www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

PS one: принципиальная схема

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье Комментарии к статье

В комплект поставки "PS one", кроме системного блока (консоли), входят джойстик DUAL SHOCK, выносной сетевой адаптер и кабель для подключения к телевизору. Демонстрационный CD отсутствует. Кабель и джойстики всех моделей "PlayStation" унифицированы. Схемы находящейся в системном блоке процессорной платы и сетевого адаптера рассмотрены ниже. Это не официальные документы изготовителя ИВП, они - результат анализа печатных плат нескольких экземпляров приставки. Позиционные обозначения большинства элементов даны в соответствии с маркировкой на платах. К сожалению, установленные на процессорной плате чип-резисторы и керамические чип-конденсаторы не маркированы. Поэтому номера в их позиционных обозначениях "фирменным" не соответствуют. Номинальная мощность чип-резисторов определена по их типоразмерам: 1206 - 0,25 Вт; 0805 - 0,125 Вт; 0603 и 0402 -0,063 Вт.

ПРОЦЕССОРНАЯ ПЛАТА

Полная схема этой главной составной части видеоприставки условно разбита на несколько. Рис. 1 содержит узлы вычислительной системы ИВП, в основе которой 208-выводная СБИС 1С 103 CXD8606CQ. Кроме 32-разрядного процессорного RISC-ядра, совместимого с R3000A фирмы MIPS, она содержит память программ (4 Кбайт), память данных (1 Кбайт), блок регистров общего назначения, графический ускоритель GTE (Graphic Transfer Engine), контроллеры прямого доступа к памяти, прерываний, внешнего динамического ОЗУ и кэш-памяти, три 16-разрядных счетчика-таймера, два последовательных порта ввода-вывода, JPEG-декодер. Процессор тактирован сигналом CLK. На вывод 76 ЦП через цепь R25C115 поступает сигнал RES, устанавливающий систему в начальное состояние. Включенные последовательно в цепи некоторых выводов СБИС низкоомные резисторы служат для устранения "звона" на перепадах импульсов.

PS one: принципиальная схема

(нажмите для увеличения)

Высокоскоростной 32-разрядной шиной данных CD0-CD31 и шиной адреса CA0-СА9 ЦП связан с динамическим ОЗУ IC106 K4Q153212M-JC60 объемом 2 Мбайт. Ранее эту микросхему выпускали под названием KM432V515.

Восьмиразрядное масочное ПЗУ IC102 M53403IE-47 - заказное. Последние две цифры (47) названия - номер версии "прошивки" ПЗУ. В официальной спецификации параметров "PS one" фигурирует его объем 512 Кбайт. Однако 20-разрядная шина адреса АО-А19 позволяет обращаться к вдвое большему числу ячеек. Микросхемы ПЗУ, установленные в разных 32-разрядных моделях "PlayStation", взаимозаменяемы. Этим обстоятельством пользуются при ремонте.

Разъемы CN101.1, CN101.2, CN102.1, CN102.2 предназначены для подключения к ИВП джойстиков и карт памяти. Все их входные и выходные цепи защищены от помех и повреждений фильтрами FB117-FB123, стабилитронами и их сборками D101, D103, D104, а также RC-цепями.

Штриховыми линиями на рис. 1 изображена микросхема IC801 PIC12C508A. Это так называемый "mod-chip" - микроконтроллер, запрограммированный таким образом, что обеспечивает запуск игровых CD как фирменного (с темно-фиолетовой поверхностью), так и нефирменного (с серебристой поверхностью) производства разной региональной принадлежности. Место на печатной плате этой микросхеме не предусмотрено, она бывает подключена навесными проводами. В качестве IC801 применяют микроконтроллеры самых разных серий (PIC, AT90S, Z86), зачастую со стертыми названиями и обрезанными "лишними" выводами. Однако те, что предназначены для прежних вариантов "PlayStation", к "PS one" не подходят.

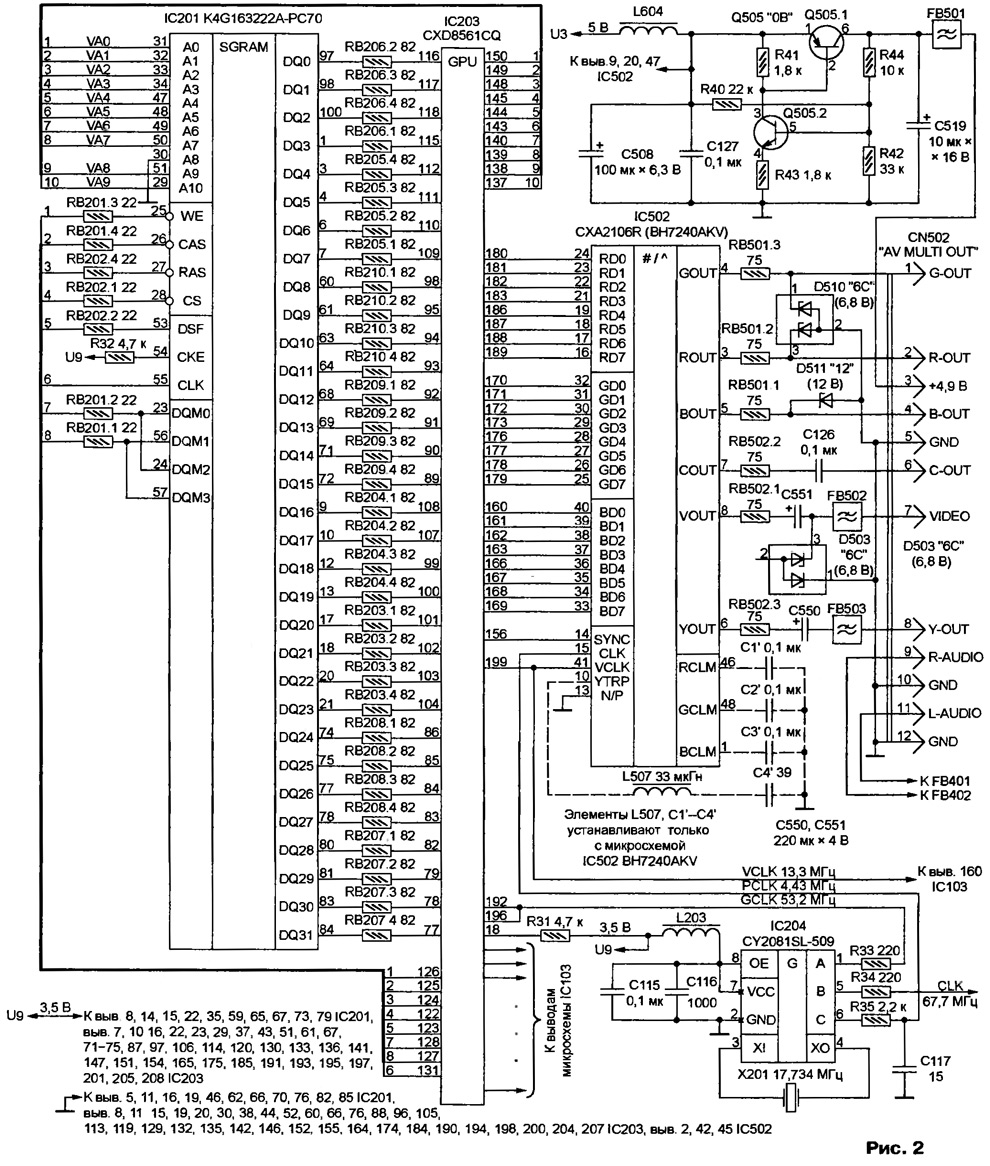

Переходим к рис. 2. Показанный здесь 208-выводный графический процессор IC203 CXD8561CQ по функциональным возможностям эквивалентен ЗD-ускорителям, применяемым в видеокартах IBM PC. Он отвечает за рисование на экране полигонов, вращение и масштабирование спрайтов, закрашивание контуров по алгоритму Гуро. Каждую секунду процессор способен обработать до 360 тысяч полигонов. Общее быстродействие - 66 млн операций в секунду. Разрешающая способность от 256x256 до 640x512 пикселов в телевизионном стандарте PAL или от 256x240 до 640x480 пикселов в стандарте NTSC. Большое число линий связывает графический процессор с ЦП - микросхемой IC103 (см. рис. 1).

PS one: принципиальная схема

(нажмите для увеличения)

Совместно с контроллером IC203 работает видео-ОЗУ IC201 K4G163222A-PC70 - динамическое синхронное, емкостью 16 Мбит. Увеличенная в два раза по сравнению с установленными в прежних моделях информационная емкость микросхемы видео-ОЗУ дала повод говорить об улучшенной графике "PS one". Однако это не так. Из 11 адресных входов АО- А10 микросхемы использованы только десять, вход А8 соединен с общим проводом. Поэтому активны, как и прежде, лишь 8 Мбит видеопамяти.

При подозрении на неисправность видео-ОЗУ (на изображении видны лишние точки или линии) можно попытаться перейти на "запасную" половину микросхемы IC201, отключив ее вывод 30 от общего провода и соединив его с одним из выводов питания микросхемы.

С выходов графического процессора IC203 цифровые восьмиразрядные видеосигналы основных цветов поступают на входы RDO-RD7 (красный), GD0- GD7 (зеленый) и BDO-BD7 (синий) микросхемы IC502 CXA2106R, заменившей две, применявшиеся в ранних моделях ИВП: видеоЦАП и преобразователь сигналов RGB в полный телевизионный сигнал стандартов PAL или NTSC.

Иногда в качестве IC502 установлена микросхема BH7240AKV. Совпадая с CXA2106R по основным характеристикам и назначению большинства выводов, она требует несколько дополнительных элементов, показанных на рис. 2 штриховыми линиями. Места на плате для них предусмотрены.

Выведенные на выходной разъем CN502 цепи видеосигналов снабжены согласующими резисторами, защитными стабилитронами и помехоподавляющими фильтрами. Напряжение +4,9 В, поступающее на тот же разъем через узел токовой защиты на транзисторной сборке Q505, предназначено для питания телевизионного ВЧ модулятора. Максимальный ток нагрузки - 85 мА, остаточный ток после срабатывания защиты не превышает 5 мА.

Обратите внимание, изменилась по сравнению с прежними моделями "PlayStation" нумерация контактов разъема CN502, хотя их взаимное расположение и назначение остались прежними.

Программируемый генератор тактовых сигналов IC204 CY2081SL-509 - заказной. Соотношения между значениями частоты его выходных сигналов и кварцевого резонатора Х201 определяют константы, записанные заводом-изготовителем микросхемы в ее "одноразовое" внутреннее ПЗУ. Индекс 509 в обозначении генератора - номер заказа, в соответствии с которым он запрограммирован. Частоты сигналов указаны на рис. 2.

Часть схемы приставки "PS one", изображенная на рис. 3, включает системы обработки аудио- и управляющих данных и интерфейс CD-ROM. По сравнению с прежними моделями, система обработки цифровых данных "PS one" значительно упрощена, в ней остались только две микросхемы - контроллер IC304 SC430943PB и 16-разрядное динамическое аудиоОЗУ IC310 M11B416256A-35J емкостью 512 Кбайт. Однако выполняемых функций меньше не стало. Ларчик открывается просто - декодер данных CD, буферное статическое ОЗУ емкостью 256 Кбит, распаковщик данных MPEG-1, звуковые процессор и ЦАП вошли в состав 208-выводной СБИС IC732 CXD2938Q, формально относящейся к системе интерфейса CD-ROM. СБИС работает под управлением ЦП IC103, с которым связана множеством линий.

PS one: принципиальная схема

(нажмите для увеличения)

Сформированный СБИС IC732 стереосигнал звука поступает на двухканальный усилитель IC405 NJM2174, а с его выходов через фильтры - на соответствующие контакты разъема CN502. Усилитель работает только при определенной комбинации логических уровней его на управляющих входах (вывод 4 - высокий, вывод 5 - низкий). Это свойство использовано для предотвращения воспроизведения искаженных сигналов и помех во время установки узлов ИВП в исходное состояние и пуска программ.

Иногда усилитель NJM2174 заменяют функциональными аналогами с дополнительными электронными ключами для блокировки выходов.В NJM2174 таких ключей нет, их выводы (2 и 13) не задействованы, однвко идущие к ним печатные проводники (показаны штриховыми линиями) на плате имеются всегда.

К разъемам CN701 и CN702 подключают привод CD-ROM KSM-440BAM, электрически совместимый с использовавшимся в прежних моделях "PlayStation" ([2], рис. 22), но с соединительным шлейфом другой длины и конфигурации. Полупроводниковый лазер оптической головки привода включен в коллекторную цепь транзистора Q701 2SB1132. Ток лазера регулируют подстроечным резистором, находящимся в приводе. Косвенно этот ток можно оценить по падению напряжения на резисторах R52, R53 (0,66...0,88 В соответствуют 60...80 мА).

Сигналы фотоприемников оптической головки поступают на входы микросхемы IC723 CXA2575N, выполняющей функции их усиления, частотной коррекции и предварительной обработки. Дальнейшая обработка происходит уже внутри СБИС IC732. Она же формирует сигналы управления электродвигателями и электромагнитами привода CD-ROM, поступающие на соответствующие узлы через усилители мощности микросхемы IC722 BA5977FP. Ее аналоги- BA5947FR AN8732SB. Установленные в ранних моделях "PlayStation" микросхемы BA6392FP, BA6397FR, BA6398FP отличаются от BA5977FP назначением выводов.

Кнопка SB301 механически связана с замком отсека, в который устанавливают игровой диск. Когда он открыт, контакты разомкнуты.

Системный блок "PS one" питают постоянным напряжением 7,5 В от выносного сетевого блока питания - сетевого адаптера, схема которого будет рассмотрена в следующем разделе. На процессорной плате из этого напряжения получают все другие, необходимые для работы ее узлов. Схема цепей питания процессорной платы приведена на рис. 4.

PS one: принципиальная схема

(нажмите для увеличения)

Напряжение 7,5 В поступает с разъема J001 через плавкую вставку PS600, фильтр FB001 и кнопочный выключатель S001. От случайной подачи на разъем 1001 слишком большого или неправильной полярности напряжения процессорную плату защищает стабилитрон D004. Протекающий в этих случаях через открывшийся стабилитрон очень большой ток приводит к перегоранию плавкой вставки PS600 или срабатыванию защиты сетевого адаптера.

Через плавкие вставки PS004, PS601-PS603 входное питающее напряжение распределяют между несколькими группами потребителей. Напряжения в цепях U1, U2 (3,6 В) и U3, U4 (5 В) стабилизировано линейными интегральными стабилизаторами соответственно IC602 LP2985AIM5-3.5 и IC601 MC78M05CDT, причем выходное напряжение второго (5 В) служит входным для первого.

В цепи U5 и U6 подают напряжение 7,5 В без дополнительной стабилизации. Напряжение 3,5 В в цепи U7-U9 поступает от импульсного стабилизатора, основные элементы которого - ключевой транзистор Q602 ВСХ52, демпфирующий диод D601, накопительный дроссель L603 и широтно-импульсный (ШИ) контроллер IC607 TL594CPW. Он аналогичен известному TL494 (КР1114ЕУ4), краткое описание и принцип действия которого можно найти, например, в [3].

Иногда вместо IC607 на специально предусмотренное на плате место устанавливают микросхему IC606 TL594CD, отличающуюся только конструкцией корпуса. Резистор R16 служит датчиком тока нагрузки стабилизатора.

Во всех цепях питания предусмотрены LC-фильтры, сглаживающие оксидные и блокировочные керамические конденсаторы. Всего по поверхности печатной платы довольно равномерно распределено более сотни таких конденсаторов.

Светодиод D003 служит индикатором включения ИВП. Он светится при наличии напряжений 7,5 В после плавкой вставки PS603 и 3,5 В на выходе импульсного стабилизатора.

Одно из отличий "PS one" от предыдущих моделей - отсутствие специальной кнопки RESET для установки системы в исходное состояние. Сигнал начальной установки RES формируется автоматически при каждом включении приставки выключателем S001 или после аварийного кратковременного снижения и восстановления до номинального значения питающего напряжения 7,5 В.

После включения питания одновибратор IC003 формирует на выводе 1 импульс низкого уровня, длительность которого (0,2...0,3 с) зависит от номинала конденсатора С4. Усилитель на транзисторах сборки Q004 доводит до необ-I ходимого уровня мощность импульса, | который через фильтр FB601C18 поступает на входы начальной установки мик-i росхем процессорной платы.

При уменьшении входного питающего напряжения ниже 6 В закрывается стабилитрон D002, а транзистор Q002 открывается, шунтируя цепь R3C3. Одновибратор IC003 воспринимает резкое снижение напряжения на своем выводе 2 как выключение питания, а после восстановления в цепи 7,5 В номинального напряжения и закрывания транзистора Q002 генерирует импульс начальной установки.

В некоторых экземплярах процессорной платы формирователем сигнала RES служит микросхема Q002, для которой предусмотрено место. В этом случае микросхему IC003 и некоторые другие связанные с ней элементы не устанавливают.

СЕТЕВОЙ АДАПТЕР

Выносной блок питания ИВП "PS one", обычно называемый сетевым адаптером, непривычно легок (180 г) и тонок. Его размеры 57x88x30 мм. В нем нет привычного понижающего трансформатора на частоту 50 Гц, так как применен высокочастотный преобразователь напряжения с КПД 70...78%. Номинальное выходное напряжение - 7,5 В ( фактически - 7,7 В, очевидно, для компенсации падения напряжения на сопротивлении проводов соединительного шнура длиной 1,8 м). Напряжение изменяется всего на 0,3% при токе нагрузки до 2 А, а при 2,8 А срабатывает защита от перегрузки. Размах пульсаций - 20...60 мВ. Учтите, что адаптеры японских и американских моделей "PS one" не подходят для использования в странах СНГ, так как рассчитаны на другое сетевое напряжение.

Схема адаптера SCPH-114, изготовленного в Китае по лицензии фирмы SCEI, приведена на рис. 5. Обратите внимание, многие элементы схемы (резисторы и конденсаторы) составлены из нескольких, соединенных последовательно или параллельно. В одних случаях это сделано, чтобы не превышать допустимые значения мощности или напряжения, в других - для точной установки необходимого сопротивления. Позиционные обозначения элементов в каждой из таких групп различаются буквенными индексами, имея одинаковые порядковые номера. В ссылках на группы элементов по тексту индексы, как правило, опущены.

PS one: принципиальная схема

(нажмите для увеличения)

Так как выключатель в адаптере отсутствует, последний работает все время, пока встроенная вилка CN001 вставлена в сетевую розетку, причем допускается продолжительное отсутствие нагрузки. Входная цепь защищена от перегрузки плавкой вставкой F1 и от помех LC-фильтром CX1FL1. Нетрадиционные позиционные обозначения даны конденсаторам СХ1 и CY1, чтобы подчеркнуть их особую конструкцию. Такие конденсаторы специально предназначены для подавления импульсных и высокочастотных помех. Резистор R1 выравнивает потенциалы проводов сети и общего провода ИВП, предотвращая накопление статического заряда.

Выпрямленным диодным мостом D1A-D1D и сглаженным конденсатором С1 напряжением питают однотактный обратноходовый инвертор на полевом транзисторе Q1 и трансформаторе Т1. Цепь D2R2R3C2 -демпфирующая. Напряжение с обмотки III трансформатора, выпрямленное сборкой диодов Шоттки CR51, поступает на выход адаптера (разъем CN002). Цепь R51C51 подавляет выбросы обратного напряжения на диодах. Конденсатор С52 и фильтр L51C53 сглаживают пульсации.

Выходное напряжение адаптера стабилизировано широтно-импульсным методом. Управляющие импульсы амплитудой 10... 11 В и частотой 60 кГц поступают на затвор транзистора Q1 с выхода ШИ-контроллера IC1. Их скважность зависит от коллекторного тока фототранзистора оптрона IC2, включенного в цепь вывода 2 ШИ-контроллера. Ток зависит от освещенности, создаваемой излучающим диодом оптрона, включенным в выходную цепь усилителя сигнала ошибки на транзисторе Q51. Сигналом ошибки служит разность части выходного напряжения адаптера, снимаемой с резистивного делителя R53R54, и образцового, снимаемого со стабилитрона ZD51. Таким образом замыкается цепь стабилизирующей обратной связи.

Установленный в адаптере ШИ-контроллер - аналог микросхемы NCP1200 фирмы "ON Semiconductor". Он изготовлен по технологии, позволяющей разместить на одном кристалле цепи как низкого, так и высокого (до 450 В) напряжения. Пульсирующее с частотой 50 Гц однополярное напряжение амплитудой 300 В поступает на вывод 8 IC1 через диод D1. Внутри микросхемы (между выводами 8 и 6) имеется своеобразный "гасящий резистор" - коммутируемый с частотой приблизительно 50 кГц источник тока 2.. .4 мА на полевом транзисторе. Этот ток заряжает подключенный к выводу 6 конденсатор C3 до напряжения приблизительно 11В, которым и питаются низковольтные узлы микросхемы. Напряжение удерживается в допустимых пределах при изменении входного переменного в интервале 100...380 В. Рассеиваемая "резистором" мощность не превышает 0,25 Вт.

Диод D1 - низковольтный. При нормальной работе приложенное к нему обратное напряжение не превышает 0,7 В - падения напряжения на одном из диодов моста D1A-D1D. Однако несинхронность коммутации внутреннего источника тока с питающей сетью иногда приводит к кратковременному недопустимому увеличению напряжения на диоде. Это явление устраняет резистор R15.

На вход 3 ШИ-контроллера IC1 поступает сигнал датчика тока - резистора R8 в цепи истока транзистора Q1. При работе адаптера без нагрузки ШИ-контроллер переходит в режим с уменьшенной частотой повторения импульсов, облегчая режим транзистора Q1 и уменьшая потребляемую от сети мощность. При перегрузке по току генерация становится прерывистой. Короткие пачки управляющих импульсов повторяются каждые 0,7 с.

Транзисторы Q2 и Q3 соединены по схеме аналога тиристора. Пока напряжение на выходе вспомогательного выпрямителя (обмотка II трансформатора Т1, диод D4 и конденсатор С4) меньше напряжения стабилизации стабилитрона ZD2, оба транзистора закрыты. В случае повышения сетевого напряжения на 40...50 % пропорционально увеличивается напряжение на конденсаторе С4 и стабилитрон ZD2 открывается. Ток, текущий через резистор R10, открывает "тиристор" Q2Q3, который шунтирует цепь вывода 2 ШИ-контроллера IC1, запрещая работу последнего и адаптера в целом. Автоматического возврата в рабочий режим в данном случае нет. Вилку CN001 необходимо вынуть из розетки и вновь в нее вставить.

Терморезистор NTC1 - элемент безопасности. При перегреве адаптера его сопротивление уменьшается, что должно привести к открыванию "тиристора" Q2Q3 и блокировке ШИ-контроллера IC1. Но на практике защита не срабатывает, даже если замкнуть выводы терморезистора. Виной тому слишком большой номинал резистора R14, который следовало бы уменьшить до 10 кОм.

Литература

  1. Рюмик С. "PlayStation": История развития. - Радио, 2002, № 11, с. 21- 23.
  2. Рюмик С. "Sony PlayStation" или особенности схемотехники 32-битных видеоприставок. - Радио, 1999, № 7, с. 26-28.
  3. Александроа Р. Схемотехника блоков питания персональных компьютеров. - Радио, 2002, № 6, с. 22-24.

Автор: С.Рюмик, г.Чернигов, Украина
