5-ти полосный стерео эквалайзер с регулировкой громкости и баланса на микросхеме CXA1352AS

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Регуляторы тембра, громкости

Комментарии к статье Комментарии к статье

Рассматриваем схему эквалайзера с 5-ю полосами регулировки, а также с регулировкой уровня сигнала и баланса на микросхеме CXA1352AS от Sony. Регулировки происходят одновременно по двум каналам, что делает эту схемку удобной для встраивания в какой-нибудь простенький стерео усилитель.

Основные параметры схемы следующие:

Напряжение питания, В . . . . . . . . . 4…10
Потребляемый ток, мА. . . . . . . . . . 8
Количество полос эквалайзера. . . . . . 5
Диапазон регулировки, дБ. . . . . . . . 12…+14
Диапазон регулировки громкости, дБ. . . 94…0
Диапазон регулировки баланса, дБ. . . . 66…0
Коэффициент гармоник, % . . . . . . . . 0,25
Отношение сигнал/шум, дБ. . . . . . . . 93

Схема:

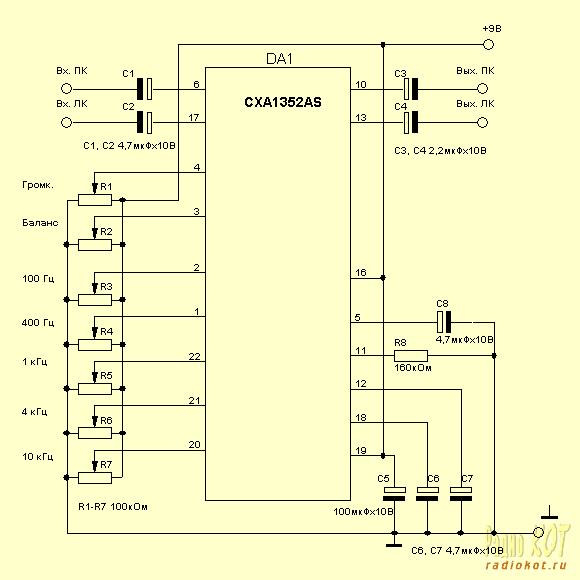

5-ти полосный стерео эквалайзер с регулировкой громкости и баланса на микросхеме CXA1352AS. Схема стерео эквалайзера

Резистор R1 регулирует уровень сигнала, R2 - баланс, резисторы R3-R7 усиливают/ослабляют выбранную частоту.

Комплектация

Обозначение на схеме Номинал
C1 4,7 мкФх10В
C2 4,7 мкФх10В
C3 2,2 мкФх10В
C4 2,2 мкФх10В
C5 100 мкФх10В
C6 4,7 мкФх10В
C7 4,7 мкФх10В
C8 4,7 мкФх10В
R1 100 кОм (переменный)
R2 100 кОм (переменный)
R3 100 кОм (переменный)
R4 100 кОм (переменный)
R5 100 кОм (переменный)
R6 100 кОм (переменный)
R7 100 кОм (переменный)
R8 160 кОм
DA 1 CXA1352AS

Публикация: radiokot.ru, cxem.net
