www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Оптические кабели связи зарубежного производства

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

Комментарии к статье Комментарии к статье

Отечественные оптические кабели рассматривались в "Радио" № 10 за 1997 г. Данная статья посвящена кабелям зарубежного производства, которые находят широкое применение на российских линиях связи. Как и в предыдущей статье, здесь используются данные из книги И, С Гольдфарба "Развитие техники оптических кабелей" (ЦНТИ "Информсвяэь", 1996), а также проспекты различных фирм за 1997 г.

Сейчас в мире существуют десятки фирм, занимающихся производством оптических кабелей (ОК) самого различного назначения. Здесь рассматриваются кабели, применяющиеся в местных, зоновых и магистральных системах ВОЛС.

Наибольшее распространение получили оптические кабели повивного типа с однослойным повивом. Все они, как и отечественные, характеризуются теми же параметрами: коэффициентом затухания а (дБ/км) для соответствующего окна .прозрачности, количеством волокон в ОК, типом волокон - одно-модовыми или многомодовыми, удельной массой (кГ/км). допустимым усилием на растяжение в ньютонах (Н). поперечным сжатием, минимально допустимым радиусом изгиба (мм), строительной длиной, рабочим диапазоном температур.

В настоящее время 90 % производимых в мире ОК состоят из одномодозых оптических волокон (ОВ). Обусловлено это тем. что современные одномодовые ОВ дешевле много-модовых и, кроме того, ОК с одномодовыми волокнами имеют меньшее погонное затухание и большую широкополосность. Последнее особенно актуально при быстро растущих скоростях и объемах передачи информации

Для всех кабелей повивного типа с однослойным повивом характерно наличие сердечника и защитных покрытий. Внутри каждой полимерной трубки находится одно (или несколько) оптическое волокно. Трубка вместе с волокном (волокнами) образует модуль. Для сердечника и центрального стержня применяют различные материалы, так. в одних конструкциях они могут содержать металлические элементы, в других - обходиться без них.

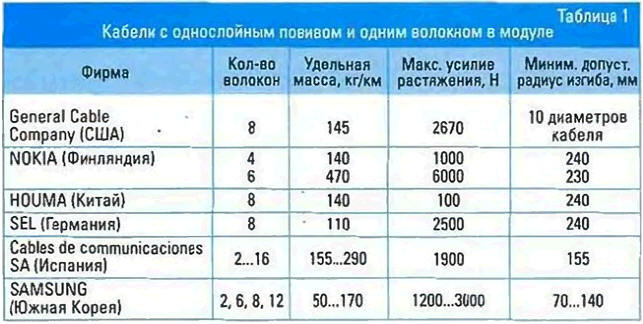

В табл. 1 приведены основные параметры ОК с однослойным повивом и одним волокном в модуле.

Оптические кабели связи зарубежного производства

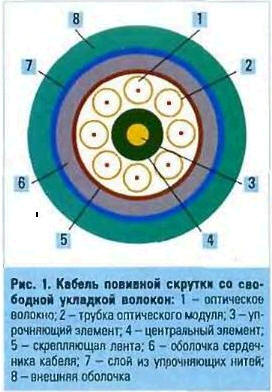

Оптический кабель фирмы General Cabel Company содержит восемь модулей, в каждом из которых находится по одному свободнолежащему волокну. Поперечное сечение этого кабеля приведено на рис.1.

Оптические кабели связи зарубежного производства

Центральный полимерный стержень скреплен лентами из полиэстера. Модули скреплены и защищены оболочкой из полиэтилена с нитями kevlar, поверх нее намотан слой из упрочняющих волокон, который, в свою очередь, покрыт внешней оболочкой, также с нитями kevlar.

Кабели этой фирмы работают во втором и третьем окнах прозрачности с затуханием соответственно 0.35..Д5 дБ/км и 0.2..ДЭ дБ/км. их дисперсий - соответственно 3,5 пс/нм.км и 2,5 пс/нм.км.

Из таблицы видно, что ОК других фирм близки к описанному выше. Различие о основном состоит в использованных материалах для упрочняющих и защитных элементов В оптических кабелях финской фирмы Nokia (конструкция Fzoniu) центральный упрочняющий элемент состоит из прочных волокон, находящихся в оболочке из полиэтилена низкого давления. Поверх модулей также нанесен спой из синтетических волокон высокой прочности на растяжение, пропитанных специальным компаундом. Внешняя защитная оболочка выполнена из полиэтилена. Внешний диаметр кабеля равен 12 мм

Оптический кабель той же финской фирмы конструкции Ffzohbmu имеет шесть оптических модулей и два заполнителя При этом в качестве влагонепроницаемого барьера применена алюминоэтиленован лента. Фирма Nokia выпускает также ОК конструкции Fzohbmpmu. в котором применен броневой повив из оцинкованных круглых стальных проволок. Внешняя оболочка кабеля выполиена из полиэтилена Диаметр кабеля равен 17,5 мм, его удельная масса - 470 кг/км, Этот кабель предназначен для прокладки непосредственно в грунте.

Оптические кабели немецкой фирмы SEL не имеют металлических упрочняющих элементов, но при внешнем диаметре 12 мм выдерживают усилие на растяжение 2500 Н. Это объясняется тем, что в полиэтиленовой оболочке применены дополнительные упрочняющие элементы.

Перечисленные кабели имеют коэффициент затухания во втором окне прозрачности - 0.35...0.5 дБ/км. в третьем - 0.2..ДЗ дб/км и дисперсию - соответстпенно 3.5...6 пс/нм.км и 2,5...3 пс/нм.км. Они рассчитаны на работу в диапазоне температур от -40 до +70°С.

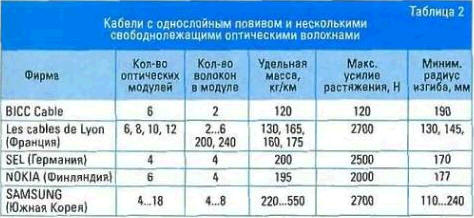

Для увеличения пропускной способности оптических кабелей и повышения их надежности многие фирмы стали производить кабели с однослойным повивом и несколькими свободнолежащими оптическими волокнами, Это способствовало использованию прочного эпоксиакрилатного защитного покрытия самих оптических волокон. В табл. 2 приведены основные параметры ОК, каждый модуль которых содержит два и более ОВ.

Оптические кабели связи зарубежного производства

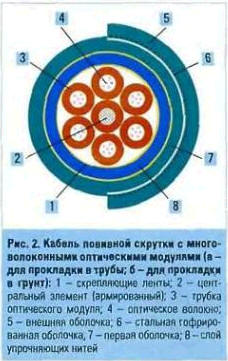

На рис. 2 приведен чертеж поперечного сечения двух марок кабеля повивного типа с многоволоконными модулями производства французской фирмы Les cables de Lyon. Обе модификации содержат шесть модулей с шестью ОВ в каждом. Левая половина рисунка относится к ОК для прокладки в телефонной канализации, правая - в грунте. Вообще же, фирма выпускает ОК с числом модулей до 12. Диаметр кабелей в зависимости от количества модулей - от 13 до 17,5 мм. Коэффициент затухания и дисперсия аналогичны описанным выше ОК.

Оптические кабели связи зарубежного производства

Изготавливаются также оптические кабели с плотной укладкой оптических волокон, к которым, в частности, относятся кабели Funs фирмы Nokia. 8 ОК такого типа вокруг центрального упрочняющего элемента методом повива плотно наложены шесть оптических волокон с защитным покрытием Диаметр кабеля равен 7,5 мм. удельная масса -45 кг/км, максимальное допустимое усилие -2000 Н.

Кабели указанного типа работают в температурном диапазоне от -5 до +50°С.

Эти кабели имеют преимущество по массо-габаритным параметрам в сравнении с кабелями со свободна уложенными волокнами в модуле, но значительно уступают им по температурному диапазону.

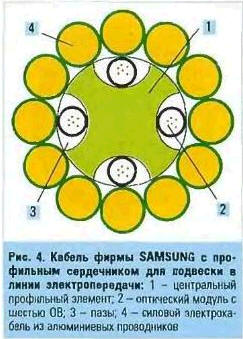

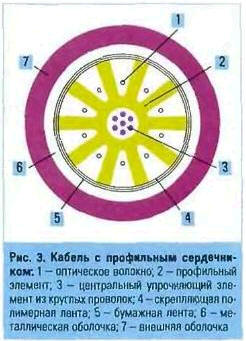

Наряду с оптическими кабелями повивного типа большое распространение получили ОК с профильными сердечниками, являющимися упрочняющими элементами. Сердечники кабелей, такого типа имеют продольные пазы, завитые вокруг оси с определенным шагом. Они подразделяются на три группы: ОК с одним оптическим волокном, уложенным в пазу, с несколькими волокнами, а также с несколькими профильными стержнями, повитые вокруг центрального несущего стержня. На рис. 3 показан чертеж поперечного сечения одной из разновидностей ОК с профильным сердечником. Кабели подобной конструкции производят, например, французские фирмы SAT и Les cables de Lyon Как видно из рисунка, кабель состоит из профильного сердечника с десятью продольными пазами, в каждом из которых свободно уложено одно ОВ В центре ОК расположен трос из 19 стальных проволок диаметром 0.25 мм. Профильный сердечник с ОВ волокнами в пазах покрыт полимерной и бумажной лентами. Поверх лент нанесена металлическая оболочка, которая, в свою очередь, покрыта внешней полиэтиленовой оболочкой. Описанный ОК имеет внешний диаметр 10 мм.

Оптические кабели связи зарубежного производства

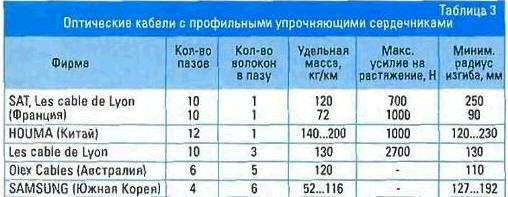

Параметры оптических кабелей с профильным сердечником различных фирм приведены в табл. 3.

Оптические кабели связи зарубежного производства

Из приведенных данных видно, что наибольшее число пазов имеет ОК производства H0UMA (Китай) - 12. Это стало возможным благодаря увеличению диаметра профильного стержня, а диаметр самого кабеля лежит в пределах 12...23 мм. Различие конструкций таких кабелей объясняется условиями прокладки. Как и кабели повивного типа. ОК с профильными сердечниками могут быть как с металлическими упрочняющими элементами, так и без них. Без металлических элементов с несколькими ОВ в пазу их производят французские фирмы Les cables de Lyon и SAT, а также австралийская Olex Cables и др.

Кабели с профипьными стержнями, повитыми вокруг центрального несущего, производи: ряд фирм, в частности, упоминавшаяся выше французская фирма Les cables de Lyon. Они имеют профильные стержни с дестью пазами в каждом. Эти стержни представляют собой модули, из которых формируются сердечники кабелей с 30, 50, 70 и 90 оптическими волокнами. Указанные модули образуют однослойный повив. В ОК с двумя слоями повива в таких модулях содержится 120, 150, 160 или 210 оптических волокон Описанные конструкции ОК называются также кабелями с пучковой скруткой. Чаще всего они используются для прокладки в грунте. Однако ряд фирм, в частности финская Nokia и южнокорейская SAMSUNG, производят кабели, предназначенные для подвески в линиях электропередач. При этом оптический кабель профильного типа расположен внутри силового электрического кабеля. Поперечное сечение одного из таких кабелей фирмы SAMSUNG представлено на рис. 4. Это силовой электрический кабель из алюминиевых проводников, внутри которого заключен профильный элемент с четырьмя пазами, в каждом из которых размещен модуль с шестью оптическими волокнами

Оптические кабели связи зарубежного производства

Кроме описанных выше, зарубежные фирмы выпускают также оптические кабели ленточного типа. В них упрочняющей является внешняя оболочка, которая образует полую трубку, в которой свободно размещены оптические волокна. В качестве примера можно привести двухволоконный ленточный кабель фирмы SAMSUNG (рис. 5). Ленточные кабели производят также фирмы NTT (Япония) и АТТ (США). Кабели фирмы АТТ состоят из 12 модулей, расположенных в ряд в одной плоскости, и в каждом модуле -12 оптических волокон. Производятся также ленточные кабели, состоящие из 40 и более ОВ.

Оптические кабели связи зарубежного производства

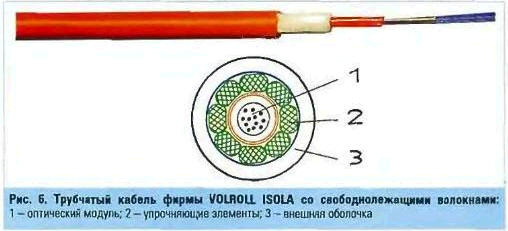

Существуют и другие конструкции оптических кабелей. Например, одна из них представляет собой прочную трубку, в которой свободно, без скрутки, помещены ОВ. В таких кабелях армирующие элементы - нити, стержни и т. д. - располагаются в стенках трубки. Такие кабели производят фирмы АТТ, NTT и швейцарская VOLROLL ISOLA. На рис. 6 представлены поперечное сечение и внешний вид такого кабеля, производимого швейцарской фирмой.

Оптические кабели связи зарубежного производства

Указанные конструкции ОК (ленточные и трубчатые) предназначены главным образом для прокладки внутри объектов. Однако некоторые из них могут быть применены и для прокладки в грунте. В этом случае в конструкции ОК предприняты дополнительные меры для повышения прочности, и внутренняя полость, в которой находится ОВ, заполнена гидрофобным составом.

Для сращивания кабеля выпускают соответствующие компоненты и инструмент. Место сращивания помещают в кабельные муфты. которые имеют различное конструктивное исполнение. Муфты немецкой фирмы RXS представлены на рис. 7 и 8.

Оптические кабели связи зарубежного производства

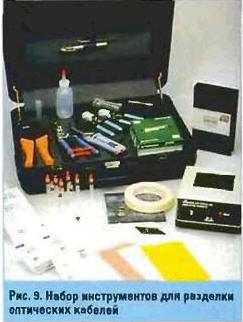

Для соединения оптических волокон концы сращиваемых кабелей на длине 0.5...1.0 м освобождаются от защитной оболочки и других вспомогательных элементов. Освобождают от защитной оболочки на длине 20...30 мм также и ОВ. Путем скалывания получают плоские торцы ОВ. которые сваривают. Сваренные ОВ вставляютв термоусаживающуюся трубку с жестким стержнем либо размещают в V-образной металлической скобе. Затем они укладываются в муфте так, как показано на этих рисунках. Все операции по удалению защитной оболочки ОК. оптического волокна, получению его плоского торца и т. п. производятся с помощью набора инструментов, размещаемых в чемодане (рис. 9).

Оптические кабели связи зарубежного производства

При больших количествах волокон защитные оболочки ОВ, как правило, имеют одинаковый цвет, и поэтому возникают сложности идентификации нужного ОВ. Для решения этой задачи выпускается специальный прибор - идентификатор. Принцип работы прибора основан на восприятии излучения с боковой поверхности ОВ при его изгибе с радиусом изгиба 5...6 мм. На рис. 10 мастер, производящий соединение ОВ в муфте, держит в руках такой прибор.

Оптические кабели связи зарубежного производства

В заключение отметим, что технология производства оптических кабелей, а также методов их сращивания непрерывно совершенствуется. Разрабатываются новые, более совершенные, более прочные и стойкие к тепловым и химическим воздействиям, материалы, которые в то же время позволяют создавать ОК меньшего диаметра, веса и стоимости. Совершенствование ОК ведется также в направлении увеличения их строительных длин до 10 км и более, а подводных - до 50 км.

Автор: О.Скляров, г.Москва
