www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Некоторые схемы на туннельных диодах

Энциклопедия радиоэлектроники и электротехники / Разные электронные устройства

Комментарии к статье Комментарии к статье

Наиболее просто с применением туннельных диодов строятся схемы автогенераторов. Так как туннельный диод представляет собой двухполюсник с отрицательным сопротивлением, устойчивым по напряжению, то при подключении к нему параллельного колебательного контура он может генерировать. При этом отрицательное сопротивление диода будет компенсировать потери, и в контуре могут возникнуть и поддерживаться незатухающие колебания. Обычные низкочастотные туннельные диоды хорошо работают на частотах, равных единицам мегагерц.

Более высокочастотные диоды, в которых уменьшена емкость перехода и индуктивность выводов, генерируют на частотах тысячи мегагерц. Однако из-за небольших величин участка вольтамперной характеристики диода с отрицательным сопротивлением мощность, отдаваемая им на любых частотах, составляет доли мВт. Чтобы форма генерируемых колебаний не искажалась, как правило, применяют частичное подключение диода к контуру генератора. В этом случае сопротивление потерь, приведенное к выводам диода, должно быть равно его отрицательному сопротивлению. В реальных схемах приведенное сопротивление потерь выбирают больше отрицательного. сопротивления туннельного диода с тем, чтобы гарантировать надежное возбуждение генератора при изменении температуры, питающего напряжения и частоты.

Учитывая, что параллельное сопротивление потерь в реальных колебательных контурах значительно превышает сопротивление туннельного диода, отвод приходится делать от незначительной части витков контура (рис. 1). На внутреннем сопротивлении источника смещения будет выделяться часть колебательной мощности, поэтому оно должно быть как можно меньше.

Некоторые схемы на туннельных диодах
Рис. 1

Обычно туннельные диоды питаются от делителя напряжения, что приводит к неэкономному расходованию мощности питания. Действительно, для германиевых диодов напряжение смещения в режиме генерации равно 0,1-0,15 в, а минимальное напряжение подавляющего большинства химических источников тока составляет 1,2-2 В, поэтому и необходимо применять в цепи питания делители напряжения. При этом примерно 80-90% всей потребляемой мощности рассеивается на делителе. Исходя из соображений экономичности, для питания туннельных диодов целесообразно применять источники с возможно более низким напряжением. Выходное сопротивление делителя напряжения выбирают в пределах 5-10 Ом, и только в устройствах, где требуется наибольшая экономичность его повышают до 20-30 Ом. Отрицательное сопротивление туннельного диода должно превышать сопротивление делителя в 5-10 раз. Шунтировать столь малые сопротивления конденсаторами для уменьшения потерь высокочастотной энергии нецелесообразно, так как в ряде случаев это может привести к неустойчивой работе генератора, особенно, если режим его подбирался по максимуму отдаваемой мощности.

Отрицательное сопротивление туннельного диода сильно зависит от положения рабочей точки, так что при изменении питающего напряжения на 10% нормальная работа генератора может полностью нарушиться. Поэтому при питании диодов от химических источников тока - батарей, аккумуляторов, обеспечить их стабильную работу весьма трудно. Наиболее целесообразно питать их от окисно-ртутных элементов, напряжение которых незначительно меняется в процессе работы, а в ряде случаев приходится использовать предварительно стабилизированное напряжение или применять в делителе нелинейные сопротивления -в верхнем плече, стабилизирующие ток, а в нижнем - напряжение. Так, если в схеме автогенератора (рис. 2, а) вместо сопротивления R2 применить германиевый диод Д11 в прямом включении, как это показано на рис. 2, б, стабильность работы генератора улучшится и при изменении напряжения питания от 1,5 до 1 в никаких регулировок не потребуется.

Некоторые схемы на туннельных диодах
Рис. 2

В приведенных схемах автогенераторов на частоту 465 кГц катушка L1 намотана на 4-секционном полистироловом каркасе диаметром 4 мм с сердечником из феррита Ф-1000 диаметром 2,8 и длиной 12 мм. Обмотка катушки содержит 220 витков провода ПЭВ 0,13 с отводом от 18 витка. Напряжение высокой частоты на контуре составляет 1 Вэфф.

Все упомянутые выше способы стабилизации несколько усложняют схемы, а в ряде случаев и увеличивают потребляемую мощность, поэтому широкого применения они не нашли. В аппаратуре туннельные диоды чаще всего применяются совместно с транзисторами. Известно, что у транзистора ток эмиттера сравнительно мало зависит от напряжения питания коллектора, особенно если смещение транзистора стабилизировано каким-либо способом. Поэтому, при питании диодов эмиттерным током транзистора, можно получить выигрыш не только в стабильности, но и в экономичности. Последняя повышается здесь из-за того, что потери на верхнем плече делителя устраняются, а дополнительная мощность, потребляемая туннельным диодом, невелика.

Помимо генераторов, настроенных на фиксированную частоту, туннельные диоды можно применить и в диапазонных генераторах. Правда, при этом приходится более тщательно подбирать связь диода с контуром, чтобы во всем перекрываемом диапазоне поддержать амплитуду колебании и мощность в нагрузке на заданном уровне. Примером такого использования туннельного диода может служить схема гетеродина для супергетеродинного приемника, описанного в журнале "Радио" № 5 за 1962 г. Схема гетеродина получается при этом даже проще, чем на транзисторе (рис. 3).

Некоторые схемы на туннельных диодах
Рис. 3

Общее число витков в катушке L1 сохраняется, а для связи с туннельным" диодом поверх L1 со стороны ее заземленного конца наматывается обмотка L2, содержащая 10 витков провода ПЭЛШО 0,15. Обмотка связи с преобразователем L3 остается примерно прежней, но для наибольшей чувствительности число витков нужно заново подобрать. Емкости конденсаторов C1 и С2 остаются без изменения, Питается туннельный диод от общего источника. В этом случае сопротивление R2 должно быть равно 1,2 ком. Туннельный диод нужно выбрать с током максимума не более 1,5 мА. Более рационально для питания диода применить упомянутую выше схему стабилизации с помощью транзистора. Для этого усилитель НЧ переделывают по схеме, приведенной на рис. 4. Между транзистор рами усилителя НЧ вводится связь по постоянному току. Смещение на базу транзистора Т1 снимается с эмиттера транзистора Т2 через цепочку R4Д1, и сопротивления R2, R3. Возникающая при этом отрицательная обратная связь по току поддерживает ток эмиттера, а значит, и напряжение на сопротивлениях R2 и R3, почти постоянным при снижении питающего напряжения на 25-30% от номинальной величины (величину питающего напряжения лучше повысить до 9 В).

Некоторые схемы на туннельных диодах
рис. 4

Для питания туннельного диода используется напряжение 2 в, подаваемое на делитель через сопротивление R2 (рис. 3), которое в этом случае берется равным 430 Ом. Налаживание начинают с проверки того, как изменяется напряжение на эмиттере транзистора Т2 при уменьшении питающего напряжения с 6 до 4,5 В или с 9 до 6 В. Если при этом напряжение изменится не более, чем на 5-10%, то установив напряжение питания равным 5,2 В (или 7,5 В при 9 В), переходят к настройке генератора. Для этого ротор переменного конденсатора С2 ставят в среднее положение и, регулируя величины сопротивлений R1 или R2 (рис. 3), добиваются максимальной амплитуды колебаний. Затем проверяют равномерность генерации по всему диапазону. Если в каких-либо его участках колебания срываются, следует на несколько витков увеличить обмотку катушки L2 и вновь проверить равномерность генерации при перестройке. Закончив настройку гетеродина, подбирают число витков обмотки связи гетеродина с преобразователем L3 до получения оптимальной чувствительности.

При проектировании генераторов на туннельных диодах следует стремиться получить максимальную добротность колебательного контура, с тем, чтобы увеличить мощность, отдаваемую в нагрузку. Для увеличения мощности можно также включить два или большее число диодов в схему генератора. При этом, как следует из рассмотрения энергетических соотношений, диоды выгодно соединять по постоянному току последовательно.. Тогда напряжение на нижнем сопротивлении делителя будет вдвое больше, чем для одного туннельного диода, и потери на верхнем плече уменьшаются. Нужно иметь ввиду, что сопротивление нижнего плеча должно обязательно состоять из двух одинаковых сопротивлений, а их средняя точка должна быть соединена по постоянному току со средней точкой двух диодов(рис.5). В противном случае, устойчивая работа двух последовательно соединенных диодов невозможна. По переменному току можно соединить диоды параллельно или последовательно. В схеме, приведенной на рис. 5 каждый диод подключен к отдельной обмотке. Чтобы получить наибольшую мощность, связь каждого туннельного диода с контуром следует регулировать индивидуально.

Некоторые схемы на туннельных диодах
рис. 5

Можно использовать туннельные диоды и в схемах апериодических усилителей. Однако, как указывается в литературе, такие апериодические усилители в диапазонах длинных и средних волн оказываются мало практичными из-за трудности в разделении нагрузки и источника сигнала. Нужно учесть и то, что транзисторы при сравнимом потреблении мощности питания обладают большим усилением в реальных схемах по сравнению с туннельными диодами.

Резонансные усилители на туннельных диодах строить сравнительно несложно. Они могут быть выполнены, например, по схеме автогенератора, в котором коэффициент обратной связи недостаточен для возбуждения колебаний. Таким схемам присущи все недостатки регенеративных усилителей: нестабильность порога регенерации, возможность возбуждения при изменении нагрузки, сужение полосы пропускания при повышении усиления. Однако такие усилители могут работать достаточно устойчиво, если не стремиться получить от них максимальное усиление. Схема с таким применением туннельного диода приведена на рис. 6. На рисунке показана схема входной части приемника прямого усиления с ферритовой антенной. Известно, что для согласования сопротивления контура антенны с входным сопротивлением транзистора, коэффициент трансформации трансформатора, образованного обмотками катушек L1 и L2 делается много меньше единицы.

Некоторые схемы на туннельных диодах

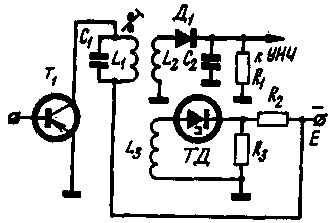

Рис. 6. Верхняя обкладка конденсатора C1 должна быть заземлена.

Это приводит к тому, что напряжение сигнала на базе транзистора оказывается в 15- 20 раз меньше, чем напряжение на контуре L1C1. В схеме, показанной рис. 6 коэффициент связи выбран значительно больше обычного и отвод к базе транзистора Т1 сделан от 1/5 общего числа витков катушки L1. В этом случае контур L1C1 оказывается сильно шунтированным, полоса его расширяется и чувствительность приемника падает. Однако при подключении туннельного диода к дополнительной обмотке L3 контур частично "разгружается", его затухание и полоса пропускания возвращаются к нормальной величине. Таким способом удается получить выигрыш в чувствительности приемника в 4-5 раз. Число витков обмотки L3 выбирается с таким расчетом, чтобы затухание контура компенсировалось не полностью, и усилитель не возбуждался. Однако, чтобы получить максимальную чувствительность, нужно подойти к порогу возбуждения как можно ближе, поэтому смещение туннельного диода сделано регулируемым. Обмотка катушки L1 содержит 200 витков провода ПЭЛШО 0,15, намотанных в один слой виток к витку на ферритовом стержне длиной 110 мм, диаметром 8,4 мм с отводом от 44 витка. Обмотка катушки L3 содержит 8-10 витков провода ПЭЛШО 0,15, она намотана вблизи заземленного конца катушки L1. Недостатком предложенной схемы является то, что коэффициент перекрытия входной цепи уменьшается, так как из-за увеличенного коэффициента связи сильней будет сказываться входная емкость транзистора T1. Кроме того, к емкости контура добавится пересчитанная емкость туннельного диода. Поэтому, если требуется достаточно большое перекрытие, целесообразно туннельный диод применять с минимальной емкостью.

Более выгодно применять регенеративные усилители на фиксированную частоту, например в усилителе ПЧ супергетеродина (рис. 7). Для этого на один из контуров ПЧ наматывают дополнительную обмотку для туннельного диода. Смещение диода лучше сделать стабилизированным. Это позволит подойти достаточно близко к порогу регенерации и получить выигрыш в усилении в 8-10 раз. Нужно учитывать, что полоса пропускания усилителя ПЧ резко сужается, если включение туннельного диода не было заранее предусмотрено. В ряде случаев при подключении диода усилитель может возбудиться, хотя коэффициент связи недостаточен для генерации. Это происходит потому, что коэффициент усиления каскада с подключенным туннельным диодом становится больше максимальной устойчивой величины.

Некоторые схемы на туннельных диодах
рис. 7

При монтаже нужно учитывать, что туннельные диоды склонны к возбуждению на паразитных реактивных сопротивлениях. Поэтому выводы диода и связанных с ним деталей делают минимальной длины, а монтаж осуществляет так, как если бы схема предназначалась для работы на очень высоких частотах. Не следует в низкочастотных схемах применять туннельные диоды с высокой граничной частотой.

Экспериментируя с туннельными диодами, нужно избегать бросков тока и напряжения, иначе диод может выйти из строя. Подключать и отключать диод следует только при выключенном питании.

Литература

  1. С. Г. Мадоян, Ю. С.Тиховцев. А. Ф. Трутко - Туннельный диод. Сборник "Полупроводниковые приборы и их применение" под редакцией Федотова Я. А. Вып. 7.
  2. К. С. Ржевкин "Туннельный диод" Массовая радиобиблиотека" выпуск 452, Госэнергоиздат, 1962 г.
  3. Акчурин Э. А., Стыблик В. А. Генераторы на туннельных диодах с повышенной мощностью, Радиотехника, 1963 г. т. 18, № 11.
  4. Williams, Hamilton How to make tunnel diodes even more useful, Electronics, June 7. 1963, V 36. № 23.

Автор: В.Морозов; Публикация: Н. Большаков, rf.atnn.ru
