www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Измерения в волоконно-оптических системах передачи информации

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Современные волоконно-оптические системы передачи обладают большими скоростными возможностями и широкополосностью, стабильностью и надежностью, высокой степенью достоверности передачи информации. Чтобы отвечать этим качествам, все их элементы должны функционировать в строгих технических рамках. Но как проконтролировать многочисленные параметры оптического кабеля, оптических нитей, в которых носителем информации является поток фотонов, а не электронов, как в линиях электрической связи? Здесь традиционные измерительные устройства не пригодны. О методах и приборах, применяемых при измерении и контроле параметров в таких линиях связи, и рассказывается в публикуемой статье.

Для волоконно-оптической системы передачи (ВОСП), как и для любой кабельной системы (на коаксиальных или симметричных кабелях), существуют общие параметры, измерять которые необходимо при строительстве, пуско-наладочных работах, сертификационных и пусковых испытаниях, а также в процессе эксплуатации при проведении профилактических работ. Вместе с тем ВОСП присущи существенные особенности, обусловленные тем, что носителем информации является поток фотонов.

Для работы в оптическом диапазоне применяются оптические квантовые генераторы (лазеры), генерирующие когерентное излучение, квантовые фотоприемники (фотодиоды и фототранзисторы), само оптическое волокно и ряд других элементов. На них созданы не только оконечное оборудование для ВОСП, но и измерительные приборы. На ВОСП необходимо измерять следующие обобщенные параметры:

1) среднюю относительную мощность оптического излучения, вводимую в линию, в дБм (дБ относительно 1 мВт);

2) затухание оптического сигнала в линии в дБ;

3) чувствительность системы передачи в дБм при заданном коэффициенте ошибок в тракте передачи;

4) длину волны оптического излучения в мкм или нм;

5) ширину спектральной линии излучения, нм;

6) дисперсию оптического импульса в оптическом тракте, пс/нм*км.

Кроме измерения этих параметров, в системе контролируется автоматическое отключение лазера при аварии (например, обрыве оптического кабеля), а также периодичность и длительность его временного включения при тестировании восстановленной линии.

Специфическими особенностями обладают также измеряемые характеристики квантовых и оптических элементов ВОСП, особенно параметры излучателя - полупроводникового лазера: длина волны излучения lизл (мкм или нм), ширина спектральной линии Dl (нм), средняя мощность излучения Ро(мВт) и др.

Важно знать и параметры фотоприемников: спектральный диапазон чувствительности фотоприемника (мкм), чувствительность (А/Вт), величину темнового тока (нА), собственную емкость фотодиода (пФ), размер (диаметр) фоточувствительной площадки (мкм), квантовую эффективность (h).

В оптическом волокне и кабеле измеряют следующие параметры: километрическое затухание ОВ или ОК, вносимое на длине 1 км, в дБ/км; дисперсию оптического импульса, пс/нм · км; вид профиля показателя преломления; диаметр ОВ с защитной оболочкой и при необходимости без нее, в мкм; для многомодовых ОВ - числовую апертуру.

Те параметры, которые в настоящей статье названы обобщенными, являются основными и подлежат измерениям на различных этапах проектирования, строительства и эксплуатации ВОСП.

Измерение средней оптической мощности Ро.Для измерения этого параметра необходим датчик, чувствительный к оптическому излучению в соответствующем спектральном диапазоне волн. В нашем случае это три диапазона (по принятой терминологии - три окна прозрачности): I ОП - Dl1=0,82...0,86 мкм; II ОП - Dl2=1,31...1,35 мкм; III ОП - Dl3=1,53...1,56 мкм.

Для измерения средней мощности оптического излучения применяются специально разработанные для этого фотодиоды. К прибору могут подключаться оптические волокна, как одномодовые, так и многомодовые, диаметр которых может доходить до 500 мкм. Измерение оптической мощности с помощью фотодиода основано на соотношении фототока I ФД , вызванного оптическим излучением, который пропорционален средней мощности оптического излучения и обратно пропорционален длине волны. В соответствии с этим шкала измерителя мощности градуируется в милливаттах (мВт) или в дБм для соответствующего окна прозрачности.

В настоящее время измерители средней оптической мощности выпускаются отечественной промышленностью и рядом зарубежных фирм. Почти все такие приборы имеют малые габариты, вес, автономное питание и могут быть использованы как в лабораторных или заводских условиях, так и при строительстве, пуско-наладочных работах, а также в процессе эксплуатации ВОСП. Табло приборов выполнено на основе цифровых индикаторов, чаще всего жидкокристаллических. Они имеют переключатели диапазонов измерений для трех окон прозрачности - 0,85 мкм, 1,3 мкм и 1,55 мкм, переключатели градуировки мВт/дБм, а также лимб установки нуля. Измеряемое оптическое излучение подается с помощью оптического волокна, оконцованного оптическим разъемом (чаще всего типа FC или РС), для чего на одной из боковых стенок приборов установлены розетки (гнезда) оптического разъема.

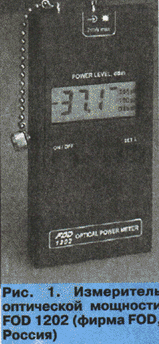

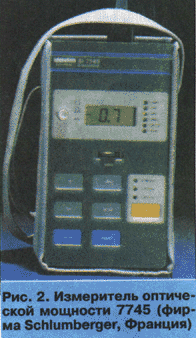

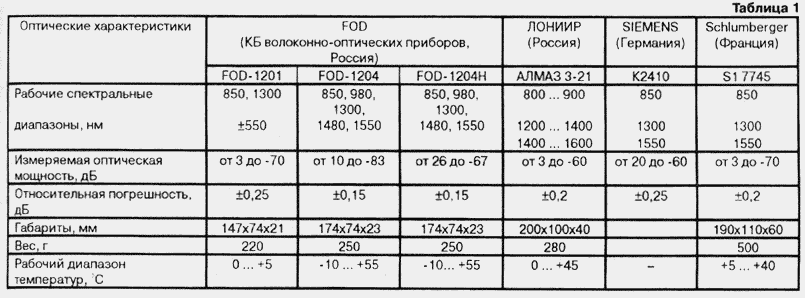

Оптические параметры, габариты, вес и условия эксплуатации приборов представлены в таблице, а общий вид некоторых из них - на рис. 1 и 2.

Измерения в волоконно-оптических системах передачи информации

Измерения в волоконно-оптических системах передачи информации Измерения в волоконно-оптических системах передачи информации

Измерение затухания в ОК и в линии. Затухание (или потери) энергии оптического сигнала в оптическом волокне (ОВ) и в оптическом кабеле (ОК) обусловлено поглощением, рассеянием света на локальных неоднородностях и рэлеевским (молекулярным) рассеянием света на молекулах материала. Кроме того, при повышенных уровнях мощности, вводимой в ОВ (более 13 дБм), к факторам, определяющим потери, добавляются такие физические явления, как, например, называемое вынужденное комбинационное рассеяние.

Затухание за счет поглощения из-за дефектов материалов стали столь малыми, что они трудно поддаются измерениям и при мощности оптического сигнала менее 10 мВт, потери в ОВ определяются главным образом рэлеевским рассеянием. Этот тип рассеяния происходит на молекулах кварца SiO2. Его мощность обратно пропорциональна четвертой степени длины волны, т. е. с ростом длины волны такие потери быстро уменьшаются.

Дополнительные потери возникают в ОК при сращивании строительных длин. Они проявляются на локальных неоднородностях, местах сварки или склеивания торцов оптических волокон. К локальным неоднородностям относятся и плоские торцы на концах ОВ, от которых происходит отражение энергии в обратную (внутреннюю) сторону. Для кварцевого ОВ эти потери составляют примерно 4 % (или -14 дБ) от падающей мощности.

Существует несколько методов измерения затухания оптического излучения при его распространении в ОВ: двухточечный, замещения, обратного рэлеевского рассеяния во временной области, вытяжки ОВ.

Из перечисленных методов наиболее простым и достоверным, который применяется в строительстве, наладке и эксплуатации, является двухточечный. Он, в свою очередь, подразделяется на три разновидности: метод обламывания, безобрывный и метод калиброванного рассеяния.

Наибольшее распространение в строительной, а также исследовательской практике получил метод обламывания волокна. Во входной торец ОВ (который должен быть плоским и перпендикулярным оси ОВ) вводится оптическое излучение. При этом источник излучения и входной конец ОВ жестко фиксируются так, чтобы в процессе измерений условия ввода энергии в ОВ не нарушались. Берется ОВ известной длины L0. Выходной торец вводится в приемный узел измерителя и жестко в нем фиксируется. После этого измеряется величина оптической мощности Р1, выходящая из выходного торца ОВ. Эта величина записывается. Далее от ОВ методов скалывания отделяется волокно длиной L1. Выходной торец оставшегося волокна длиной L2= L0- L1 также должен быть плоским и перпендикулярным оси ОВ, что контролируется специальным микроскопом. Если качество выходного торца неудовлетворительное, повторно скалывают и контролируют волокно. После получения торца нужного качества он вновь вводится в приемный узел измерителя оптической мощности и фиксируется оптическая мощность Р2. Таким образом, определены величины оптической мощности Р1 на выходе волокна длиной L1 и на его входе P2. Затухание в волокне длиной L1 определяется по формуле к=Р2/Р1 (раз) или a=10lgP2/P1 (дБ).

Достоинство этого метода состоит в том, что он не требует специальных приборов, так как для его осуществления подходят любые стандартные регистрирующие устройства. Но этот метод имеет и существенный недостаток: он относится к "разрушающим" видам и у него низкая оперативность.

В практике более часто применяют вторую разновидность двухточечного метода - неразрушающее измерение. При этом методе источник оптического излучения на заданной длине волны снабжают выходным оптическим одноволоконным кабелем, конец которого заделан в оптический разъем. Так как современные оптические волокна и оптические разъемы имеют весьма малые разбросы геометрических и оптических параметров, то разброс величин затуханий при подключении одного оптического разъема к другому не превышает 0,1 дБ. Из сказанного следует, корректными являются измерения затухания в 0В или ОК, проводимые по следующей схеме. К выходному разъему излучателя подключают измеритель оптической мощности и записывают полученные данные. Затем выходной разъем подключают к входному торцу 0В (которое является составной частью ОК), также заделанному в ОР, а к его выходному торцу - измеритель мощности. По измеренному значению мощности вычисляется затухание по вышеприведенной формуле.

Для измерения затухания описанным методом промышленность выпускает оптические тестеры. Такие приборы в одном корпусе содержат стабильный калиброванный источник излучения и измеритель оптической мощности. Некоторые фирмы производят оптические тестеры, состоящие из двух раздельных блоков - излучателя и измерителя мощности. Оптический тестер, состоящий из двух отдельных блоков, в ряде случаев оказывается более удобным, поскольку он позволяет измерять на разных концах линии. Оба типа тестеров изготавливает, например, фирма SIMENS. Ко второму типу тестеров относятся отечественные приборы типа "Алмаз". Этот прибор позволяет проводить измерения мощности оптического сигнала и затухания в ОК на одной из пяти длин волны: 850, 1310, 1540, 1550 и 1560 нм. Диапазон измеряемых величин -50...+3 дБ при абсолютной погрешности не выше +0,2 дБ.

Измерения в волоконно-оптических системах передачи информации

Наибольшее применение при оценке уровня затухания в современных ВОЛС нашел метод рефлектометрии, основанный на измерении обратного рэлеевского рассеяния во временной области. Для этого в оптическое волокно вводится периодическая последовательность оптических импульсов длительностью t и периодом следования Ти. К входному торцу будут возвращаться импульсы энергии. Их амплитуда пропорциональна мощности оптических импульсов, отстоящих от входного импульса (опорного) на время, равное времени пробега импульса в прямом и обратном направлениях. Если эти сигналы смотреть на экране осциллографа, увидим некоторую кривую, заполненную шумом, среднее значение которого экспоненциально уменьшается по шкале времени. Такая кривая не дает возможности производить точный отсчет показаний и неудобна для пользования. Однако периодическое повторение кривой дает возможность многократного накопления результатов, благодаря чему удается получить чистую линию зависимости затухания от длины измеряемого волокна. Поскольку в технике связи все относительные параметры измеряются в дБ, эту кривую в каждой ее вертикальной координате логарифмируют, благодаря чему она приобретает вид наклонной прямой. Описанная зависимость величины затухания от длины волокна называется оптической рефлектограммой.

Очевидно, что по рефлектограмме можно определить не только затухание, но и длину оптического волокна, расстояние до локальных неоднородностей, в том числе и до места повреждения 0 В.

Измерения в волоконно-оптических системах передачи информации

Метод рефлектометрии обладает целым рядом преимуществ по сравнению с другими способами измерения затухания: измерение производится на одном конце линии или с одного конца оптического кабеля или волокна; оперативность; возможность определения длины 0В или ОК, места положения локальной неоднородности (например, трещины 0В или изгиба малого радиуса); возможность постоянного контроля всей трассы и ее диагностирования.

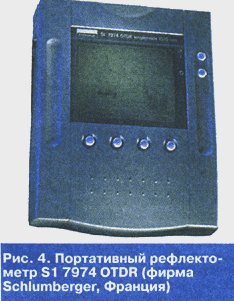

Оптические рефлектометры (рис. 3 и 4) производятся различными фирмами мира (табл. 2).

Фирма Название прибора Динамический диапазон, ДБ Длина волны мкм Точность по длине,м Макс.длина кабеля,км Мертвая зона,м Разрешение считывания по вертикали, дБ
ANDO (Япония) AQ7210 37
34
1,3
3,4
0,5...10 320 13
10
0,001
ANDO (Япония) AQ7220 32
29
1,3
1,55
0,5...10 160 25
325
0,001
Granet Pracitronic (Германия) OFR14 45
30
1,3
1,55
0,625...4 13
240
30 0,001
Schlumberger (Франция) S179740TDR
S179750TDR
24
22
1,3
1,55
+1
+1
140
140
5
5
0,01
0,01
Schlumberger (Франция) S17721
S17723
40
35
0,85
1,3
3...5
2...16
25
33
0,5-5 0,02
0,02
Wavetek (США) 7780 36
34
1,3
1,55
0,3...4 170 не более 8 0,02
ОПТЕЛ (Россия) ОР5-21 27
24
1,3
1,55
1 100 2 0,01
НПЦ СПЕКТР (Россия) "АТЛАС 2010" 23
24
25
0,85
1,3
1,55
+1 110 1 0,01

Измерение чувствительности современных систем передачи. Основной параметр, определяющий качество передачи, - вероятность ошибки при передаче цифровой информации. В настоящее время нормой считается вероятность ошибки для заданного числа передаваемых символов (нулей и единиц), равная 10-9...10-12 (в зависимости от скорости передачи). Под чувствительностью цифровой системы передачи понимается та минимальная мощность сигнала на приеме, при которой еще соблюдается указанная величина вероятности ошибки. Для волоконно-оптических систем передачи измерение чувствительности производится с помощью оптических переменных аттенюаторов. Они работают по следующей схеме (рис. 5).

Измерения в волоконно-оптических системах передачи информации

На электрический вход группового цифрового сигнала аппаратуры STM от измерителя коэффициента ошибки (ИКО) подается псевдослучайная последовательность цифрового сигнала в коде, соответствующем тому, что передается в реальной линии. В аппаратуре STM этот сигнал преобразуется в цифровой, который поступает на оптический разъем блока передачи, К этому выходу с помощью одноволоконного оптического кабеля (ОК) подключается вход оптического переменного калиброванного аттенюатора (АТТ), выход которого также через оптический кабель соединяется с блоком приема оптического сигнала аппаратуры STM. С электрического выхода приемного тракта принятый цифровой сигнал подключается ко входу ИКО.

Перед началом измерений с помощью измерителя оптической мощности на входе приемного тракта устанавливается максимально допустимый уровень оптический мощности для данного типа оборудования STM. Делается это путем уменьшения затухания, вносимого в линию переменным калиброванным аттенюатором. При этом фиксируются показания АТТ. Затем линейный кабель отключается от измерителя мощности ИМ и подключается на оптический вход приемного тракта STM. После измерения коэффициента ошибки в этом режиме, результат которого запоминается, аттенюатором АТТ в оптический тракт вводится затухание до тех пор, пока коэффициент ошибок (его еще называют вероятностью ошибки) не возрастет до величины Pош>10-9 (10-10).После этого линейный оптический кабель отключается от оптического входа приемного тракта STM и вновь подключается к измерителю мощности ИМ. Эта мощность и будет величиной, определяющей чувствительность системы. Запоминают также величину затухания, вносимого АТТ в оптический тракт.

Промышленность производит переменные калиброванные аттенюаторы для измерений на ВОЛС. В качестве примера можно назвать переменный оптический аттенюатор типа OLA-15 Е-0004 фирмы HEWLET PACKARD. Аттенюатор этого типа может вносить затухание в ВОЛС от -3 до -60 дБ. Отсчет величины затухания отображается в цифровом виде. Изменение затухания в указанном диапазоне производится плавно с шагом 0,1 дБ.

Отечественная промышленность также выпускает такие аттенюаторы, например, типа НТГВ243. Диапазон вносимого им затухания -1 до -45 дБ. Отсчет показаний - нониусный.

Измерение длины волны и спектральной полосы оптического излучения. Известно, что в зоновых и местных сетях ВОЛС используются 0В, в основном имеющие второе окно прозрачности, в магистральных - третье. В различных системах ВОЛС могут применяться волоконно-оптические усилители той или иной длины волны, не совпадающей с данным окном прозрачности. Это может быть причиной того, что строящаяся или ремонтируемая система работать не будет. Поэтому понятна важность измерения длины волны излучения. Кроме длины волны, важно также знать и ширину спектральной линии (т. е. ширину полосы оптического излучения). Несоответствие различных участков ВОЛС этому параметру приводит к дисперсии (т. е. ушире-нию) оптических импульсов при их распространении в оптической линии. Несоответствие ширины спектральной линии особенно сильно влияет на качественную работу в системах передачи STM-4, STM-16, STM-64 и т. д.

Длина волны оптического излучения и ширина спектральной линии измеряется с помощью специального прибора - оптического анализатора спектра. Эти приборы серийно производятся рядом зарубежных фирм, например, HEWLET PACKARD.

Измеряют дисперсию оптических импульсов также при производстве и заводских испытаниях оптического волокна и оптического кабеля. Промышленность выпускает также специальные приборы для измерения дисперсии оптических импульсов в ВОЛС. К таким приборам относится, например, прибор типа ИД-3, выпускаемый Исследовательским институтом теплообмена (г Минск).

Здесь был назван только ряд параметров, измеряемых в системах ВОЛС, на практике же измеряются и другие характеристики, присущие также и обычным системам связи.

Автор: О.Скляров, канд. техн. наук, г.Москва
