www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Предлагаемый прибор предназначен для определения расположения выводов коллектора, базы и эмиттера на корпусах биполярных транзисторов малой, средней и большой мощности, определения структуры (n-p-n или p-n-p), а также измерения коэффициента передачи по току в схеме с общим эмиттером (п21Э). Для полевых транзисторов с изолированным затвором со встроенным и индуцированным каналом определяются расположения выводов (сток, исток, затвор) и тип проводимости канала (n или p). Дополнительно прибор можно использовать как вольтметр постоянного тока. Вся информация выводится на два ЖК индикатора.

Основные технические характеристики:

В режиме определителя для биполярных транзисторов ток базы при измерении П21Э
маломощные, мкА  .........20
средней и большой
мощности, мА................1
составные, мА..............0 1
Максимальное измеряемое значение п21Э
обычные .................1999
составные, тысячи  .......19,99
Нижний предел измерения П21Э
маломощные ...............40
составные.................200
средней и большой
мощности..................20
Время определения, с, не
более........................0,2
В режиме вольтметра пределы измеряемого постоянного напряжения, В . .0,00...19,99
Входное сопротивление, МОм .....10
Напряжение питания, В.....5 (четыре
Ni-MH аккумулятора типоразмера АА, AAA) Максимальный потребляемый ток (при измерении
п21э),А.......................2,2
Ток потребления в режиме ожидания или вольтметра, м А .........................2

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

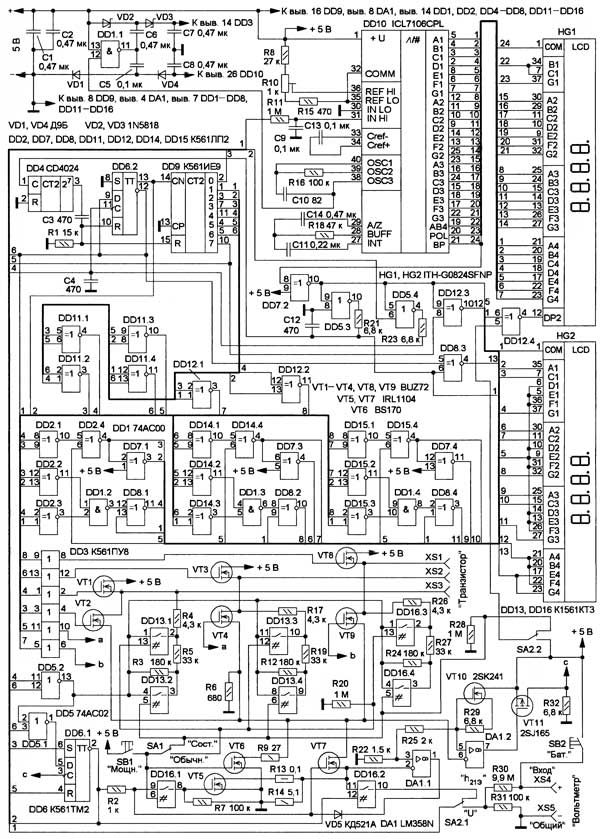

Рис. 1

Схема прибора показана на рис. 1. Индикация выводов биполярных транзисторов - коллектор, база, эмиттер - и полевых - сток, затвор, исток - осуществляется на ЖК индикаторе HG2 символами "С", "b", "Е" соответственно, а состояние неопределенности - символами "b", "b", "Ь". Структура биполярных транзисторов (n-p-n или p-n-p) и тип проводимости канала (n или p) полевого транзистора индицируются на этом же индикаторе символами "п" или "Р" соответственно.

Назначение переключателей и кнопок. В положении "Сост." переключателя SA1 производится тестирование составных транзисторов, в положении "Обычн." - обычных, для полевых транзисторов положение переключателя может быть любым. При нажатии на кнопку SB1 "Мощн." тестируются транзисторы средней и большой мощности, а также полевые со встроенным каналом. В положении "п21э" переключателя SA2 производится измерение этого параметра биполярных транзисторов а в положении "U" прибор работает как вольтметр с пределом измерения постоянного напряжения 19,99 В. В последнем случае при нажатии на кнопку SB2 "Бат." на индикаторе HG1 отображается значение напряжения питания (аккумуляторной батареи).

Прибор состоит из двух основных узлов - вольтметра и определителя выводов транзисторов. Вольтметр собран на АЦП DD10 с выводом информации на ЖК индикатор HG1. На этом же индикаторе отображается значение п21Э биполярного транзистора. Напряжение питания -4,5 В АЦП DD10 получает от преобразователя напряжения, собранного на логическом элементе DD1.1, инвертирующем выпрямителе на диодах VD1, VD4, конденсаторах С5, С8, а преобразователь уровня DD3 - от выпрямителя с удвоением напряжения на элементах VD2, VD3, С6, С7 напряжение питания 9,8 В. Один из входов логического элемента DD1.1 соединен с выходом задающего генератора АЦП DD10, работающего на частоте 50 кГц.

С выхода BP (вывод 21) АЦП DD10 прямоугольные импульсы с частотой следования 62,5 Гц поступают на вход логического элемента DD7.2, а его выходной сигнал является тактовым для работы определителя. Импульсы с выхода этого элемента поступают на элементы D, Е и F трех старших разрядов ЖК индикатора HG2, которые индицируются постоянно, поскольку их выключения при отображении символов "С", "Ь" и "Е" не требуется Импульсы напряжения с выхода элемента DD7.2 поступают также на входы элементов DD5.3, DD5.4 и DD2.4, DD14.4, DD15.4, DD12.3, на выходе которых, в зависимости от сигналов определителя, формируются управляющие сигналы для элементов А или С в тех же разрядах и элементов F, А и В в младшем разряде ЖК индикатора HG2.

С выхода элемента DD5.3 тактовые импульсы через интегрирующую цепь R21C12 поступают на счетчик DD4 с коэффициентом деления 128. Через каждые 2 с при очередном спаде входного импульса на его выходе появляется напряжение высокого уровня, из которого дифференцирующей цепью R1C3 формируется импульс сброса всего устройства в исходное состояние и повторный запуск. Поскольку у микросхем серии 74АС (отечественный аналог серия КР1554) малые длительности переключения, нестабильно воспринимаемые счетными входами микросхем серии К561 и их аналогов, введены интегрирующие цепи R21C12 и R23C4, увеличивающие фронты и спады импульсов с выходов элементов DD5.3 и DD5.4 до 2 мкс. Импульсы с цепи R21C12 поступают также на вывод СОМ индикатора HG2, а через элементы исключающее ИЛИ DD8.1-DD8.4 - на элементы G в трех старших и элементы Е и G в младшем разрядах ЖК индикатора HG2.

Тестируемый транзистор своими выводами подключают к клеммам XS1, XS2, XS3, которые соединены с выходами мощного трехканального коммутато ра, собранного на полевых переключательных транзисторах VT1-VT4, VT8, VT9. Управляющие сигналы для них формируются на выходах элементов микросхемы преобразователя уровней DD3, которые использованы как буферные элементы. К выходам мощного коммутатора подключены три идентичные токозадающие цепи резисторов R3 R5, R12R17R19 и R24R26R27, переключаемые маломощным, также трехканальным, коммутатором, собранном на ключах DD13.1-DD13.4, DD16.3, DD16.4.

Определение выводов осуществляется путем периодического изменения состояния выходов мощного коммутатора - изменяется комбинация открытых и закрытых транзисторов VT1 - VT4, VT8, VT9. В каждый момент будет открыт только один из транзисторов VT1, VT3, VT8, поэтому один из выводов тестируемого транзистора будет подключен к линии питания 5 В. В то же время в другом канале открыт один из транзисторов VT2, VT4, VT9 и второй вывод тестируемого транзистора соединен с резистором R6, который выполняет функции датчика выходного тока транзистора. В третьем канале мощного коммутатора оба полевых транзистора закрыты, но к его выходу в этот момент будет подключена вся или часть одной из токозадающих резистивных цепей в зависимости от состояния маломощного коммутатора. Такая цепь предназначена для подачи тока в базу биполярного транзистора (или напряжения на затвор полевого), через нее дважды в одном состоянии мощного коммутатора производится "опрос" базы или затвора, сначала для n-p-n структуры (n-канала), затем для p-n-p (p-канала).

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

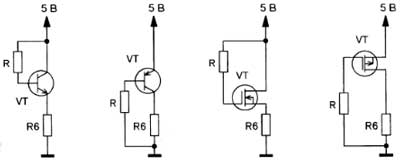

Рис. 2

Полный цикл тестирования транзистора включает в себя шесть комбинаций состояния мощного коммутатора, при этом каждый вывод транзистора будет подключен по два раза как коллектор, база и эмиттер (сток, затвор, исток). При одной из комбинаций выводы окажутся подключенными так, что в резистив-ной цепи, соединенной с закрытыми транзисторами коммутатора, появится ток, который принимается за базовый, а он, как известно, вызывает появление выходного коллекторного (и эмиттерного) тока. На рис. 2 показаны упрощенные схемы включения транзисторов при определении выводов. Наличие выходного тока вызовет появление напряжения на датчике тока R6, которое фиксирует состояние коммутатора, и на ЖК индикаторах HG1, HG2 отображается соответствующая информация.

Однако появление напряжения на датчике является только необходимым, но недостаточным условием для правильного определения выводов. Во-первых, в двух комбинациях последовательно с резистором R6 к источнику питания будет подключен один из прямосмещенных р-n переходов (коллекторный или эмиттерный) биполярного транзистора, и на этом резисторе будет напряжение около 4,3 В. Выявить такое ложное определение достаточно просто: при смене точки подключения резистора R (рис. 2) от +5 В на общий провод, или наоборот, выходной ток практически не изменится. Во-вторых, из-за переходных процессов в моменты смены состояний мощного коммутатора на резисторе R6 возникают импульсы напряжения. Процесс определения во время возникновения этих импульсов блокируется. В-третьих, при инверсном включении транзистора через него также протекает ток, но его значение мало, и такое ложное определение можно исключить с помощью порогового устройства. Наконец, транзистор может оказаться просто пробитым или клеммы Х1- ХЗ случайно замкнуты. Все перечисленные факторы учтены в схеме прибора.

Прежде чем перейти к описанию процесса определения выводов, рассмотрим работу порогового устройства, собранного на ОУ DA1.2 и транзисторе VT11. Инвертирующий вход этого ОУ подключен к резистору R6, а неинвертирующий - к источнику образцового напряжения 0,5 В, собранного на резисторах R22, R25 и стабилизаторе тока на транзисторе VT10 и резисторе R29. Это напряжение задает нижний порог для определения   выводов   транзистора исходя из минимально заданного значения h21э- В подавляющем большинстве случаев инверсный режим тестируемого транзистора при этих параметрах не обнаружится. При переключении порогового устройства положительный перепад напряжения с резистора R32 поступает на вход С триггера DD6.1 для фиксации состояния мощного коммутатора, "опроса" базы и начала измерения h2i3-Рассмотрим работу определителя при подключенном тестируемом транзисторе в положении "h2i3" переключателя SA2 с момента появления очередного импульса сброса. На выходе 0 счетчика-дешифратора DD9 установится напряжение высокого уровня. Это напряжение поступает на вход S триггера DD6.1, и на его инверсном выходе примерно на 8 мс формируется напряжение низкого уровня, которое поступает на один из входов элемента ИЛИ-НЕ DD5.4 и необходимо для защиты отложного определения при переходных процессах в коммутаторе. По истечении этого временного интервала на выходе элемента DD5.4 появляется тактовый импульс, вызывающий переключение триггера DD6.2, а затем и счетчика-дешифратора DD9. На его выходе 1 установится напряжение высокого уровня, и начинается цикл определения выводов.

Выходы счетчика-дешифратора DD9 соединены с входами элементов DD11.1 -DD11.4, DD12.1, DD12.2 так, что на выходах этих элементов формируются сигналы управления трехканальным коммутатором. Эти же сигналы совместно с выходными сигналами триггера DD6.2 управляют работой трех идентичных преобразователей кода для отображения буквенных символов "С", "Ь" и "Е" в трех старших разрядах ЖК индикатора HG2. Преобразователи выполнены на элементах DD1.2-DD1.4, DD2.1 - DD2.4, DD7.1, DD7.3, DD7.4, DD8.1, DD8.2, DD8.4, DD14.1-DD14.4 и DD15.1-DD15.4. Управление состоянием транзисторов мощного коммутатора (открыты/закрыты) осуществляется, как уже указывалось выше, через преобразователи уровня DD3.1-DD3.6, которые преобразуют входные сигналы напряжением 5 В в выходные напряжением около 10 В, необходимые для надежного открывания транзисторов VT1-VT4, VT8, VT9.

На входы элементов DD5.1, DD5.2 поступают два импульсных сигнала (меандр): с периодом следования 32 мс - с инверсного выхода триггера DD6.2 и тактовый 16 мс - с выхода элемента DD5.4. Из этих напряжений на выходах элементов DD5.1, DD5.2 формируются импульсы длительностью по 8 мс с периодом следования 32 мс. Сначала импульс - на выходе первого элемента, а по его окончании - на выходе второго. Назначение первого импульса - защита от ложного определения, он поступает на вход D триггера DD6.1, и на его инверсном выходе продолжает удерживаться напряжение низкого уровня, разрешая прохождение тактовых импульсов на выход DD5.4. Назначение второго импульса - "опрос" базы (затвора) тестируемого транзистора.

К выходу элемента DD5.2 подключены три упомянутые выше цепи резисторов R3-R5, R12R17R19 и R24R26R27. Выбор одного, двух или трех резисторов, а значит, и тока базы определяется положением контактов переключателя SA1 и кнопки SB1, при этом аналоговые ключи DD13.1-DD13.4, DD16.3, DD16.4 отключают и подключают соответствующие резисторы в этих цепях. "Опрос" начинается со структуры n-p-n - на 8 мс резисторы этих цепей будут подключены к линии питания 5 В. Если при этом на датчике тока R6 не возникает импульс с напряжением больше порогового, то по истечении этого временного интервала на 16 мс резисторы этих цепей будут соединены с общей линией питания - осуществляется "опрос" базы для структуры р-п-р. Если и в этом случае на датчике R6 не возникает указанный импульс, то по истечении отведенного времени счетчик-дешифратор DD9 переходит в следующее состояние - изменяется комбинация открытых и закрытых транзисторов мощного коммутатора, вновь повторяется процедура защиты от ложного определения и "опроса" базы. Необходимо напомнить, что опрос происходит только в канале с закрытыми транзисторами мощного коммутатора, так как действия остальных резистивных цепей блокированы открытыми транзисторами.

Когда на резисторе R6 появится напряжение больше порогового, компаратор на ОУ DA1.2 переключится и на вход С триггера DD6.1 поступит импульс, который переключит его в состояние с напряжением высокого логического уровня на инверсном выходе. Откроется транзистор VT7, и вход АЦП DD10 через аналоговый ключ DD16.2 будет подключен к второму датчику тока - резистору R14 для измерения п21э маломощного тестируемого транзистора. При нажатии на кнопку SB1 откроется транзистор VT6, а через открытый аналоговый ключ DD16.1 открывающее напряжение поступит на затвор транзистора VT5. Параллельно резистору R6 будет подключен резистор R9, а параллельно R14 - резистор R13, в этом случае тестируются транзисторы средней и большой мощности.

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

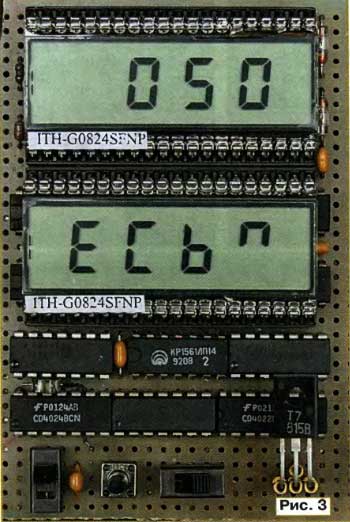

На ЖК индикаторе HG1 отобразится значение коэффициента передачи тока тестируемого транзистора, а на индикаторе HG2 (слева-направо) - буквенные символы наименований выводов, в правом разряде - буквенный символ структуры биполярного или типа канала полевого транзистора (рис. 3). При отсутствии или неисправности тестируемого транзистора, малого значения п21э переключение счетчика DD9 не прекращается до момента, пока на его выходе 7 не сформируется напряжение высокого уровня, которое поступит на вход R триггера DD6.1, и на ЖК ин-дикаторе HG2 появятся три символа "b", "Ь", "Ь" (рис. 4).

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

Переключение счетчика DD9, как по входу CN при успешном определении выводов, так и по входу R при неопределенности, вызывает прекращение поступления тактовых импульсов с выхода элемента DD5.4, а значит, фиксирование состояния выходов мощного коммутатора и преобразователей кода до прихода следующего импульса сброса через 2 с.

При определении выводов полевых транзисторов, имеющих малое сопротивление открытого канала, а также составных биполярных с п21Э более двадцати тысяч, возможно протекание больших токов. Поэтому в прибор введен узел ограничения тока, собранный на ОУ DA1.1 и транзисторе VT7. На неинвертирующий вход ОУ DA1.1 поступает образцовое напряжение 220 мВ. При увеличении тока через тестируемый транзистор до 2,2 А (для мощных транзисторов) или 44 мА (для маломощных) напряжение на истоке транзистора VT7 превысит образцовое, напряжение на затворах транзисторов VT5 и VT7 уменьшится и ток через тестируемый транзистор будет ограничен. На ЖК индикаторе HG1 будет выведен признак перегрузки по току - единица в старшем разряде.

Выходной сигнал элемента DD12.4 предназначен для индикации десятичной точки в третьем разряде ЖК индикатора HG1 для отображения значения п21Э в тысячах при тестировании составных транзисторов и напряжения в режиме вольтметра. Для измерения постоянных напряжений переключатель SA2 переводят в положение "U", а к гнездам XS4, XS5 "Вольтметр" подсоединяют измерительные щупы. В этом режиме можно контролировать напряжение питания прибора, нажав на кнопку SB2 "Бат.", а также определять расположение выводов и структуру тестируемых транзисторов без измерения h2i3.

Резистор R13 изготовлен из отрезка манганинового или константанового провода, остальные - постоянные резисторы С2-23, МЛТ или для поверхностного монтажа РН1-12, причем R30 составлен из нескольких соединенных последовательно, подстроенный резистор - СПЗ-38Б. Конденсаторы - керамические К10-17 или для поверхностного монтажа. Применение диодов Шотки 1N5818 (VD2, VD3) обосновано получением максимального напряжения питания микросхемы DD3, эти диоды заменимы Ha1N5817, 1 N5819 или Д310.

Основной критерий при замене указанных на схеме полевых транзисторов - минимальное сопротивление канала открытого транзистора. Для транзисторов мощного коммутатора и VT7 не более 0,1 Om,VT5 -0,01 Ом,а/Т6 - 2 Ом при напряжении затвор-исток 4,5 В. Транзистор 2SK241 заменим любым маломощным с напряжением отсечки 0,5...1,5 В. ОУ LM358N можно заменить на ОУ LM158, LM258, LM2904. Переключатели - ВЗОЗЗ, кнопка - ТС-0108, гнезда Х1-ХЗ - позолоченные от разобранной розетки отечественного разъема 2РМТ.

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

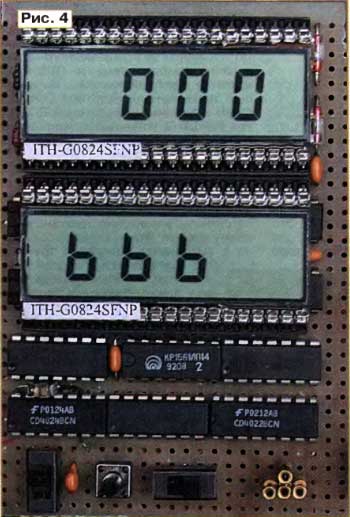

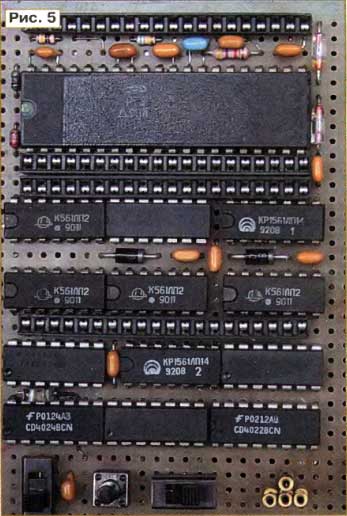

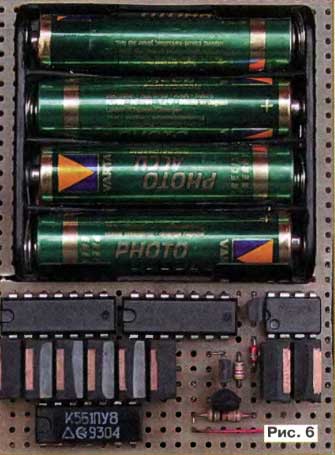

Все детали монтируют на двух универсальных макетных платах размерами 60x90 мм каждая, закрепленных друг над другом. На верхней плате установлено большинство микросхем, индикаторы, гнезда для подключения испытуемых транзисторов, переключатели и кнопка. Для экономии места часть микросхем расположена под индикаторами, а для удобства монтажа индикаторов их устанавливают в гнезда, изготовленные из панелей для микросхем (рис. 5). На нижней плате установлены держатель батареи аккумуляторов, мощные полевые транзисторы и ОУ (рис. 6). Монтаж выполнен одножильным медным луженым проводом диаметром 0,25...0,3 мм с надетой изоляционной трубкой из фторопласта.

Прибор для определения выводов, структуры и коэффициента передачи тока транзисторов

Для правильного считывания информации о расположении выводов испытуемого транзистора гнезда для его подключения следует разместить на плате (слева направо) в следующей последовательности: XS3, XS2, XS1. При монтаже конденсаторы С1 и С2 устанавливают непосредственно у микросхем DD1, DD5 соответственно. Монтаж сильноточных цепей (транзисторы VT1-VT9, резисторы R13, R14) следует проводить короткими проводами. Вывод 30 АЦП DD10 (IN LO) соединяют с общим проводом у вывода истока транзистора VT5 для уменьшения наводок.

Налаживание сводится к калибровке прибора резистором R10 в режиме вольтметра, для чего на вход подают напряжение с образцового источника напряжения. Подборкой резистора R29 устанавливают напряжение на затворе транзистора VT10 0,5 В.

Автор: С. Глибин, г. Москва; Публикация: www.radioradar.net
