БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

Отправить ссылку другу

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Эхолот

Энциклопедия радиоэлектроники и электротехники / Дом, приусадебное хозяйство, хобби

Комментарии к статье Комментарии к статье

Предлагаемый вниманию читателей эхолот может быть использован для определения рельефа дна и измерения глубины водоемов, поиска затонувших предметов, а также нахождения наиболее перспективных мест для рыбной ловли. Прибор весьма прост в наладке, удобен в эксплуатации и не требует калибровки.

Эхолот предназначен для измерения глубины водоемов на четырех пределах: до 2,5; 5; 12,5 и 25 м. Минимальная измеряемая глубина - 0,3 м. Погрешность показаний не превышает 4 % верхнего значения на любом пределе измерения. В приборе предусмотрена временная автоматическая регулировка усиления (ВАРУ), позволяющая изменять коэффициент его усиления в течение каждого цикла измерений от минимального до максимального и, таким образом, повышающая помехоустойчивость. Необходимость ВАРУ вызвана тем, что любое излучение акустической энергии в воду приводит к интенсивной реверберации, т. е. многократному отражению ультразвукового сигнала от дна и поверхности воды. Поэтому на малых глубинах могут быть ложные срабатывания узла регистрации эхосигналов. Благодаря ВАРУ существенно улучшается работа прибора при измерении глубины в интервале 0,3...3 м.

В качестве индикатора в эхолоте используется линейная шкала глубины, состоящая из 26 светодиодов, на которой может индицироваться до четырех отраженных пределы измерения. Период обновления информации на индикаторе - около 0,1 с, что позволяет легко отслеживать рельеф дна при движении. Дополнительно повышает помехоустойчивость эхолота программный импульсный фильтр, защищающий его от случайных помех. При включенном фильтре на индикатор выводятся только те отраженные сигналы, значения которых за период измерения (0,1 с) изменились не более чем на 1/50 от включенного предела измерения. Питается прибор от шести элементов А316, причем его работоспособность сохраняется при снижении напряжения до 6 В. Потребляемый ток лежит в пределах 7...8 мА (без учета тока через светодиоды - по 10 мА на каждый горящий светодиод).

В эхолоте предусмотрена возможность оперативного переключения предела измерения, числа индицируемых отражений, а также регулировка эффективности ВАРУ. Импульсный фильтр при необходимости может быть отключен. Значения всех параметров могут сохраняться в памяти в режиме пониженного энергопотребления ("SLEEP"). В этом режиме потребляемый прибором ток составляет около 70 мкА, что практически не сказывается на сроке службы элементов питания.

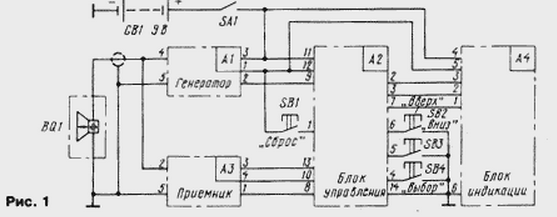

Эхолот состоит из четырех функционально законченных узлов: генератора зондирующих импульсов, приемника, блока управления и блока индикации (рис. 1).

Эхолот

Принципиальная схема генератора зондирующих импульсов показана на рис. 2.

Эхолот

Задающий импульсный генератор собран на микросхеме DD1. Он генерирует импульсы частотой 600 кГц, которая затем делится на два триггером на микросхеме DD2. На микросхеме DD3 собран буферный каскад, согласующий триггер с усилителем мощности, выполненным по двухтактной схеме на составных транзисторах VT1, VT2 и трансформаторе Т1. С его вторичной обмотки электрические колебания частотой 300 кГц поступают на пьезокерамический излучатель - датчик BQ1 и в виде ультразвуковых посылок излучаются во внешнюю среду. Работа генератора разрешается при наличии уровня логического нуля на выводах 12, 13 микросхемы DD1 и 4, 6 микросхемы DD2.

Разрешающий импульс длительностью 50 мкс приходит на генератор в начале каждого цикла измерения с устройства управления (рис. 3). Все сигналы, необходимые для работы прибора, формируют однокристальный микроконтроллер DD1 (АТ89С2051). Машинные коды управляющей программы, размещенной во внутренней памяти программ микроконтроллера, приведены в таблице.

Эхолот

(нажмите для увеличения)

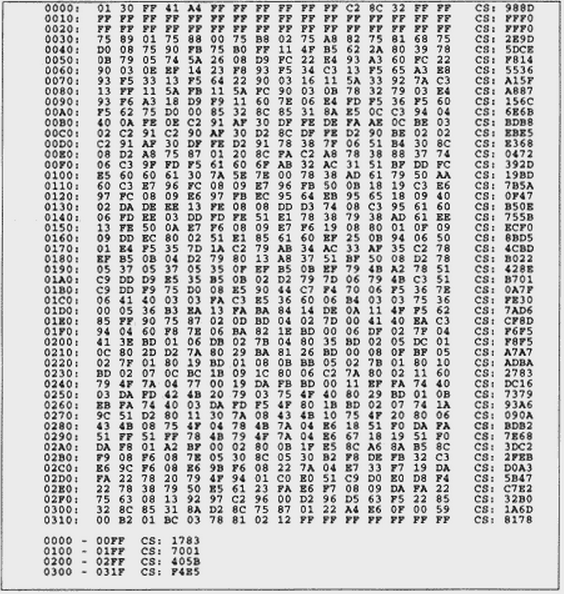

Контрольные суммы подсчитаны по алгоритму "Радио-86РК". На транзисторах VT1-VT4 выполнен стабилизатор на напряжение 5 В. Его характерные особенности - небольшой потребляемый ток - 25 мкА и малое падение напряжения на регулирующем транзисторе - менее 1 В. Транзистор VT5 отключает питание от приемника в режиме "SLEEP", что, как указывалось выше, снижает потребляемый ток.

Эхолот

Отраженный от дна импульсный сигнал принимается в промежутке между посылками излучателем-датчиком и подается на вход приемника (рис. 4), где усиливается трехкаскадным резонансным усилителем на транзисторах VT1, VT2, VT4-VT7, после чего детектируется диодами VD4, VD5. Триггер Шмитта на транзисторах VT8, VT9 формирует стандартные логические уровни. Диоды VD1, VD2 защищают вход приемника от перегрузки. Транзистор VT3 выполняет функции управляющего элемента ВАРУ, изменяющего в широких пределах коэффициент усиления каскада на транзисторах VT1, VT2.

Эхолот

Форма управляющего напряжения на конденсаторе С1 при максимальной эффективности ВАРУ показана на рис. 5.

Эхолот

Длительность зарядки конденсатора определяется постоянной времени цепи R2C1, а нижний уровень напряжения - сопротивлением резистора R4 и длительностью разрядного импульса с устройства управления, которая может изменяться от 0 до 1,25 мс. Соответственно изменяется и эффективность ВАРУ, что позволяет оперативно корректировать чувствительность эхолота для конкретных условий работы. С коллектора VT9 сформированный отраженный импульс подается на вывод Р3.2 микроконтроллера DD1 устройства управления для дальнейшей обработки.

Схема узла индикации показана на рис. 6. Он представляет собой 32-разрядный сдвиговый регистр на четырех микросхемах DD1-DD4 (К561ИР2) с эмиттерными повторителями на выходе.

Эхолот

Резисторы R1-R30 задают ток 10 мА через светодиоды HL1-HL30. При таком токе индикатор хорошо виден в любую погоду. Последние два разряда микросхемы DD4 не используются. Светодиоды HL1-HL26 образуют основную шкалу индикатора, а HL27-HL30 индицируют предел измерения, число индицируемых отражений и включение импульсного фильтра помех. Их размещение на передней панели показано на рис. 7.

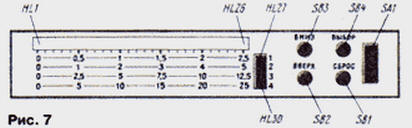

Эхолот

Кнопки SB1-SB4 (см. рис. 1) также выведены на переднюю панель, с их помощью оперативно изменяют режимы работы эхолота.

Конструкцию ультразвукового излучателя-датчика поясняет рис. 8. Он представляет собой круглую пластину 1 диаметром 31 и толщиной 6 мм из пьезокерамики ЦТС-19 с резонансной частотой 300 кГц. К посеребренным плоскостям пластины сплавом Вуда припаивают по три отрезка провода МГТФ-0,1. Места паек должны находиться у края пластины и располагаться по ее окружности равномерно.

Эхолот

Датчик собирают в алюминиевом стакане 3 от оксидного конденсатора диаметром около 40 и длиной 30...40 мм. В центре дна стакана сверлят отверстие под штуцер 5, через который входит гибкий коаксиальный кабель 6 длиной 1...2,5 м, соединяющий датчик с эхолотом. Пластину датчика приклеивают к диску из мягкой микропористой резины 2 толщиной 5...10 мм и диаметром, равным диаметру пластины. Припаянные к пьезоэлементу выводы собирают в жгут так, чтобы его ось совпадала с осью пьезоэлемента.

При монтаже оплетку кабеля припаивают к штуцеру, центральный проводник - к выводам обкладки датчика, приклеенной к резиновому диску, выводы другой обкладки - к оплетке кабеля. Технологические стойки 4 фиксируют положение пластины таким образом, чтобы ее поверхность была углублена в стакан на 2 мм ниже его кромки. Стакан закрепляют строго вертикально и заливают до края эпоксидной смолой. При этом нужно следить, чтобы в ней не было воздушных пузырьков.

В эхолоте использованы широко распространенные детали. Катушка L1 генератора намотана на каркасе диаметром 5 мм с подстроечником 1000НН. Она содержит 110 витков провода ПЭВ 0,12. Трансформатор Т1 выполнен на кольцевом магнитопроводе К16х8х6 мм из феррита М1000НМ. Первичная обмотка намотана в два провода и содержит 2х20, вторичная - 150 витков провода ПЭВ 0,21. Между обмотками проложен слой лакоткани. Катушки приемника намотаны на каркасах от контуров ПЧ (465 кГц) карманных приемников. Контурные катушки L1, L3, L5 содержат по 90, а катушки связи L2 и L4 - по 10 витков провода ПЭВ 0,12. Можно использовать и готовые контуры ПЧ от карманных приемников 70 - 80-х годов, подобрав конденсаторы для получения резонансной частоты 300 кГц.

Конденсаторы С1, С2 генератора и С5, С9, С13 приемника должны иметь малый ТКЕ (не хуже М75), подойдут, например, конденсаторы КСО-Г, КМ-5, КМ-6. Конденсатор С1 приемника - К73-17. Светодиоды индикатора HL1-HL30 красного свечения прямоугольной формы, например КИПМ01Б-1К. Полевые транзисторы VT2, VT4 стабилизатора (см. рис. 3) - КП303, КП307 с любым буквенным индексом, но с напряжением отсечки не более 2 В. Микроконтроллер АТ89С2051 можно заменить на АТ89С51 или 87С51. При этом необходимо учесть различия в нумерации выводов. Отечественным аналогом 87С51 является КР1830ВЕ751. Применение микроконтроллера КР1830ВЕ31 с внешней памятью программ нецелесообразно, так как это существенно увеличит потребляемый ток и габариты прибора. Подробно ознакомиться с внутренней структурой и системой команд микроконтроллера можно в [1]. К остальным деталям особых требований не предъявляется.

Все блоки эхолота могут быть смонтированы на одной или нескольких печатных платах, размеры и конфигурация которых определяются размерами имеющегося в наличии корпуса, а также применяемыми деталями. Приемник желательно смонтировать на отдельной плате "в линейку" и разместить в корпусе по возможности дальше от устройства управления. Для уменьшения нагрева прямыми солнечными лучами корпус должен быть светлым.

Налаживание эхолота начинают с установки на выходе стабилизатора устройства управления напряжения +5 В. Делают это с помощью резистора R5. При этом микросхему DD1 следует вынуть из панельки. После установки микроконтроллера на место необходимо убедиться в работоспособности устройства управления и узла индикации.

После включения питания на индикаторе должен светиться один из светодиодов дополнительной шкалы (HL27-HL30), индицирующий предел измерения. Нажимая на кнопки SB2 "Вверх" и SB3 "Вниз", можно переключать пределы измерения. Однократное нажатие на кнопку SB4 "Выбор" переключает прибор в режим установки числа индицируемых отражений. Аналогично, нажимая на кнопки SB2 и SB3, можно изменять это число от 1 до 4, что индицируется мигающим светодиодом на шкале пределов. При следующем нажатии на кнопку SB4 включается режим установки степени ВАРУ, которая также регулируется кнопками SB2 или SB3 и индицируется мигающим светодиодом на основной шкале глубины. Нажав на кнопку SB4 еще раз, можно выключить или включить импульсный фильтр помех также с помощью кнопок SB2 и SB3 соответственно. Наконец, четвертое нажатие на кнопку SB4 возвращает прибор в основной режим переключения пределов.

Во всех режимах на индикаторе глубины будут индицироваться отраженные импульсы (если они есть), причем, если глубина больше установленного предела, в основном режиме будет мигать последний светодиод индикатора глубины - HL26. Для запоминания выбранных режимов следует нажать и удерживать кнопку SB4 в течение примерно 2 с. После этого индикатор гаснет и прибор переходит в режим пониженного энергопотребления "SLEEP". Выход из этого режима происходит при нажатии кнопки SB1 "Сброс". Однако, если нажать SB1 в рабочем режиме, произойдет сброс всех параметров в исходное, записанное в ПЗУ состояние.

Убедившись в исправной работе микроконтроллера, переходят к наладке генератора зондирующих импульсов. Вначале необходимо с помощью осциллографа убедиться в наличии отрицательного импульса длительностью 50 мкс с периодом 100 мс на выводе Р1.0 микроконтроллера. Затем осциллограф подключают параллельно излучателю-датчику и наблюдают формируемые зондирующие импульсы. Их амплитуда может достигать 100 В. Опустив излучатель в сосуд с водой глубиной не менее 40 см, можно наблюдать и отраженные импульсы. Вращая подстроечник катушки L1, следует настроить генератор на резонансную частоту излучателя, ориентируясь по максимальной амплитуде отраженных импульсов. Амплитуда первого из них может достигать 5...10 В. Амплитуда же зондирующего импульса практически не зависит от частоты.

Налаживание приемника начинают с установки режимов транзисторов по постоянному току в соответствии с указанными на принципиальной схеме.

Эту операцию следует проводить при вынутом из панельки микроконтроллере. При необходимости режимы можно подкорректировать резисторами делителей в базовой цепи транзисторов.

Затем необходимо настроить резонансные контуры на частоту генератора. Для этого находящийся в воздушной среде излучатель располагают на расстоянии 15...20 см от какого-либо препятствия и с помощью осциллографа настраивают контуры по максимальной амплитуде импульсов на коллекторах VT1, VT4, VT6. При этом необходимо учитывать, что диаграмма направленности излучателя в воздухе очень узкая.

По мере настройки следует повышать эффективность ВАРУ или увеличивать расстояние до препятствия, чтобы избежать ограничения сигнала. Окончательно контуры подстраивают, наблюдая сигнал после детектора в точке соединения элементов R21, C17, C18. Наконец, подключив осциллограф к коллектору транзистора VT9, подстроечным резистором R22 устанавливают порог срабатывания триггера Шмитта, добиваясь максимальной чувствительности и отсутствия ложных срабатываний. Чувствительность приемника - около 15 мкВ.

Работу ВАРУ контролируют, наблюдая форму напряжения на конденсаторе С1 приемника. При необходимости она может быть изменена подбором номиналов элементов R4 и C1.

С теорией и практикой измерения глубины водоемов ультразвуковым эхолотом можно ознакомиться в приводимой ниже литературе [2-7].

Литература

  1. Однокристальные микро-ЭВМ. Справочник. - М.: МИКАП, 1994.
  2. Подымов И. Эхолот спортсмена-подводника. - Радио, 1993, № 2, с. 7-9.
  3. Войцехович В., Федорова В. Эхолот рыболова-любителя. - Радио, 1988, № 10, с. 32-36.
  4. Тимофеев В. Эхолот: Сб.: "В помощь радиолюбителю", вып. 92, с. 23-41. - М.: ДОСААФ, 1986.
  5. Владимиров А., Корлякова Л. Любительский эхолот "Поиск": Сб.: "В помощь радиолюбителю", вып. 80, с. 47-57. - М.: ДОСААФ, 1983.
  6. Бокитько В., Бокитько Д. Портативный эхолот. - Радио, 1981, № 10, с. 23-25.
  7. Кравченко А. Транзисторный эхолот. - Радио, 1973, № 12, с. 15, 16.

Автор: И. Хлюпин, г.Долгопрудный Московской обл.
