Антенна "Isotron" превосходно показала себя в работе в том случае, когда радиолюбитель не располагает достаточным местом для установки полноразмерных антенн. Антенна может быть установлена в условиях большого жилого дома на окне или балконе. Так же она может применяться в полевых условиях, например в кемпинге, на дачном участке, в походе и т.п. Антенна имеет низкий уровень шумов.

Конструктивно антенна "Isotron" представляет собой "открытый" колебательный контур и состоит из катушки индуктивности и конденсатора выполненного в виде металлических пластин или стержней. Катушка имеет невысокую добротность и поэтому антенна достаточно широкополосна. Коэффициент усиления антенны примерно такой же как и у полуволнового диполя. Для питания антенны используется коаксиальный кабель с волновым сопротивлением 75 или 50 Ом, длина кабеля кратна полволны с учетом коэффициента укорочения.

Настойка антенны осуществляется изменением расстояния между пластинами конденсатора.

Выпускается целая серия антенн отдельно для каждого диапазона. К сожалению, подробных размеров для данной конструкции нет. Но думаю, что радиолюбители могут поэкспериментировать и затем поделиться опытом изготовления такой антенны.

Антенна "Isotron" для низкочастотных диапазоновАнтенна "Isotron" для низкочастотных диапазонов

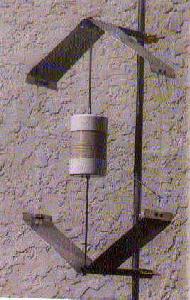

Модель# 80 длинная, Модель #40 укороченная

Антенна "Isotron" для низкочастотных диапазонов 1.8-7.3 MHZ

Таблица 1

Модель # 160 80 40 ***
Высота, Ширина, Глубина, мм: 559x406x381 813x406x381 559x406x381
Ширина диапазона (для SWR 2:1): 100khz * 110khz * 250khz *
Коаксиальный кабель: 50-75 ohms 50-75 ohms 50-75 ohms
Частота: 1.8-2.0 Mhz 3.5-4.0 Mhz 7.0-7.5 Mhz
Мощность Вт: 2000 PEP** 2000 PEP** 2000 PEP**

Антенна "Isotron" для диапазона 14-30 МГц

Антенна "Isotron" 80/40 COMBO

Публикация: Н. Большаков, rf.atnn.ru
