www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Детекторные УКВ приемники

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

Понятие "детекторный приемник" прочно ассоциируется с громадными антеннами и радиовещанием на длинных и средних волнах, В публикуемой статье автор приводит экспериментально проверенные схемы детекторных УКВ приемников, предназначенных для прослушивания передач УКВ ЧМ станций.

Сама возможность детекторного приема на УКВ была обнаружена совершенно случайно. Однажды, гуляя по Терлецкому парку (г. Москва, Новогиреево), я решил прослушать эфир - благо захватил с собой простейший бесконтурный детекторный приемник. Приемник имел телескопическую антенну длиной около 1,4 м. Интересно, возможен ли прием на такую короткую антенну? Удалось услышать, довольно слабо, одновременную работу двух станций. Но что удивило: громкость приема периодически возрастала и падала практически до нуля через каждые 5...7 м, причем для каждой станции по-разному!

Известно, что на ДВ, и даже на СВ, где длина волны достигает сотен метров, такое невозможно. Пришлось остановиться в точке максимальной громкости приема одной из станций и внимательно послушать. Оказалось - "Радио Ностальжи", 100,5 FM, вещающая из недалекой Балашихи. Прямой видимости антенн радиоцентра не было. Как же передача с ЧМ могла приниматься на амплитудный детектор? Последующие расчеты и эксперименты показывают, что это вполне возможно и совершенно не зависит от самого приемника.

Простейший портативный детекторный УКВ приемник делается точно так же, как индикатор поля, только вместо измерительного прибора надо включить высокоомные головные телефоны. Имеет смысл предусмотреть и регулировку связи детектора с контуром, чтобы подбирать ее по максимальной громкости и качеству приема.

Простейший детекторный

Схема приемника, отвечающего этим требованиям, показана на рис. 1.

Детекторные УКВ приемники

Устройство содержит штыревую телескопическую антенну WA1, непосредственно связанную с контуром L1C1, настраиваемым на частоту сигнала. Антенна здесь также является элементом контура, поэтому для выделения максимальной мощности сигнала надо регулировать как ее длину, так и частоту настройки контура. В ряде случаев, особенно при длине антенны, близкой к четверти длины волны, ее целесообразно подключить к отводу контурной катушки, а положение отвода подобрать по максимальной громкости.

Связь с детектором регулируется подстроечным конденсатором С2. Собственно детектор выполнен на двух высокочастотных германиевых диодах VD1 и VD2. Схема полностью тождественна схеме выпрямителя с удвоением напряжения, однако продетектированное напряжение удваивалось бы лишь при достаточно большой емкости конденсатора связи С2, но нагрузка на контур была бы чрезмерной, а его добротность низкой. В результате понизились бы напряжение сигнала в контуре и громкость звука.

В нашем же случае емкость конденсатора связи С2 невелика и удвоения напряжения не происходит. Для оптимального согласования детектора с контуром емкостное сопротивление конденсатора связи должно равняться среднему геометрическому между входным сопротивлением детектора и резонансным сопротивлением контура. При этом условии в детектор отдается максимальная мощность высокочастотного сигнала, соответствующая и максимальной громкости.

Конденсатор C3 - блокировочный, он замыкает высокочастотные составляющие тока на выходе детектора. Нагрузкой последнего служат телефоны сопротивлением постоянному току не менее 4 кОм. Весь приемник собирается в небольшом металлическом или пластмассовом корпусе. В верхней части корпуса закреплена телескопическая антенна длиной не менее 1 м, а снизу - разъем или гнезда для подключения телефонов. Заметим, что шнур телефонов служит второй половиной принимающего диполя, или противовесом.

Катушка L1 бескаркасная, она содержит 5 витков провода ПЭЛ или ПЭВ диаметром 0,6...1 мм, намотанных на оправке диаметром 7...8 мм. Подобрать необходимую индуктивность можно, растягивая или сжимая витки при настройке. Конденсатор переменной емкости (КПЕ) С1 лучше всего использовать с воздушным диэлектриком, например, типа 1КПВМ с двумя-тремя подвижными и одной-двумя неподвижными пластинами. Его максимальная емкость невелика и может составлять 7... 15 пФ. Если пластин больше (соответственно и емкость больше), целесообразно либо удалить часть пластин, либо включить последовательно с КПЕ постоянный или подстроечный конденсатор, уменьшив, таким образом, максимальную емкость. В качестве С1 подойдут также малогабаритные конденсаторы "плавной настройки" от транзисторных приемников с KB диапазоном.

Конденсатор С2 - керамический под-строечный, типа КПК-1 или КПК-М емкостью 2...7 пФ. Допустимо использовать и другие подстроечные конденсаторы, а также установить КПЕ, подобный С1, выведя его ручку на панель приемника. Это позволит регулировать связь "на ходу", оптимизируя прием.

Диоды VD1 и VD2, кроме указанных на схеме, могут быть типов ГД507Б, Д18, Д20. Блокировочный конденсатор C3 керамический, емкость его некритична и может иметь значение колебаться от 100 до 4700 пФ.

Налаживание приемника несложно и сводится к настройке контура конденсатором С1 на частоту станции и регулировке связи конденсатором С2 до получения максимальной громкости. Настройка контура при этом неизбежно изменится, поэтому все операции надо провести последовательно несколько раз, одновременно выбирая и наилучшее место для приема. Оно, кстати, совсем необязательно должно совпадать (и скорее всего, не будет) с тем местом, где максимальна напряженность поля. Об этом следует поговорить подробнее и объяснить, наконец, почему вообще этот приемник может принимать сигналы с ЧМ.

Интерференция и преобразование ЧМ в AM

Если контур L1C1 нашего приемника настроить так, чтобы несущая ЧМ сигнала попала на скат резонансной кривой, то ЧМ будет преобразовываться в AM. Посмотрим, какова для этого должна быть добротность контура. Полагая полосу пропускания контура равной удвоенной девиации частоты, получаем Q = fо/Δ2f = 700 как для верхнего, так и для нижнего УКВ диапазонов.

Реальная добротность контура в детекторном приемнике будет, вероятно, меньше из-за невысокой собственной добротности (порядка 150...200) и шунтирования контура и антенной, и входным сопротивлением детектора. Тем не менее слабое преобразование ЧM b AM возможно, и, таким образом, приемник будет еле-еле работать, если его контур слегка расстроить вверх или вниз по частоте.

Однако есть значительно более мощный фактор, способствующий преобразованию ЧМ в AM, - это интерференция. Очень редко приемник находится в зоне прямой видимости антенны радиостанции, чаще ее закрывают здания, холмы, деревья и другие отражающие предметы. К антенне приемника приходит несколько лучей, рассеянных этими предметами. Даже в зоне прямой видимости кроме прямого луча к антенне приходит несколько отраженных. Суммарный сигнал зависит как от амплитуд, так и от фаз складывающихся компонент.

Два сигнала складываются, если они в фазе, т. е. разность их путей кратна целому числу длин волн, и вычитаются, если они в противофазе, когда разность их путей составляет то же число длин волн плюс еще полволны. Но ведь длина волны, как и частота, изменяется при ЧМ! Будет изменяться и разность хода лучей, и их относительный сдвиг фаз. Если разность хода велика, то даже небольшое изменение частоты приводит к значительным сдвигам фаз. Элементарный геометрический расчет приводит к соотношению: Δf/f0 = λ/4ΔC, или ΔС = f0/λ/4Δf, где ΔС - разность хода лучей, требуемая для сдвига фазы на ± π/2, т. е. для получения полной AM суммарного сигнала; С Δf - девиация частоты. Под полной AM мы здесь понимаем изменение амплитуды суммарного сигнала от суммы амплитуд двух сигналов до их разности. Формулу можно еще более упростить, если учесть, что произведение частоты на длину волны foλ равно скорости света с: ΔС = с/4 Δf.

Теперь легко сосчитать, что для получения полной AM двухлучевого ЧМ сигнала достаточна разность хода лучей около километра. Если разность хода меньше, то пропорционально уменьшится и глубина AM. Ну, а если больше? Тогда за один период модулирующего звукового колебания суммарная амплитуда интерферирующего сигнала несколько раз пройдет через максимумы и минимумы, и искажения при преобразовании ЧМ в AM окажутся чрезвычайно сильными, вплоть до полной неразборчивости звукового сигнала при приеме на AM детектор.

Интерференция при ЧМ - явление чрезвычайно вредное. Она вызывает не только сопутствующую паразитную AM сигнала, как мы только что видели, но и паразитную фазовую модуляцию, что приводит к искажениям даже при приеме на хороший приемник ЧМ. Вот почему важно вынести антенну в то место пространства, где преобладает один сигнал. Всегда лучше использовать направленную антенну, поскольку она увеличивает прямой сигнал и ослабляет отраженные, приходящие с других направлений.

Лишь в нашем случае самого простого детекторного приемника интерференция сыграла полезную роль и позволила прослушать передачу, но передача может быть слышна слабо или с большими искажениями не везде, а лишь в отдельных местах. Этим и объясняются периодические изменения громкости приема в Терлецком парке.

Детекторный с частотным детектором

Радикальный способ улучшения приема состоит в использовании частотного детектора вместо амплитудного. На рис. 2 показана схема портативного детекторного приемника с простым частотным детектором, выполненным на одном высокочастотном германиевом транзисторе VT1. Применение германиевого транзистора обусловлено тем, что его переходы открываются при пороговом напряжении около 0,15 В, что позволяет детектировать довольно слабые сигналы. Переходы кремниевых транзисторов открываются при напряжении около 0,5 В, и чувствительность приемника с кремниевым транзистором получается значительно ниже.

Детекторные УКВ приемники

Как и в предыдущей конструкции, антенна связана с входным контуром L1C1, настраиваемым на частоту сигнала с помощью КПЕ С1. Сигнал с входного контура подается на базу транзистора. С входным контуром индуктивно связан другой - L2C2, также настраиваемый на частоту сигнала. Колебания в нем, благодаря индуктивной связи, сдвинуты по фазе на 90° относительно колебаний во входном контуре. С отвода катушки L2 сигнал подается на эмиттер транзистора. В коллекторную цепь транзистора включены блокировочный конденсатор C3 и высокоомные телефоны BF1.

Транзистор открывается, когда на его базе и эмиттере действуют положительные полуволны сигнала, причем мгновенное напряжение на змиттере больше. При этом в его коллекторной цепи через телефоны проходит продетектированный и сглаженный ток. Но положительные полуволны перекрываются лишь частично при сдвиге фаз колебаний в контурах на 90°, поэтому продетектированный ток не достигает максимального значения, определяемого уровнем сигнала.

При ЧМ, в зависимости от отклонения частоты, сдвиг фазы также изменяется, в соответствии с фазочастотной характеристикой (ФЧХ) контура L2C2. При отклонении частоты в одну сторону сдвиг фазы уменьшается и полуволны сигналов на базе и змиттере перекрываются больше, в результате чего продетектированный ток возрастает. При отклонении частоты в другую сторону перекрытие полуволн уменьшается и ток падает. Так происходит частотное детектирование сигнала.

Коэффициент передачи детектора прямо зависит от добротности контура L2C2, она должна быть как можно выше (в пределе, как мы сосчитали, до 700), поэтому-то связь с эмиттерной цепью транзистора выбрана слабой. Конечно, такой простейший детектор не подавляет AM принимаемого сигнала, более того, его продетектированный ток пропорционален уровню сигнала на входе, что является очевидным недостатком. Оправдание - лишь в исключительной простоте детектора.

Так же, как и предыдущий, приемник собран в небольшом корпусе, из которого кверху выдвигается телескопическая антенна, а снизу расположены гнезда телефонов. На переднюю панель выведены ручки обоих КПЕ. Эти конденсаторы не следует объединять в один блок, поскольку, настраивая их раздельно, удается получить и большую громкость, и лучшее качество приема.

Катушки приемника бескаркасные, они намотаны проводом ПЭЛ 0,7 на оправке диаметром 8 мм. L1 содержит 5 витков, a L2 - 7 витков с отводом от 2-го витка, считая от заземленного вывода. Если есть возможность, катушку L2 желательно намотать посеребренным проводом для повышения ее добротности, диаметр провода при этом некритичен. Индуктивность катушек подбирается сжиманием и растягиванием витков так, чтобы хорошо слышимые УКВ станции оказались в середине диапазона перестройки соответствующего КПЕ. Расстояние между катушками в пределах 15...20 мм (оси катушек параллельны) подбирают подгибанием их выводов, припаянных к КПЕ.

С описанным приемником можно провести массу занимательных экспериментов, исследуя возможность детекторного приема на УКВ, особенности прохождения волн в условиях городской застройки и т. д. Не исключены и эксперименты по дальнейшему усовершенствованию приемника. Однако качество звука при приеме на высокоомные головные телефоны с жестяными мембранами оставляет желать лучшего. В связи со сказанным, был разработан более совершенный приемник, обеспечивающий лучшее качество звука и позволяющий использовать различные наружные антенны, соединенные с приемником фидерной линией.

Приемник с питанием энергией поля

Экспериментируя с простым детекторным приемником, неоднократно пришлось убеждаться, что мощность проде-тектированного сигнала достаточно велика (десятки и сотни микроватт) и могла бы обеспечить довольно громкую работу телефонов. Но прием получается неважным из-за отсутствия частотного детектора (ЧД). Второй приемник (рис. 2) в какой-то мере решает эту проблему, но мощность сигнала в нем также используется неэффективно из-за квадратурного питания транзистора высокочастотными сигналами. Поэтому решено было применить в приемнике два детектора: амплитудный - для питания транзистора; частотный - для лучшего детектирования сигнала.

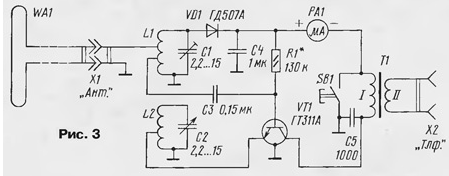

Схема разработанного приемника показана на рис. 3.

Детекторные УКВ приемники

Внешняя антенна (петлевой диполь) соединяется с приемником двухпроводной линией, выполненной из ленточного УКВ кабеля с волновым сопротивлением 240...300 Ом. Согласование кабеля с антенной получается автоматически, а согласование со входным контуром L1C1 достигается подбором места подключения отвода к катушке. Вообще говоря, несимметричное подключение фидера ко входному контуру уменьшает помехоустойчивость антенно-фидерной системы, но, учитывая низкую чувствительность приемника, здесь это не имеет особого значения. Есть общеизвестные способы симметричного подключения фидера с использованием катушки связи или симметрирующего трансформатора.

В условиях автора петлевой диполь был выполнен из обычного монтажного провода в изоляции и размещен на балконе, в месте с максимальной напряженностью поля. Длина фидера не превышала 5 м. При столь незначительных длинах потери в фидере пренебрежимо малы, поэтому с успехом можно применить телефонный провод.

Входной контур L1C1 настроен на частоту сигнала, и выделяющееся на нем высокочастотное напряжение выпрямляется амплитудным детектором, выполненным на высокочастотном диоде VD1. Поскольку при ЧМ амплитуда колебаний неизменна, требований к сглаживанию выпрямленного постоянного напряжения практически никаких нет. Тем не менее, чтобы снять возможную паразитную AM сигнала при многолучевом распространении (см. выше рассказ об интерференции), емкость сглаживающего конденсатора С4 выбрана значительной. Выпрямленное напряжение служит для питания транзистора VT1, а для контроля потребляемого тока и одновременной индикации уровня сигнала служит стрелочный индикатор РА1.

Квадратурный ЧД приемника собран на транзисторе VT1 и фазосдвигающем контуре L2C2. Высокочастотный сигнал на базу транзистора подается с отвода катушки входного контура через конденсатор связи C3, а на эмиттер - с отвода катушки фазосдвигающего контура. Работа детектора происходит точно так же, как и в предыдущей конструкции. Для повышения коэффициента передачи ЧД и более полного использования усилительных свойств транзистора на его базу подано смещение через резистор R1, поэтому-то и пришлось установить разделительный конденсатор C3. Обратите внимание на его значительную емкость - она выбрана такой для замыкания низкочастотных токов на эмиттер, т. е. для "заземления" базы по звуковым частотам. Это повышает коэффициент усиления транзистора и увеличивает громкость приема.

В коллекторную цепь транзистора включена первичная обмотка выходного трансформатора Т1, служащего для согласования высокого выходного сопротивления транзистора с низким сопротивлением телефонов. С приемником можно использовать высококачественные стереотелефоны ТДС-1 или ТДС-6. Оба телефона (левого и правого каналов) соединяют параллельно. Конденсатор С5 - блокировочный, он служит для замыкания высокочастотных токов, проникающих в коллекторную цепь. Кнопка SB1 служит для замыкания коллекторной цепи при настройке входного контура и поиске сигнала. Звук в телефонах при этом исчезает, но чувствительность индикатора значительно повышается.

Конструкция приемника может быть самой разной, но необходима передняя панель с установленными на ней КПЕ С1 и С2 (их снабжают отдельными ручками настройки) и кнопкой SB1. Чтобы движения рук не влияли на настройку контуров, панель желательно сделать металлической или из фольгированного материала. Она же может служить и общим проводом приемника. Роторы КПЕ должны иметь хороший электрический контакт с панелью. Разъемы антенны и телефонов Х1 и Х2 можно установить как на той же передней панели, так и на боковых или задней стенках корпуса приемника. Его размеры целиком зависят от имеющихся в распоряжении деталей. Скажем несколько слов о них.

Конденсаторы С1 и С2 - типа КПВ с максимальной емкостью 15...25 пФ. Конденсаторы C3 - С5 использованы керамические, малогабаритные.

Катушки L1 и L2 бескаркасные, намотаны на оправках диаметром 8 мм и содержат 5 и 7 витков соответственно. Длина намотки 10... 15 мм (регулируют при настройке). Провод ПЭЛ 0,6...0,8 мм, но лучше использовать посеребренный, особенно для катушки L2. Отводы сделаны от 1 витка к электродам транзистора и от 1,5 витков к антенне. Катушки можно расположить как соосно, так и параллельно друг другу. Расстояние между катушками (10...20 мм) подбирают при налаживании. Приемник будет работать даже при отсутствии индуктивной связи между катушками - емкостной связи через междуэлектродную емкость транзистора вполне достаточно. Трансформатор Т1 взят готовый, от трансляционного громкоговорителя.

В качестве VT1 подойдет любой германиевый транзистор с граничной частотой не ниже 400 МГц. При использовании р-п-р транзистора, например, ГТ313А, полярность включения стрелочного индикатора и диода следует изменить на обратную. Диод может быть любым германиевым, высокочастотным. Для приемника годится любой индикатор с током полного отклонения 50 - 150 мкА, например, стрелочный индикатор уровня записи от магнитофона.

Налаживание приемника сводится к настройке контуров на частоты хорошо слышимых радиостанций, подбору положения отводов катушек по максимальной громкости и качеству приема, а также связи между катушками. Полезно подобрать и резистор R1, тоже по максимальной громкости.

С описанной антенной на балконе приемник обеспечивал высококачественный прием двух станций с наиболее мощным сигналом при расстоянии до радиоцентра не менее 4 км и при отсутствии прямой видимости (загораживали дома). Коллекторный ток транзистора составлял 30...50 мкА.

Разумеется, возможные конструкции детекторных УКВ приемников не ограничиваются описанными. Напротив, их следует рассматривать лишь как первые опыты в этом интересном направлении. Если применить эффективную антенну, вынесенную на крышу и направленную на интересующую радиостанцию, можно получить достаточную мощность сигнала даже на значительном удалении от радиостанции. Это открывает весьма заманчивые перспективы высококачественного приема на головные телефоны, а в некоторых случаях, возможно, удастся получить и громкоговорящий прием. Усовершенствование самих приемников возможно при использовании более эффективных схем детектирования и высокодобротных объемных, в частности, спиральных резонаторов в качестве колебательных контуров.

Автор: В.Поляков, г.Москва
