www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Концепция конструирования современных ламповых УЗЧ

Энциклопедия радиоэлектроники и электротехники / Усилители мощности ламповые

Комментарии к статье Комментарии к статье

Новая концепция, благодаря которой стало возможным появление на европейском и американском рынках современных ламповых УЗЧ, ушедших, как еще недавно казалось, навсегда в прошлое, сама по себе парадоксальна. Действительно, все то, что прежде считалось второстепенным, несущественным, а то и вовсе не заслуживающим внимания, теперь стало не просто первостепенным, но по существу определяющим; и наоборот, то, что прежде ставилось во главу угла при создании радиоаппаратуры (особенно бытовой), содержащей УЗЧ, теперь вообще отметается как третьестепенное, если не сказать вздорное.

Для того чтобы убедиться, что это действительно так, давайте освежим в памяти требования, предъявлявшиеся в свое время к низкочастотной части любых радиотехнических устройств. Первым, самым главным из них, была экономичность. От усилителя требовалось минимально возможное потребление мощности от источника питания. В жертву этому приносилось многое: для оконечного каскада, например, режим класса А расценивался чуть ли не как преступный, а классу АВ2 отдавалось предпочтение перед классом АВ1 всюду, где это позволял клирфактор.

На втором месте стояли требования к массе и габаритным размерам основных узлов усилителя, в первую очередь - выходных и переходных трансформаторов. За ними шли требования к максимальной технологичности производства, особенно намоточных узлов, и простоте монтажа. Число ламп и деталей в УЗЧ в идеале должно было стремиться к нулю, а о том, чтобы использовать детали с 5%-ным допуском, не могло быть и речи.

Сегодня единственным критерием жизнеспособности современного лампового усилителя является его качество. Все остальное без сожаления приносится в угоду этому показателю.

Такие понятия, как экономичность, масса, габаритные размеры, стоимость, сложность производства, признаются несущественными. Никакие технологические трудности не считаются трудностями. Повторяемость двух сошедших друг за другом с конвейера аппаратов объявляется необязательной, да и сам процесс конвейерной сборки ставится под сомнение. Об использовании деталей с 5%-ным допуском, как и прежде, не может быть и речи, но уже подругой причине: большинство резисторов должно быть с допуском не более 1 %.

В выходном трансформаторе разброс числа витков первичных обмоток ограничивается половиной или даже четвертью... витка, а о разбросе значений их индуктивностей запрещается даже говорить. Что касаются размеров выходных трансформаторов, то приветствуется формула: "чем больше - тем лучше".

Названия всех классов усиления, кроме А, вычеркиваются из лексикона конструкторов, даже если речь идет об оконечных каскадах мощностью 50 или 100 Вт. Использование в усилителях полупроводниковых приборов объявляется нежелательным, при этом даже в выпрямителях лампам-кенотронам отдается предпочтение перед кремниевыми диодами. Последние в виде исключения допускается использовать в выпрямителях... цепей накала ламп.

Каждый вновь изготовленный экземпляр усилителя подвергается индивидуальной регулировке и настройке наподобие хорошего концертного рояля, при этом индивидуальный поштучный подбор ламп считается само собой разумеющимся. При выборе типов ламп для оконечных каскадов считается нормальным остановиться на таких "доисторических" триодах прямого накала, как 2АЗ, если их параметры удовлетворяют требованиям конструктора.

Из сказанного ясно, что говорить о таких понятиях, как экономичность или себестоимость подобных УЗЧ не имеет смысла. Действительно, даже относительно "средний" по параметрам 20-ваттный УЗЧ может потреблять от сети 120...150 Вт и стоить без акустической системы 1500...2000 долл.

Так та кого же рассчитана такая аппаратура и зачем она нужна? В последние два-три года на западных и американском рынках бытовой радиоаппаратуры спрос на современные ламповые УЗЧ (как самостоятельные изделия), несмотря на их баснословную стоимость, не удовлетворяется. Объясняется это не только модой, хотя и она играет немаловажную роль в создании "лампового бума", но и необычайно высокими качественными показателями современных ламповых усилителей (хотя и достигнутыми дорогой ценой), превосходящими при субъективных сравнениях транзисторную аппаратуру аналогичного класса.

Однако, принимая во внимание, что "Запад нам не указ", вернемся к российской действительности и посмотрим, какой смысл нам возвращаться к проблемам давно похороненным и хорошо забытым. Здесь целесообразно назвать несколько причин. Первая из них -необходимость привлечь внимание наших радиолюбителей к принципиально новым возможностям, открывающимся при использовании ламповых схем; вторая - это увлекательнейшие возможности для творчества и поиска новых, оригинальных схемных и конструкторских решений. И наконец, третье, едва ли не решающее соображение - возможность самостоятельно создать супермодный современный и действительно великолепный усилительно-акустический комплекс, который станет предметом вашей гордости и черной зависти друзей-меломанов.

На этом закончим общие рассуждения и перейдем к описанию нескольких конкретных любительских конструкций ламповых УЗЧ и акустических систем к ним.

Элементная база

Радиолампы

Разделим радиолампы на три группы:

1) для оконечных и драйверных (предоконечных) каскадов;

2) для каскадов предварительного усиления;

3) для выпрямителей.

К первой группе относятся триоды, имеющие достаточно протяженную линейную часть анодно-сеточной характеристики при работе в классе А, а также мощные лучевые тетроды или (реже) пентоды, обеспечивающие получение нелинейных искажений не свыше 0,5% в ультралинейной схеме включения (разумеется, также в классе А).

Нет смысла перечислять все типы ламп, используемые западными фирмами в оконечных каскадах, поскольку возможность приобретения их маловероятна. Тем не менее, параметры некоторых из них приведены в табл. 1.

Рассмотрим те типы ламп отечественного производства, которые реально приобрести.

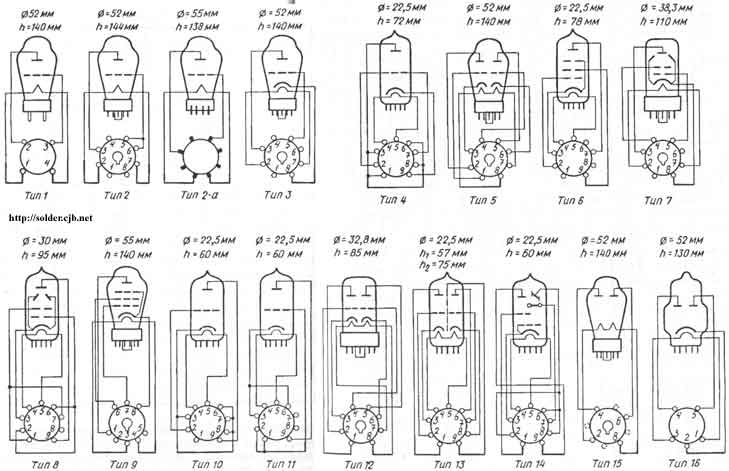

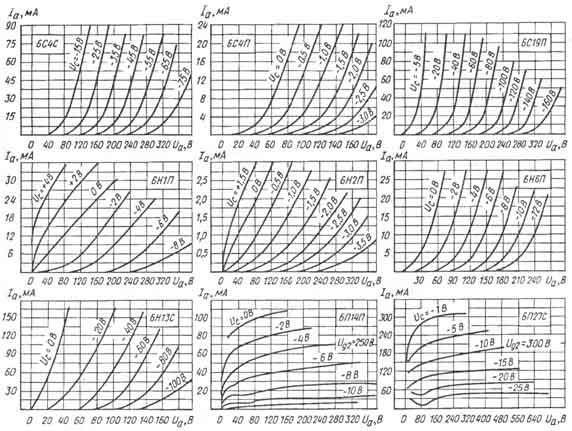

Для большинства упоминаемых ламп приведены все необходимые параметры и графики типовых анодно-сеточных характеристик, необходимые радиолюбителю, для части ламп ограничимся таблицей (табл. 1) их основных параметров. Цоколевки и габаритные размеры ламп показаны на рис. 1 и 2.

Итак, лампы для оконечных каскадов:

а) 2СЗ (американский аналог 2АЗ ) - мощный триод прямого накала (2 В), обеспечивающий в двухтактном трансформаторном каскаде в классе А полезную мощность не менее 20 Вт;

б) 6С4С - почти полный аналог лампы 2СЗ, но с прямым накалом (6В);

в) 6С6С (американский аналог 6B4G) - полный аналог лампы 2АЗ, но с косвенным накалом (б В).

Эти три типа триодов используют в оконечных каскадах почти все зарубежные фирмы, выпускающие ламповые УЗЧ. Для отечественных радиолюбителей, учитывая трудности в приобретении этих ламп, можно рекомендовать несколько современных триодов. Это триоды 6С19П и 6С56П. Они предназначены в основном для стабилизаторов напряжения в качестве управляемых ламп, в большинстве случаев вполне пригодны для оконечных каскадов УЗЧ, хотя и отдают меньшую полезную мощность. При этом у ламп этой группы есть и немаловажное преимущество: они работают при более низком анодном напряжении, что существенно упрощает конструкцию выпрямителя. При желании же получить большую выходную мощность вполне допустимо в каждом плече пушпулла использовать по две параллельно включенные лампы.

К этой же группе оконечных триодов можно отнести и отечественный двойной триод типа 6Н13С (его полный американский аналог -6AS7-GT), каждый триод которого допускает мощность рассеяния на аноде до 13 Вт. Он также работает при низком анодном напряжении (90 В). Если оба триода одного баллона включить параллельно, то, используя в оконечном каскаде две такие лампы (два баллона) можно получить полезную выходную мощность свыше 20 Вт.

Таблица 1. Основные параметры ламп, используемых в усилителях
Тип лампы Uнак, В Iнак,А Uан раб., В Iан раб., мА Ug2paб., В lg2 раб., мА Ран доп., Вт Pg2 доп., Ug1,B Крутизна хар-ки, мА/В Внутреннее сопр-ние, Ом Номер цоколевки на рис. 1
отечественная европейский (Е) или американский (А) аналог
2СЗ 2A3(VT95)(A) 2,5 2,5 250 60 - - 15 - -45 5,25 800 1
6С4С AD1 (Е) 6,3 1,0 250 62 - - 15 - -45 5,4 840 2и2а
6С6 6B4G (А) 6,3 1,0 250 60 - - 15 - -45 5,3 800 3
6С19П - 6,3 1,0 110 95 - - 11 - -7,0 7,5 420 4
6Н6П - 6,3 0,75 120 30 - - 4,8 -2,0 11,0 1800 13 (h2)
6Н13С 6AS7G (А) 6,3 2,5 90 80 - - 13+13 - -30 5,5 460 5
6П14П EL84 (Е) 6,3 0,76 250 48 250 5,0 14 2,2 -8,0 11,0 30кОм 6
6П27С EL34 (Е) 6,3 1,5 250 100 265 15 27,5 8,0 -13,5 10,0 15к0м 7
6П41С - 6,3 1,1 190 66 190 2,7 14 3,0 -21 8,4 12к0м 8
- EL12 (Е) 6,3 1,2 250 72 250 9,0 18 4,0 -7,0 15,0 30кОм 9
6СЗП - 6,3 0,3 150 16 - - 3,0 - -1,6 19,5 2600 10
6С4П - 6,3 0,3 150 16 - - 3,0 - -1,6 19,5 2600 11
6Н8С 6SN7 (А) 6,3 0,6 250 9,0 - - 2,75 - -8,0 2,6 7900 12
6Н9С 6SL7 (А) 6,3 0,3 250 2,3 - - 1,1 - -2,0 1,6 44кОм 12
6Н1П ЕСС87(Е) 6,3 0,6 250 7,5 - - 2,2 - -4,5 4,3 8000 13 (h1)
6Н2П ЕСС41(Е) 6,3 0,345 250 2,3 - - 1,0 - -1,5 2,1 42кОм 13 (h1)
6ЕЗП ЕМ84 (Е) 6,3 0,27 250 0,06...0,4 - - - - 0-22 - - 14
5ЦЗС 5U4G (А) 5,0 3,0 450 225 - - - - - - 200 15
5Ц8С - 5,0 5,0 500 400 - - - - - - 150 16
Примечание. Лампы 2СЗ, 6С4С и 5Ц3C имеют прямой накал, остальные - косвенный.

Более скромным представляется выбор мощных лучевых тетродов и оконечных пентодов для выходного двухтактного каскада по ультралинейной схеме включения (в обычной схеме включения они практически непригодны для современных УЗЧ). Здесь самыми лучшими можно считать немецкие лампы EL-34 и EL-12. Полным отечественным аналогом первой из них является лампа 6П27С, аналога второй нет ни среди отечественных, ни среди американских ламп.

Наконец, допустимо использовать специально предназначенную для устройств кадровой развертки цветных телевизоров лампу 6П41С. Что касается выходных "строчных" ламп всех типов телевизоров, то они из-за крайне низкого КПД малопригодны для работы в классе А. Справедливости ради следует сказать, что разработанный в свое время автором этой книги стереофонический УЗЧ, предназначавшийся для телерадиокомбайна "Темп-5", получившего в 1958 г. на Всемирной выставке в Брюсселе "Гран-при" и Большую золотую медаль, имел в оконечном каскаде... именно "строчные" лампы типа EL-36 (6П31С).

Если радиолюбителя устроит неискаженная выходная мощность 10 Вт (что, на наш взгляд, более чем достаточно для любой жилой квартиры), лучше всего применить самый распространенный в мировой и отечественной практике оконечный пентод типа EL-84, полным аналогом которого (не считая надежности и долговечности) является отечественная лампа 6П14П.

Значительно проще обстоит дело со второй группой ламп для фазоинверсных, предоконечных каскадов и каскадов предварительного усиления. Абсолютное большинство западных производителей современных ламповых УЗЧ ограничивают их номенклатуру четырьмя типами. Два из них являются представителями более "древних" серий. Это американские 8-штырьковые октальные двойные триоды типов 6SN7-GT и 6SL7-GT, аналогами которых служат отечественные лампы 6Н8С и 6Н9С. Два другие представляют западноевропейские пальчиковые двойные триоды типов ЕСС-87 и ЕСС-83, к которым по параметрам близки отечественные лампы 6Н1П и 6Н2П.

Кроме того, специально для входных (первых) каскадов предварительного усиления можно рекомендовать не применявшиеся прежде для этой цели высокочастотные одиночные триоды типов 6СЗП и 6С4П, предназначенные для усиления и генерирования сигналов СВЧ. Вызвано это тем, что указанные триоды характеризуются низким уровнем собственных шумов (эквивалентное сопротивление внутренних шумов не более 170 Ом) и ничтожными токами утечки в цепи накал-катод.

Концепция конструирования современных ламповых УЗЧ

Это обстоятельство чрезвычайно важно для достижения общего уровня собственного фона и шумов УЗЧ на уровне -70...-80 дБ. Более подробно о физике возникновения фона в первом каскаде усилителя будет рассказано в разделе, посвященном конструированию конкретных УЗЧ.

И наконец, третья группа - лампы для выпрямителей. На первый взгляд может показаться абсурдным применение кенотронов в наши дни, когда имеется огромное количество кремниевых диодов и диодных сборок не только полностью заменяющих кенотроны, но и обладающих несравненно лучшими показателями по КПД и экономичности.

Тем не менее ни одна западная фирма не использует в источниках питания для ламповых усилителей полупроводники, отдавая предпочтение лампам. Это объясняется необходимостью предотвратить появление на анодах ламп (в первую очередь -мощных выходных) высокого напряжения до тех пор, пока их катоды не прогреются до температуры, обеспечивающей возникновение довольно плотного электронного облака вокруг катода. Пренебрежение этим требованием очень скоро приводит к "отравлению" катодов мощных ламп, к их преждевременному старению и выходу из строя.

Концепция конструирования современных ламповых УЗЧ

Ассортимент используемых кенотронов сравнительно невелик и включает следующие типы: 5ЦЗС, 5Ц8С, 5Ц9С. Из американских ламп наиболее употребительны 5U4G, 5Y3G, 5V4G, из западноевропейских - EZ-12.

Для ламп всех каскадов (а особенно оконечных) нужно применять только керамические, а не пластмассовые панельки. Панельки ламп предварительных каскадов усиления должны иметь выступающий фланец, на который снаружи надевается металлический цилиндрический экран, защищающий лампу от внешних наводок. Для входных каскадов желательно, чтобы этот экран был не алюминиевым, а железным (его можно сделать из листового кровельного оцинкованного железа).

Трансформаторы и дроссели. Следующими по степени важности после ламп можно считать все виды намоточных деталей, в число которых входят выходные, переходные и силовые трансформаторы, а также дроссели фильтров питания. Остановимся на принципах их изготовления, общих для всех разновидностей, и начнем с материалов для магнитопроводов.

Для выходных трансформаторов низкочастотных каналов (если усилитель двухканальный) лучше всего применять ленточные, О-образные магнитопроводы, что позволяет все обмотки выполнять полностью симметричными (например, две половинки первичной обмотки двухтактного пушпулльного оконечного каскада размещать на двух "половинках" магнитопровода). Это обеспечивает максимальную идентичность их индуктивностсй при строго одинаковом числе витков. Толщина листов железа должна быть не более 0,35 мм. Использование железа толщиной 0,5 мм для выходных трансформаторов недопустимо.

Если все же используется магнитопровод из сборных пластин, то каждая из них обязательно должна быть отлакирована с обеих сторон, чтобы снизить до минимума потери на токи Фуко. То же относится и к пластинам-перемычкам.

Если усилитель двухканальный, то для высокочастотного канала для намотки выходного трансформатора лучше всего использовать ферритовый магнитопровод от выходного трансформатора строчной развертки старых ламповых телевизоров (трансформаторы типа ТВС-110). Более подробно об изготовлении трансформаторов будет рассказано далее.

Проще всего использовать готовый промышленный силовой трансформатор от старых ламповых телевизоров. Для этой цели подходят трансформаторы от телевизоров "Темп-6 (6М, 7, 7М)", так как их практически не нужно дорабатывать. Имеющуюся на таком трансформаторе обмотку накала кинескопа можно использовать для накала лампы первого (входного) каскада усилителя, общую накальную обмотку - для питания накала (через отдельный выпрямитель) ламп остальных каскадов. Правда, при использовании этого трансформатора, имеющего асимметричную вторичную обмотку, придется применить анодный выпрямитель, подробное описание и схема которого приведены в разделе "Источники питания".

В УЗЧ с выходной мощностью более 40 Вт лучше поставить готовый силовой трансформатор от телевизора КВН-49 либо изготовить подобный трансформатор самому по данным, приведенным в конце книги. Если же выходная мощность не превышает 20 Вт, вполне подойдут силовые трансформаторы от старых ламповых приемников "Минск-55", "Минск-Р7", "Нева-51 (52, 55)", "Октябрь", "Рига-

Т689", которые придется переделать.

Для гарантии получения высокого качества трансформатор с необходимыми параметрами можно изготовить самостоятельно.

Дроссели фильтров выпрямителей лучше, и проще всего использовать заводские, предпочтительнее от телевизоров "Темп-3 (6, 7)", "Рубин-102", "Авангард", "Беларусь", или изготовить их по приводимым дальше данным. Принципиально новым для читателей этой книги может оказаться требование обязательной настройки дросселей фильтра в резонанс на частоту 100 Гц. Это необходимо для повышения эффективности фильтрации выпрямленного напряжения.

Наиболее трудоемки в изготовлении выходные трансформаторы.

Здесь не удастся использовать ни один стандартный трансформатор от промышленных приемников и телевизоров, и их придется полностью выполнить самостоятельно, начиная от специального каркаса для обмоток и кончая внешними экранами. Дело это трудоемкое и кропотливое, требует большого внимания и терпения, а также предполагает наличие специального оборудования и приспособлений (в первую очередь - намоточного станка с укладчиком провода "виток к витку" и точным счетчиком числа витков). Поэтому описанию изготовления выходных трансформаторов будет уделено особое внимание.

Конденсаторы

Требования, предъявляемые к конденсаторам и резисторам, предназначенным для использования в современных ламповых усилителях, существенно отличаются от требований для обычной бытовой радиоаппаратуры. Начнем с конденсаторов, и в первую очередь с переходных или разделительных, включаемых между анодом лампы предыдущего каскада и управляющей сеткой последующего.

Как правило, к обкладкам такого конденсатора бывает приложено довольно высокое постоянное напряжение (100...300 В), поэтому первое требование к ним - это соответствующее рабочее напряжение, которое должно по крайней мере на 30...50% превышать реально приложенное в схеме, т.е. иметь паспортное значение 250...500 В.

Нынешнее поколение радиолюбителей, воспитанное на полупроводниковой элементной базе, уже успело отвыкнуть от таких значений рабочих напряжений, поэтому на этот параметр следует обратить особое внимание.

Но главное требование к переходным (разделительным) конденсаторам - это недопустимость сколько-нибудь заметной утечки. Для того чтобы это было понятно, напомним, что переходной конденсатор одним концом подключен к источнику постоянного напряжения 200...300 В (анод предыдущей лампы), а другим - к сетке лампы следующего каскада, в цепи которой включен резистор утечки сетки сопротивлением 0,5...1 МОм. Если даже ток утечки конденсатора составит всего 1 мкА, то на резисторе сопротивлением 1 МОм он создаст падение напряжения в 1 В, а это сдвинет на характеристике рабочую точку лампы также на 1 В, что сделает бессмысленной саму идею создания высококачественного усилителя.

Поэтому все без исключения конденсаторы для переходных цепей должны быть предварительно проверены и отобраны по этому параметру.

Для этого читателю придется собрать устройство по схеме, приведенной на рис. 3, и с его помощью осуществить индивидуальный отбор, подвергнув разбраковке, возможно, не один десяток конденсаторов.

Концепция конструирования современных ламповых УЗЧ

Внимание!

Предостережение 1

Поскольку ток утечки по абсолютной величине весьма мал, для его измерения необходимо воспользоваться гальванометром. А чтобы случайно не вывести этот высокочувствительный и дорогой прибор из строя, необходимо строжайше придерживаться следующего порядка действий:

1. Установить переключатель S3 (смотри схему) в положение "Контроль".

2. Проверить испытуемый конденсатор тестером на отсутствие короткого замыкания (пробоя).

3. Подключить конденсатор к зажимам "Сиспыт".

4. К зажимам "U-" подключить высокое напряжение (300, 400 или 500 В в зависимости от рабочего напряжения конденсатора) и по шкале вольтметра проверить значение напряжения.

5. Переключатель S3 перевести в положение "Работа".

6. Не ранее чем через 30 с нажать на кнопку S2 и посмотреть на шкалу миллиамперметра, стрелка которого не должна отклониться ни на одно деление, после чего кнопку отпустить.

7. Левой рукой нажать кнопку S1, после чего, не отпуская первую кнопку, правой нажать кнопку S2 и по шкале гальванометра определить ток утечки конденсатора.

Предостережение 2

Если в п. б стрелка миллиамперметра хотя бы на ничтожную величину отклонилась от нуля, ни в коем случае не нажимайте на кнопку S1 (гальванометр), а конденсатор отложите как непригодный для использования в вашем УЗЧ.

Какой тип конденсаторов лучше всего применять? Вопрос этот весьма непростой, потому что большинство переходных конденсаторов должны иметь емкость 0,1...0,5 мкФ при рабочем напряжении

300...400 В. Чаще всего это бумажные или металлобумажные конденсаторы, а именно они, как правило, имеют большой ток утечки. Считается, что наилучшей изоляцией (а следовательно, и наименьшим током утечки) обладают конденсаторы с фторопластовой, полистирольной и полипропиленовой изоляцией. Однако большинство радиолюбителей не в состоянии определить тип изоляции конденсатора ни по его внешнему виду, ни даже по маркировке. Поэтому предлагаем на выбор наиболее подходящие типы из числа выпускаемых отечественной промышленностью. Вот эти типы:

КМ-3 0,22 мкФ 250 В; К10-47 0,1...1,0 мкФ 250 и 500 В;

К73-9 0,1...0,15 мкФ 400 В; К73-11 0,1...1,0 мкФ 400 В;

К73-15 0,1...0,22 мкФ 250 и 400 В; К73-16 0,22...1,0 мкФ 400 В;

К73-17 0,1...1,0 мкФ 400 В; К78-2 0,1 мкФ 300 В;

К78-4 0,47...1,0 мкФ 500 В; К78-6 0,12...1,0 мкФ 400 В.

Для низковольтных цепей (например, в устройствах регулировки громкости и тембра, тонкомпенсации, частотно-зависимой обратной связи и т.п.) выбор типов конденсаторов менее критичен по отношению к току утечки и практически не ограничивает конструктора. В то же время для этих цепей на первый план выступает требование минимального отклонения фактической емкости от указанного номинала, что для разделительных конденсаторов несущественно.

Следует отметить, что порой не так важно абсолютное значение емкости конденсатора (оно вполне может отличаться от указанного на схеме даже на 10%), как одинаковость фактической емкости двух конденсаторов в двух одноименных цепях симметричной схемы.

К конденсаторам фильтров выпрямителей или оксидным конденсаторам в катодных цепях ламп требования наименее жесткие. Можно использовать любые имеющиеся в распоряжении типы, лишь бы они обеспечивали достаточный запас по значению рабочего напряжения и подходили по размерам и способу крепления. Необходимо напомнить, что в отдельных узлах (например, в выпрямителе-удвоителе) некоторые конденсаторы имеют незаземленный отрицательный вывод, который обычно соединен с корпусом конденсатора. В этих случаях корпус такого конденсатора должен быть надежно изолирован от корпуса усилителя, чтобы полностью исключить возможность случайного замыкания или поражения током высокого напряжения.

Резисторы

При подборе резисторов радиолюбитель, привыкший работать с транзисторами, столкнется с двумя новыми для него проблемами. Во-первых, в отличие от большинства транзисторных схем для лампового усилителя, где все лампы работают в классе А и, следовательно, потребляют заметную (порой значительную) мощность, существенной становится номинальная мощность резисторов, поэтому дальше в схемах вы сплошь и рядом будете встречаться с обозначением мощности 0,5; 1,0; 2,0 и даже 5,0 и 10,0 Вт. Обратите на эти обозначения должное внимание. Лучше всего использовать в работе резисторы типов МЛТ (ОМЛТ) с допусками 2 и 5%, С2-ЗЗН с допусками 1, 2 и 5%, Р1-4 с допусками 1, 2 и 5%, С 1-4 мощностью 0,5 Вт и допусками 2 и 5 %.

Идеально было бы использовать прецизионные резисторы типов С2-14 или С2-29В с допусками 0,25...1,0%, охватывающие всю шкалу сопротивлений от 10 Ом до 5,1 МОм и мощностей от 0,125 до 2 Вт, однако это может быть накладно.

В качестве резисторов мощностью свыше 5 Вт лучше всего применять типы С5-35В (старое обозначение ПЭВ), С5-37 с допусками 5% или прецизионные типов С5-5 и С5-16 с допусками 0,5...2,0%.

Второй, более существенный момент - это допустимый разброс абсолютных значений. К сожалению, приходится констатировать, что в некоторых цепях требуется применение резисторов с допуском 1-2%. Можно утверждать, что у большинства радиолюбителей таких резисторов в ассортименте не окажется. Поэтому автором был предложен компромиссный вариант, состоящий в том, что вместо одного прецизионного резистора в отдельных ответственных случаях в схемах и на печатных платах предусмотрена "сцепка" из двух последовательно соединенных резисторов.

В этом случае сопротивление одного (основного) резистора выбирается чуть меньше указанного, а его недостаток компенсируется подбором сопротивления второго резистора. Сказанное поясним примером. Пусть на схеме указано суммарное сопротивление сцепки 110 кОм с допуском 1 %. В этом случае из нескольких резисторов указанного номинала с помощью тестера (лучше - цифрового омметра) отбираем резистор, скажем, 105 или 108 кОм и дополнительно к нему из другой группы с номинальным значением 5,1 или 2,0 кОм резистор, имеющий сопротивление 5 или 2 кОм. Это, бесспорно, легче, чем найти резистор сопротивлением, равным точно 110 кОм.

Впрочем, не следует заранее пугаться: в схеме обычно встречается всего несколько резисторов, сопротивление которых столь критично. В большинстве других случаев вполне допустим разброс 5, а в некоторых цепях и до 10%.

В отношении переменных резисторов наибольшие трудности ожидают при применении сдвоенных и спаренных регуляторов громкости и тембра в стереоусилителях. Главный их недостаток состоит в том, что в положении минимального значения (ось - до конца влево) переход движка с графитового покрытия на металлическое основание у двух потенциометров происходит не одновременно: у одного - чуть раньше, у другого - чуть позже, вследствие чего, например, громкость в одном из каналов пропадает полностью, а в другом - нет. Для современного лампового усилителя это считается абсолютно недопустимым.

Если не повезет и вы не сможете подобрать достаточно идентичные сдвоенные потенциометры, придется их доработать. Доработка сведется к тому, что в одном из двух сдвоенных резисторов (а скорее всего в обоих) придется исправить этот дефект чисто механически - подгибанием дужки токосъемника, если это допускает конструкция, или взаимным, навстречу друг другу, смещением платформ, несущих токосъемники.

Кроме того, для обеспечения большего срока службы и предотвращения шорохов и тресков все без исключения оперативные регуляторы (громкость, тембр, стереобаланс) необходимо еще до установки в усилитель вскрыть, протереть рабочую (токонесущую) часть спиртом или чистым бензином (но не автомобильным и уж тем более не растворителем или ацетоном!), затем равномерно смазать чистым техническим вазелином (можно детским, но ни в коем случае не косметическим!), снова аккуратно и плотно закрыть крышками, а в зазор между осью и втулкой капнуть одну (не больше!) каплю машинного или трансформаторного масла.

В качестве установочных и регулировочных переменных резисторов, которыми придется пользоваться крайне редко, в основном при первичной регулировке и настройке усилителя, лучше всего выбирать пыле- и влагозащищенные, с надежным контактом между токосъемником и рабочей поверхностью дужки (например, типов СПЗ-9, СПЗ-16, СПЗ-45б, СП4-2М-б или проволочные подстрочные типов СП5-16В-б и СП5-2В).

Полупроводниковые приборы. Ранее было отмечено, что в современных ламповых усилителях транзисторы и диоды практически не используются ни одной из фирм-производителей.

Дело в том, что ламповые усилители, производимые западными фирмами, как правило, представляют собой либо самостоятельный мощный оконечный блок с линейной АЧХ, стандартным входом (1 или 10 В на нагрузке 600 Ом), выходом в 20, 40, 50 или 100 Вт на нагрузке 4 или 8 Ом без каких-либо регуляторов и индикаторов, либо полный УЗ Ч (моно или стерео - и то и другое встречается одинаково часто) с коммутируемыми входами под стандартные источники звуковых сигналов, регулятором громкости и двумя регуляторами тембра. В стереоусилителях помимо этого иногда присутствует регулятор стереобаланса.

И это все. Никаких эквалайзеров, светодиодных индикаторов уровня сигнала, сигнализаторов перегрузки, экспандеров (расширителей динамического диапазона) - ничего, кроме действительно отличного высококлассного усилителя. А в таком усилителе транзисторы и в самом деле ни к чему.

В нашем случае мы имеем дело не с промышленными разработками, а с конструкциями, которые каждый читатель этой книги будет изготавливать в единственном экземпляре. Поэтому будет не только позволительно, но и оправдано усложнить конструкцию, введя в нее некоторые сервисные дополнения. К их числу следует отнести блок расширенных регулировок тембра (в четырех участках рабочего диапазона), систему индикации предельного неискаженного уровня выходного сигнала, электронно-оптическое устройство для точной установки стереобаланса по реальному сигналу и ряд других.

А поскольку все эти сервисные устройства на сам процесс усиления низкочастотных сигналов влияния не оказывают, вполне разумно выполнять их на транзисторах и полупроводниковых диодах, а не на дополнительных лампах, что мы скрепя сердце и сделаем.
