www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Домашняя фотоэлектрическая система с аккумулятором

Энциклопедия радиоэлектроники и электротехники / Альтернативные источники энергии

Комментарии к статье Комментарии к статье

Солнечная система с аккумуляторами может питать много приборов при условии, что их энергопотребление не превышает мощности генератора. Поэтому необходимо правильно определить мощность системы. Первый шаг в этом направлении - составление спецификации, т.е. технического описания системы.

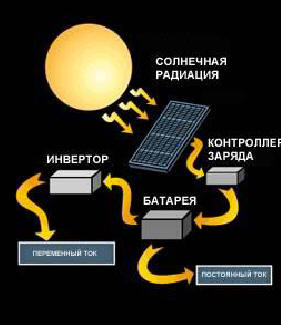

Домашняя фотоэлектрическая система с аккумулятором

Домашняя фотоэлектрическая система с аккумулятором

Расчет энергопотребления

При проектировании домашней фотоэлектрической системы сначала нужно составить список всех электроприборов в доме, выяснить их потребляемую мощность и внести в список.

В таблице внизу даны для справки данные о средней потребляемой мощности некоторых приборов. Однако необходимо помнить, что это всего лишь приблизительные оценки. Чтобы рассчитать потребляемую мощность (E) системы с инвертором (для приборов переменного тока), нужно внести поправку (умножить среднее потребление на коэффициент C, чтобы получить общую мощность).

Прибор Потребляемая мощность, Вт C Общая потребность в электроэнергии, Вт
Флуоресцентные лампы 18 1,5 27
Радио/ магнитофон, 6В 2/8 2,0 4/16
Радиоприемник/ магнитофон, 12В 8/12 1,0 8/12
Небольшой ч/б телевизор 18 1,0 18

Для работы других электроприборов - холодильника, утюга, вентилятора, электроплитки и т.д. - понадобится система большего размера и дороже. Так как эти системы не подчиняются единым стандартам, а зависят от конкретных нужд потребителя, расчет должен выполняться специалистом.

Во-вторых, нужно оценить, сколько времени в течение дня используются те или другие электроприборы. К примеру, лампочка в гостиной горит 10 часов в сутки, а в кладовой - только 10 минут. Запишите эти данные во вторую колонку в следующей таблице. Потом составьте третью колонку, в которую впишите ежедневную потребность в энергии. Чтобы ее определить, нужно умножить мощность прибора на время его работы, например: 27 Вт x 4 часа = 108 Вт·ч. Запишите полученное число в третью колонку - это и есть ваше общее энергопотребление в день.

Прибор Мощность, Вт Кол-во часов работы в день Энергопотребление в день, Вт·ч
Флуор. лампа 27 4 108
Флуор. лампа 27 1 27
Флуор. лампа 27 0,5 13,5
Радиоприемник 6В 4 10 40
Телевизор 15 2 30
Вентилятор 12 3 36
Всего     254

Далее необходимо определить количество солнечной энергии, на которое можно рассчитывать в данной местности. Обычно эти данные можно получить у местного поставщика солнечных батарей или на гидрометеостанции. Важно учитывать два фактора: среднегодовую солнечную радиацию, а также ее среднемесячные значения при наихудших погодных условиях (см. общие сведения в главе "Солнечная радиация").

С помощью первого значения фотоэлектрическую систему можно отрегулировать в соответствии со среднегодовой солнечной радиацией, то есть в некоторые месяцы будет больше энергии, чем требуется, а в другие - меньше. Если вы руководствуетесь второй цифрой, у вас всегда будет как минимум достаточно энергии для удовлетворения ваших потребностей, кроме разве что чрезвычайно продолжительных периодов плохой погоды.

Теперь можно подсчитать номинальную мощность фотоэлектрического модуля. Умножьте значение энергопотребления (Вт·ч в день) на коэффициент 1,7 для поправки на потери энергии в системе, потом разделите на величину солнечной радиации (Вт·ч в день), напр., 280 (Вт·ч/день) x 1,7/ 5 (Вт·ч/день) = 96,2 Вт. К сожалению, выбор номинальной мощности фотоэлектрических модулей ограничен. Используя 50-ваттные модули, можно построить генератор мощностью 50 Вт, 100 Вт, 150 Вт и т.д. Если потребность в энергии составляет 95 Вт, лучше всего ей соответствует система из двух модулей. Если же общая мощность модулей сильно отличается от вашей расчетной величины, придется пользоваться либо недостаточно мощным, либо слишком мощным генератором. В первом случае фотобатарея не сможет удовлетворить общую потребность в энергии. Вам решать, устроит ли вас частичное обеспечение ваших потребностей. Во втором случае у вас будет избыток электроэнергии.

Определение размера батареи зависит от потребности в энергии и от количества фотоэлектрических модулей. В приведенном примере минимальная емкость батареи составит 60 ампер-час (А-ч), а оптимальная - 100 А-ч. Такая батарея сможет сохранять 1200 Вт·ч при 12 В. Этого достаточно для электроснабжения в описанном выше случае, когда дневное потребление энергии составляет 280 Втч.

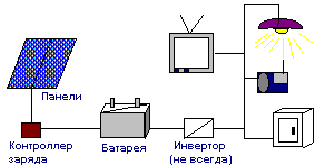

Домашняя фотоэлектрическая система с аккумулятором

Постоянное напряжение

В прошлом почти во всех фотоэлектрических системах использовалось постоянное напряжение 12 В. Широко применялись приборы на 12 В, питавшиеся прямо от батареи. Теперь, с появлением эффективных и надежных инверторов, все чаще в аккумуляторах используется напряжение 24 В. В настоящее время напряжение электрической системы определяется дневным поступлением энергии в течение дня. Системы, производящие и потребляющие менее 2000 Вт·ч в день, лучше всего сочетаются с напряжением в 12 В. Системы, производящие 2000--6000 Вт·ч в день, обычно используют напряжение 24 В. Системы, производящие более 6000 Вт·ч в день, используют 48 В.

Напряжение в сети - это очень важный фактор, который влияет на параметры инвертора, средств управления, зарядного устройства и электропроводки. Однажды купив все эти компоненты, их трудно заменить. Некоторые компоненты системы, например, фотомодули, можно переключить с 12 В на более высокое напряжение, другие - инвертор, проводка и средства контроля - предназначены для определенного напряжения и могут работать только в его рамках.

Аккумулятор

В аккумуляторе накапливается энергия, выработанная солнечным модулем. Аккумулятор компенсирует периоды плохой погоды или слишком высокого энергопотребления (среднесрочное хранение).

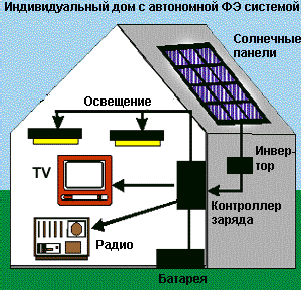

Домашняя фотоэлектрическая система с аккумулятором

Наиболее часто используются автомобильные аккумуляторы, доступные по цене и имеющиеся во всем мире. Однако они предназначены для передачи большого тока в течение короткого промежутка времени. Они плохо выдерживают продолжительные циклы зарядки-разрядки, типичные для солнечных систем. Промышленность выпускает т.н. солнечные аккумуляторы, которые отвечают данным требованиям. Их главная особенность - низкая чувствительность к работе в циклическом режиме.

К сожалению, лишь в немногих развивающихся странах производятся такие батареи, а импортные стоят слишком дорого из-за стоимости перевозки и таможенных сборов. В такой ситуации можно использовать мощные аккумуляторы для грузовиков - это более доступный вариант, хотя и менять их придется чаще.

Для большой фотоэлектрической системы емкости одного аккумулятора может оказаться недостаточно. Тогда можно параллельно подключить несколько аккумуляторов, соединив все положительные и все отрицательные полюса между собой. Для подключения нужно использовать толстую медную проволоку, желательно не длиннее 30 см. При зарядке аккумулятор выделяет потенциально взрывоопасные газы. Поэтому нужно остерегаться открытого огня. Однако выделение газов незначительное, особенно если используется регулятор заряда; так что риск не превышает обычного, связанного с использованием аккумулятора в автомашине. И все же аккумуляторы нуждаются в хорошей вентиляции. Поэтому не стоит накрывать их и прятать в ящики.

Емкость аккумулятора указывается в ампер-часах. К примеру, аккумулятор на 100 А-ч и 12 В может сохранять 1200 Вт·ч (12 В x 100 А-ч). Однако емкость зависит от продолжительности процесса зарядки или разрядки. Период подзарядки указывают как индекс емкости C, например, "C100" для 100 часов. Отметим, что производители могут изготавливать аккумуляторы для разных базовых периодов.

При хранении энергии в аккумуляторе определенное ее количество в процессе хранения теряется. Эффективность автомобильных батарей составляет около 75%, тогда как солнечные аккумуляторы имеют несколько лучшие показатели. Часть емкости аккумулятора теряется при каждом цикле заряд-разряд, пока не снижается настолько, что его приходится заменять. Солнечные аккумуляторы служат дольше, чем мощные автомобильные, срок службы которых составляет 2-3 года.

Определение размера аккумулятора

Важно, чтобы размер батареи позволял хранить энергию как минимум в течение 4 дней. Представим себе систему, которая потребляет 2480 Вт·ч в день. Разделив эту цифру на напряжение 12 вольт, получим дневное потребление 206 А-ч. Значит, 4 дня хранения равняются: 4 дня x 206 А-ч в день, равно 824 А-ч. Если используется свинцовая батарея, к этой цифре нужно прибавить 20%, чтобы аккумулятор никогда не разряжался полностью. Значит, емкость нашего идеального свинцового аккумулятора составляет 989 А-ч. Если же используется кадмиево-никелевая или железоникелевая батарея, дополнительные 20% емкости не требуются, т.к. щелочным аккумуляторам не вредит регулярная полная разрядка.

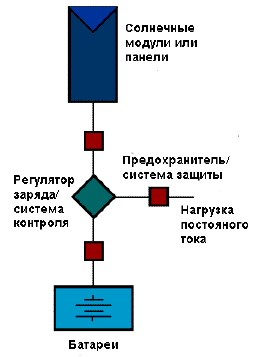

Регулятор заряда

Аккумулятор прослужит несколько лет только в том случае, если он используется вместе с качественным регулятором заряда, который защищает батарею от чрезмерной зарядки и глубокой разрядки. Если батарея полностью заряжена, регулятор снижает уровень тока, вырабатываемого солнечным модулем до величины, компенсирующей естественные потери заряда. И наоборот, регулятор прерывает поставку энергии на потребляющие приборы, когда аккумулятор разряжается до критического уровня. Таким образом, внезапное прекращение энергоснабжения может быть вызвано не поломкой в системе, а результатом действия этого защитного механизма.

Домашняя фотоэлектрическая система с аккумулятором

Регуляторы заряда - электронные устройства, которые также могут пострадать в результате неисправностей либо некорректного обращения с системой. Более совершенные модели оборудованы предохранителями для предотвращения повреждения регулятора и других компонентов системы. Среди них - предохранители против короткого замыкания и изменения полярности (когда перепутаны полюса +/-), блокировочный диод, который препятствует разрядке батареи в ночное время. Многие модели оборудованы светодиодами, которые отмечают состояние работы и поломки системы. В некоторых моделях отмечается даже уровень зарядки батареи, хотя его весьма трудно определить с точностью.

Домашняя фотоэлектрическая система с аккумулятором

Инвертор

Инвертор превращает постоянный ток низкого напряжения в стандартный переменный (120 или 240 В, 50 или 60 Гц). Инверторы бывают от 250 Вт (стоимостью около 300 долларов) до свыше 8000 Вт (около 6 000 долларов). Электричество, вырабатываемое современными синусоидальными инверторами, отличается лучшим качеством, чем то, которое поступает к вам домой из местной энергосистемы.

Домашняя фотоэлектрическая система с аккумулятором

Существуют также "модифицированные" синусоидальные инверторы - они не так дороги, но при этом пригодны для большинства домашних задач. Они могут создавать небольшие помехи, "шум" в электронном оборудовании и телефонах. Инвертор может служить "буфером" между домом и коммунальной энергосистемой, позволяя продавать избыток электроэнергии в общую электросеть.

Домашняя фотоэлектрическая система с аккумулятором

Кабели

Лучший способ избежать ненужных потерь - использование соответствующих электрокабелей и правильное их подключение к приборам. Кабель должен быть максимально коротким. Провода, соединяющие различные приборы, должны иметь площадь поперечного сечения не менее 1,6 мм2.

Чтобы падение напряжения не превышало 3%, кабель между солнечным модулем и аккумулятором должен иметь поперечное сечение 0,35 мм2 (12- вольтная система) или 0,17 мм2 (24 В) на 1 метр на один модуль. То есть, кабель длиной 10 м для двух модулей должен быть не тоньше: 10 x 2 x 0,35 мм2 = 7 мм2. Поскольку с кабелем больше 10 мм2 в сечении трудно обращаться, и еще труднее найти, иногда приходится смириться с более высокими потерями. Если часть кабеля пролегает под открытым небом, он должен быть устойчивым к плохим погодным условиям. Очень важна также его устойчивость к ультрафиолетовому излучению.

Устройства слежения за Солнцем

Фотоэлектрические модули работают лучше всего тогда, когда фотоэлементы расположены перпендикулярно солнечным лучам. Слежение за Солнцем может привести к увеличению ежегодного производства энергии на 10% зимой и на 40% летом по сравнению с неподвижно закрепленным фотоэлектрическим модулем. "Слежение" реализуется с помощью монтажа солнечного модуля на подвижной платформе, поворачивающейся за Солнцем. Прежде всего, нужно сопоставить преимущество лишней энергии, полученной благодаря слежению за Солнцем, со стоимостью монтажа и техобслуживания системы слежения.

Устройства слежения недешевы. Во многих странах не имеет экономического смысла устанавливать слежение за Солнцем для менее чем восьми солнечных панелей (например, в США). При использовании восьми фотоэлектрических модулей мы получим больше энергии, если потратим деньги на увеличение числа панелей, а не на установку слежения. Только при восьми и более панелях устройство слежения окупится. У этого правила есть и исключения: к примеру, когда фотоэлектрические панели напрямую питают водяной насос, без аккумулятора, - тогда слежение за Солнцем выгодно для двух и более модулей. Это связано с техническими характеристиками, например, с максимальным напряжением, необходимым для питания двигателя насоса.

Лампы

Благодаря их высокой эффективности и долгому сроку службы, энергосберегающие лампы рекомендуется использовать в фотоэлектрических системах. Люминесцентные лампы или новые компактные флуоресцентные лампы (КФЛ) применимы во многих случаях. 18-ваттная КФЛ заменяет традиционную лампочку накаливания 100 ватт. Если эти лампы питаются от системы постоянного тока, они требуют электронного балласта.

Качество балласта может быть самым разным, вплоть до неудовлетворительного. Низкокачественный балласт повлечет за собой дополнительные расходы по постоянной замене ламп. Балласт обязательно должен быть эффективным, обеспечивать большое количество включений, надежное зажигание при низких температурах и низком напряжении (10,5 В), а также защиту от коротких замыканий, разомкнутого контура, изменения полярности и радиопомех. Несмотря на то, что большинство компактных флуоресцентных ламп работают только с переменным током, некоторые компании предлагают и такие лампы, которые питаются от постоянного тока.

Срок эксплуатации и калькуляция цен компонентов

Очень важным фактором экономического анализа является срок эксплуатации фотоэлектрической системы. Сроки службы разных компонентов солнечного энергоснабжения подсчитаны на основе опыта, накопленного за последние годы.

  • Срок службы фотоэлектрических панелей оценивается в 20 лет. Надлежащая герметизация и применение закаленного стекла с низким содержанием железа способны удлинить этот срок.
  • Каркасы и крепления из оцинкованного железа используются в большинстве фотоэлектрических систем. Хорошо оцинкованные материалы должны прослужить так же долго, как и панели, хотя могут и потребовать ремонта.
  • Аккумулятор. В зависимости от характера цикла заряд/разряд, средний срок службы так называемых "солнечных аккумуляторов" составляет 4 года.
  • Зарядные устройства аккумуляторов рассчитаны по меньшей мере на 10 лет.
  • Инверторы обычно служат не менее 10 лет.

Примерные данные для калькуляции цен на некоторые компоненты:

  • Инвертор - USD 0,50/Вт
  • Каркас (оцинкованный) - USD 0,30/Вт
  • Средства контроля - USD 0,50/Вт
  • Кабель - USD 0,70/м
  • Местные стационарные аккумуляторные батареи - USD 100/кВт·ч
  • Фотоэлектрические модули - USD 5 /Вт
