Адмиралтейские якоря. Чертеж, описание

МОДЕЛИРОВАНИЕ
Бесплатная библиотека / Справочник / Моделирование

Адмиралтейские якоря. Советы моделисту

Моделирование

На гребно-парусных судах времен средневековья применялись четырехлапые якоря-кошки и двурогие якоря с деревянным штоком, похожие на адмиралтейские, которые появились ко второй половине XIX века. На португальских и испанских каравеллах и галионах, голландских флейтах, венецианских трабаколлах и других судах якоря в походном положении подвешивались и крепились оттяжкой через блок под бушпритом или принайтовливались горизонтально к планширю фальшборта, прочность которого в районе скул увеличивали за счет дополнительных книц.

Для подъема якорей на этих судах применялись блоки, полиспасты, стрелы, ручные брашпили и деревянные кнехты. Ошибку допускают те судомоделисты, которые на модели парусного судна, относящегося к периоду средневековья, делают крамболы и шпиля. История кораблестроения свидетельствует, что эти приспособления якорного устройства появились лишь во второй половине XVII веха.

В прошлом веке система уборки адмиралтейского якоря на судно усовершенствовалась. Громоздкие деревянные крамболы и пентер-балки заменили поворотными железными кат- и фиш-балками. Позже на смену нм пришли краны, которые ставились ва баке судна и могли свободно поворачиваться в обе стороны. В атом случае на веретене якоря стали делать скобу, в которую закладывался гак подъемных талей крана. Уложенный на скуле или ка палубе судна якорь крепился двумя цепями - пертулинем и рустовом (за скобу и за нижнюю часть веретена).

Эти цепи своими концевыми звеньями закладывали в специальное приспособление на баке судна, получившие название "якорная машина", или "вальцы боцмана". Оно значительно ускоряло и облегчало отдачу якоря. Запасные адмиралтейские якоря обычно хранили на Паке уложенными на палубе плашмя. При атом железный шток якоря укладывали вдоль его -веретена.

На парусных судах XVII-XX веков применялись якоря адмиралтейского типа с деревянным и железным штоками, якорь Роджера и якорь Тротмана.

С учреждением адмиралтейского стандарта в 1852 году (его чертежи были опубликованы в "М-К" №4, 1980 г.), который воплотил я себе наивыгоднейшие пропорции и формы лучших конструкций, в мировом производстве якорей отмечается определенная унификация чертежа. Якоря стали походить друг на друга как братья-близнецы. Позже якорные мастера различных стран стали по своему усмотрению изменять пропорции и форму адмиралтейского якоря, форму его лап.

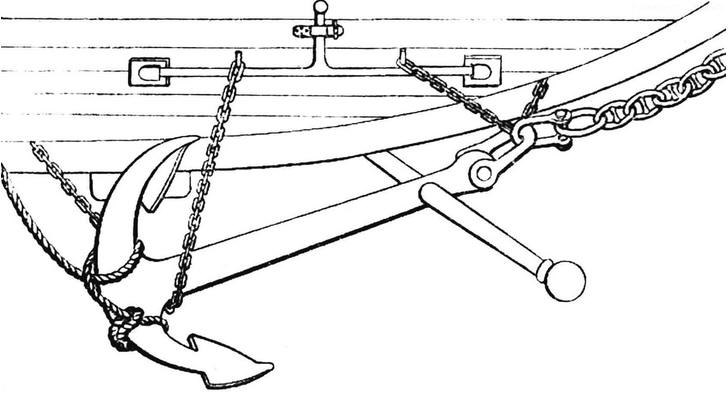

Рис. 1. Якорная машинка. Она позволила освободить одновременно и рустов и пертулишь

Адмиралтейские якоря

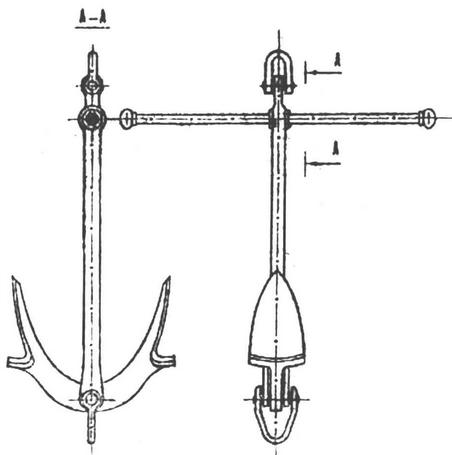

Рис. 2. Чертеж современного адмиралтейского якоря. Такие якоря изготавливаются весом от 50 до 2000 кг

Адмиралтейские якоря

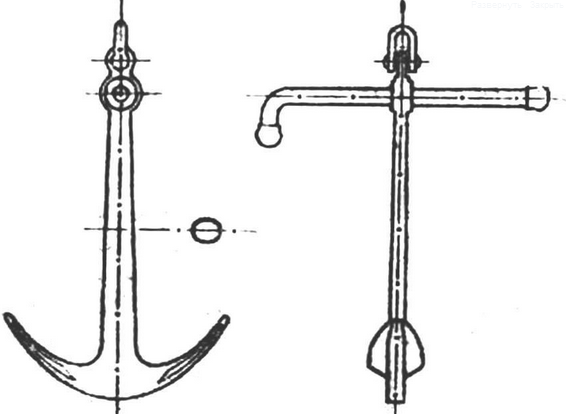

Рис. 3. Якорь Роджера

Адмиралтейские якоря

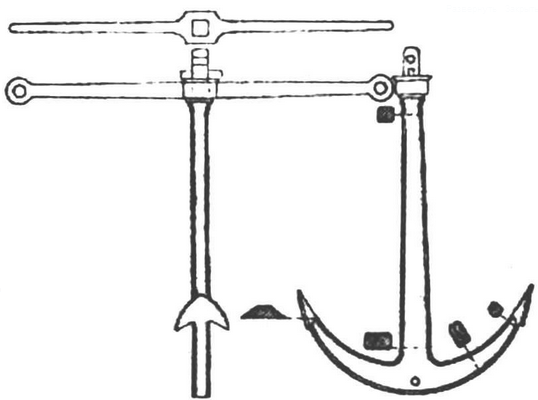

Рис. 4. Якорь Тротмана с качающимися рогами

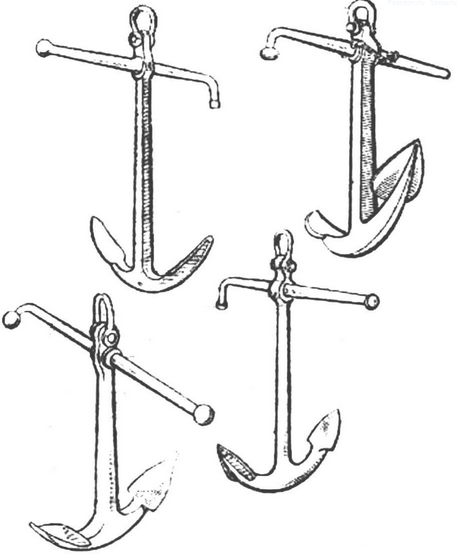

Рис. 5. Современные адмиралтейские якоря

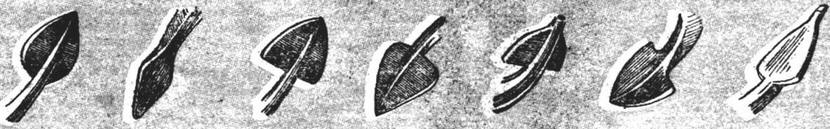

Рис. 6. Формы лап якорей различных фирм

Созданный в глубокой древности, проверенный многовековым опытом и доведенный почти до совершенства якорь адмиралтейского типа отнюдь не собирается полностью уступать соперничающим конструкциям. Его можно встретить на современных парусных учебных барках и кораблях, на малых морских судах, лихтерах, промысловых судах, спортивных яхтах и многих других.

С середины прошлого века на многих военных и торговых судах применяется также якорь Тротмана.
