www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Видеокамеры формата 8 мм. Отличительные особенности форматов, устройство ЛПМ, ремонт

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье Комментарии к статье

Аппаратура записи и воспроизведения видео- и аудиосигналов, использующая магнитную ленту шириной 8 мм, получила довольно широкое распространение в мире, в том числе и в нашей стране. О существующих таких форматах, их отличиях и выпускаемых моделях видеокамер рассказано в этой статье. В ней также рассмотрены конструкции применяемых ЛПМ, на примере модели фирмы SAMSUNG даны рекомендации по его разборке и ремонту.

В этом году исполняется 20 лет со времени выпуска в 1983 г. фирмой SONY первых моделей видеомагнитофонов (ВМ) и видеокамер (ВК), работающих с магнитной лентой шириной 8 мм. Несмотря на активный переход на цифровые технологии при записи сигналов изображения и звука на магнитных, оптических носителях и даже твердотельных (полупроводниковых) устройствах, продолжается выпуск в больших количествах аналоговой аппаратуры видеозаписи, в том числе ВК форматов 8 мм. Парк этой аппаратуры, в том числе и в России, весьма значителен. Однако большой процент в нем составляют аппараты, уже выработавшие ресурс работы и требующие ремонта или технического обслуживания.

Для успешного проведения сервисных мероприятий с ними необходимы техническая литература, эксплуатационная документация, запасные части, специальная оснастка и измерительная техника. К сожалению, информация по форматам 8 мм у нас доступна преимущественно в самом общем виде. Ее совершенно недостаточно для ремонта и обслуживания конкретной аппаратуры, а воспользоваться сведениями по моделям VHS(S-VHS) для такой цели затруднительно из-за многих существенных отличий в схемотехнике и конструктивных особенностей. Поэтому следует более подробно рассказать об устройстве и сервисе ВК форматов 8 мм, об их отличиях от аппаратуры других форматов.

Назвав новый формат VIDEO-8 (сокращенно V8), фирма SONY в 1988 г стала выпускать и аппаратуру высококачественной версии под названием HI-8 (HI8). С тех пор ВК V8/HI8 непрерывно совершенствовались. К их выпуску подключились и другие известные фирмы: HITACHI, CANON, SHARP, SAMSUNG, SANYO и ряд фирм (GRUNDIG, MINOLTA, NOKIA, PENTAX, OLIMPUS, RICON и др.), закупающих комплектацию у выше перечисленных. Большая часть усовершенствований касалась потребительских характеристик ВК (режимов работы, спецэффектов, титров, стабилизации изображения и др.).

Однако в конце 90-х годов фирма SONY значительно улучшила и основные технические параметры ВК. В первую очередь это относится к разрешающей способности изображения по горизонтали. Технология, позволяющая увеличить разрешение, получила название XR-Extended Resolution. Поэтому и форматы получили в наименование эту приставку: VIDEO-8XR/HI-8XR. Причем совместимость их с обычной аппаратурой V8/HI8 сохранилась. Достигнутое увеличение разрешения по сравнению с 250 и 400 линиями обычных ВК V8/HI8 соответственно составило в лучших моделях ВК V8XR 300 линий, а в ВК HI8XR - 450 линий по горизонтали. Особо следует подчеркнуть, что в таких ВК четкость изображения в значительной мере зависит от характеристик преобразователя свет/сигнал и в первую очередь от числа активных пикселей матрицы ПЗС и ее размеров (измеряют в дюймах).

Для примера перечислим сведения о числе пикселей по модельному ряду ВК SONY из каталога [1].

Формат HI8XR: CCD-TR3200 - 440000, CCD-TR840/845 - 520000, CCD-TRV300 - 440000, CCD-TRV99/89 - 360000; Формат V8XR: CCD-TR730 - 360000, CCD-TR640 - 520000, CCD-TR512/511 - 290000, CCD-TR412/411 - 290000.

Обращает на себя внимание то, что в ВК CCD-TRV99/89 (HI8XR) и CCD-TR730 (V8XR) применены матрицы ПЗС с одинаковым числом пикселей, а в модели CCD-TR640 установлена матрица ПЗС с чрезмерно большим для записи в формате V8 числом пикселей. Это нужно помнить при покупке ВК, так как по качеству изображения при воспроизведении сделанной записи некоторые модели форматов V8XR и HI8XR бывают равнозначными (конечно, только по четкости).

Коротко рассмотрим некоторые наиболее значимые нововведения, примененные в ВК форматов V8(XR)/HI8(XR). Функция NIGHT SHOT - съемка в полной темноте (SONY 1998 г.) - реализована при отключении оптического фильтра, подавляющего ИК лучи, и освещении объектов встроенным в ВК источником ИК излучения. При этом можно снимать сюжеты в черно-белом виде на расстоянии до 5...6 м. Новые видеоголовки HYPERMIG в сочетании с технологией XR позволяют улучшить соотношение сигнал/шум на 30 % по сигналу яркости и на 10 % по сигналу цветности. Технология STAMINA (SONY 1998 г.) - оптимизация потребления энергии - обеспечивает непрерывную работу до 12 ч от одной зарядки ионнолитиевых аккумуляторов. "Интеллектуальные" аккумуляторы INFO LITHIUM (SONY, 1998 г.) информируют о возможном времени работы с ними с точностью до 1 мин. Системы STEADYSHOT и SUPERSTEADYSHOT (SONY) гарантируют максимальную компенсацию дрожания изображения с помощью оптической призмы или специальной матрицы ПЗС на 8000000 пикселей. Применена система LASER LINK дистанционной передачи (до 10 м) сигналов изображения и звука на ИК лучах. Подключаемый к телевизору приемник ИК лучей SONY - IFT-R10 обычно поставляют дополнительно (за отдельную плату). Получены цифровые спецэффекты при записи: стоп-кадр, стробирование, растяжение/сжатие и др.

Весной 1999 г. фирма SONY приступила к продаже ВК нового цифрового формата DIGITAL-8 (D8). И это несмотря на то, что к тому времени большинство фирм-изготовителей ориентировались на единый цифровой формат бытовой записи MINI DV, в том числе и сама SONY выпускающая целую линейку таких моделей. Потенциал формата D8 очень высок: цифровая запись обеспечивается на серийных видеокассетах HI8, а они почти втрое дешевле кассет MINI DV, ВК позволяют воспроизводить записи в форматах V8/HI8, цены на модели D8 ниже, чем камер MINI DV. Эти три фактора способны значительно продлить жизнь аппаратуры видеозаписи форматов 8 мм.

К концу 2000 г. на российском рынке были представлены 10 моделей цифровых ВК D8 фирмы SONY и около 40 моделей MINI DV фирм CANON, JVC, PANASONIC, SONY, SHARP, THOMSON. Цены ВК D8 - от 800 до 1400 долл. (самая дешевая - SONY - DCR-TRV120), а ВК MINI DV - от 950 до 3000 долл. (самая дешевая - PANASONIC - NV-DS11EN). В этом же году новый формат поддержала фирма HITACHI, выпустив две модели ВК D8: VMD-865LA и VMD-965LA.

Рассмотрим технические особенности и характеристики ВК D8 в сравнении с моделями форматов V8/HI8, сведения о которых даны в [2, 3]. В ВК D8 втрое увеличена скорость вращения БВГ - 4500 об/мин. Скорость протяжки ленты также возросла до 28,7 мм/с. В ВК V8 (PAL, SP) она равна 20,05 мм/с. Это связано с не очень высокими характеристиками магнитных лент HI8. Увеличение скорости их протяжки, естественно, привело к снижению времени записи: двухчасовой кассеты HI8 хватает на 1 ч 20 мин, а одночасовой - на 40 мин. Ксожалению, повышенная скорость головка/лента снижает ресурс работы видеоголовок.

С увеличением скоростей претерпела изменение и сигналограмма. В формате D8 каждый кадр записывается на шести (PAL) или пяти (NTSC) наклонных строчках, причем каждая из них записывается двумя видеоголовками (они переключаются в середине ленты). Кроме того, из-за уменьшения ширины дорожек записи потребовалось уменьшить и длину зазоров видеоголовок примерно до 16 мкм. В формате V8 ширина дорожки записи - 34,4 (PAL) или 20,5 (NTSC) мкм.

500 линий по горизонтали - такова разрешающая способность формата D8. Кроме того, в новых ВК предусмотрено цифровое устройство I.LINK с выходом на шину данных, работающую по международному стандарту IEEE1394 при скоростях передачи от 100 до 400 М Б/с. Через устройство I.LINK возможна "оцифровка" записей в форматах V8/HI8, а в некоторых моделях - и внешних сигналов. Связь с компьютером может быть обеспечена и через специальную миниатюрную карточку памяти MEMORY STICK емкостью до 8 МБ, а в перспективе до 128 МБ. Специальный слот для карточки имеют все ВК SONY второго поколения (выпуска 2000-2001 гг.). Есть модели, которые оснащены встроенным цветным принтером для распечатки фотокадров размерами 5x9 см из буферной памяти или флэш-памяти, вставленной в тот же слот MEMORY STICK (модель SONY - DCR-TRV820).

Вопросы сервиса и ремонта моделей новых поколений аппаратуры 8 мм у нас возникнут еще не скоро. Поэтому рассмотрим особенности схемотехники, конструкции и функционирования наиболее распространенных у нас ВК V8. Их принципиальные отличия от ВК VHS/VHS-C касаются только видеомагнитофонных секций. Камерные головки, системы управления, электропривод, источники питания, сетевые адаптеры и некоторые другие узлы не имеют таких отличий (только схемотехнические). А вот видеомагнитофонные секции в ВК рассматриваемых форматов существенно отличаются как в построении систем авторегулирования (САР), каналов изображения и звука, так и в конструкциях ЛПМ.

Укажем наиболее значимые отличия ВК V8 ("восьмерок") от аппаратуры VHS. В САР ведущего вала фазовый канал "восьмерок" базируется на применении сигналов автотрекинга (ATF), записываемых и воспроизводимых вращающимися видеоголовками. Вообще, понятие "трекинг" для пользователей этих ВК отсутствует (нет таких регуляторов), как и проблем с воспроизведением записей, сделанных на разных ВК. Аналоговые сигналы изображения и звука (ЧМ) записываются и воспроизводятся теми же головками. Однако имеется возможность записи сигналов звука методом ИКМ. В большинстве моделей ВК нет каналов звука, использующих неподвижные универсальные и стирающие головки. Следовательно, в ЛПМ "восьмерок" практически нет неподвижных головок, хотя самим форматом V8 предусмотрены продольные дорожки для звуковых и управляющих сигналов, но в ВК их, как правило, не используют.

Значительное число неисправностей ВК возникает из-за износа и поломок механических узлов ЛПМ. Часто отказы электронных узлов ВК происходят при заправленной кассете, дальнейшее извлечение которой без разборки механизма невозможно. Поэтому для эффективного проведения ремонта необходимо четкое представление об устройстве ЛПМ и способности их разработки/сборки.

С момента выпуска первых ВК формата 8 мм разработано много типов ЛПМ, большая часть которых базируется на технических решениях и патентах фирмы SONY. Чаще всего ЛПМ имеют шахтную систему загрузки кассеты. Однако в монтажных ВМ V8/HI8 используют фронтальную загрузку, как и в аппаратах VHS. К таким ВМ относится аппарат SONY - EV-C3E выпуска 1989-1992 гг. Он имеет ЛПМ с четырьмя двигателями, обеспечивающими привод БВГ и ВВ, заправку кассеты и ленты.

Этот сетевой аппарат размерами 178x88x255 мм и массой 2,2 кг, кроме обычных функций, позволяет монтировать видеоматериалы синхронно с ВК SONY, оснащенной специальным интерфейсом LANK CONTROL (пятиконтактным разъемом CONTROL-L). БВГ с тремя магнитными головками, примененный в этом ВМ, используют во многих моделях ВК SONY выпуска начала 90-х годов с ЛПМ типа U (механизм U). Его устройство представлено в пособии [4], имеющемся в продаже на радиорынках.

Кассетоприемник механизма U шахтного типа жестко закреплен на штампованном основании. Ориентировочные размеры ЛПМ с установленной видеокассетой - 120x105x40 мм.

С целью уменьшения габаритов ВК ЛПМ претерпели существенные изменения. В частности, кассетоприемники стали выполнять в виде выдвигающихся конструкций, что позволило уменьшить их до размеров 90x105x35 мм. Так выполнены ЛПМ (механизм В) более четырех десятков моделей ВК SONY выпуска 1997-1999 гг. Механизм В жестко унифицирован. Его применяют как в дорогих ВК HI8 (например, CCD-TR3100E, 1250 долл.), так и в относительно дешевых ВК VIDE08 (CCD-TR420E, 440 долл.). Отличаются ЛПМ различных ВК этого ряда только типом установленного БВГ. В состав линейки входят следующие ВК SONY: CCD-TR330/340/401/402/420/440/ 510/520/3100/3400; CCD-TRV10/11/ 12/14/21 /22/24/31 /32/34/44/51 /52/53 /54/56/61 /62/64/72/81 /82/91 /94/112/ 212/312/512 и некоторые другие. .

Для заказа запасных частей при проведении ремонта необходимо знать номера деталей по спецификациям механизма В (8 мм MECHANISM DECK, SONY B-MECHANISM). Их можно найти в пособии [5], продающемся на радиорынках.

Выдвигающаяся конструкция кассетоприемника применена и в ряде моделей фирмы SAMSUNG. Устройство ЛПМ, особенности его разборки и ремонта рассмотрим на примере видеокамер SAMSUNG - VP-U12/U15. Его конструкцию демонстрируют рис. 1 и 2.

Видеокамеры формата 8 мм. Отличительные особенности форматов, устройство ЛПМ, ремонт

Цифрами на рис. 1 обозначены: 1 и 2 - выводы двигвтеля заправки; 3 - БВГ; 4 - ведущий двигатель; 5 - шестерня подмотки; 6 - кассетоприемник; 7 - прижимной ролик; 8 - правый направляющий узел; 9 - левый направляющий узел; 10 - программный переключатель; 11 - программная шестерня; 12 - двигатель заправки.

Видеокамеры формата 8 мм. Отличительные особенности форматов, устройство ЛПМ, ремонт

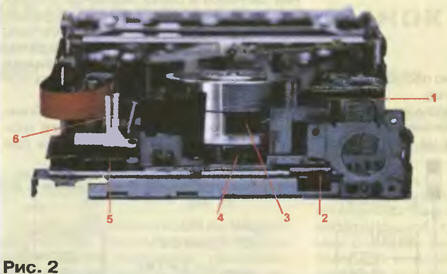

На рис. 2 цифрами помечены разъемы: 1 -двигателя заправки; 2 - нижней части ЛПМ; 3 - вращающегося трансформатора БВГ; 4 - двигателя БВГ; 5 - двигателя ВВ; 6 - кассетоприемника.

Видеокамеры формата 8 мм. Отличительные особенности форматов, устройство ЛПМ, ремонт

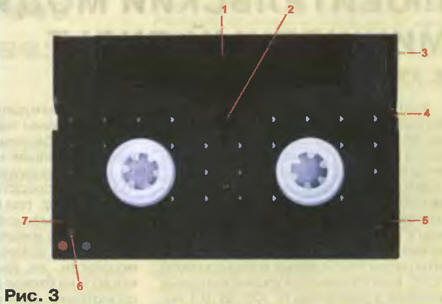

На рис. 3 показан вид снизу на кассету V8. На нем цифрами отмечены: 1 - внутренняя крышка; 2 - отверстие центрального светодиода; 3 - внешняя крышка; 4 - фиксатор крышек; 5 - отверстия для фиксации кассеты; 6 - идентификационные отверстия.

Практический интерес представляет способ разборки ЛПМ неисправных, т. е. не подающих признаков жизни ВК с заправленной кассетой. Чтобы ее извлечь, снимают крышку кассетоприемника (отвинчивают два винта), пластиковое уплотнительное кольцо (расположено сразу за объективом, отвинчивают один винт снизу), узел микрофона (четыре винта) и правую боковую крышку (два винта сзади, четыре винта снизу). При этом открывается доступ к ЛПМ сверху. Для принудительного выброса кассеты подают постоянное напряжение 4...6 В на выводы двигателя заправки 12 (см. рис. 1), предварительно отключив разъем 1 (см. рис. 2): минусовой провод от источника питания подключают к выводу 1 (см. рис. 1), а плюсовой - к выводу 2, включив в какую-нибудь из этих цепей любую кнопку.

Операцию нужно проводить небольшими шагами, нажимая эту кнопку. Первую остановку делают, когда кассетоприемник 6, выдвигаясь, освободит доступ к шестерне подмотки 5. Поворачивая эту шестерню тонкой отверткой против часовой стрелки, убирают петлю ленты внутрь видеокассеты. Снова подают питание кнопкой, пока кассетоприемник не поднимется вверх и можно будет извлечь кассету.

Ремонт ЛПМ необходимо производить, по возможности используя сервисную инструкцию (SERVICE MANUAL). При этом опытный ремонтник может разобрать механизм самостоятельно. Однако нужно обязательно записывать порядок операций по разборке, тип крепежа, а также зарисовывать характерные конфигурации деталей механизма и их взаимоположение. Это позволит без особых проблем снова собрать камеру.

При необходимости покупки или заказа деталей механизма и специализированных электронных компонентов в фирменных сервисных центрах нужно знать названия деталей и их номера (PART NO).

Для ремонта рассматриваемых моделей ВК SAMSUNG в первую очередь могут понадобиться следующие узлы и детали: БВГ - ASS'Y-DRUM (ASS'Y - сборный узел), DE-4UPN-SS (PART NO - 69063-214-360); кассетоприемник - HOUSING-ASS"Y, STS304/ STS303TO5DE4 (PART NO - 620051-0012-00); двигатель заправки - MOTOR-LOADING, DE-4U (PART NO - 66823-0055-00); ведущий двигатель - MOTOR-CAPSTAN, DE-4U (PART NO - 66823-0047-00); прижимной ролик - ARM PINCH RASS'Y, DE-4A (PART NO - 61543-0063-00); программный переключатель - SWITCH-MODE ASS'Y, SRZZOA083ADE-4U (PART NO - 66202-0012-01); программная шестерня - ASS'Y-GEAR CAM MAIN, DE-4A (PART NO - 69063-214-244).

Литература

  1. Каталог "SONY IN SIDE" № 9 за 1998/99 г
  2. Петропавловский Ю. Бытовые видеокамеры. Камкордеры VHS-C - особенности, схемотехника, ремонт. - Радио, 1997, № 11, с. 6-8.
  3. Петропавловский Ю. Видеотехника формата VIDEO-8. SONY - разработчик формата. Сигналограмма, ремонт. - Радио, 1998, № 2, с. 8, 9; № 4, с. 10, 11.
  4. Ремонт и регулировка лентопротяжного механизма видеокамер, видеомагнитофонов и плейеров. - АО ГОНТАР, 1997.
  5. Ремонт и регулировка лентопротяжных механизмов видеомагнитофонов и видеокамер, вып. 6. - 2000.

Автор: Ю.Петропавловский, г.Таганрог
