Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Модуль радиоканала на TDA8304 в 3УСЦТ

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье Комментарии к статье

Описываемый здесь модуль радиоканала (МРК), внешний вид печатной платы которого показан на 1-й с. обложки журнала "Радио" № 1 этого года, предназначен для замены модуля МРК-2 в телевизорах 3УСЦТ. Он имеет относительно небольшие габариты, малое число межблочных соединений, меньший потребляемый ток и улучшенные характеристики систем строчной и кадровой синхронизации. Применение импортного селектора каналов позволило исключить два блока СК-М-24 и СК-Д-24, обеспечить совмещение антенных входов MB и ДМ В, получение высокого коэффициента усиления и приема кабельных поддиапазонов. Кроме того, появилась возможность использовать для управления телевизором модуля синтезатора напряжения МСН-501-9. К недостаткам следует отнести невозможность работы в стандарте B/G (однако в России его не применяют).

Система строчной синхронизации использованной в МРК микросхемы TDA8304 исключает помехи на экране при слабых входных сигналах и наличии шума, а также появление темных полос по краям изображения. В системе кадровой развертки микросхемы улучшена температурная стабильность параметров кадрового сигнала, в результате получена лучшая чересстрочность изображения. Гораздо меньше зависят параметры систем и от напряжения питания.

Более подробно об особенностях работы и функциональных узлах микросхемы рассказано в [1].

При разработке МРК за основу была взята принципиальная схема телевизора "Горизонт-54CTV601" [1], в котором применена микросхема TDA4504B. Отметим, что микросхема TDA8304 отличается от TDA4504B лишь улучшенными характеристиками.

Принципиальная схема МРК изображена на рис. 1.

Модуль радиоканала на TDA8304 в 3УСЦТ

(нажмите для увеличения)

Принимаемый радиосигнал усиливается и преобразуется в сигнал ПЧ 38,9 МГц селектором каналов А1.1. С его выхода IF сигнал проходит через согласующий усилитель на транзисторе VT1 на фильтр ПАВ ZQ1. С его симметричного выхода сигнал подан на процессор радиоканала (выводы 9 и 10 микросхемы DA1). В микросхеме он усиливается и детектируется. С ее вывода 20 видеосигнал (с ПЧ звука 6,5 МГц) приходит на режекторный фильтр ZQ2, где сигнал ПЧ звука подавляется. В результате на базе транзистора VT4 и выводе 16 микросхемы присутствует полный цветовой телевизионный видеосигнал (ПЦТВ).

С выхода эмиттерного повторителя на транзисторе VT4 видеосигнал поступает на разъем Х5, к которому подключают видеовход видеомагнитофона. Одновременно видеосигнал приходит на внутренний коммутатор (через вывод 16) микросхемы DA1. Режимами "AV/TV" телевизора управляет ключ на транзисторе VT6: низкое напряжение (О В) на эмиттере транзистора включает внутренний сигнал (TV), высокое (5 В) - внешний сигнал (AV). Напряжение управления воздействует на вывод 18 микросхемы DA1 и вывод 11 микросхемы DA3 (последний служит для управления коммутатором звука).

Внешний видеосигнал подают на разъем Х4, а выходной и входной сигналы звука - на разъем Х6, к которому подключают видеомагнитофон.

Видеосигнал после коммутации через вывод 15 микросхемы DA1 и цепь R31C29 проходит через разъем Х2 на модуль цветности (МЦ-31-1). Разъем ХЗ - резервный.

С вывода 20 микросхемы DA1 видеосигнал, содержащий ПЧ звука, через цепь C49R61 приходит на полосовой фильтр ZQ3, который выделяет сигнал ПЧ звука 6,5 МГц, поступающий через вывод 3 микросхемы DA3 на демодулятор звука. Дальнейшая обработка звука происходит в этой микросхеме.

С выхода регулируемого усилителя через вывод 17 микросхемы DA3, цепь R74R75C64 и разъем Х7 сигнал 3Ч проходит на усилитель мощности в блоке БУ-3-1. Регулировка громкости обеспечивается изменением постоянного напряжения на выводе 16 микросхемы DA3. Оно приходит на контакт 3 разъема Х11 из блока МСН-501-9. Начальное напряжение задано делителем R69R70.

Работу всех элементов и цепей каждого вывода микросхемы и ее узлов описывать не будем. Рассмотрим здесь лишь особенности подключения выходов синхронизации кадровой и строчной разверток, а также цепей ООС и сигнала стробирования (SSC).

Строчные импульсы запуска с амплитудой, равной 0,8... 1 В, образуются на выводе 29 микросхемы DA1. Пройдя через эмиттерный повторитель на транзисторе VT3, они поступают через контакт 3 соединителя Х9 на модуль строчной развертки МС-1. Цепь подключают так же, как в [2].

По причинам, рассмотренным в [2] (разная форма и амплитуда), импульсы управления выходным каскадом кадровой развертки подают через усилитель-инвертор на транзисторе VT2. С его коллектора кадровые импульсы амплитудой 10...11 В приходят через контакт 7 соединителя Х10 на модуль кадровой развертки МК-1-1.

Что касается ООС, то она применена без защитных свойств, описанных в [2]. Делитель R27R28 в МРК установлен для восстановления постоянной составляющей в цепи ООС и снятия блокировки с узлов разверток внутри микросхемы DA1. Конденсатор С26 служит для прохождения пилообразной составляющей и предотвращения шунтирования делителя цепями модуля кадровой развертки. Подстроечным резистором R76 регулируют уровень кадрового пилообразного сигнала, а следовательно, частоту кадров. Резистор R14 в модуле МК-1-1 эту функцию уже не выполняет.

Импульсы стробирования SSC через вывод 30 процессора DA1 и контакт 4 соединителя приходят в модуль цветности. Делитель R47R49 уменьшает уровень строчных импульсов обратного хода 60 В до 5 В для образования суперстробирующих импульсов SSC. Делитель R47R48 служит для получения необходимой постоянной составляющей этих импульсов.

Что касается цепи ограничения токов лучей (ОТЛ), то в телевизорах 3УСЦТ при повышении тока кинескопа напряжение в цепи увеличивается, а в телевизоре CTV-601, наоборот, уменьшается. Однако в телевизорах 3УСЦТ есть цепь, в которой напряжение также уменьшается пропорционально току кинескопа. Это - цепь "Сигнал стабилизации". К ней и нужно подключить провод ОТЛ.

В МРК применены подстроечные резисторы СПЗ-38. Остальные резисторы - любые (подходящие по размерам). Конденсатор C38 - К71 -7 с допуском 1 % на напряжение 250 В (обязательно высокостабильный), С7 - К73-17 на напряжение не ниже 63 В. Остальные - импортные малогабаритные. Дроссели - ДПМ, ДМВ.

Катушки L3-L5, L8, фильтр ZQ1 взяты из субмодуля СМРК-1-5. Фильтры ZQ2, ZQ3 - ФП1Р8-63,02, ФП1П8-62,02 соответственно, также есть в СМРК-1-5, но подходят и импортные.

Транзистор КТ368АМ (VT1) заменим на КТ368БМ, КТ399АМ, КТ645Б (VT2) - на КТ645А, КТ3102БМ (VT3-VT5) - на КТ3102 с любой другой буквой, КТ3107БМ (VT6) - на КТ209 также с любым буквенным индексом. Вместо микросхемы TDA8304 можно установить TDA4504B, КР1087ХА6, вместо TDA3827 - КР1087ХА5, а вместо стабилизатора (+5 В) 78L05 - КР1157ЕН502А, но подойдет и КР142ЕН5А.

Узнать характеристики и выбрать нужный селектор каналов поможет статья в [4].

При установке нового МРК следует ввести некоторые изменения в блоки МЦ-31-1,БУ-3-1, ПС и МСН-501 -9 телевизора.

Целесообразней было бы установить в телевизоре модуль МСН-501, но его у автора не было, поэтому ниже описана переделка модуля МСН-501-9. Желающие могут подключить к МРК как МСН-501, так и штатный, УСУ-1-15. В последнем случае необходимо добавить резистор R5, показанный штриховой линией, и скорректировать распайку соответствующих соединителей. Элементы R59, R60, VT5, С48, также показанные штриховой линией, устанавливают в том случае, если к подстроеч-ному резистору R22 в блоке МСН нет доступа. Регулировку "О АПЧГ" при этом делают в блоке МРК, разместив указанные элементы и удалив резистор R57.

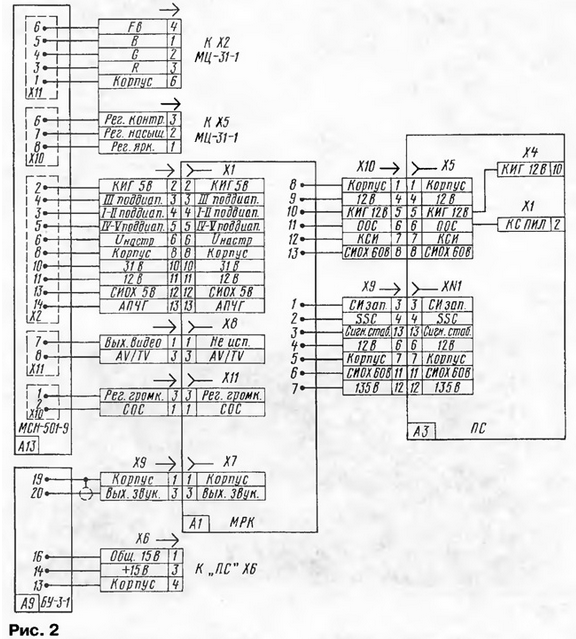

Схема распайки соединительных жгутов, идущих к модулю МРК от блоков телевизора, а также от МРК к плате соединений ПС, изображена на рис. 2.

Модуль радиоканала на TDA8304 в 3УСЦТ

На плате ПС в свободные отверстия для контактов 5 и 6 разъема Х5 вставляют штыри и, подпаяв к ним изолированные провода, соединяют их с контактом 10 разъема Х4 и контактом 2 разъема Х1 платы соответственно.

Так же, как и в [5], все соединительные жгуты, идущие от модуля МСН-501-9, выпаивают, удлиняют и распаивают согласно схеме на рис. 2. В самом блоке МСН-501-9 [6] удаляют элементы R75, R76, R83-R85, VD1, VD14, VD15, VD17, VT17, VT18, VT20, диод VD4 заменяют перемычкой, а резисторы R43 (56 кОм) и R42 (47 кОм) заменяют новыми с номиналами 510 и 620 кОм соответственно.

В модуле цветности МЦ-31-1 [3] следует удалить элементы VD1, R32, а вместо резистора R31 установить перемычку. При использовании блоков МСН-501 и МСН-501-9 резисторы R4-R6 в модуле цветности заменяют перемычками. В блоке БУ-3-1 [3] удаляют элементы R23, R22, VD1, С10 (в случае применения УСУ-1-15 их нужно оставить).

После сборки модуля и проверки на замыкания и ошибки в монтаже его вставляют взамен МРК-2 и подключают все соединители согласно схеме на рис. 2. Перед включением телевизора нужно движки всех подстроенных резисторов установить в среднее положение. То же касается и подстроенного резистора R22 в блоке МСН-501-9. Подстроечники катушек L5, L8 в МРК ввинчивают так, чтобы в катушке L5 подстроечник выступал относительно среза каркаса приблизительно на 3...4 мм, а в катушке L8 - на 1...2 мм.

После включения телевизора должен появиться растр. При его отсутствии проверяют напряжения 12 и 135 (130) В на выходах модуля питания. В случае нормальных значений измеряют напряжение (около 3,3 В) на выводе 5 микросхемы DA1 МРК. Если его нет, проверяют элементы R27, R28, С26, а также наличие напряжения 12 В на контакте 4 разъема Х5 платы ПС.

При свечении растра предварительно устанавливают частоту строк и кадров подстроечными резисторами R46 и R76 соответственно. В модуле питания МП-1 (МП-3-3) выставляют подстроечными резисторами выходные напряжения 135 (130) и 12 В.

Если у вас есть ВЧ генератор и осциллограф, налаживание проводите так, как указано в [1, с. 308]. Следует лишь иметь в виду, что позиционные обозначения регулировочных элементов в МРК различны и придется их сопоставлять с аналогичными функциями в телевизоре CTV-601 (см. выше).

При отсутствии генератора и осциллографа налаживание проводят с использованием авометра (мультиметра). Регулировку начинают с установки частоты и фазы импульсов строчной развертки. Для этого замыкают между собой штыри вилки XN2 в МРК и, вращая движок подстроечного резистора R46, добиваются, чтобы на экране не было наклонных горизонтальных линий и медленного перемещения изображения по горизонтали. После чего размыкают штыри вилки XN2.

Для регулировки фазы управляющих импульсов подстроечным резистором R13 в субмодуле коррекции растра (СКР-1, СКР-2) уменьшают размер изображения по горизонтали и устанавливают движок подстроечного резистора R35 в МРК так, чтобы с левого и правого краев растра не было заворотов и сжатия изображения (симметричность сторон изображения). Затем, вращая движок подстроечного резистора R16, устанавливают напряжение АРУ на выводе 4 селектора каналов А1.1 так, чтобы на изображении при приеме сигналов на всех поддиапазонах отсутствовали шумы, искривления вертикальных линий и затемнения в верхней части растра (негатива).

Далее выключают (блокируют) систему АПЧГ, для чего замыкают штыри вилки XN1 модуля. Кнопками SB8, SB9 в МСН настраиваются на какой-нибудь канал и заносят настройку в память процессора МСН. Постоянно измеряют напряжение на выводе 21 микросхемы DA1 в МРК, которое должно быть в пределах 5,5...6,5 В. Подстроечным резистором R22 в блоке МСН-501-9 в контрольной точке XN3 в МСН устанавливают напряжение 2,5±0,01 В.

Запомнив значение напряжения на выводе 21 микросхемы DA1 в МРК, убирают блокировку системы АПЧГ (размыкают штыри вилки XN1). При этом напряжение на выводе 21 или увеличится до 10...11 В, или уменьшится до 4 В, а настройка на станцию "уйдет". Подстроечником катушки L5 добиваются получения того же значения напряжения на выводе 21 микросхемы, которое было до включения системы АПЧГ Настройка на станцию должна восстановиться. Включая и выключая систему АПЧГ (замыкая и размыкая штыри вилки XN1), проверяют правильность установки АПЧГ: настройка изменяться не должна. Иначе регулировку придется повторить.

После этого кнопкой автоматического поиска работающих каналов в МСН следует настроиться на них. При этом должен быть "захват" канала и его "удержание", а также отсутствие "про-скакивания"станций.

Приступая к настройке канала ПЧ звука (6,5 МГц), настраиваются на работающую станцию и, вращая подстроеч-ник катушки L8 в МРК, добиваются наибольшей громкости звука с наименьшими шумами.

Далее проверяют работу переключателей AV/TV. Нажав на кнопку "AV" пульта ДУ, убеждаются присутствия картинки и звука от видеомагнитофона, предварительно подав с него сигналы на разъемы Х4-Х6 модуля. При нажатии на кнопку "TV" происходит возвращение приема эфирных программ.

Подстроечным резистором R66 устанавливают уровень выходного сигнала звука на видеомагнитофон.

Селектор каналов (тюнер) желательно установить с антенным входом типа FONO, позволяющим применить переходный кабель между тюнером и входным антенным гнездом телевизора. Тюнеры с входным гнездом SNIR для непосредственного подключения антенного кабеля к тюнеру неудобны, так как придется подключать кабель снизу задней стенки телевизора, для чего в ней необходимо будет вырезать окно.

Гнездо для подключения видеомагнитофона ОНЦ-ВГ-5/16-Р можно установить взамен освободившегося антенного гнезда диапазона ДМВ. Правда, для этого придется расширить отверстие.

Демодулятором звука может служить и микросборка УПЧЗ-2 в типовом включении. Это немного упростит узел, исключит процесс настройки на ПЧ звука, а необходимость в катушке L8 отпадет.
