www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Dendy: выбор, эксплуатация, ремонт

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье Комментарии к статье

Автор предлагаемой статьи имеет богатый опыт эксплуатации игровых приставок и даже организовал прокат картриджей к ним. Он рассказывает читателям о проблемах, с которыми чаще всего приходится сталкиваться, и способах их решения.

ВЫБОР ПРИСТАВКИ

Отправляясь покупать телевизионную игровую приставку "Dendy" или подобную ей, возьмите напрокат или купите картридж с наиболее длинной и отличающейся хорошей графикой игрой (например, "Принц Персии"), а еще лучше - картридж, содержащий четыре игры, среди которых есть и упомянутая. Он подойдет далеко не ко всем приставкам - многим из них не хватит оперативной памяти. Естественно, покупать следует ту, на которой работают все игры.

Обратите внимание на приставки, подобные "Dendy-Junior" с "широкими" гнездами для джойстиков, находящимися в передней части корпуса. Они имеют ряд преимуществ: все детали установлены на одной, а не на трех платах, благодаря чему исключается возможность обрыва соединяющих платы проводов; высокочастотный блок тщательно экранирован, что уменьшает создаваемые приставкой радиопомехи; применены более совершенные процессор и другие узлы, позволившие повысить качество изображения и надежность.

Весьма перспективна приставка "Кенга", целиком умещающаяся в джойстике. С ней зачастую прекрасно работают даже те картриджи, которые на других приставках вовсе не запускаются. К сожалению, она имеет существенный в наших условиях недостаток - при поломке отремонтировать ее нельзя.

Важное преимущество приставки "Nintendo" над другими восьмибитными - встроенное ПЗУ с простыми играми, что позволяет пользоваться ею, не подключая картриджа. При его установке ПЗУ автоматически отключается.

ЭКСПЛУАТАЦИЯ ПРИСТАВОК И КАРТРИДЖЕЙ

Никогда не вставляйте и не вынимайте картридж при включенном питании - это может привести к отказу его или всей приставки! Выключать приставку следует с помощью предназначенного для этого выключателя, а не выдергивая штекер включенного в сеть блока питания. Не нажимайте одновременно на кнопки джойстика и кнопку "RESET" на приставке - это может вывести из строя джойстик.

Для приставки и картриджей опасны экстремальные температуры, поэтому берегите их от мороза и прямых солнечных лучей. Не допускайте попадания в них воды, ацетона или бензина. Загрязненные контакты разъемов можно протирать только чистым спиртом, но ни в коем случае не спиртными напитками или одеколоном - после них остается трудноудаляемый налет. Не доводите контакты до состояния, когда накопившуюся грязь удается снять только ножом или наждачной бумагой. Такая чистка неизбежно повреждает имеющийся на них защитный слой, в результате чего процесс окисления только ускоряется.

Картинки на корпусе картриджей легко поцарапать, а после длительной эксплуатации они стираются. Этого не произойдет, если защитить их клейкой лентой ("скотчем") достаточной ширины. Старайтесь приобретать малогабаритные картриджи. Опыт показывает, что они механически более прочны.

НЕИСПРАВНОСТИ КАРТРИДЖЕЙ

Допустим, все правила соблюдались, но картридж перестал работать и чистка контактов не помогает. Если приставка исправна (это проверяют, установив другой картридж), то попробуйте несколько раз нажать кнопку "RESET" - иногда это дает положительный результат.

Бывает, что картридж, не создающий на других приставках никаких проблем, именно на вашей работать "не хочет". Некоторые приставки удается сделать менее критичными к его параметрам, подключив конденсатор емкостью 10 пФ параллельно кварцевому резонатору, находящемуся на процессорной плате. Но чаще причина в другом - слишком велики отклонения размеров деталей картриджа (чаще всего платы) от номинальных (это бывает, если он изготовлен "пиратской" фирмой) или повреждены упоры, фиксирующие его плату в корпусе. В результате некоторые контакты розетки "CARTRIDGE" не соединяются с соответствующими площадками на плате.

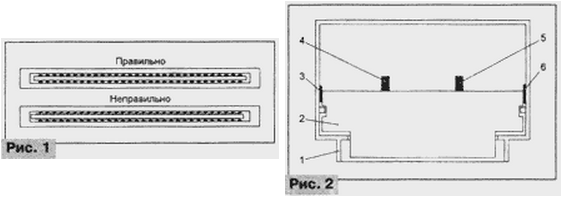

Чтобы исправить дефект, снимите с приставки корпус, а с картриджа - переднюю крышку и вставьте его в розетку. Добейтесь совмещения контактов платы и розетки и отсутствия зазоров между ними (рис. 1). Правильное положение необходимо зафиксировать, установив между корпусом картриджа 1 (рис. 2) и его платой 2 прокладки 3 или 6 (или и 3, и 6) и упоры 4, 5 подходящего размера из любого изоляционного материала и закрепив их клеем. Если печатная плата слишком тонка, нанесите паяльником на ее контактные площадки немного припоя. Но не переусердствуйте - слишком толстый слой может повредить контакты розетки. Отремонтированный картридж закройте крышкой и, несколько раз вставив и вынув его, убедитесь в надежности контакта.

Dendy: выбор, эксплуатация, ремонт

Бывает, что картридж не до конца входит в розетку из-за того, что упирается в имеющийся в приставке рычагвыталкиватель. Попробуйте немного подпилить его корпус в местах упора, а если подобных картриджей много, разобрав приставку, подпилите концы выталкивателя.

Некоторые игроки в спешке или по неаккуратности вставляют картридж в приставку "задом наперед" (развернув на 180 ° ). Это нередко влечет за собой выход из строя обоих устройств. Защитить их можно с помощью маломощного диода любого типа (лучше германиевого, например, серии Д9 с любым буквенным индексом). Его включают в разрыв печатного проводника цепи питания +5 В на плате картриджа (рис. 3). Проводник разрезают в любом месте от контакта разъема до первого из соединенных с ним элементов устройства. В случаях, когда цепь питания продублирована с другой стороны платы, придется разрезать и второй проводник.

Dendy: выбор, эксплуатация, ремонт

Иногда во время игры изображение на экране останавливается и на манипуляции с джойстиком не реагирует. Приходится перезапускать приставку, выключая и вновь включая питание. Избавиться от "зависаний" часто помогает оксидный конденсатор емкостью 4,7...47 мкФ с номинальным напряжением не менее 6,3 В, включенный между шинами питания картриджа в соответствии с рис. 4.

НЕИСПРАВНОСТИ БЛОКА ПИТАНИЯ

Часто причина неработоспособности приставки находится в цепях питания. Поэтому, включив ее, прежде всего проверьте, горит ли светодиодный индикатор. Если нет, убедитесь в правильности и надежности подключения блока питания (сетевого адаптера) и измерьте вольтметром напряжение на контактах его штекера. У отключенного от приставки блока оно должно быть около 14, а у подключенного к ней - не менее 9 В. Выход адаптера из строя вполне вероятен, так как при длительной работе он очень сильно нагревается. Анализ отказов показал, что в 90 % случаев причина перегрева - слишком большой ток утечки оксидного конденсатора фильтра. Его замена на исправный снизит температуру блока и повысит надежность.

При необходимости игровую приставку можно питать от блоков питания, предназначенных для радиоприемников. Пригодны те из них, которые дают стабилизированное напряжение 6 В при токе не менее 0,1 А. Для увеличения выходного напряжения внутренний стабилизатор блока необходимо отключить, для чего проводники, идущие к выходному штекеру, соединить непосредственно с диодным мостом, как показано на рис. 5. Не забудьте, что с центральным контактом должен быть соединен отрицательный полюс выпрямителя.

Dendy: выбор, эксплуатация, ремонт
Рис. 5

Чтобы штекер, предназначенный для подключения к радиоприемнику, вошел в гнездо приставки, его пластмассовую часть следует опилить напильником. Иногда в результате длительной эксплуатации контакт нарушается именно в этом гнезде. Конечно, можно заменить его новым, но и старое еще поработает, если подогнуть шилом имеющуюся в нем контактную пластину.

Если блок питания исправен, а приставка все-таки не работает и светодиод на ней не горит, почти наверняка вышла из строя находящаяся на процессорной плате микросхема стабилизатора напряжения +5 В. Ее можно заменить аналогичной отечественной КР142ЕН5А или КР142ЕН5В. В случае, если для микросхемы не предусмотрен теплоотвод (на чем только не экономят изготовители!), его нужно обязательно установить.

НЕИСПРАВНОСТИ ДЖОЙСТИКОВ

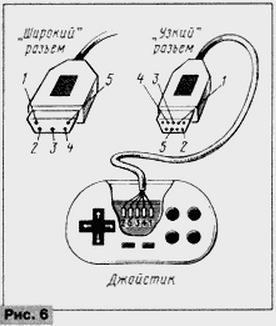

Для начала проверьте омметром целостность проводов кабеля, соединяющего джойстик с приставкой. Сделать это поможет рис. 6.

Dendy: выбор, эксплуатация, ремонт

Если обрыв обнаружен, достаточно устранить его - и джойстик заработает. Прежде всего, постарайтесь найти место обрыва. Как правило, провода ломаются недалеко от контактных площадок платы в местах частых перегибов. Неисправную часть кабеля можно отрезать и, зачистив провода исправной, припаять их к соответствующим площадкам. Если место обрыва найти не удалось или исправная часть кабеля слишком коротка, остается срезать изоляцию у соответствующего контакта разъема, обнажив его хвостовую часть, и припаять вместо оборванного отрезок изолированного провода подходящей длины. Место пайки залейте герметиком или клеем, а дополнительный провод прикрепите к кабелю изоляционной лентой.

Если же кабели и разъем исправны, отремонтировать джойстик будет довольно сложно. Некоторые рекомендации на этот счет имеются в статье С. Рюмика "Особенности схемотехники восьмибитных видеоприставок" ("Радио", 1997, № 10, с. 27-30; № 12, с. 20-23).

Разъемы джойстиков (в особенности "узкие") очень ненадежны, при длительной эксплуатации контакт в них нарушается. Конечно, если джойстики никогда не отключать, разъемы прослужат дольше, но приставку в таком состоянии не спрячешь в коробку. Рекомендую установить параллельно имеющимся какие-либо более надежные малогабаритные многоконтактные разъемы (например, РШ2НП-1-30). Их ответными частями следует заменить розетки на кабелях джойстиков. Когда же это нежелательно, ограничьтесь изготовлением переходника со старого разъема на новый.

КАК ИЗБАВИТЬСЯ ОТ РАДИОПОМЕХ, СОЗДАВАЕМЫХ ПРИСТАВКОЙ

Многие владельцы приставок "Dendy" замечают, что во время игры они создают сильные помехи бытовой радиоаппаратуре, особенно телевизорам, работающим от комнатных или суррогатных антенн. Это происходит из-за того, что несущая частота сигнала приставки находится в диапазоне, отведенном для телевизионного вещания, а сам он содержит множество паразитных гармонических и комбинационных составляющих. Конечно, можно было бы предусмотреть фильтры, уменьшающие мощность помех до приемлемой величины, но это значительно увеличило бы стоимость видеоприставок.

Наилучшее в этой ситуации решение (кстати, повышающее качество изображения) - не пользоваться высокочастотным ("RF") выходом приставки, подключив ее к низкочастотным входам телевизора (разъемам "ВИДЕОМАГНИТОФОН" или "AUDIO/VIDEO"). Для этого в приставке предусмотрены выходы "AUDIO" и "VIDEO". Попробуйте соединить их с телевизором кабелем для видеомагнитофона.

Не огорчайтесь, если изображение и звук не появились. Возможно, в вашей приставке эти разъемы просто не подключены. Но нужные сигналы есть обязательно - они подаются с процессорной платы на высокочастотный блок. К нему идут четыре провода: общий, с напряжением питания +5 В и сигналами изображения и звука. Обычно у контактных площадок, к которым они припаяны, есть соответствующие надписи. Если их нет, можно найти видеовыход, соединяя центральный контакт разъема "VIDEO" (предварительно отпаяв идущий к нему проводник) поочередно, до появления изображения, с каждой из площадок через оксидный конденсатор емкостью не менее 10 мкФ. К разъему должен быть подключен отрицательный вывод конденсатора. Аналогично находят и сигнал звука. Бывает, что на входе высокочастотного блока он слишком слаб. Тогда попробуйте экспериментально найти на процессорной плате цепь, в которой его амплитуда достаточна.

Если приставка, даже будучи соединенной с телевизором по низкой частоте, все-таки создает помехи, необходимо выключить ее высокочастотный блок, перерезав печатный проводник, по которому подается на него напряжение питания.

Автор: В.Уткин, г.Златоуст Челябинской обл.
