Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Цифровой автомат-регулятор угла O3

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Зажигание

Комментарии к статье Комментарии к статье

В двигателях внутреннего сгорания большинства современных автомобилей текущим углом опережения зажигания (03) управляет в основном механический центробежный регулятор, которому присущи такие недостатки, как нестабильность характеристики и сложность ее изменения, инерционность, нестабильность угла O3, вызванная трением и люфтами в механизме. Предлагаемое вниманию читателей электронное устройство практически свободно от этих недостатков. Благодаря "гибкости конструкции" оно может заменить любой центробежный регулятор. Кстати, актуальность этой темы сейчас неожиданно возросла. Дело в том, что в последние годы в Россию ввезено много автомобилей, оснащенных электронными блоками управления зажиганием, которые время от времени выходят из строя. Их замена в наших условиях не всегда технически возможна, не говоря уже о том, что она крайне дорога. Выходом из такого рода затруднений в некоторых случаях может стать установка самодельных блоков, подобных описанному в этой статье.

Технические характеристики описанного ниже цифрового автоматического регулятора угла 03 отличаются высокой стабильностью и не зависят от температуры окружающей среды. Возможные колебания угла при фиксированной частоте вращения коленчатого вала двигателя не выходят за пределы ±0,25 град. Коррекция угла происходит через каждые полоборота коленчатого вала двигателя, что практически обеспечивает безынерционность устройства. Цифровой регулятор предназначен для работы совместно с цифровым октан-корректором, описанным мной ранее ("Радио", 1987, № 10, с. 34- 37), но может работать и самостоятельно.

Принцип работы цифрового регулятора основан на заполнении реверсивного счетчика импульсами, частота следования которых зависит от частоты вращения коленчатого вала двигателя, и вычитании из него импульсов фиксированной частоты. Запись в счетчик начинается в момент искрообразования, а вычитание из него - в момент размыкания контактов прерывателя. При переходе счетчика в состояние 0 формируется выходной импульс, запускающий систему зажигания, после чего процесс повторяется. Время вычитания и определяет время задержки выходного импульса относительно момента размыкания контактов прерывателя, т. е. угол задержки, вносимый регулятором.

Принципиальная схема цифрового регулятора изображена на рис. 1. Устройство состоит из узла VT3, DD2.1, DD2.4, устраняющего влияние "дребезга" контактов прерывателя, кварцевого таймера DD1, VT1, VT2, DD4-DD6, шифраторов на диодах VD6-VD15, которые определяют характеристику регулятора, генератора прямоугольных импульсов DD2.2, DD2.3, счетчика DD8 с переменным коэффициентом счета, RS-триггера DD3.1, DD3.2, реверсивного счетчика DD9-DD11 и элементов управления. При показанной на рис. 1 схеме включения диодов VD6-VD15 регулятор по характеристике аналогичен механическому центробежному регулятору Р-147А, устанавливаемому на часть автомобилей М-2140иМ-2141.

Цифровой автомат-регулятор угла O3

(нажмите для увеличения)

После включения зажигания RS-триггер DD3.1, DD3.2 может установиться в любое состояние. Предположим, что на выходе элемента DD3.2 будет высокий уровень. Тогда импульсы с частотой около 50 кГц с выхода генератора DD2.2, DD2.3 после деления счетчиком DD8 поступят на вход +1 реверсивного счетчика DD9-DD11.

При появлении на выходе 8 счетчика DD11 сигнала высокого уровня элемент DD7.1 запретит прохождение импульсов на выход Y счетчика DD8 и заполнение реверсивного счетчика прекратится. Число импульсов, учтенных реверсивным счетчиком, определит максимальное время задержки выходного сигнала относительно момента размыкания контактов прерывателя.

После размыкания контактов прерывателя одновибратор DD2.1, DD2.4 сформирует импульс низкого уровня длительностью около 500 мкс, необходимый для устранения влияния "дребезга" контактов прерывателя при их размыкании. Продифференцированный цепью

С6, R20, R21, этот импульс переключит триггер DD3.1, DD3.2. Высокий уровень, появившийся на выходе элемента DD3.1, разрешит прохождение импульсов генератора DD2.2, DD2.3 на вход -1 реверсивного счетчика, а низкий уровень на выходе элемента DD3.2 запретит их прохождение на вход +1.

Дифференцирующая цепь C8R28R29 служит для синхронизации генератора с контактами прерывателя. При переключении реверсивного счетчика DD9- DD11 из состояния 0 в состояние 15 на выходе 0 счетчика DD11 сформируется импульс низкого уровня.

Фронт этого импульса запускает одновибратор, собранный на элементах DD7.4, DD7.3. Импульс высокого уровня с выхода элемента DD7.4 обнулит реверсивный счетчик и счетчики DD1, DD4, DD5, а импульс низкого уровня (длительностью около 20 мкс) с выхода элемента DD7.3 возвращает триггер DD3.2, DD3.1 в исходное состояние.

Так как счетчик DD5 находится в нулевом состоянии, на выходе 0 дешифратора DD6 будет сигнал низкого уровня, который после инвертирования элементом DD7.2 обнулит счетчик DD8 и удержит его в этом состоянии. Следовательно, пока на выходе 0 дешифратора DD6 присутствует сигнал низкого уровня, заполнения реверсивного счетчика DD9-DD11 не произойдет, несмотря на высокий уровень на нижнем по схеме входе элемента DD3.3, и реверсивный счетчик будет находиться в состоянии 0.

Время, в течение которого дешифратор DD6 находится в каждом из состояний 0,1,2,3, определяется коэффициентом счета счетчика DD4, который, в свою очередь, определяется тем, в каком состоянии в текущий момент находится дешифратор DD6, и схемой подключения диодов VD6-VD8. Коэффициент счета счетчика DD8 также определяется состоянием дешифратора DD6 и схемой подключения диодов VD9-VD15.

Рассмотрим формирование характеристики регулятора, показанной на рис. 2. В уже упомянутой выше статье описан принцип формирования характеристики октан-корректора. В его состав также входит реверсивный счетчик, но частота следования заполняющих и вычитающих импульсов не меняется в течение одного периода искрообразования. В этом случае угол задержки, вносимый устройством, постоянен и не зависит от частоты вращения вала двигателя. Характеристика октан-корректора - горизонтальная прямая.

Цифровой автомат-регулятор угла O3
Рис.2

В электронном автоматическом регуляторе угла 03 частота следования импульсов, заполняющих реверсивный счетчик, дискретно меняется в течение одного периода искрообразования, и график зависимости угла 03 от частоты вращения вала двигателя приобретает вид кривой, состоящей из прямых отрезков. Положение точек излома 1, 2, 3 зависит от интервалов времени, в течение которых дешифратор DD6 находится в каждом из состояний 0, 1,2, 3. Интервалы определены коэффициентом счета счетчика DD4, который, в свою очередь, зависит от схемы включения диодов VD6 -VD8.

Частота следования импульсов, заполняющих реверсивный счетчик во время нахождения дешифратора DD6 в каждом из состояний, зависит от коэффициента счета счетчика DD8, который определяется схемой включения диодов VD9 -VD15.

В соответствии со схемой регулятора (см. рис. 1) при частоте вращения вала двигателя более 5000 мин-1 или периоде искрообразования менее 6 мс дешифратор DD6 будет находиться в состоянии 0. Следовательно, на входе R счетчика DD8 будет высокий уровень, импульсов на его выходе не будет, состояние реверсивного счетчика DD9-DD11 не изменяется, поэтому регулятор не задерживает выходной импульс относительно входного.

При уменьшении частоты вращения вала двигателя (см. точку 1 на рис. 2) дешифратор DD6 переключится в состояние 1, на входе R счетчика DD8 появится низкий уровень, начнется заполнение реверсивного счетчика, следовательно, появится задержка выходного импульса относительно момента размыкания контактов прерывателя.

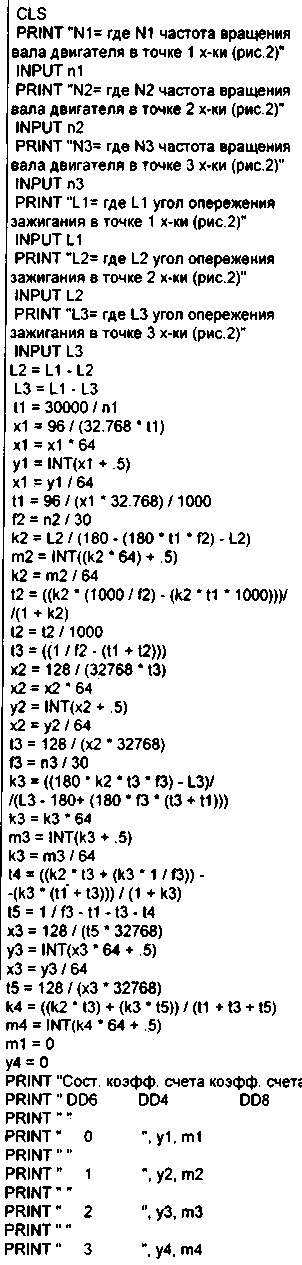

Изменяя схему включения диодов VD6-VD8 и VD9-VD15, можно в широких пределах менять характеристику электронного регулятора. Расчет коэффициентов счета счетчиков DD4 и DD8, а значит, и определение схемы дешифраторов довольно сложен (размер журнальной статьи не позволяет привести его полностью). Для их расчета написана программа (табл. 1) на языке программирования "Q-Basic", которая входит в состав O.C.DPS 6.22 и Windows'95. Внеся незначительные изменения в программу, ее можно использовать на компьютерах "Радио 86РК" и "Spectrum".

Для запуска программы необходимо ввести параметры характеристики центробежного регулятора нужной модели, взятые из технического описания регулятора. Это угол 03 и частота вращения вала двигателя (не путать с частотой вращения кулачка прерывателя) в точках 1, 2, 3 характеристики (рис. 2). Результат работы программы выводится в форме, аналогичной представленной здесь табл.2.

Цифровой автомат-регулятор угла O3
Tab.2

Например, когда дешифратор DD6 находится в состоянии 2, необходимый коэффициент счета счетчика DD8 оказался равным 18/64. Максимальный коэффициент счетчика К155ИЕ8 равен 63/64. Чтобы получить нужный коэффициент счета, необходимо с выхода 2 дешифратора DD6 подать напряжение низкого уровня на те входы счетчика, сумма весовых значений которых равна 63-18=45, т.е. на входы 1, 4, 8 и 32. На остальных входах должен быть единичный уровень.

Это обеспечено включением диодов VD10, VD11 и VD15. На вход 32 счетчика DD8 низкий уровень подан постоянно. В табл. 2 указаны коэффициенты счета счетчиков DD4 и DD8 и коды на их входах при различных состояниях дешифратора DD6 для получения характеристики центробежного регулятора Р-147А автомобиля "Москвич-2140".

Автор: А. Бирюков, г. Москва; Публикация: Н. Большаков, rf.atnn.ru
