www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Высокочувствительный конвертер ДMB

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье Комментарии к статье

Предлагаемый для повторения конвертер преобразует сигналы 21-го - 39-го телевизионных каналов дециметровых волн (ДМВ) в колебания любого из двенадцати каналов метровых волн (MB). Он обладает высокой чувствительностью, избирательностью и большим коэффициентом усиления.
Технические характеристики
Расчетный коэффициент шума на частоте 600 МГц, дБ . . . . 6.5
Коэффициент усиления, дБ . . 15
Входное сопротивление. Ом . . 75
Напряжение питания, В .... ±9
Потребляемый ток, мА, не более 15
Принципиальная схема конвертера показана на рисунке. Приходящий с приемной антенны ДМВ по коаксиальному кабелю с волновым сопротивлением 75 Ом сигнал поступает во входной контур L1C1 с добротностью. равной примерно 25 (полоса пропускания - около 25 МГц). Выбор относительно высокого значения добротности обусловлен необходимостью увеличения чувствительности конвертера и повышения защищенности от помех, возникающих из-за перекрестных искажений при приеме мощных мешающих сигналов. Дальнейшее увеличение добротности за счет уменьшения коэффициентов включения антенны и усилителя радиочастоты (УРЧ) в контур L1C1 приводит к чрезмерной остроте настройки на канал конденсатором С1 и уменьшению КПД входной цепи.

Высокочувствительный конвертер ДMB

УРЧ конвертера - каскодный, на транзисторах VT1, VT2. Его нагрузкой служит контур L2C5. Через конденсатор С6 сигнал проходит на эмиттер транзистора VT3 преобразователя частоты. Соответствующим подключением каскадов к линии 1.2 согласуются выходное (УРЧ) и входное (преобразователя) сопротивления при выбранной добротности контура.

Напряжение гетеродина снимается на базу транзистора VT3 преобразователя с части линии L3. Она образует с конденсатором С9 контур гетеродина, выполненного на транзисторе VT4 по схеме емкостной трехточки. Коэффициент включения транзистора в контур определяется соотношением емкости конденсатора С11 и емкости эмиттерного перехода Сэ. Изменением емкости диода VDI, подключенного к контуру через конденсаторы С8 и С 12, можно плавно подстраивать гетеродин в пределах одного канала. Для этого на диод подано закрывающее его напряжение, которое регулируют переменным резистором R10. Резистор R7 препятствует возникновению дроссельных автоколебаний.

Повышение чувствительности конвертера по сравнению с аналогичными устройствами достигнуто выбором оптимального режима работы транзистора VT1 по коэффициенту шума и использованием стабилизированного двуполярного источника питающих напряжений. Такое питание позволило создать режим общей базы транзисторов конвертора по постоянному току, т. е. соединить базы непосредственно с общим проводом и обойтись без делителей в их цепях и блокировочных конденсаторов по переменному току. Это помогло избавиться от свойственных последним шумов высокочастотного мерцания емкости, уменьшить число деталей и, следовательно, обусловленные ими паразитные емкости и индуктивности. Отсутствие блокировочного конденсатора в цепи базы транзистора VT4 гетеродина позволило получить более высокую чистоту спектра генерируемых колебаний [1]. Кроме того, использование двуполярного источника питания полностью решило задачу термостабилизации каскадов.

Шумы транзистора VT1 зависят как от режима по постоянному току, так и от согласования входа УРЧ. Измерения показали [2], что коэффициент шума каскада на биполярном транзисторе практически не зависит от напряжения коллектор - эмиттер и увеличивается лишь при малых его значениях (менее 3 В). Зависимость же его от коллекторного тока для большинства современных сверхвысокочастотных транзисторов имеет слабо выраженный минимум при значениях 1...5 мА. Самый существенный фактор повышения чувствительности конвертера - это обеспечение так называемого режима оптимального рассогласования на входе УРЧ, при котором коэффициент шума каскада снижается до минимального значения. Расчет такого режима несложен, но предполагает наличие режимно-частотных зависимостей Y-параметров применяемого транзистора, которые не всегда имеются у радиолюбителей. Поэтому, если вместо указанных на схеме предполагается использовать другие транзисторы, можно поступить следующим образом. Так как активная составляющая входной проводимости транзистора зависит от коллекторного тока, максимальной чувствительности конвертера можно добиться изменением его в пределах 1...10 мА. Хотя при этом коллекторный ток вряд ли будет соответствовать минимуму собственных шумов транзистора, проигрыш по коэффициенту шума после тщательной настройки даже в худшем случае не будет превышать 0,5 дБ по сравнению с минимально достижимым [3].

Детали. В конвертере применены постоянные резисторы МЛТ (R1-R3 -группы А, т. е. с нормированным напряжением шумов не более 1 мкВ/В). Переменный резистор R10 - любой, сопротивлением 47...100 кОм. Подстроечные конденсаторы С1, С5, С9 - КПК-МП, проходной С4 - КТП или любой подходящий по габаритам емкостью 180...4700 пФ, остальные, кроме СИ,- КМ, КД емкостью 100...620 пФ.

Следует учесть, что радиальный и осевой люфт роторов в подстроечных конденсаторах недопустим. Конденсатор С11 (1пФ) - отрезок 75-омного кабеля с фторопластооой изоляцией (погонная емкость 0,55...0,67 пФ/см) длиной около 20 мм (уточняют при налаживании, начиная с 35 мм). Дроссель L4 намотан внавал на бумажном каркасе диаметром 3 мм и содержит 100 витков провода ПЭВ-2 0,1 (длина намотки - 5 мм).

Вместо диода КД503А можно применить КД509А. КД510А или КД521, КД522 с любым буквенным индексом, вместо транзисторов КТ3128А - ГТ330Ж, КТ3127А, КТ371А, любые из серий КТ382, ГТ329, ГТ383, КТ372, а также КТ3120А, КТ3123А, КТ3101А (названы в порядке улучшения параметров конвертера). При использовании транзисторов структуры n-p-n необходимо изменить полярность включения диода VD1 и источников питания.

Высокочувствительный конвертер ДMB

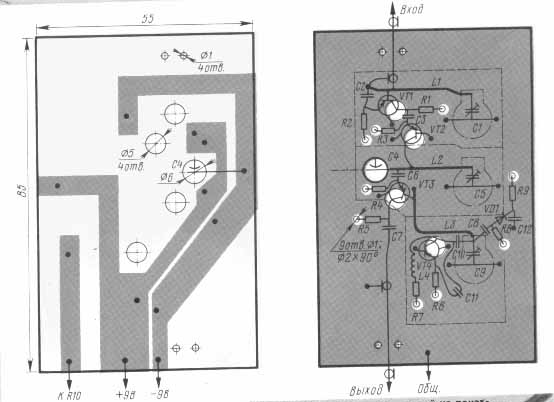

Рис.2

Конструкция конвертера показана на рис.2. Его монтаж - объемно-печатный, с использованием платы, чертеж которой представлен рис.3. Она изготовлена из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Так как в диапазоне ДМВ глубина проникновения высокочастотных токов в медные печатные проводники не превышает нескольких микрометров, для уменьшения высокочастотных потерь в металле и повышения добротности колебательных контуров шероховатость поверхности платы со стороны монтажа должна быть как можно меньше. Для этого ее полируют, до зеркального блеска шлифовальными микропорошками, пастой ГОИ или зубной пастой и покрывают тонким слоем любого нитролака, разведенного ацетоном в соотношении 1:2. Такая обработка предотвратит окисление поверхностного слоя меди и надолго сохранит его высокую электропроводность. При монтаже фольгу в местах пайки деталей очищают от лака острым концом ножа. Так как проводимость припоя примерно на порядок хуже проводимости меди, облуживать большие участки фольги не рекомендуется, количество припоя в местах пайки должно быть минимально возможным.

Выводы элементов должны быть как можно короче, у разделительных и блокировочных конденсаторов их отпаивают совсем, предварительно очистив места пайки от краски. Транзисторы жестко вставляют в предназначенные для них отверстия (при использовании других транзисторов эти отверстия могут вообще не понадобиться). Для уменьшения влияния используемой отвертки на частоту настройки контуров выводы роторов подстроечных конденсаторов С1, С5, С9 припаивают к плате (общему проводу), лепестки-выводы статоров откусывают. Соединения выводов деталей (двух, трех или четырех), показанные на чертеже без точек пайки, расположены над платой. Точками обозначены места пайки к фольге на соответствующей стороне платы.

Линии L1-L3 представляют собой отрезки неизолированного отполированного медного провода диаметром 1 мм и длиной 22 (L1, L2) и 24 (L3) мм. Один конец провода каждой линии припаивают к выводу статора подстроечного конденсатора, другой - к общему проводу, изогнув по радиусу 7 мм (LI, L3), или к выводу проходного конденсатора С4 (L2). Отрезки располагают над платой на высоте 5 мм для 21-го - 35-го каналов и 3 мм для 36-го - 39-го каналов. Расстояния до мест припайки элементов (считая от концов, соединенных с общим проводом непосредственно или через конденсатор С4) у L1 - 4,3 и 5.5 мм, у L2 - 3,5 и 12 мм. у L3 - 4 мм.

Для экранирования каскадов конвертера к плате припаивают стенки и перегородки высотой 12 мм из меди или латуни толщиной 0,3...0,5 мм с вырезами и отверстиями под выводы элементов. Выходную цепь преобразователя экранировать необязательно. После налаживания монтаж закрывают сверху крышкой из того же материала с отверстиями для доступа к роторам конденсаторов С1, С5, С9. С целью повышения механической прочности антенный и выходной кабели закрепляют на плате проволочными скобами.

Налаживание конвертера начинают с проверки потребляемого тока, который должен быть равен примерно 10 мА. Для питания на этом этапе желательно использовать гальванические элементы, что позволит избежать возможного влияния пульсации и наводок от стабилизатора. Затем убеждаются в работе гетеродина, для чего подсоединяют выход конвертера к входу телевизора, включенного на свободный канал. При исправной работе гетеродина подача питания на конвертер приводит к увеличению звуковых шумов, а вращение ротора конденсатора С9 - к изменению их интенсивности и вспышкам на экране телевизора. Если этого не происходит, в качестве конденсатора С11 включают отрезок коаксиального кабеля длиной 35 мм. Нужного результата добиваются, понемногу укорачивая его острым ножом (если диаметр кабеля менее 3 мм, необходимо следить за тем, чтобы после подрезки оплетка не оказалась соединенной с центральным проводником). В случае неудачи описанную процедуру повторяют при увеличенном эмиттерном токе транзистора VT4, для чего уменьшают сопротивление резистора R6 до 1.5 кОм.

Добившись устойчивой работы гетеродина, настраивают его на нужную частоту. Для этого антенный кабель подключают к левой (по схеме) обкладке конденсатора С6, предварительно отпаяв его от линии L2. Вращая ротор конденсатора С9, добиваются появления хотя бы слабого изображения на экране телевизора при приеме в выбранном канале MB. Восстановив соединение конденсатора С6 с линией L2, подключают антенный кабель через конденсатор емкостью 10...30 пФ к эмиттеру транзистора VT2 и, вращая ротор конденсатора С5, настраивают контур УРЧ по наилучшему изображению на экране. Если резонансные явления отсутствуют, т. е. положение ротора конденсатора С5 не влияет на качество изображения, то корректируют индуктивность линии L2, изменив высоту ее расположения над платой. Затем подают сигнал на вход конвертера и таким же образом настраивают входной контур L1C1.

Далее вместо резистора R2 включают последовательно соединенные постоянный резистор сопротивлением 820 Ом и переменный сопротивлением 10 кОм. Изменяя последним эмиттерный ток транзистора VT1 и подстраивая входной контур, добиваются максимальной чувствительности конвертера по наиболее высокому качеству изображения. Измерив полное сопротивление резисторов в цепи эмиттера, заменяют их одним резистором с наиболее близким номиналом.

На распространение ДМВ весьма ощутимо влияют метеорологические условия. Поэтому в -местности, расположенной в зоне неуверенного приема, режим транзистора VT1 по наилучшей чувствительности желательно подбирать при установившейся погоде за несколько часов до или после захода солнца.

В заключение закрывают конвертер крышкой, припаивают ее по периметру к стенкам экрана и через отверстия в ней окончательно подстраивают контуры L1C1 и L2C5. Следует помнить, что подстройка входного контура иногда необходима при изменении длины антенного фидера, местоположения антенны или замене ее другой.

Литература

  1. Справочник по электрическим конденсаторам. Под общей ред. И. И. Четавербкова и В. В. Смирнова. - М.: Радио и связь, 1983, с. 39.
  2. Музыка З.Н. Чувствительность радиоприемных устройств на полупроводниковых приборах.- М.: Радио и связь, 1981, с. 99.
  3. Виноградов Р. Найде Б. СВЧ транзистор КТ3123.-Радио, 1982, №6, с. 59.

Автор: М.Зайцев, г.Электросталь Московской обл.; Публикация: Н. Большаков, rf.atnn.ru
