Система предназначена для радиоуправления 15-ю нагрузками, на частоте 433,92 МГц на небольшом расстоянии, при желании можно применить передатчики большей мощности, тем самым повысить дальность передачи. Может использоваться в таких системах как умный дом, управляемая сигнализация дома или автомобиля, а также дистанционное управление высоковольтными нагрузками. Например, можно построить, 1 приемник и два и более передатчика настроенных на одну частоту, в передатчике необязательно использовать все 15 кнопок, например распаять только 5 кнопок.

Конструкция имеет ряд преимуществ

  1. малые габариты
  2. отсутствие ПАВ резонаторов
  3. стабильная работа, благодаря применению супергетеродинного приемника
  4. простота в настройке
  5. бесплатная прошивка

Плату кодера и декодера, можно использовать с другими типами приемников и передатчиков. Для приемника на MAX1473, передатчик должен излучать частоту 423,2 МГц.

Радиоуправление на 15 команд, 433.92 МГц. Принципиальная схема
(нажмите для увеличения)

Приемная часть (рис. 1) состоит из (приемник MAX1473 + декодер команд ATMEGA8).

Декодер работает в двух режимах

1) При нажатии на кодере кнопки 1, включилась нагрузка 1, повторное нажатие выключит ее.

2) нажал кнопку 1, включилась нагрузка 1 на время полсекунды, затем выключилась. Переключение режима осуществляется джампером J1, при отсутствии джампером J1 работает в режиме №1, а когда джампер установлен тогда работает режим №2, но перед этим следует перезапустить МК.

Принцип действия

Приемник включен по типовой схеме, построен на микросхеме MAX1473, который является супергетеродинным, может работать на частотах 315/433 МГц, в данной схеме он настроен на частоту 433,92 МГц. частота гетеродина стабилизирована кварцем ZQ1 13,2256 МГц, в микросхеме она умножается в 32раза, F (гетеродина) = 13,2256х32=423,21 МГц. Частота, на которую будет настроен приемник = F(гетеродина)+ F(промежуточной частоты)= 423,21+10,7=~ 433,92 МГц, более точная настройка осуществляется подбором элементов L2 и подстрочного конденсатора С1. ВЧ сигнал поступивший на антенну усиливается и выделяется в микросхеме MAX1473, прямоугольный сигнал поступающий с внутреннего компаратора поступает через инвертор(VT1) на вход декодера команд (ATMEGA8), в котором происходит декодирование команды передатчика, затем коммутирует нужные нагрузки.

Длина антенны примерно 3-10 см.

Пластмассовой отверткой вращается диск конденсатора С1.

Радиоуправление на 15 команд, 433.92 МГц
(нажмите для увеличения)

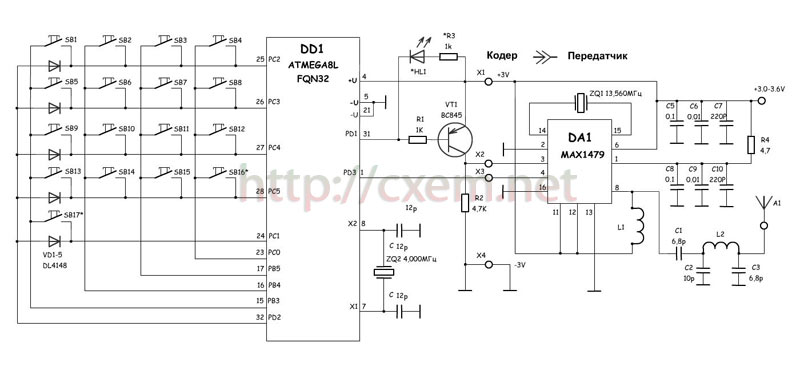

Передающая часть состоит из (передатчика MAX1479 + шифратор команд ATMEGA8L) рис. 2. Посылка команды осуществляется нажатием кнопок SB1-SB15,дополнительная кнопка SB16 служит для выключения всех нагрузок, кнопка SB17 служит для включения всех нагрузок, Сигнал закодированный микроконтроллером поступает через инвертор (VT1) на вход передатчика MAX1479 который выдает высокочастотный амплитудно-импульсной сигнал в антенну.

Передатчик построенный на специальной микросхеме MAX1479, маломощный передатчик способный работать на частоте от 300-450 МГц, с амплитудно-импульсной модуляцией, частота генерации задаются кварцем частотой 13,560 МГц, которая в микросхеме умножается в 32 раза, F (передатчика)= 13,560х32=433,92 МГц. Кодер построен на МК ATMEGA8L, в варианте L, МК питается от пониженного напряжения от 2.7-5.5В.

Все кнопки включены по матричной системе, линии которых подключены на диоды VD1-5, через них поступает сигнал на вход внешнего прерывания PD2, который заставляет проснутся микроконтроллер из пониженного режима энергопотребления (Power-down). С вывода 32 DD1 поступает сигнал разрешающий работу усилителю мощности передатчика. Цепочка со светодиодом HL1, сигнализирует о генерации сигнала кодером.

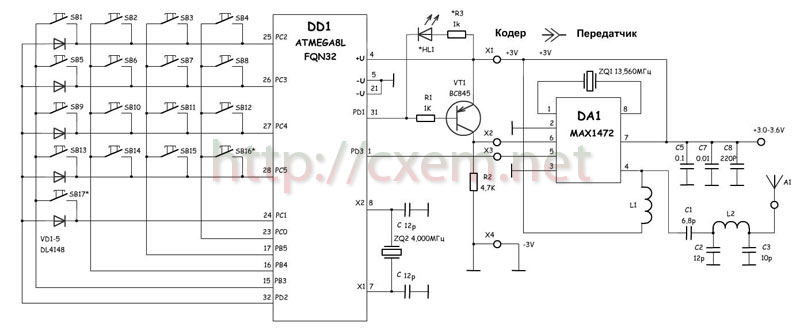

Второй вариант(рис3) передатчика построенный на специальной микросхеме MAX1472, Отличается в основном размером корпуса, SOT23-8, т.е 8 выводов, ее легче паять чем MAX1479.

Длина антенны примерно 5-15 см, возможен вариант с диполем. Передатчик в основном настройке не нуждается и работает сразу.

Выходная мощность передатчиков MAX1479/ MAX1472 не более 10 мВт.

Питание передатчиков лежит в пределах 2.5-3.8 В (мощность, соответственно), например 1 таблетка на 3, или еще лучше аккумулятор от мобильного телефона/плеера, на 3.6 В.

Радиоуправление на 15 команд, 433.92 МГц
(нажмите для увеличения)

Детали конструкции

Плату приемника и передатчика можно сделать отдельно в виде радио модулей, дешифраторы и силовые ключи тоже на отдельных платах. Монтаж в основном выполнен элементами поверстного монтажа, резисторы и конденсаторы в корпусе 0805, транзисторы в корпусе SOT-23.

Монтаж радиомодулей ведется на двух сторонним стекло текстолите, нижняя фольга служит как общий проводник, соединение на верхний слой производится через отверстия, проводком.

Зазор нижней фольги от краев платы - где то 1-3мм.

Плату передатчика (1) необходимо сначала залудить тонким слоем припоя, микросхему точно поставить чтоб все выводы (4 стороны) совпадали, MAX1479 припаивается паяльным феном при температуре около 400 градусов, кратковременной подачей горячего воздуха, важно не поджарить! И соблюдать антистатические правила.

Микросхему MAX1472 можно припаивать паяльником с тонким жалом, или также феном.

Катушки приемника - L1 представляет собой полувиток ширенной 6мм и высотой 6мм, диаметр провода 0.6-0.8мм,

L2 - в виде скобы длиной 8 мм, высотой 4 мм, диаметр провода 0.6-0.8мм,

L3- 3 витка проводом сечением 0.2-0.35 мм, намотать на оправке 2.5-3мм, например на стержне от ручки или на сверлышке.

Катушки передатчика L1- 3 витка с шагом 1 мм проводом сечением 0.5-0.8мм L2 4 витка диаметром 2.5-3 мм. Желательно, чтоб катушки были из посеребренным проводом, можно использовать посеребренные выводы резисторов типов С2-33 0.5-2Вт, или центральную жилу кабеля типа РК.

В принципе приемный модуль, можно заменить на другие рассчитанные на работу на частоте 433,92 МГц.

Монтаж кодера/декодера ведется на одностороннем стекло текстолите. Плату передатчика и кодера (5 команд) можно разместить в малогабаритный корпус в виде пульта, например; G430A, корпус для РЭА 90x50x16 мм.

Радиоуправление на 15 команд, 433.92 МГц

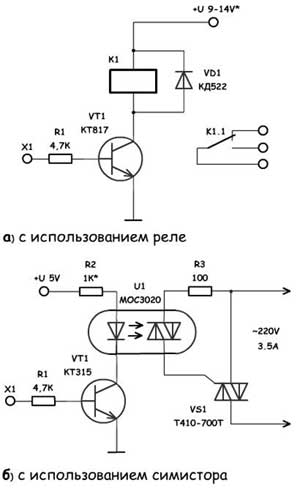

На рис. 4, показан один из вариантов силовых ключей для коммутации высоких напряжений. Расстояние между модулями должен быть желательно короче, иначе следует применить экранирующий кабель типа РК или МГТФЭ, для сигнального провода кодера/декодера. Также возможен вариант экранирования всего приемника для надежной помеха устойчивости.

Замена деталей

Микроконтроллер ATMEGA8(L) FQN32 можно заменить на ATMEGA8(L) в DIP-28 корпусе,

Только надо учитывать что у него другая распиновка (порт/вывод), и корректировать печатную плату.

Транзистор КТ817 (n-p-n) на КТ815, КТ972.

Транзистор BC847 (n-p-n) на BC846 KT3130 (smd) или кт315 для обычного монтажа.

Транзистор BC857 (p-n-p) на BC856 KT3129 (smd) или кт361 для обычного монтажа.

Диоды для ключей КД522 на КД521. и другие маломощные, импортные в smd корпусе DL4148 или DL4448.

Радиоуправление на 15 команд, 433.92 МГц

Керамический фильтр промежуточной частоты на 10,7 МГц, может быть любой подходящий по габаритам, например L10.7 МS, SFELF10M7FAA0, и если повезет найти в smd корпусе SFECV10M7HA00-R0. Важно не забыть о его распиновке рис.5. Кварцевые резонаторы желательно чтоб были в корпусе HC-49SM (smd) или HC-49S которому придется подогнуть выводы.

Тактовые кнопки можно например TS-A2PS-130, или smd DTSM-32N, и другие их разновидности. Построечные конденсаторы (smd) типов TZB4Z030BA10 или TZC3Z030A110, TZV2Z030A11B00.

Реле силовых ключей, можно взять любые на любое количество контактов, на напряжение срабатывания 9-14В, в основном это зависит какое напряжение следует включать.

Отечественные маломощные; РЭС15-12В, РЭС49-12В, РЭС60-6В, помощнее РЭС90-12В. импортный 833H-1C-C-12VDC, реле 12В/7A, 250В.

Микросхема стабилизатор положительного напряжения DA1 можно заменить на любой стабилизатор с выходным напряжением +5в, в любом подходящем корпусе.

В схеме применен 78L05, в smd корпусе SOT89, есть наш аналог в корпусе TO92 КР1157ЕН502.

Цепочки обозначенные вначале "*" могут не устанавливаться.

Радиоуправление на 15 команд, 433.92 МГц

Программирование

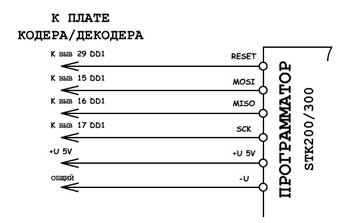

Программирование осуществляется простым программатором типа STK200/300, подключается напрямую к плате кодера /декодера, рис6 после за программирования провода программатора отключаютcя. Рекомендуется проводить программирование при напряжение питания 5,25 В, и проводить сравнение Flash памяти с записанным файлом прошивки.

При программирование необходимо выставить и прошить FUSE переключатели как на рис7.

Радиоуправление на 15 команд, 433.92 МГц

Файл Decoder_v1.hex загружаем в микроконтроллер декодера, файл Coder_v1.hex загружаем в микроконтроллер кодера, для первого и второго вариантов.

Файл Coder_ns.hex для кодера, не содержит спящего режима, при этом можно исключить цепочку диодов, которые входят в состав матричной клавиатуры.

Радиоуправление на 15 команд, 433.92 МГц. Фото готового устройства

Скачать прошивки и печатные платы

Автор: Князев И. С. (Knazev33), Knazevis_[собака]mail.ru, ICQ: 455864760; Публикация: cxem.net
