Простой конвертер для приема телевидения MMDS 2,5-2,7 ГГц. Схема, описание

Бесплатная техническая библиотека

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Простой конвертер для приема телевидения MMDS 2,5-2,7 ГГц. Энциклопедия радиоэлектроники и электротехники

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Телевидение

Комментарии к статье

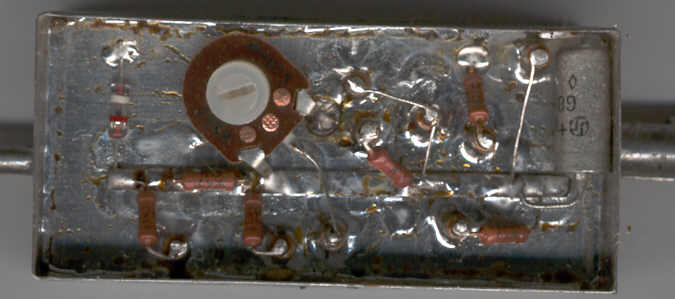

Этот конвертер мало отличается от своего симметричного брата. Конденсатор C3-обрезки от платы 3х12 мм толщиной 1,5мм поперек базового вывода VT1, припаян к базе и земле. C14-флажок из жести вблизи эмиттера VT3. Все линии приподняты над платой на 2 мм. Питание +12 в подается по кабелю снижения через фильтр аналогичный C21L7С22. R5 для настройки смесителя VT4 на квадратичный участок характеристики. Разделительные конденсаторы вместе с их выводами должны резонировать на средних частотах проходящих через них сигналов. В связи с проявленным интересом к этому конвертеру, я положил его на сканнер. Глубина резкости конечно невелика, но кое-что разглядеть можно.

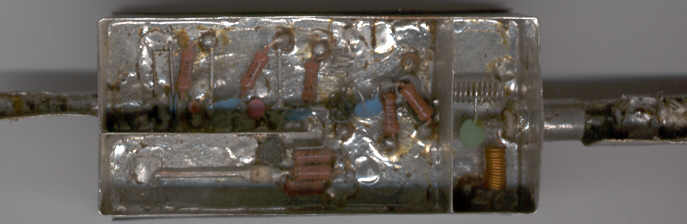

Простой конвертер для приема телевидения MMDS 2,5-2,7 ГГц, монтаж

(нажмите для увеличения)

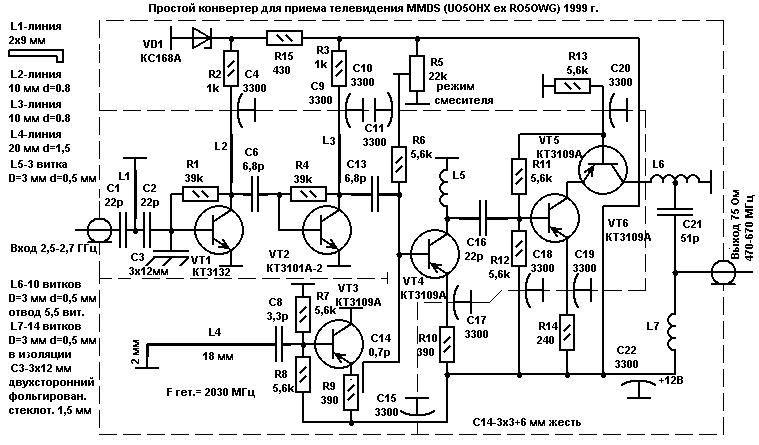

Простой конвертер для приема телевидения MMDS 2,5-2,7 ГГц

Автор: Е.Шустиков, UO5OHX ex RO5OWG; Публикация: shustikov.by.ru

Смотрите другие статьи раздела Телевидение.

Читайте и пишите полезные комментарии к этой статье.

<< Назад
