www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Устройство ориентировки антенн

Энциклопедия радиоэлектроники и электротехники / Антенны телевизионные

Комментарии к статье Комментарии к статье

Точная ориентировка приемных телевизионных антенн при значительном расстоянии от передающей станции нередко вызывает затруднения. И очень часто используемый в подобных случаях способ установки их по изображению на экране телевизора не приводит к желаемым результатам. А от точности расположения антенны существенно зависит качество изображения, особенно цветного.

Существенно облегчит ориентировку антенн прибор. Его можно использовать при установке антенн коллективного и индивидуального пользования на любом из 12 каналов диапазона метровых волн как в городе, так и в сельской местности. Прибор также позволяет измерять уровень сигнала на выходе антенны и определять возможность получения хорошего качества изображения, т. е. зону уверенного приема, оценивать исправность фидерных систем и антенных усилителей. В зоне неуверенного приема с его помощью можно наметить точку установки антенны на местности.

Прибор обеспечивает измерение напряжения радиочастоты (РЧ) в пределах от 60 мкВ до 1 мВ (со съемным делителем 1:10 - до 10 мВ). Относительная погрешность измерения - не более 30%. Размеры - 200X115Х100 мм, масса - не более 1,5 кг. Питается прибор от четырех батарей 3336Л, потребляемый ток - не более 40 мА.

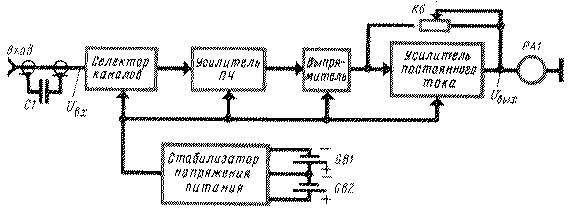

Структурная схема устройства изображена на рисунке. Измеряемое напряжение и,, поступает на вход селектора каналов, где усиливается и преобразуется в колебания ПЧ. С выхода усилителя ПЧ сигнал подается на выпрямитель, а выделенная им постоянная составляющая - на вход усилителя постоянного тока (УПТ), нагруженного индикатором выходного напряжения.

Устройство ориентировки антенн. Структурная схема устройства

Принцип измерения входного напряжения Uвх основан на определении угла поворота движка переменного резистора R6 в цепи отрицательной обратной связи (ООС), охватывающей УПТ. Значение угла прямо пропорционально уровню сигнала Uвх, если этим резистором устанавливать по прибору РА1 одно и то же выходное напряжение Uвых.

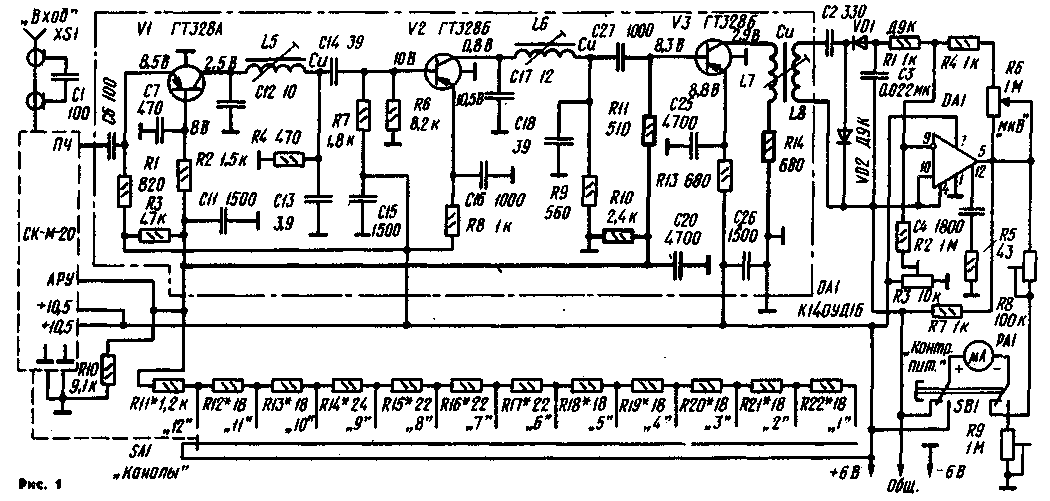

Устройство ориентировки антенн. Принципиальная схема устройства

(нажмите для увеличения)

Принципиальная схема прибора представлена на рис.1. Он собран на базе селектора каналов СК-М-20 [I]. Трехкаскадный усилитель ПЧ (обведен штрих-пунктирной линией) выполнен на печатной плате от такого же селектора (детали усилителя обозначены в соответствии с его принципиальной схемой, а новые элементы и соединения - утолщенной линией). Для получения одинакового усиления прибора на всех каналах служит делитель R10-R22 и переключатель SA1, закрепленный на оси селектора каналов и обеспечивающий подачу напряжения смещения в цепь автоматической регулировки усиления (АРУ) селектора и в цепи баз транзисторов первого и третьего каскадов усилителя ПЧ в зависимости от канала.

УПТ собран на ОУ DA1, охваченном ООС через резисторы R4, R6. Балансируют ОУ подстроечным резистором R3. К выходу УПТ через резистор R8 и кнопку SBI подключен микроамперметр РА1. На риску отсчета стрелку микроамперметра устанавливают при градуировке прибора подстроечным резистором R8. Резистором R9 добиваются отклонения стрелки микроамперметра на отметку 12 В в режиме контроля напряжения питания (кнопка SBI нажата).

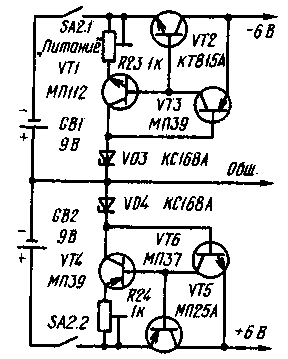

УПТ питается стабилизированным напряжением ±6 В от двуполярного источника (рис. 2), а селектор каналов и усилитель ПЧ - от него же, но напряжением 12 В (вывод -6 В соединен с их обшим проводом). За основу взято устройство, описанное в [2]. Стабильность напряжения питания сохраняется при снижении напряжения батарей GB1 и GB2 до 6,7 В. Ток. потребляемый самим стабилизатором, не превышает 1 мА. Прибор работоспособен и при уменьшении напряжения каждой из батарей до 5 В, но в этом случае ухудшается чувствительность и нарушается градуировка шкалы, поэтому прибор можно использовать только как индикатор при ориентировке антенн.

Устройство ориентировки антенн. Схема стабилизатора

Puc. 2

При больших уровнях входного сигнала может наступить насыщение транзисторов в каскадах селектора каналов и усилителя ПЧ. В подобном случае между входом прибора и штек-кером антенны включают съемный делитель 1:10. Для обеспечения безопасности корпус прибора соединен с экраном входного коаксиального гнезда XS1 через разделительный конденсатор С1, а само гнездо установлено на изоляционной планке.

В устройстве применены резисторы СП-1-А-0.5 (R6). СПЗ-16 (R3, R8, R9, R23, R24) и ВС (остальные). Кнопка SB1 - П2К без фиксации в нажатом положении. Микроамперметр - любой с током полного отклонения 50... 100 мкА, например, от авометра Ц437.

Катушки L7 и L8 намотаны на полистироловом каркасе (от селектора СК-В-1) диаметром 5 и длиной 17 мм с латунным подстроечником и содержат по 20 витков провода ПЭВ-1 0,2. Расстояние между катушками - 2 мм, намотка - виток к витку.

Детали прибора смонтированы на вертикальном дюралюминиевом шасси размерами 197Х98Х2 мм, служащем лицевой панелью. Кожух прибора изготовлен из пластичного алюминиевого сплава толщиной 1 мм. Корпус селектора каналов, лицевая панель и кожух прибора электрически соединены между собой.

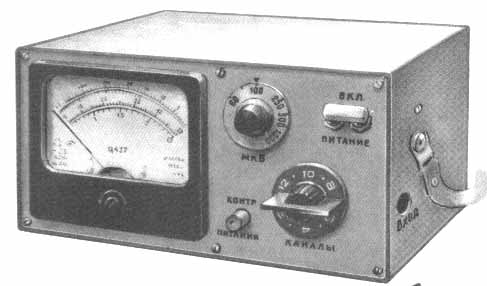

Устройство ориентировки антенн. Общий вид прибора

Переключатель SA1 закреплен на хвостовой части оси селектора каналов. Его подвижной платой служит диск от переключателя селектора каналов СК-М-20, с которого удалены катушки, а между контактами припаяны резисторы R 11 - R22 делителя, обеспечивающего напряжение корректировки усиления селектора каналов и усилителя ПЧ. Выступ в центральном отверстии диска удален надфилем, а само отверстие рассверлено до диаметра 5 мм (см. рис.3,а, металлические контакты на диске заштрихованы условно).

Устройство ориентировки антенн
Puc. 3

При сверлении отверстия диаметром 1,2 мм во втулку диска вставляют металлическую втулку (рис. 3, б). Затем с хвостовой части оси переключателя селектора каналов снимают стопорную пружину и латунную прокладку, надевают на ось диск переключателя и сверлят отверстие диаметром 1,2 мм под штифт. После закрепления диска штифтом стопорную пружину устанавливают на место.

Неподвижные контакты 3 переключателя (см. рис. 4) изготовлены из токосъемных пластин селектора каналов СК-М-20 и закреплены между частями 1 и 2 изолирующей планки, для чего в одной из них (2) надфилем пропилены пазы глубиной 0,6 мм. Части планки изготовляют из эбонита или гетинакса (часть 1 толщиной 1,6, а часть 2 толщиной 3 мм) по чертежу, приведенному на рис. 3, г в тексте, и после установки контактов склеивают, а затем скрепляют заклепками 4 диаметром 1,5 мм с потайной головкой. Планку размещают на месте установки фильтра верхних частот селектора (см. рис. 3), а сам фильтр устанавливают на удлиненных изоляционных стойках (рис. 3, в).

Устройство ориентировки антенн
Puc. 4

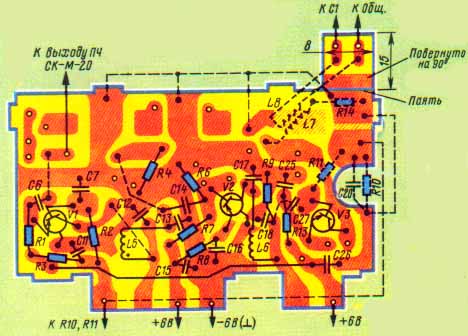

Печатная плата усилителя ПЧ изображена на рис. 5. Новые соединения и детали показаны штриховой линией (заштрихованные участки фольги с платы удаляют). При монтаже с печатной платы селектора СК-М-20 сначала удаляют все токосъемные контакты. Затем переводят усилитель РЧ на транзисторе Vl (см. рис. 1) в режим усилителя ПЧ по схеме ОБ, для чего дроссель в его эмиттерной цепи заменяют перемычкой, а конденсаторы С4, С5 удаляют. Выход ПЧ селектора каналов подсоединяют к конденсатору Сб. Из коллекторной цепи исключают конденсаторы С9, С10, вывод резистора R4 подключают к точке соединения катушки L5 и конденсаторов С13, С14 в цепи базы транзистора V2, резистор R5 выпаивают. Коллектор транзистора VI подключают к точке соединения катушки L5 и конденсатора С12, а перемычку, соединяющую коллектор с токосъемным контактом контурных катушек, удаляют. Выход ПЧ транзистора V2 через конденсатор С27 соединяют с базой транзистора V3.

Устройство ориентировки антенн. Печатная плата прибора
Puc. 5

Гетеродин на транзисторе V3 также переводят в режим усилителя ПЧ, но по схеме ОЭ. С этой целью удаляют конденсаторы С19-С24, катушку L7 и резисторы RIO, R12, сопротивление резистора R13 уменьшают до 680 Ом, а емкость конденсатора С25 увеличивают до 4700 пФ; в цепь базы транзистора включают делитель из резисторов R10, R11 и конденсатора С20, к средней точке которого подводят напряжение АРУ с переключателя SA1. В коллекторную цепь транзистора V3 включают катушки L7, L8 и резистор R14.

Печатная плата усилителя ПЧ дополнена небольшой пластиной из фольгированного стеклотекстолита толщиной 1 мм, припаянной перпендикулярно к основной. Она служит для соединения катушки L8 с УПТ.

Налаживание прибора начинают со стабилизатора напряжений. Для этого движки подстроечных резисторов R23, R24 устанавливают в среднее положение, отключают стабилизатор от цепей питания и нагружают каждый источник резистором сопротивлением 510 Ом с мощностью рассеивания 0,5 Вт. Подключив батареи, измеряют напряжения на выходе стабилизатора и резисторами R23, R24 устанавливают их равными +6 и -6 В (±5%). Если этого сделать не удается, подбирают стабилитроны VD3, VD4.

Далее приступают к регулировке УПТ и усилителя ПЧ. Движок резистора R3 устанавливают в среднее положение, резистора R6 УПТ - в положение минимального, а резисторов R8 и R9 - максимального сопротивления. Катушку L8 отключают от конденсатора С2 УПТ. Селектор каналов переключают на 12-й канал (обычно на нем - наименьшая чувствительность), а к контактам подвижного диска переключателя SA1 подпаивают переменный резистор сопротивлением 2,7 кОм (вместо резистора R11), установив его движок в среднее положение. Затем подключают источник питания и при нажатой кнопке SB1 "Контр, пит." подстроечным резистором R9 устанавливают стрелку микроамперметра на какую-либо отметку шкалы, которая в дальнейшем будет использоваться для контроля напряжения 12 В. Далее подстроечным резистором R3 добиваются нулевых показаний прибора при отпущенной кнопке. Эту операцию повторяют, установив движок переменного резистора R6 вначале в среднее, а затем - в крайнее нижнее (по схеме) положение. После этого вращением движка переменного резистора, подключенного к переключателю SA1, устанавливают начальное напряжение смещения +8 В, подаваемое на вход АРУ селектора каналов и усилителя ПЧ.

Далее, подпаяв катушку L8 к конденсатору С2, снова устанавливают движок переменного резистора R6 в положение минимального сопротивления и градуируют шкалу лимба на оси резистора. С генератора сигналов на вход прибора подают немодулированное напряжение 200...500 мкВ частотой, равной средней частоте настраиваемого телевизионного канала. Плавно увеличивая сопротивление переменного резистора R6, устанавливают стрелку микроамперметра на среднюю отметку шкалы. Если этого не удается сделать, уменьшают сопротивление подстроечного резистора R8. Максимального отклонения стрелки добиваются вначале ручкой настройки гетеродина селектора каналов, а затем - поочередным вращением подстроечников катушек L5- L8. И наконец, переменным резистором, подключенным к переключателю SA1, добиваются максимальной чувствительности прибора по наибольшему отклонению стрелки, после чего, измерив сопротивление введенной части резистора, заменяют его постоянным.

Затем уменьшают напряжение РЧ на входе прибора до 60 мкВ и переводят ручку резистора R6 в положение, близкое к максимальному сопротивлению (немного не доходя до упора), что соответствует максимальной чувствительности УПТ. Подстроечным резистором R8 устанавливают стрелку микроамперметра на среднюю отметку шкалы и помечают ее риской "Отсчет", а на лимб переменного резистора R6 напротив указателя наносят риску с указанием напряжения РЧ 60 мкВ. Аналогично, подавая на вход прибора напряжение РЧ 100, 200, 500, 1000 мкВ и каждый раз устанавливая переменным резистором R6 стрелку микроамперметра на риску "Отсчет", наносят на лимб резистора остальные отметки. При этом необходимо следить за тем, чтобы при увеличении напряжения РЧ па входе прибора радиочастотный тракт но перегружался.

Далее переводят селектор на 11-й канал, а лимб переменного резистора R6 - в положение "100 мкВ". К контактам переключателя SA1 последовательно с резистором R11 (на место резистора R12) включают переменный резистор сопротивлением 47 Ом и, перестроив генератор на среднюю частоту этого канала, подают на вход прибора напряжение РЧ 100 мкВ. Вращая движок переменного резистора, устанавливают стрелку микроамперметра на риску "Отсчет", после чего его заменяют постоянным (R12) такого же сопротивления. Так же подбирают резисторы R13-R22 на других каналах

При ориентировке телевизионных антенн прибор используют как индикатор: поворотом антенны добиваются максимального отклонения стрелки микроамперметра.

Для оценки исправности фидерных систем и антенных усилителей измеряют напряжение принимаемого телевизионного сигнала на их выходе и сравнивают его с уровнем сигнала исправно работающих устройств.

В случае оценки цветного изображения в зоне уверенного приема на входе телевизора устанавливают переменный делитель н, уменьшая им напряжение РЧ, добиваются такого его значения, при котором общая синхронизация и цвет еще достаточно устойчивы. После этого измеряют прибором напряжение РЧ на выходе делителя. Его значением можно ориентировочно руководствоваться для оценки зоны уверенного приема.

При выборе места установки антенны в зоне неуверенного приема измеряют напряжения сигнала РЧ в различных точках местности. Антенну устанавливают в месте максимального ypoвня сигнала.

Литература

  1. Плукас И. Малогабаритные селектор каналов. СК-М-20. - Радио, 1974, № 1 с. 26, 27.
  2. Прокофьев Б. Эффективный стабилизатор напряжения.- Радио, 1976. № с. 43.

Авторы: И.Гладков,  В.Ефанов, Г.Фазылов, г. Одесса; Публикация: www.cxem.net
