www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Энциклопедия радиоэлектроники и электротехники / Телефония

Комментарии к статье Комментарии к статье

ИС КР1008ВЖ18 (аналог фирмы SAMSUNG - КТ3170, MITEL - МТ8870, HUALON - НМ9270) и КР1008ВЖ19 (аналог фирмы UMC - UM91531) производит НПО "ИНТЕГРАЛ" в г. Минске.

ИС КР1008ВЖ19 представляет собой тонально - импульсный (DTMF/PULSE) номеронабиратель с параллельным вводом информации. Работает под управлением микроконтроллера (компьютера) и вырабатывает как DTMF, так и импульсные сигналы набора номера. Частоты всех необходимых двухтональных и импульсных сигналов формируются кварцевым генератором. ИС применима в аппаратуре телефонной, факсимильной и модемной связи, системах дистанционного управления.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Основные характеристики ИС КР1008ВЖ19

Параллельный ввод 4-разрядной информации с микроконтроллера (компьютера).

Входы и выходы микросхемы ТТЛ совместимые.

Для обеспечения высокой точности и стабильности частот используется кварцевый генератор с частотой 3,579545 МГц.

Напряжение питания 2,5 - 5,5 В.

Возможность выбора импульсного коэффициента.

Частота импульсов набора 10 Гц.

Тональная (DTMF) передача цифр 0 - 9, *, #, А, В, С, D.

Импульсная (PULSE) передача цифр 0 - 9, *, #, А.

Высокий уровень выходного тонального сигнала: 2 дБ.

Малые нелинейные искажения DTMF сигнала.

Совместимость с интерфейсом RS-470 и СЕРТ.

Цоколевка ИС приведена на рис. 8.1, назначение выводов в табл. 8.1, структурная схема на рис. 8.2. Временные диаграммы входов и выходов ИС КР1008ВЖ19 приведены на рис. 8.3, статические и динамические характеристики в табл. 8.2 и 8.3. Выходные сигналы DTMF и PULSE ИС КР1008ВЖ19, соответствующие параллельному коду на входах D0 - D3, приведены в табл. 8.4.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Табл. 8.1. Назначение выводов ИС КР1008ВЖ19.

Вывод

Обозначение

Назначение

1

MODE

Вход выбора режима тональной (DTMF) передачи.

При "высоком" уровне на этом входе работа выхода TONE и АСК нормальна (см. назначение выводов 14 и 16). При "низком" уровне DTMF сигнал на выходе TONE генерируется непрерывно и любые новые данные на 4-х разрядном параллельном входе DO + D3 игнорируются. Этот вход работает только тогда, когда ИС находится в режиме DTMF сигнала (на входе Т/Р - "низкий" уровень).

2

LATCH

Вход "загрузки".

Когда входной сигнал на этом входе переходит из "низкого" уровня в "высокий" (по переднему фронту), ИС загружает данные на 4-х разрядном входе данных D0 - D3 и входе Т/Р' (вывод 4). Набор номера начинается при изменении уровня на входе LATCH из "высокого" в "низкий". Уровень сигнала на входе LATCH не должен изменяться снова от "низкого" к "высокому" и новые данные не могут быть загружены, пока уровень на выходе АСК (вывод 14) остается "низким".

3

M/S

Вход выбора импульсного коэффициента.

"Высокий" уровень на этом входе устанавливает импульсный коэффициент 1,5, "низкий" - 2 (вход должен быть подсоединен либо к плюсу питания, либо к общему выводу). Изменение состояния этого вывода, когда вход выборки кристалла СЕ (вывод 13) находится в активном ("низкий" уровень) состоянии, разрешает тестовый режим.

4

Т/Р

Вход выбора способа передачи (DTMF или PULSE). Вход устанавливает, какой из режимов - тональный ("низкий" уровень) или импульсный ("высокий" уровень) будет активным. Он загружается вместе с 4-х разрядным кодом данных по входам D0 - D3.

5 6

7 8

D0 Dl D2 D3

4-х разрядный вход данных.

Этот 4-х разрядный параллельный вход используется для получения данных с микроконтроллера. (Диаграмма входных и выходных сигналов показана на рис. 8.3). Входные данные на этих входах должны быть поданы до или во время переднего фронта сигнала "загрузки".

9

DP

Выход импульсного ключа.

Выход выполнен на n-канальном КМОП транзисторе с открытым стоком. Во время набора импульсы разрыва линии замыкаются ключом на общий провод. Во всех других случаях ключ закрыт. Частота набора составляет 10 Гц, а межсерийная пауза - 823 мс. (Состояние этого вывода в тестовом режиме описано ниже).

10

OV

Общий вывод (минус питания).

11

OSC0

Выход генератора.



Вывод

Обозначение

Назначение

12

OSC1

Вход генератора.

ИС содержит генератор с необходимыми развязывающими конденсаторами и резистором обратной связи в своем корпусе. Поэтому для работы генератора достаточно подключить стандартный телевизионный кварц на частоту 3,579545 МГц к выводам OSCO и OSC1. (Практика показала, что в некоторых случаях генератор ИС КР1008ВЖ19 не запускается без конденсаторов емкостью 30 пкф, подключенных с выводов OSCO и OSC1 к общему проводу). Можно также подать внешнюю тактовую частоту непосредственно на вывод OSC1. Работа генератора возможна только при "низком" уровне на входе СЕ.

13

CS

Вход выборки кристалла.

Вход контролирует запуск генератора и служит для начальной установки микросхемы. "Низкий" уровень разрешает работу микросхемы, "высокий" - запрещает.

14

АСК

Выход "подтверждение".

Формирует сигнал "подтверждение" для микроконтроллера. Когда ИС готова набрать следующую цифру, на выводе АСК появляется "высокий" уровень. Он становится "низким" сразу после прохождения переднего фронта сигнала "загрузки" и остается в этом состоянии до тех пор, пока не освободится регистр входных данных (рис. 8.2), т. е. не закончится набор загруженной цифры.

15

TONE

Выход тонального (DTMF) сигнала.

Состоит из n-р-n транзистора, коллектор которого подключен внутри ИС к плюсу питания, а эмиттер является выходом DTMF сигнала. Сформированный DTMF сигнал внутри ИС подается на базу этого транзистора, включенного по схеме эмиттерного повторителя с резистором, установленным между выводом ИС и общим проводом. С резистора сигнал подается на внешний усилитель на транзисторе с общим коллектором, или включенным по схеме Дарлингтона. Длительность DTMF сигнала составляет 70 мс, межцифровой интервал - 70 мс. Типовое выходное сопротивление DTMF сигнала составляет 1,25 кОм. Статический коэффициент передачи тока (h21e) n-p-n транзистора не менее 30 при токе коллектора (Iк) = 3 мА.

16

UDD

Напряжение питания (2,5...5,5 В). (Плюс питания).

Предельно допустимые характеристики ИС КР1008ВЖ19:

  • Напряжение питания (OV + UDD) .................................. от -0.3 В до +10 В.
  • Входное напряжение (Uin) ................................. от -0,3 В до (UDD + 0,3) В.
  • Допустимая рассеиваемая мощность (при 25 С) ........................... 600 мВт.
  • Рабочая температура (Тор) ........................................... от -20 С до +70 С.
  • Температура хранения (ТsтG) ........................ от -55 С до +125° С.

Работа ИС в предельных режимах не рекомендуется. Их превышение вызывает повреждение микросхемы. Для надежной работы ИС рекомендуется руководствоваться статическими и динамическими характеристиками, приведенными в табл. 8.2 и 8.3.

Табл. 8.2. Статические характеристики ИС КР1008ВЖ19.

Параметры

Обозначение

Значение

Режим измерения

мин.

тип.

макс.

Напряжение питания, В

UDD

2,5



5,5



Ток потребления, мА

IDD



0,42

1

СЕ = "0"

Ток хранения, мкА

Iso



5

8

СЕ = "1"

Входной ток по выводу DP, мА

IOL1

IOL2

1

3





UDD=2,5 В; UoL=0,4 В UDD = 5 В; UoL= 0,4 В

Входное напряжение "высокого" уровня, В

UIH

0,8



UDD



Входное напряжение "низкого" уровня, В

UIL

0



0,2

UDD = 3,6 В

Входной ток "высокого" уровня, мкА

IIH



0,05





Входной ток "низкого" уровня, мкА

IIL



-0,05





Выходной ток по выводу АСК,мА

IOHACK

1,6





UDD = 5 В; UoH = 2,4 В

Входной ток по выводу АСК,мА

IOLACK

4





UDD = 5 В; UOL = 0,4 В

Амплитуда DTMF сигнала верхней группы частот, В (от пика до пика)

UOR

0,779 0.98

0,84 1,07

0,91 1,18

UDD=2,5B; RL=2,2KOM UDD=5B; RL.=2.2KOM

Амплитуда DTMF сигнала нижней группы частот, В (от пика до пика)

UOR

0,98 1,25

1,06 1,35

1,16 1,45

UDD=2.5B; RL=2,2KOM UDD=5B; RL=2,2 кОм

Нелинейные искажения DTMF сигнала, %

Dis



1

5



Табл. 8.3. Динамические характеристики ИС КР1008ВЖ19

Параметры

Обозначение

Значение

Режим измерения

мин.

тип.

макс.

Импульсный (PULSE) режим набора

Импульсный коэффициент

M/S



2 1,5

M/S = "0" M/S = "1"

Длительность замыкающих импульсов набора, мс

Тм

33,3 40

M/S = "0" M/S= "1"

Длительность размыкающих импульсов набора, мс

Тв

66,6 60

M/S = "0" M/S="1"

Межсерийная пауза, мс

TIDP

783 790

M/S= "1" M/S = "0"

Предсерийная пауза, мс

TPDP

15 15

M/S = "1"

M/S ="0"

Тональный (DTMF) режим набора

Длительность тональной посылки, мс

TMFD

70







Межцифровая пауза между тональными посылками, мс

TTIDP

70







Предцифровая пауза, мс

ТTPDP



0





Время запуска генератора, мс

TSTART



5





Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Табл. 8.4. Выходные сигналы ИС КР1008ВЖ19, соответствующие параллельному коду на входах D0 - D3.

D3

D2

D1

DO

DTMF передача

Импульсная передача (число импульсов)

0

0

0

0

*

10

0

0

0

1

1

1

0

0

1

0

2

2

0

0

1

1

3

3

0

1

0

0

4

4

0

1

0

1

5

5

0

1

1

0

6

6

0

1

1

1

7

7

1

0

0

0

8

8

1

0

0

1

9

9

1

0

1

0

0

10

1

0

1

1

#

11

1

1

0

0

А

12

1

1

0

1

В

13

1

1

1

0

С

14

1

1

1

1

D

Запрещ. комбинация

На рис. 8.4. приведена схема включения ИС КР1008ВЖ19. Входы DO -D3, LATCH и выход АСК подключены к микроконтроллеру. Выход TONE подключен к усилителю сигнала DTMF, a DP к импульсному ключу. Если используется ИС UM91531, то конденсаторы С2 и СЗ можно не применять.

На рис. 8.5 приведена схема включения ИС КР1008ВЖ19 в качестве номеронабирателя. Для преобразования сигналов клавиатуры в двоичный код используется ИС приоритетного шифратора 8-3 К556ИВ1. При нажатии одной из кнопок клавиатуры "0" - "7" на выходах А0 - A3 (выводы 9, 7, 6) формируется двоичный код этой цифры. Логические элементы DD2.4 - DD2.6 инвертируют его и подают на входы D0 - D2 ИС КР1008ВЖ19. На выходе GS ИС К555ИВ1 (вывод 14) в момент нажатия кнопки клавиатуры изменяется уровень из "высокого" в "низкий", а на выходе инвертора DD2.3 из "низкого" в "высокий". Изменение уровня из "низкого" в "высокий" на входе LATCH загружает двоичный код на входах D0 - D3. В момент отпускания кнопки клавиатуры обратное изменение уровня на выходе GS ИС К555ИВ1 и на входе LATCH ИС КР1008ВЖ19 приводит к набору номера на выходе TONE или DP (в зависимости от положения переключателя SA1). С момента загрузки двоичного кода и до окончания набора цифры горит светодиод VD1. Во время свечения светодиода VD1 набор следующей цифры невозможен. Если перевести переключатель SA2 в разомкнутое состояние, то это позволит производить набор цифр больше 7.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

В тестовом режиме ИС КР1008ВЖ19 позволяет осуществлять тональный и импульсный набор номера с гораздо более высокой скоростью. Если изменить состояние входа M/S, когда вход выборки кристалла СЕ (вывод 13) находится в активном ("низкий" уровень) состоянии, включается тестовый режим. ИС остается в тестовом режиме до тех пор, пока не будет отключена. Импульсный набор номера в тестовом режиме осуществляется в 48 раз быстрее (с частотой 480 Гц). Тональный набор номера осуществляется в 8 раз быстрее (длительность тональной посылки и паузы между тональными посылками составляет 8,75 мс). При этом нижняя и верхняя группа частот разделяются по выходам TONE и DP. Для цифр 0, 1, 6, 8 на выходе TONE будет присутствовать сигнал с частотой нижней группы двухчастотной посылки, а на выходе DP - верхней. Для цифр 2, 3, 4, 5, 8, 9, *, #, А, В, С, D на выходе TONE будет присутствовать сигнал с частотой верхней группы, а на выходе DP - нижней. На выход TONE подается синусоидальный сигнал, а на выход DP - прямоугольные импульсы соответствующей частоты.

МикросхемаКР1008ВЖ18представляет собой приемник - декодер двухтонального (DTMF) сигнала (код 2 из 8). ИС изготавливается в пластмассовом корпусе типа 2104.18-А (DIP-18) по КМОП технологии и содержит полосовые фильтры на переключаемых конденсаторах. Микросхема контролирует длительности поступающих двухтональных посылок и пауз междуними.Выходная информация выводится в виде 4-разрядного двоичного кода. Тактирование микросхемы осуществляется кварцевым генератором.

Основные характеристики ИС КР1008ВЖ18

  • Детектирование всех 16 стандартных DTMF сигналов.
  • Низкая потребляемая мощность: 15 мВт.
  • Один источник питания: 5 В+5%.
  • Используется стандартный телевизионный кварцевый резонатор с частотой 3,579545 МГц.
  • Выходы с тремя состояниями.
  • Режим понижения потребляемой мощности в неактивном состоянии.
  • Низкая вероятность ошибки декодирования: 1/10000.

Основные области применения ИС КР1008ВЖ18

  • Приемные устройства АТС.
  • Системы передачи сигнала поискового вызова.
  • Дистанционные системы управления.
  • Системы кредитных карт.
  • Пейджеры.
  • Автоответчики.
  • Бытовые автоматические системы.
  • Мобильные радиосистемы.

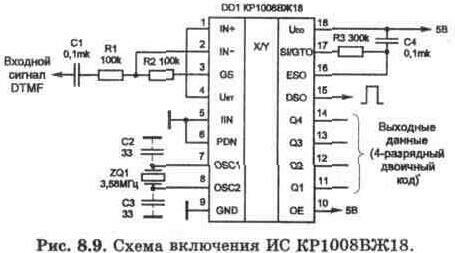

Цоколевка ИС приведена на рис. 8.6, назначение выводов в табл. 8.5, структурная схема на рис. 8.7. Электрические и временные характеристики приведены в табл. 8.6. Временные диаграммы входов и выходов приведены на рис. 8.8, параллельный код на выходах Q1 - Q4, соответствующий входному двухтональному (DTMF) сигналу, - в табл. 8.7.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Табл. 8.5. Назначение выводов ИС КР1008ВЖ18.

Вывод

Обозначение

Назначение

1

IN+

Неинвертирующий вход операционного усилителя.

2

IN-

Инвертирующий вход операционного усилителя.

3

GS

Выход операционного усилителя. Используется для подключения резистора, который задает коэффициент усиления операционного усилителя.

4

UST

Выход опорного напряжения (U/2). Может использоваться для смещения входов операционного усилителя.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Вывод

Обозначение

Назначение

5

IIN

Вход запрещения. ' * "Высокий" уровень на этом входе запрещает декодирование DTMF сигнала.

6

PDN

Вход установки режима понижения потребляемой мощности.

Понижение потребляемой мощности происходит при "высоком" уровне на этом входе.

7

OSC1

Тактовый вход.

Недорогой кварцевый резонатор на частоту 3,579545, подсоединенный к выводам OSC1 и OSC2 обеспечивает работу внутреннего генератора. (В некоторых случаях для ИС КР1008ВЖ18 необходимо установить конденсаторы емкостью 30 пкф между тактовыми выводами генератора и общим проводом). Можно также подать внешнюю тактовую частоту непосредственно на тактовый вход.

8

OSC2

Тактовый выход.

9

GND

Общий вывод.

10

ОЕ

Вход разрешения выхода данных.

Выходы Q1 - Q4 представляют собой КМОП ключи, которые открыты, если на входе ОЕ "высокий" уровень, и закрыты (в высокоимпедансном состоянии) при "низком" логическом уровне на входе ОЕ.

11 12 13 14

Q1 Q2 Q3 Q4

Выходы данных с тремя состояниями.

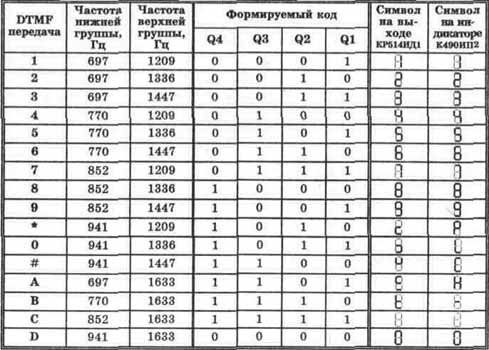

Когда выходы открыты (ОЕ = "1"), на них представлен двоичный код, соответствующий последнему поступившему тональному сигналу (табл. 8.7).

15

DSO

Выход задержанного управления.

Продолжительность выходного сигнала ("высокий" уровень) на этом выходе соответствует продолжительности тонального сигнала, поступившего на вход ИС. "Высокий" уровень присутствует с момента опознавания сигнала DTMF (длительностью не менее 40 мс) и поступления декодированного двоичного кода на выходы данных Q1 - Q4. Выход DSO возвращается в состояние "низкого" уровня, когда напряжение на выводе 17 (SI/GTO) становится ниже порогового уровня входа управления SI (UTS=2,4 В при UDD = 5 В (см. рис. 8.8).

18

ESO

Выход раннего управления.

На этом выходе немедленно появляется "высокий" уровень, когда сигнал DTMF опознается схемой обработки цифрового сигнала (рис. 8.7). Любые мгновенные потери сигнала DTMF вызывают возвращение состояния выхода ESO в "низкий" уровень.

17

SI/GTO

Двунаправленный: Вход управления/Выход установки заданного времени.

При напряжении на этом входе выше уровня UTS (2,4 В при UDD = 5 В) DTMF сигнал обрабатывается по цифровому алгоритму ИС, и обновляется состояние выходов 4-разрядного кода данных (Q1 - Q4). При напряжении ниже UTN регистры ИС освобождаются для принятия нового сигнала, а состояние выходов Q1 - Q4 не изменяется. При помощи внешних элементов на выходе GTO можно установить временные параметры обработки сигнала DTMF, а его состояние определяется функционированием выхода ESO и напряжением на входе SI (см. рис. 8.8).

18

UDD

Плюс питания (+5 В).

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Предельно допустимые характеристики. ИС КР1008ВЖ18

Максимальное напряжение питания (UDD) ................... 6 В.

Входное напряжение аналогового сигнала (UINA) ....... от -0,3 В до (UDD + 0,3) В.

Входное напряжение цифрового сигнала (UIND) ......... от -0,3 В до (UDD + 0,3) В.

Максимальный постоянный входной ток для любого вывода (1м) .......... 10 мА.

Рабочая температура (ТOPR) ............................................... от -40 С до +85 С.

Температура хранения (ТSTG) ........................................... от -60 С до +15 С.

Табл. 8.6. Электрические и временные характеристики ИС КР1008ВЖ18.

Параметры

Обозначение

Значение

Режим измерения

мин

тип.

макс

Напряжение питания, В

UDD

4,75Г

,75

5,0

5,25



Ток потребления, мА

IDD



3,0

9,0

PDN = "0"

Ток хранения, мкА

IDDQ



10

25

PDN = "1"

Потребляемая мощность, мВт

PD



15

45

PDN = "0"

Входное напряжение "высокого" уровня, В

UIH

3,5





UDD = 5В

Входное напряжение "низкого" уровня, В

UIL

1,5

UDD=5 B

Входной ток утечки, мкА

IIH/ IIL



0,1



UIN = 0В или UDD

Входной ток вывода ОЕ, мкА

IOEI

7,5

20

OE=0B, UDD=5B

Входное сопротивление аналогового входа, МОм

RI

10

fiN = 1 кГц

Пороговое напряжение входа управления SI, В

UTS

2,2

2,4

2,5

UDD=5B

Выходное напряжение "низкого" уровня, В

UOL





0,03



Выходное напряжение "высокого" уровня, В

UOH

UDD-

0,03







Выходной ток "низкого" уровня, мА

IOL

1,0

2,5



UOL= 0,4В

Выходной ток "высокого" уровня, В

IOH

0,4

0,8



UOH = 4,6В

Выходное опорное напряжение на выходе UST, В

UST

2. 3

2,5

2,7

UDD= 5В

Выходное сопротивление выхода UST, Ом

ROR



1





Уровень входного сигнала (каждого тона двухтональной посылки), дБ

UI

-29



+1



Уровень входного сигнала (каждого тона двухтональной посылки), мВ

UI

27,5



869



Девиация тонального сигнала

f





+1,5% +2Гц



Длительность обработки тонального сигнала, мс

tREC

20



40

Устанавливается внешними элементами

Длительность обработки межцифровой паузы, мс

tID

20



40

Устанавливается внешними элементами

Время опознавания тонального сигнала, мс

tDP

6

11

14



Время опознавания межцифровой паузы, мс

tDA

0,5

4

8,5



Табл. 8.7. Параллельный код на выходах Q1 - Q4 ИС КР1008ВЖ18, соответствующий входному двухтональному (DTMF) сигналу.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

На рис. 8.9 приведена схема включения ИС КР1008ВЖ18. Входной сигнал DTMF через разделительный конденсатор С1 и резистор R1 поступает на инвертирующий вход IN- операционного усилителя. Коэффициент усиления ОУ Ку = R2/R1 (для данной схемы Ку = 1). Для смещения входа ОУ подается напряжение 2,5 B c выхода Ust на неинвертирующий вход IN+. Входной импеданс схемы приблизительно равен сопротивлению R1. Если кварцевый резонатор ZQ1 установлен непосредственно у выводов OSC1 и OSC2, и генератор работает устойчиво, то конденсаторы С2 и СЗ можно не применять.

Продолжительность выходного сигнала ("высокий." уровень) на выходе DSO (вывод 15) соответствует продолжительности тонального сигнала, поступившего на вход ИС. На этом выходе "высокий" уровень присутствует с момента опознавания сигнала DTMF и поступления декодированного двоичного кода на выходы данных Q1 - Q4. Выход DSO возвращается в состояние "низкого" уровня после опознавания и обработки межцифровой паузы (см. рис. 8.8).

Резистор R3 и конденсатор С4, подключенные к выводам ESO и SI/GTO, задают минимальную длительность обработки тонального сигнала или паузы после того, как сигнал или межцифровая пауза были опознаны:

- длительность обработки тонального сигнала tGTP = 0,875хRзхС4 (26 мс);

- длительность обработки межцифровой паузы tGTA = 0,956хR3хС4 (29 мс).

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Длительность обработки тонального сигнала и межцифровой паузы для схемы рис. 8.9 приблизительно равны. Если длительность тонального сигнала больше межцифровой паузы, то можно . подключить внешние элементы, как показано на рис. 8.10а. Если же длительность тонального сигнала меньше межцифровой паузы, то рекомендуется внешние элементы подключить по рис. 8.106.

Для схемы рис. 8.10а:

tGTP= 0,875xR1xC;

tGTA= 0,956x[R1xR2/(R1+R2)]C.

Для схемы рис. 8.106:

tGTP= 0,875x[R1xR2/(R1+R2)]xC;

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

tGTA= 0,956xR1xC.

Ha рис. 8.13 приведена схема проверки ИС КР1008ВЖ18. В качестве номеронабирателя тонального сигнала используется ИС КР1008ВЖ16. При нажатии на любую кнопку номеронабирателя с выхода TONE (вывод 12) через разделительный конденсатор СЗ DTMF сигнал подается на вход ОУ ИС КР1008ВЖ18. Тональный сигнал декодируется и 4-разрядный двоичный код (табл. 8.7), соответствующий входному DTMF сигналу, подается на входы 1, 2, 4, 8 дешифратора КР514ИД1. С момента опознавания и до окончания тональной посылки горит светодиод VD1. Выходы a - g дешифратора подключены к семисегментному светодиодному индикатору.

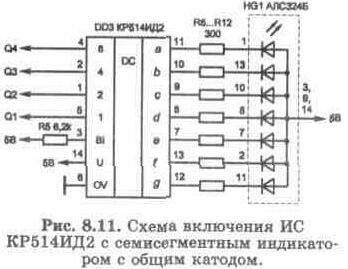

Символ на индикаторе соответствует предпоследней колонке табл. 8.7. Дешифратор КР514ИД1 содержит внутренние токоограничивающие резисторы (Iвых. = 5 мА), что позволяет подключать индикаторы с общим катодом AJI304A (Б, В), АЛС314А непосредственно к выходам дешифратора. Для использования индикаторов с общим анодом (АЛС324Б, АЛСЗЗЗВ.Г и т. п.) следует применить дешифратор КР514ИД2 (рис. 8.11) или К555ИД18. Поскольку выходы ИС КР514ИД2 выполнены на транзисторах с открытым коллектором, то необходимо установить ограничительные резисторы сопротивлением 300 Ом. Схему можно упростить, применив ИС управляемого индикатора со схемой дешифрации К490ИП2 (рис 8.12).

На рис. 8.14 приведена схема совместной проверки ИС КР1008ВЖ19 и КР1008ВЖ18. В исходном состоянии на выходе логических элементов DD1.2, DD1.3 и на выходах Q0 - Q3 десятичного счетчика DD2 К555ИЕ5 - "низкий" уровень, а на выходе АСК ИС КР1008ВЖ19 - "высокий" уровень. Цепь С1, R3 при включении схемы устанавливает выходы ИС DD2 в состояние логического "0" . При нажатии на кнопку SB1 выходы DD1.2 и DD1.3 переходят из "низкого" в "высокий" и ИС КРЮ08ВЖ19 загружает двоичный код по входам D0 - D3. В момент отпускания кнопки RS-триггер на логических элементах DD1.1 и DD1.2 перебрасывается обратно, что приводит к набору загруженной цифры и переводит счетчик DD2 на один такт вперед. Тональный сигнал "*" с выхода TONE ИС КРЮ08ВЖ19 поступает на вход ИС КР1008ВЖ18 и на индикаторе HGI отображается символ декодированного сигнала (табл. 8.7). С момента загрузки двоичного кода и до окончания набора номера горит светодиод VD2. При следующем нажатии кнопки SB1, происходит набор очередной цифры "1" и т. д. Если переключатель SA1 находится в положении "Р", то при наборе очередной цифры мигает светодиод VD1 с частотой импульсного набора 10 Гц. Количество импульсов соответствует набранной цифре.

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Микросхемы КР1008ВЖ18 и КР1008ВЖ19

Микросхемы КР1008ВЖ18 и КР1008ВЖ19. Микросхемы КР1008ВЖ18 и КР1008ВЖ19

(нажмите для увеличения)
