www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Блок управления паяльной станции на микроконтроллере PIC16F887

Энциклопедия радиоэлектроники и электротехники / Технологии радиолюбителя

Комментарии к статье Комментарии к статье

В статье рассматривается самодельный микроконтроллерный блок управления паяльной станции, в состав которой входят низковольтный паяльник и паяльный фен промышленного изготовления. Блок может применяться также, как двухканальный измеритель температуры общего назначения с термопарами в качестве ее датчиков и как одноканальный регулятор температуры.

В радиолюбительской практике очень часто возникает необходимость в удобном миниатюрном паяльнике для работы с мелкими радиодеталями, имеющем низкое напряжение питания, регулируемую температуру жала и возможность его заземления. Последнее значительно снижает риск повреждения электронных компонентов разрядами статического электричества.

В литературе опубликовано много описаний конструкций паяльников и паяльных фенов (далее - просто фенов), но самостоятельное изготовление большинства из них требует специального оборудования, подходящих материалов и существенных затрат времени. Однако сегодня есть возможность приобрести за небольшую цену уже готовые удобные в работе паяльник и фен со сменными насадками.

Можно выделить два распространенных варианта конструкции паяльников, различающихся способами нагревания жала и измерения его температуры. В первом варианте нагреватель охватывает паяльный стержень (как в классических электропаяльниках). Температуру измеряют с помощью термопары, прижатой к его хвостовику, противоположному острию. В такой конструкции нагревательная спираль надежно защищена от механических нагрузок и повреждений. Но показания датчика температуры, удаленного на значительное расстояние от фактического места пайки, имеют заметную инерционность. Требуется некоторое время, чтобы отбор тепла от острия (жала) привел к снижению температуры хвостовика. На практике этот недостаток компенсируется некоторым запасом по температуре стержня и его большой теплоемкостью, обеспечивающей быстрый прогрев места пайки. Система регулирования фиксирует снижение температуры лишь при продолжительной непрерывной пайке и возвращает ее к заданному значению, увеличивая мощность, отдаваемую в нагреватель.

Второй вариант отличается тем, что нагреватель расположен внутри стержня, а датчик температуры прижат к нему у ближайшей к месту пайки точки нагревателя. Этим обеспечена более быстрая реакция на изменение температуры острия в процессе пайки. В таких паяльниках обычно используют хрупкий керамический нагреватель, который легко повредить при падении паяльника на твердую поверхность или в случае других сильных механических нагрузок, либо внутренних механических напряжений, возникающих вследствие неравномерного отбора тепла (например, при работе с нестандартным жалом).

Еще один рабочий инструмент современной паяльной станции - фен. С его помощью бесконтактно нагревают нужные участки печатной платы до температуры плавления припоя воздушным потоком заданной силы и температуры. Фен удобен и при групповой пайке пассивных электронных компонентов. Их предварительно раскладывают на печатной плате, покрыв места пайки слоем паяльной пасты. В процессе пайки эти компоненты самоцентрируются на контактных площадках платы благодаря силам поверхностного натяжения расплавленного припоя.

Большую популярность фен получил у ремонтников, поскольку с его помощью можно оперативно выпаивать и запаивать многовыводные микросхемы с мелким шагом выводов. Фен также очень удобен для прогревания термоусаживаемых трубок и для продувки труднодоступных участков конструкций теплым или холодным воздухом.

Ранее паяльные фены работали от компрессора, который находился в отдельном корпусе и подавал воздух по шлангу в ручку фена, в которой устанавливались нагреватель и датчик температуры. Необходимость выносного компрессора и его высокая цена сдерживали распространение таких фенов на рабочих местах радиолюбителей. С появлением фенов со встроенными вентиляторами оказалось возможным отказаться от громоздких компрессоров.

Блок управления паяльной станции на микроконтроллере PIC16F887
Рис. 1

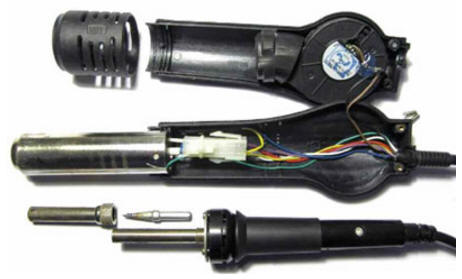

На рис. 1 представлен фотоснимок разобранных паяльника от паяльной станции Solomon SL-10/30 с датчиком температуры, установленным согласно первому из описанных выше вариантов, и фена от паяльной станции Lukey 852D+ FAN со встроенным вентилятором. Именно для работы с ними разрабатывался предлагаемый блок управления.

В металлическом кожухе передней части фена установлены нихромовый нагреватель и датчик температуры. По конструкции нагреватель аналогичен тем, что применяются в фенах для сушки волос. Напряжение питания нагревателя - 220 В, мощность - около 250 Вт. В расширенной части ручки фена находится центробежный вентилятор с напряжением питания 24 В (потребляемый ток 120 мА). Хочу обратить внимание, что внешний диаметр металлической части сопла у этого фена 25 мм в отличие от популярных "компрессорных" с наружным диаметром сопла 22 мм. В результате для него требуются специальные насадки, а для установки других необходим переходник. Самодельную насадку с круглым выходным отверстием небольшого диаметра, показанную на рис. 2, автор изготовил из старого оксидного конденсатора К50-3 20 мкФ на 350 В и автомобильного хомута.

Блок управления паяльной станции на микроконтроллере PIC16F887
Рис. 2

Учитывая, что паяльником и феном обычно не пользуются одновременно, было решено упростить разрабатываемый блок, совместив органы управления этими инструментами и используя для отображения их температуры и режима работы одни и те же индикаторы.

Основные технические характеристики

  • Напряжение и частота питания, В (Гц) .......220 (50)
  • Напряжение питания нагревателя паяльника, В.......24
  • Мощность нагревателя паяльника, Вт.......48
  • Максимальная температура паяльника, °С.......420
  • Напряжение питания нагревателя фена, В .......220
  • Мощность нагревателя фена, Вт .......250
  • Максимальная температура потока воздуха, °С .......480
  • Дискретность отображения температуры, °С .......1

Схема блока управления паяльной станции с подключенными к нему паяльником и феном представлена на рис. 3. Имеющаяся в фене кнопка, обозначенная на схеме SB2, не используется. Блок управления построен на базе микроконтроллера PIC16F887 (DD1), который имеет в своем составе десятиразрядный АЦП и сконфигурирован на работу от встроенного тактового генератора частотой 8 МГц. Для программирования микроконтроллера предусмотрен разъем X4. Керамические конденсаторы C14 и C15 устанавливают как можно ближе к выводам питания микроконтроллера. Для подачи звуковых сигналов предназначен излучатель звука со встроенным генератором HA1, который управляется сигналами с вывода 40 (RB7) микроконтроллера через электронный ключ на транзисторе VT3.

Блок управления паяльной станции на микроконтроллере PIC16F887
Рис. 3 (нажмите для увеличения)

Блок управления паяльной станции на микроконтроллере PIC16F887
Рис. 3-1

Температуру измеряют с помощью термопар BK1 и BK2, установленных соответственно внутри фена и паяльника. ОУ DA1.1 и DA1.2 усиливают их термоЭДС. Холодные спаи термопар физически находятся в ручках паяльника и фена, компенсация изменений их температуры не предусмотрена. На практике отсутствие такой компенсации не вызывает заметных неудобств, так как пайка обычно производится в помещениях с мало изменяющейся температурой.

В качестве образцового напряжения АЦП микроконтроллера использовано напряжение его питания (5 В). Это не привело к появлению заметной погрешности. Вывод входа внешнего образцового напряжения АЦП оставлен свободным и при желании может быть использован для подключения внешнего источника образцового напряжения повышенной стабильности, например, микросхемы MCP1541 (4,096 В) или MCP1525 (2,5 В). При изменении образцового напряжения потребуется соответствующая корректировка коэффициентов усиления ОУ DA1.1 и DA1.2. Эти коэффициенты заданы с помощью резисторов R4, R8 для DA1.1 и R6, R9 для DA1.2. Их следует подбирать так, чтобы при максимальной температуре напряжение на выходе ОУ не превысило значения образцового напряжения АЦП.

В случае обрывов в цепях термопар (в том числе при отключенных от разъемов X2 и X3 в пальнике или фене) через резисторы R2 и R3 на неинвертирующие входы ОУ поступает напряжение +12 В. Цепи R5C1 и R7C2 - фильтры, подавляющие высокочастотные наводки. Резисторы R10 и R11 совместно с находящимися внутри микроконтроллера защитными диодами защищают входы АЦП от перегрузки.

Управление мощностью нагревателя паяльника организовано с помощью аппаратного модуля ШИМ микроконтроллера. Импульсы переменной скважности он формирует на выводе 17 (RC2). С помощью мощного ключа на полевом транзисторе VT1 они включают и выключают нагреватель, изменяя среднюю потребляемую им мощность. Среднее значение напряжения, подаваемого на вентилятор фена, изменяется с помощью ШИМ, реализованной программно. Импульсы с вывода 16 (RC1) микроконтроллера поступают на двигатель M1 вентилятора через ключ на полевом транзисторе VT2.

Регулировка мощности нагревателя фена выполняется за счет периодического пропуска некоторого числа периодов сетевого напряжения. Сигнал управления формируется микроконтроллером на выводе 10 (RE2) и поступает в цепь питания нагревателя через динисторный оптрон U1, оснащенный узлом синхронизации включения с моментом перехода через ноль приложенного к его выходной цепи напряжения, и симистор VS1. Светодиод HL1 предназначен для визуального контроля работы нагревателя фена.

В блоке использован четырехразрядный семиэлементный светодиодный индикатор HG1 - RL-F5610GDAW/D15с общими катодами элементов каждого разряда. Аноды элементов подключены к порту D микроконтроллера DD1 через токоограничительные резисторы R24- R31, которые подобраны так, что суммарный ток через все выводы порта D при отображении любого знака не превышает 90 мА. Общие катоды разрядов индикатора коммутируют ключи на транзисторах VT5-VT8 по сигналам, формируемым на выводах RC4-RC7 микроконтроллера.

Светодиоды HL4-HL11 включены в общую систему динамической индикации как элементы дополнительного пятого разряда, включаемого транзистором VT9 по сигналу на выводе RC3 микроконтроллера. Светодиод HL4 служит для индикации включения фена, а HL5 - резервный, его предполагается использовать при совершенствовании блока. Светодиоды HL6-HL11 образуют дискретную шкалу, включаясь по одному и показывая установленный в данный момент уровень мощности нагревателя паяльника (или фена, если он включен) ступенями по 1/6 полной мощности. Большей мощности соответствует светодиод с меньшим позиционным номером.

В качестве U2 - преобразователя сетевого переменного напряжения 220 В в постоянное 24 В - использован готовый импульсный блок питания PS-65-24 [1] мощностью 65 Вт. Оксидный конденсатор C5 размещен рядом с ним и уже от этого конденсатора идут отдельные провода к каждому потребителю напряжения 24 В. Для получения из него напряжения 12 В служит импульсный понижающий преобразователь постоянного напряжения в постоянное на микросхеме MC33063 (DA2), аналогичный описанным в [2] и [3]. Делитель напряжения R17R19 подобран так, что на выходе преобразователя поддерживается напряжение 12 В. О его наличии свидетельствует свечение светодиода HL2. Далее линейный интегральный стабилизатор DA3 доводит напряжение до 5 В, необходимых для питания микроконтроллера DD1.

Сетевое напряжение 220 В поступает на блок питания U2 при нажатии на кнопку SB1. Программа микроконтроллера после выполнения инициализации устанавливает на его выходе RE0 (выводе 8) высокий логический уровень, который открывает транзистор VT4. Конденсатор C9 обеспечивает подачу в момент открывания транзистора полного напряжения 12 В на обмотку реле и его уверенное срабатывание. По завершении зарядки конденсатора ток через обмотку снижается до ограниченного резистором R23 значения, обеспечивающего лишь удержание якоря реле в сработавшем состоянии. Светодиод HL3 показывает, что напряжение на обмотку реле подано.

Сработавшее реле K1 своими контактами K1.1 шунтирует кнопку SB1. Теперь ее можно отпустить, питание блока управления останется включенным, пока микроконтроллером не будет закрыт транзистор VT4.

После включения питания на индикаторе HG1 кратковременно появляется надпись с номером версии программы и звучит звуковой сигнал. Включается режим работы с паяльником, который плавно разогревается до температуры, установленной в предыдущих сеансах работы и записанной в EEPROM микроконтроллера. Текущее значение температуры отображается на индикаторе HG1, а уровень подводимой к паяльнику мощности - с помощью светодиодов HL6-HL11.

Чтобы исключить тепловой удар, до достижения температуры 100 °C уровень мощности ограничен до 40 % максимальной, а в интервале 100...300 °C - до 80 %. Это увеличивает время выхода на рабочую температуру, но продлевает срок службы паяльника. По достижении заданной температуры она стабилизируется на этом уровне. Вращением ручки энкодера S1 температуру можно изменить.

При нажатии на кнопку SB3 включается светодиод HL4, паяльник переводится в щадящий режим (его температура снижается до 150 оС), включается вентилятор фена, а затем его нагреватель. Температура потока воздуха из фена повышается по алгоритму, аналогичному разогреву паяльника. Нужную температуру устанавливают вращением ручки энкодера S1. После однократного нажатия на эту ручку ее вращением можно регулировать интенсивность воздушного потока.

Повторным нажатием на копку SB3 нагреватель фена выключают, а паяльник переводят в рабочий режим. Вентилятор фена продолжит работать, пока температура потока воздуха не снизится до 60 оС. После этого он будет выключен автоматически.

При последовательных нажатиях на кнопку энкодера на индикатор HG1 поочередно выводятся названия следующих параметров:

  • AIR - интенсивность потока воздуха фена (только когда он включен);
  • StA0 - коэффициент А0 для паяльника;
  • StA1 - коэффициент А1 для паяльника;
  • FtA0 - коэффициент А0 для фена;
  • FtA1 - коэффициент А1 для фена.

Коэффициенты A0 и A1 используются программой микроконтроллера для определения температуры жала паяльника или подаваемого феном потока воздуха по полученному в результате работы АЦП числу N, линейно зависящему от термоЭДС соответствующей термопары. Температура T (в градусах Цельсия) вычисляется по формуле

T = A0 + A1N.

При вращении ручки энкодера значение выбранного параметра изменяется и выводится на индикатор в мигающем виде вместо его названия. Если в течение нескольких секунд ручку не вращать и не нажимать, на индикатор возвратится текущее значение температуры паяльника или потока воздуха из фена.

При нажатии на кнопку SB5 микроконтроллер сохраняет текущие значения параметров в энергонезависимой памяти, выключает нагреватели паяльника и фена. Если в этот момент фен был активен, продувка нагревателя холодным воздухом продолжается, пока температура потока на его выходе не снизится до 60 °С, после чего микроконтроллер устанавливает низкий уровень напряжения на выходе RE0. Транзистор VT4 закрывается, и реле K1 размыкает свои контакты, отключая блок управления от питающей сети.

Кнопка SB4 - резервная. Ее можно использовать при совершенствовании и расширении функциональных возможностей блока.

Вместо источника питания PS-65-24 (U2) для блока управления паяльной станцией может быть применен любой другой импульсный или трансформаторный блок сетевого питания, который обеспечивает стабилизированное постоянное напряжение 24 В при токе нагрузки не менее 2 А. Если использовать в качестве U2 блок, имеющий кроме выхода напряжения +24 В еще один напряжением +12 В с допустимой нагрузкой не менее 300 мА, понижающий преобразователь на микросхеме MC33063AP1 из устройства можно исключить. Если этот преобразователь используется, микросхема MC33063AP1 в нем может быть заменена на MC34063AP1.

Реле K1, оптрон U1 и симистор VS1 размещены на отдельной печатной плате. Это необходимо для максимального удаления низковольтных цепей от тех, что находятся под напряжением 220 В.

Применено реле WJ112-1A с обмоткой на 12 В. Вместо него подойдет и другое с контактами, рассчитанными на коммутацию переменного напряжения не менее 250 В при токе не менее потребляемого блоком управления и нагревателем фена. Если выбрано реле с номинальным напряжением катушки 24 В, ее следует питать от источника этого напряжения.

Вместо оптрона MOC3063 можно использовать любой динисторный, способный напрямую управлять симистором с допустимым напряжением не ниже 600 В. Чтобы не увеличивать уровень создаваемых в сети помех, желательно и на замену выбирать оптрон с узлом контроля перехода приложенного к его выходу напряжения через ноль.

Симистор BT138X-600 в изолированном пластиковом корпусе можно заменить аналогичным по параметрам BT138-600 в обычном корпусе TO-220 с металлическим фланцем или другим, выдерживающим в выключенном состоянии напряжение не менее 600 В, а во включенном - ток не менее 6 А. Симистор работает в блоке управления без теплоотвода.

Кнопки SB1, SB3-SB5 применены типа DS-502, но они могут быть заменены другими, удобными для монтажа. Кнопка SB1 должна быть рассчитана на переменное напряжение между разомкнутыми контактами не менее 250 В и выдерживать пусковой ток импульсного блока питания U2. Следует обязательно убедиться, что в выбранном блоке имеется терморезистор, ограничивающий пусковой ток. При его отсутствии следует обязательно установить последовательно с кнопкой SB1 или в самом блоке питания терморезистор с сопротивлением в холодном состоянии 5...10 Ом (например, SCK-052 или SCK-101).

Примененный энкодер ED1212S-24C24-30F - с механическими контактами, дающими 12 импульсов на оборот, и встроенной кнопкой. Может быть использован и другой, в том числе оптический энкодер с соответствующими узлами питания и формирования выходных импульсов.

Индикатор RL-F5610GDAW/D15 может быть заменен любым другим светодиодным с общими катодами элементов каждого разряда, например KEM-5641.

Для блока управления использован корпус Z-1, имеющийся в продаже. Его лицевая панель была заменена прозрачной, вырезанной из листового поликарбоната. С обратной стороны к ней прижата прозрачная пленка для струйной печати, на которой напечатан рисунок передней панели.

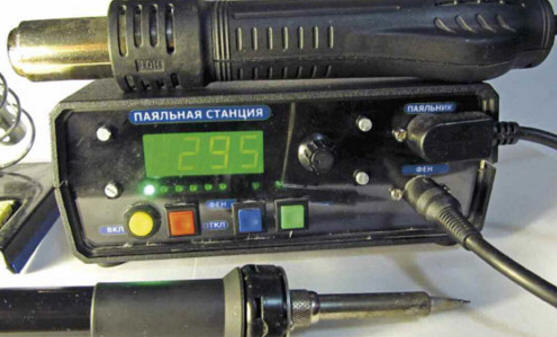

На этой панели установлены кнопки SB1, SB3-SB5 и розетки разъемов для подключения паяльника (X2 - пятиконтактная DIN 41524 или ОНЦ-ВГ-4-5/16-Р, известная также как СГ-5) и фена (X3 - восьмиконтактная DIN 45326 или ОНЦ-ВГ-5-8/16-Р). Описание этих разъемов можно найти в [4]. За прозрачной панелью укреплена плата с индикатором HG1 и светодиодами. Внешний вид блока вместе с паяльником и феном показан на рис. 4.

Блок управления паяльной станции на микроконтроллере PIC16F887
Рис. 4

Если блок управления паяльной станцией собран правильно и микроконтроллер запрограммирован, он начинает работать сразу, требуется лишь задать коэффициенты А0 и А1 для паяльника и фена. Для этого сразу после подачи питания с помощью энкодера устанавливают на индикаторе HG1 температуру ниже комнатной. Далее нажатиями на кнопку энкодера выбирают установку коэффициента A0 для паяльника и, изменяя его, добиваются, чтобы индикатор показал текущую температуру в помещении. Затем, перейдя к установке коэффициента A1, вращением ручки энкодера получают на индикаторе его значение 1,0.

После этого закрепляют на жале паяльника термопару или другой датчик образцового измерителя температуры. Жало с прикрепленным к нему внешним датчиком желательно изолировать от окружающей среды каким-либо плохо проводящим тепло материалом, соблюдая при этом требования пожарной безопасности. С помощью энкодера устанавливают на индикаторе HG1 какую-либо не очень высокую температуру (например, 100 °С) и дожидаются стабилизации показаний образцового термометра. Если он показывает температуру выше заданной, значение коэффициента А1 следует уменьшить, в противном случае - увеличить. Подбирая этот коэффициент, добиваются, чтобы различие между измеренной образцовым термометром и установленной температурой не превышало 5 °С.

Не следует допускать роста температуры жала выше 300...400 °С (по образцовому термометру). Если это происходит, следует проверить напряжение на выходе ОУ DA1.2 и при необходимости подобрать его коэффициент усиления так, чтобы при максимально возможной температуре паяльника выходное напряжение ОУ не превышало образцового напряжения АЦП микроконтроллера. В завершение рекомендуется задать температуру жала, при которой предполагается выполнять большинство паек, и повторно подобрать коэффициент А1.

Аналогично подбирают коэффициенты А0 и А1 для фена. При этом интенсивность потока воздуха устанавливают средней и помещают датчик температуры образцового термометра на расстоянии 1 см от сопла фена. После подборки всех коэффициентов паяльная станция готова к работе.

С описанным блоком управления можно применять любой паяльник со встроенной термопарой и низковольтным нагревательным элементом. Фен должен быть с нагревательным элементом на напряжение 220 В и тоже со встроенной термопарой. Следует убедиться и в том, что вентилятор фена рассчитан на работу от напряжения 24 В. Обратите внимание, что цвета изоляции проводов, идущих от фена к разъему, указанные на схеме рис. 3, не стандартизованы и могут быть другими.

Иногда встречаются паяльники и фены с терморезисторами в качестве датчиков температуры. Использовать их с описанным блоком управления нельзя без внесения существенных изменений в его измерительный тракт (узлы на микросхеме DA1) и корректировки программы микроконтроллера.

Альтернативным применением рассмотренной конструкции может стать двухканальный измеритель температуры любых объектов с датчиками в виде термопар и одноканальный регулятор температуры. Если регулировка температуры не требуется, то после установки коэффициентов А0 и А1 энкодер можно удалить.

Программу микроконтроллера блока управления можно скачать с ftp://ftp.radio.ru/pub/2013/10/ps01.zip.

Литература

  1. PS-65 series 65W Single Output Switching PowerSupply. - http://www.meanwell.com/ search/ps-65/ps-65-spec.pdf.
  2. MC34063A, MC33063A, SC34063A,SC33063A, NCV33063A 1.5 A, Step-Up/Down/ Inverting Switching Regulators. - http://www.onsemi.com/pub_link/Collateral/MC3 4063A-D.PDF.
  3. Бирюков С. Преобразователи напряжения на микросхеме КР1156ЕУ5. - Радио, 2001, № 11, с. 38-42.
  4. Разъем DIN. - http://ru.wikipedia.org/ wiki/Разъем%20DIN.

Автор: С. Крушневич
