www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

DVD-процессоры ESS ES4318, ES4408, ES4408FD. Справочные данные

Энциклопедия радиоэлектроники и электротехники / Применение микросхем

Комментарии к статье Комментарии к статье

Микросхемы ES4318, ES4408, ES4408FD являются основой для построения бытовых DVD-проигрывателей. Высокая степень интеграции, программируемая архитектура, высокое качество обработки сигнала и небольшая стоимость позволяют производить аппараты, отвечающие современным требованиям качества.

Микросхемы построены на основе высокопроизводительного 32-разрядного RISC-процессора, который обеспечивает декодирование и обработку входного потока данных от DVD-привода, он также выполняет функции системного контроллера. Программное обеспечение микросхем может быть расширено за счет подключения внешнего ПЗУ. Для обработки декодированного видеосигнала в микросхемах используются встроенные фильтры и преобразователи, формирующие изображение высокого качества заданного формата. Разнообразие форматов записи изображения делает такую опцию особенно важной (например, для вывода DVD-фильма в системе PAL, записанного в системе NTSC).

Выходное изображение формируется в виде, подходящем для использования совместно с широкой гаммой декодеров систем PAL и NTSC. Звуковые сигналы подаются на выходы микросхем в двух видах - декодированном (готовом к непосредственному преобразованию в аналоговый сигнал с помощью ЦАП) и в виде необработанного цифрового потока (звукового потока, считанного с диска). Для передачи декодированной звуковой информации используется интерфейс I2S, а для передачи необработанного звукового потока - интерфейс S/PDIF. В этих микросхемах также реализован широкий набор интерфейсных функций, которые включают в себя декодирование команд дистанционного управления(от ИК приемника) и поддержку функций управляющей клавиатуры. Структурная схема подключения DVD-процессоров ESS серии ES4xx8 приведена на рис. 1.

DVD-процессоры ESS ES4318, ES4408, ES4408FD. Справочные данные. Структурная схема подключения DVD-процессоров ESS серии ES4xx8

Рис. 1 Структурная схема подключения DVD-процессоров ESS серии ES4xx8

Характеристики микросхем

Микросхема ES4318

Основные функции и особенности DVD-процессора ES4318:

  • выполнен в 208-выводном корпусе PQFP;
  • полная поддержка декодирования потоков MPEG-1 и MPEG-2;
  • программируемая архитектура;
  • форматы дисков: DVD-Video, Audio CD, Video CD (VCD, VCD 2.0), Super Video CD (SVCD);
  • поддержка системы DVD Navigation 1.0;
  • декодирование зонной защиты (CSS).

Функции обработки изображения:

  • преобразование формата изображения "Pan & Scan" и "Letterbox";
  • технология SmartZoom, предоставляющая возможность масштабирования и панорамирования изображения;
  • технология SmartScale, позволяющая производить преобразования систем цветного телевидения (например, NTSC в PAL и др.);
  • технология SmartStream для исправления ошибок считывания данных с диска в режиме реального времени;
  • режимы проигрывания: замедленный, перемотка вперед, перемотка назад, покадровый и переход на заданный фрагмент;
  • поддержка функций караоке и субтитров;
  • экранное меню (OSD) в палитре 16 цветов, функция наложения с 16 степенями прозрачности;
  • 8-битный компонентный выход в формате YUV.

Функции обработки звука:

  • декодирование потоков Dolby Digital в двухканальный поток РСМ;
  • декодер Dolby Pro Logic;
  • поддержка потоков РСМ до 24 бит/96 кГц ;
  • одновременная работа цифрового стереовыхода и интерфейса S/PDIF;
  • встроенная поддержка технологии Sensaura Dolby Digital Virtual Surround;
  • выход S/PDIF для звуковых потоков АС-3, DTS Digital и Linear PCM.

Интерфейсные функции:

  • два интерфейса подключения DVD-привода: ATAPI или A/V bus;
  • двунаправленный цифровой последовательный аудиоинтерфейс I2S;
  • прямое управление приводом считывания диска;
  • восемь многофункциональных портов ввода/вывода;
  • единственный тактовый сигнал частотой 27 МГц;
  • поддержка до 2 Мбайт оперативной памяти типа SDRAM.

Микросхема ES4408

Большинство характеристик микросхемы ES4408 совпадают с соответствующими характеристиками микросхемы ES4318. В отличие от предыдущей, микросхема ES4408 имеет расширенные функции обработки звука:

  • декодирование потоков Dolby Digital в шестиканальный звуковой поток формата РСМ;
  • декодирование многоканальных потоков MPEG в звуковой поток РСМ.

Кроме того, интерфейс микросхемы позволяет подключить к ней до 4 Мбайт оперативной памяти типа SDRAM или EDO DRAM.

Микросхема ES4408FD отличается от ES4408 встроенным декодером звуковых потоков формата DTS и поддержкой до 8 Мбайт оперативной памяти типа SDRAM.

Выводы микросхем сгруппированы по своему функциональному назначению (рис. 2):

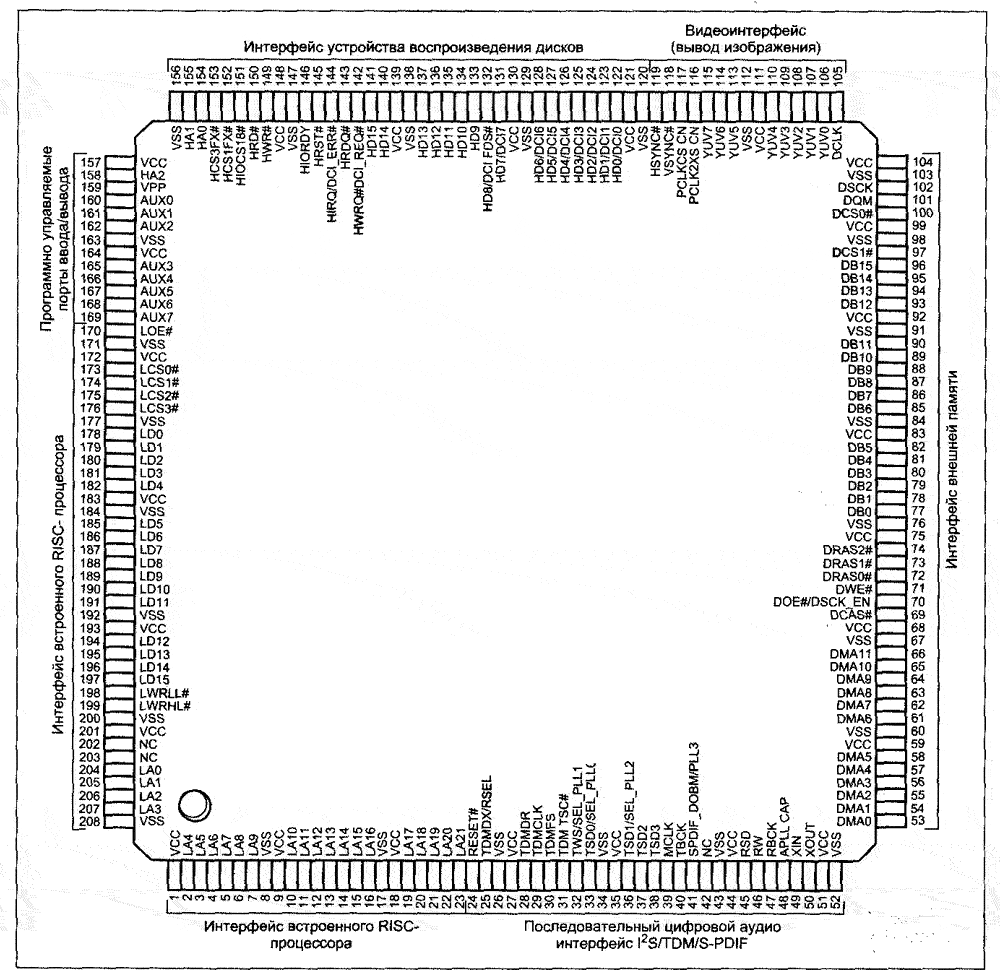

DVD-процессоры ESS ES4318, ES4408, ES4408FD. Справочные данные. Группировка выводов микросхем

(нажмите для увеличения)

Рис. 2. Группировка выводов микросхем

  • 1...23 и 170...208 - интерфейс встроенного RISC-процессора;
  • 24...52 - интерфейс передачи аудиоданных (I2S, S/PDIF).
  • 53...104 - интерфейс подключения ПЗУ и ОЗУ;
  • 105...119 - интерфейс подключения видеокодера;
  • 120...156-интерфейс ATAPI/DCI для подключения привода DVD;
  • 157...169 - многофункциональные порты ввода/вывода.

Цепи общего провода микросхем подключены к следующим выводам: 8,17, 26, 34, 43, 52, 60, 67, 76, 84, 91, 98,103,112,120,129,138, 147,156,163,171,177,184,192, 200, 208.

Питающее напряжение подается на следующие выводы: 1, 9,18, 27, 35, 44, 51, 59, 68, 75, 83, 92, 99,104, 111,121,130,139,148,157,164, 172, 183,193,201.

Неиспользуемые выводы: 37, 38, 42, 202, 203.

Назначение выводов микросхемы ES4408FD представлено в табл. 1.

Таблица 1

Название Номер Режим Описание
VCC 1, 9, 18, 27, 35, 44, 51, 59, 68, 75, 83, 92, 99, 104, 111, 121,130,139, 148, 157, 164, 172, 183, 193, 201 Вход Напряжение питания
LA(0-21) 2-7, 10-16, 19-23, 204-207 Выход Адресная шина интерфейса обмена с внешними устройствами встроенного RISC-процессора
VSS 8, 17, 26, 34, 43, 52, 60, 67, 76, 84, 91, 98, 103, 112, 120, 129, 138, 147, 156, 163, 171, 177, 184, 192, 200, 208 Вход Общий провод
RE5ET# 24 Вход Вход сигнала сброса, активный уровень - низкий
TDMDX 25 Выход Линия передачи последовательных данных интерфейса TDM
RSEL   Вход Выбор размера слова внешнего ПЗУ (0 - 16 Бит, 1 - 8 Бит)
TDMDR 28 Вход Линия приема последовательных данных интерфейса ТDМ
TDMCLK 29 Вход Тактовый сигнал интерфейса TDM
TDMFS 30 Вход Сигнал синхронизации блоков данных интерфейса TDM
TDMTSC# 31 Выход Сигнал включения передачи данных, активный уровень - низкий
TWS 32 Выход Сигнал выбора канала интерфейса I2S (выходные каналы)
SEL_PLL1   Вход Вход 2 выбора частоты выходного синхросигнала (см. табл. 2)
TDS(0) 33 Выход Линия передачи последовательных данных интерфейса I2S (каналы 1 и 2)
SEL_PLLO   Вход Вход 0 выбора частоты выходного синхросигнала (см. табл. 2)
TDS (1) 36 Выход Линия передачи последовательных данных интерфейса I2S (каналы 3 и 4)
SEL_PLL1   Вход Вход 1 выбора частоты выходного синхросигнала (см. табл. 2)
TDS(2) 37 Выход Линия передачи последовательных данных интерфейса I2S (каналы 5 и 6)
TDS(3) 38 Выход Линия передачи последовательных данных интерфейса I2S (каналы 7 и 8)
MCLK 39 Вход/ Выход Тактовый сигнал для звуковых ЦАП
ТBСК 40 Вход/Выход Тактовый сигнал интерфейса I2S (выходные каналы)
SPDIF_DOBM 41 Выход Выход данных интерфейса S/PDIF (IEC958)
SEL_PLL3   Вход Выбор входного тактового сигнала (0 - кварцевый генератор, 1 - вход DCLK)
RSD 45 Вход Линия приема последовательных данных интерфейса I2S (входной стереосигнал)
RWS 46 Вход Сигнал выбора канала интерфейса I2S (входной канал)
RBCK 47 Вход Тактовый сигнал интерфейса I2S (входной канал)
APLLCAP 48 Вход Вывод подключения внешнего конденсатора (для синтезатора частоты)
XIN 49 Вход Вывод для подключения кварцевого резонатора
XOUT 50 Выход - " -
DMA(O-11) 53-58,61-66 Выход Сигналы выбора адреса для внешнего динамического ОЗУ
DCAS# 69 Выход Сигнал OAS (строб столбца) для внешнего динамического ОЗУ, активный уровень - низкий
DOE# 70 Выход Сигнал обращения к внешнему динамическому ОЗУ, активный уровень - низкий
DSCK_EN   Вход Сигнал разрешения подачи тактовых импульсов на внешнее динамическое ОЗУ, активный уровень - низкий
DWE# 71 Выход Сигнал записи во внешнее ОЗУ, активный уровень низкий
DRAS(0-2)# 72-74 Выход Сигналы RAS (строб строки) для внешнего динамического ОЗУ, активный уровень - низкий
DB(0-15) 77-82, 85-90, 93-96 Вход/Выход Сигналы шины данных внешнего ОЗУ
DCS(O-1)# 97,100 Выход Сигналы выбора микросхемы для ОЗУ типа SDRAM
DQM 101 Выход Сигнал маскирования обмена данными с ОЗУ
DSCK 102 Выход Тактовый сигнал для ОЗУ типа SDRAM
DCLK 105 Вход Входной тактовый сигнал (частота 27,0 МГц)
YUV(0-7) 106-110,113-115 Выход Данные в формате YUV (8 бит) для видеокодера (интерфейс передачи изображения)
PCLK2XSCN 116 Вход/Выход Тактовый сигнал интерфейса передачи изображения (режим Doubled Screen) 27,0 МГц
PCLKQSCN 117 Вход/Выход Тактовый сигнал интерфейса передачи изображения
VSYNC# 118 Вход/Выход Кадровый синхросигнал интерфейса передачи изображения, синхронизация по фронту или Выход спаду импульса управляется программно, активный уровень - низкий
HSYNC# 119 Вход/выход Строчный синхросигнал интерфейса передачи изображения, синхронизация по фронту или Выход спаду импульса управляется программно, активный уровень - низкий
HD(0-15) 122-128,131-137, 140,141 Выход Шина данных интерфейса устройства воспроизведения дисков (DVD-дисковода)
HCS1FX# 152 Выход Сигнал выбора 1 интерфейса устройства воспроизведения дисков
HCS3FX# 153 Выход Сигнал выбора 3 интерфейса устройства воспроизведения дисков
H1OCS16# 151 Вход Сигнал запроса передачи данных в 16-битном режиме
HA(0-2) 154,155,158 вход/выход Шина адреса интерфейса устройства воспроизведения дисков
VPP 159 Вход Пороговое напряжение защиты
HWR#/ DCI_ACK 149 Вход/выход Сигнал записи интерфейса устройства воспроизведения дисков, сигнал подтверждения интерфейса DCI
HRD#/ DQ_CiK 150 Выход, выход Сигнал чтения интерфейса устройства воспраизведения дисков, тактовый сигнал интерфейса DС1
HWRQ# 142 Выход Сигнал запроса записи
HRDQ# 143 Выход Сигнал запроса чтения
HIRQ 144 Вход/выход Сигнал прерывания
HRST# 145 Выход Сигнал сброса
HIORDY 146 Вход Сигнал I/O Ready
AUX(0-7) 160-162,165-169 Вход/выход Восемь программно управляемых линий ввода/вывода
LOE# 170 Выход Сигнал обращения к внешнему устройству интерфейса встроенного RISC-процессора, активвыход ныи уровень - низкий
LCS(O-3)# 173-176 Выход Выход Сигнал выбора внешнего устройства, активный уровень - низкий
LD(15-O) 178-182,185-191,194-197 Вход/выход Шина данных интерфейса обмена с внешними устройствами
LWRLL# 198 Выход Сигнал записи младших 16 бит, активный уровень ~~ низкий
LWRHL# 199 Выход Сигнал записи старших 16 бит, активный уровень - низкий
NC 37,38,42,202,23 - Неподключенные выводы

Таблица 2

Частота выходного сигнала, МГц Сигнал Частота выходного сигнала, МГц Сигнал
SEL_PLLO SEL_PLL1 SEL_PLL2 SEL_PLLO SELPLL1 SEL_PLL2
Отсутствует 0 0 0 121,5 0 0 1
27 1 0 0 81 1 0 1
Равна частоте входного сигнала 0 1 0 94 0 1 1
54 1 1 0 108 1 1 1
