Кольцевые магнитопроводы фирмы AMIDON

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

Комментарии к статье Комментарии к статье

Магнитопроводы производства американской фирмы Amidon широко используют в аппаратуре заводского изготовления и радиолюбительских конструкциях не только в США. но и во многих других странах. Ниже представлены характеристики кольцевых магнитопроводов этой фирмы, изготовленные из феррита и карбонильного железа.

Маркировка кольцевых ферритовых магнитопроводов состоит из букв FT, за которыми через дефис следуют две или три цифры - приблизительный внешний диаметр магнитопровода, выраженный сотыми долями дюйма. Например, магниюпровод FV-23 имеет внешний диаметр примерно 0.23 дюйма (около 0.58 см). В маркировке некоторых изделий после этих цифр могут следовать буквы А или В. которыми отмечают варианты исполнения магнитопровода. отличающиеся по высоте кольца.

В полном обозначении изделия к этой комбинации через дефис добавляют марку феррита (цифры, буквы), из которого изготовлен магнитопровод.

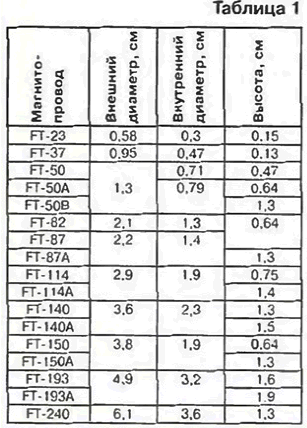

Размеры наиболее распространенных кольцевых ферритовых магнитопроводов сведены в табл. 1, а характеристики феррита разных марок - в табл. 2.

Кольцевые магнитопроводы фирмы AMIDON Кольцевые магнитопроводы фирмы AMIDON

Маркировка кольцевых магнитопроводов. выполненных из карбонильного железа, состоит из буквы Т, за ней, как и у изготовленных из феррита, через дефис следуют две или три цифры - приблизительный внешний диаметр магнитопровода в сотых долях дюйма. В маркировку некоторых магнитопроводов добавляют букву А, обозначающую вариант исполнения с большей высотой кольца. В полном обозначении изделия вслед за типом кольца через дефис добавляют марку материала (одну или две цифры), из которого изготовлен магнитопровод.

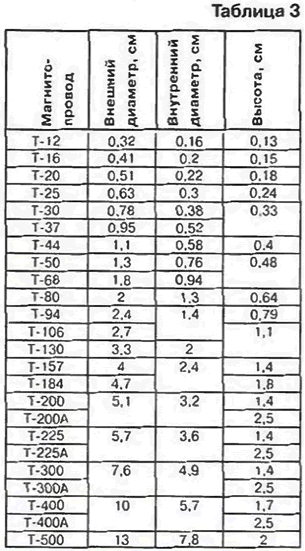

Размеры кольцевых карбонильных магнитопроводов представлены в табл. 3, а основные характеристики различных рецептур карбонильного железа - в табл. 4. Изделия из карбонильного железа имеют цветовую маркировку, указанную в таблице.

Кольцевые магнитопроводы фирмы AMIDON Кольцевые магнитопроводы фирмы AMIDON

Материал подготовлен по справочнику "Iron-powder and ferrite coil forms" фирмы Amidon Associates. Подробную информацию no магнитопроводам этой фирмы можно найти на сайте bytemark.com/amidon.
