www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Жидкокристаллические индикаторы

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

ИЖЦ71-5/7; ИЖЦ72-5/7

Цифровые пятиразрядные индикаторы ИЖЦ71 -5/7 и ИЖЦ72-5/7 с децимальной точкой в каждом разряде и встроенным микросхемным блоком управления предназначены для отображения цифровой информации в аппаратуре, устанавливаемой вне помещения (счетчики газа, жидкого топлива, электроэнергии, уличные термометры и т. п.).

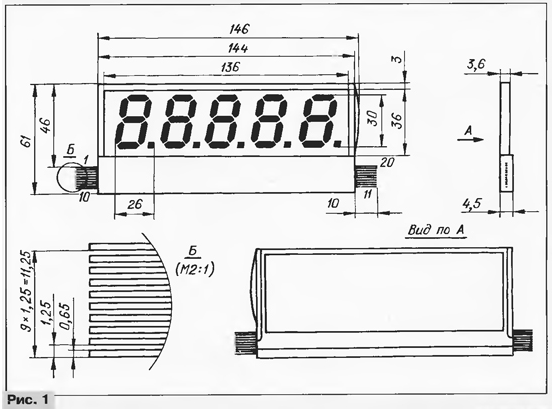

Конструктивно индикатор представляет собой в общем виде две плоские тонкие стеклянные пластины, герметично склеенные по периметру с малым зазором, заполненным холодоустойчивым жидкокристаллическим веществом.

Работа индикатора основана на твист-эффекте в жидких кристаллах, для чего в конструкции предусмотрены два поляроида - две тонкие пленки, обладающие свойством поляризации проходящего через них света. Твист-эффект - это явление вращения плоскости поляризации поляризованного света тонким (около 20 мкм) слоем жидких кристаллов, исчезающее при действии на этот слой электрического поля. Плоскости поляризации света, обеспечиваемой каждым из поляроидов, взаимно перпендикулярны (их называют скрещенными).

Вообще говоря, система из скрещенных поляроидов света не пропускает, но если между ними разместить слой жидких кристаллов, в свою очередь, вращающий на 90 град, плоскость поляризации света, система становится прозрачной. Под действием электрического поля на какой-либо участок слоя жидких кристаллов они теряют способность вращать плоскость поляризации света и пропускание света прекращается. Зрительно это воспринимается как появление на светлом фоне темного, непрозрачного участка.

Электрическое поле должно быть знакопеременным, в противном случае в слое жидких кристаллов возникает электролитический процесс, приводящий к резкому сокращению срока их службы.

Индикатор ИЖЦ71-5/7 рассчитан для работы на отраженном свете, для чего на тыльную сторону прибора нанесено зеркальное покрытие. Индикатор ИЖЦ72-5/7 - полупрозрачный и работает на просвет, однако его можно перевести в отражательный режим, если установить позади прибора вплотную к нему зеркальную пластину.

Прибор снабжен двадцатью жесткими лужеными выводами квадратного сечения для подачи внешних сигналов. Внешний вид индикатора представлен на рис. 1. Масса прибора - не более 60 г.

Жидкокристаллические индикаторы

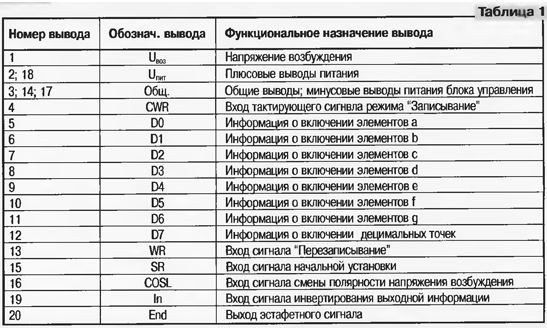

Цоколевка индикатора представлена в табл.1.

Жидкокристаллические индикаторы

Блок управления индикатора построен на основе бескорпусной сорокаканальной микросхемы КБ1835ИД1-4 структуры КМОП.

Как было указано, в индикаторе применено холодоустойчивое жидкокристаллическое вещество, допускающее нормальную работу прибора вплоть до температуры -30°С. При температуре ниже -30°С время смены информации на табло заметно увеличивается.

Необходимое быстродействие индикатора при температуре в пределах -30...-40°С обеспечивает специальный подогреватель, питающийся током. Это устройство выполнено на основе металлокерамики, имеет собственные выводы и поставляется отдельно от индикатора.

Для того чтобы предохранить поляроид индикатора, размещенный на его лицевой стороне, от повреждений при хранении и монтаже, табло на заводе-изготовителе прикрывают защитной пленкой. Перед началом эксплуатации прибора защитную пленку следует удалить.

Первые три буквы наименования индикатора означают Индикатор Жидкокристальный Цифровой, число 71 - порядковый номер разработки, цифра 5 - число разрядов, а 7 - число элементов изображения в разряде.

Основные технические характеристики индикатора при Токр.ср = 25°С

  • Собственный яркостный контраст, отн. ед., не менее......0,9
  • Потребляемый ток, мА, не более, при напряжении питания 5 В, частоте перезаписывания 100 Гц и частоте смены полярности возбуждения 100 Гц......0,2
  • Входное напряжение информационных сигналов в состоянии высокого уровня......4,5...5
  • низкого уровня......0...0,5
  • Входной ток цепей логических сигналов, мкА, не более......5
  • Время реакции, мс, не более......150
  • Время релаксации, мс, не более......150

Предельные эксплуатационные значения

  • Напряжение питания логических цепей, В......4,5...5,5
  • Рабочий температурный интервал, °С без подогревателя ... -30...+65
  • с подогревателем.....-40...+65
  • Основные технические характеристики подогревателя
  • Сопротивление элемента, Ом......100...160
  • Мощность, потребляемая подогревателем при выходе на установившийся режим, Вт, не более......6
  • Мощность, потребляемая подогревателем в установившемся режиме, Вт, не более......3
  • Максимально допустимая температура элемента, °С.....+70

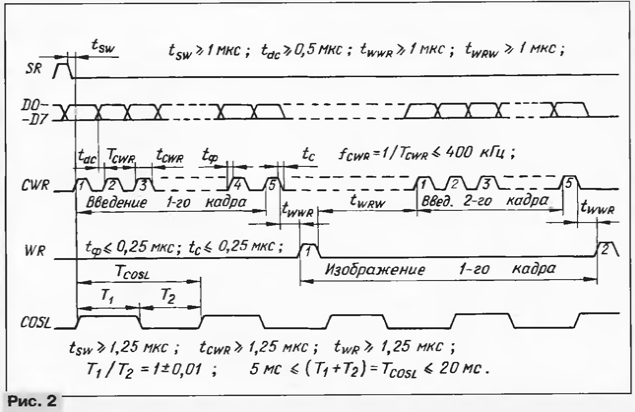

Внешнюю информацию индикатор принимает по восьмиразрядной линии DO - D7 по тактирующему сигналу CWR. После введения информации о всех элементах изображения во входной регистр блока управления (в течение пяти тактовых импульсов записи байта) на вход "Перезаписывание" поступает импульс WR, обеспечивающий перезаписывание информации из входного регистра в регистр хранения. Временные диаграммы, иллюстрирующие работу блока управления, представлены на рис. 2.

Жидкокристаллические индикаторы

Из регистра хранения информация поступает в выходные формирователи, отвечающие за включенное или выключенное состояние элементов первого кадра в соответствии с принятой внешней информацией.

Новая информация второго кадра проходит тот же путь и поступает на табло. Таким образом, можно сказать, что блок управления имеет память на две страницы - одна хранит информацию о принятом кадре, а другая в это время записывает информацию о следующем кадре.

Формирование знакопеременного (без постоянной составляющей) возбуждающего индикатор напряжения происходит по сигналам COSL.

Функция "Инверсия выходной информации" предоставляет пользователю возможность подачи на индикатор информации как в прямом виде (когда высокому уровню на информационном входе соответствует включенный элемент табло), так и в инверсном (когда элемент табло включается низким входным уровнем). Прямое введение соответствует низкому уровню на входе Iп, а инверсное - высокому.

"Выход эстафетного сигнала" при использовании одиночного индикатора оставляют свободным. Если же необходимо наращивание числа разрядов индикации, рядом устанавливают второй такой же индикатор, а выв. 20 первого соединяют с внешним управляющим блоком.

Для индикаторов этого и других типов, способных работать в проходящем свете, выпускают специальные модули подсветки с лампами накаливания.

Жидкокристаллические индикаторы всех типов следует предохранять от длительного воздействия прямых солнечных лучей - это может привести к необратимой деструкции жидких кристаллов. По этой же причине следует оберегать индикаторы от статического электричества и перегревания при пайке.

ИЖЦ35-6/7

Шестиразрядные цифровые индикаторы ИЖЦ35-6/7 предназначены для отображения выходной информации в карманной электронной аппаратуре медицинского назначения с автономным питанием. Кроме шести цифровых разрядов, на табло размещены шесть мнемонических элементов. Работа индикатора основана на твист-эффекте. Прибор рассчитан на работу в отраженном свете; цвет изображения - черный, фон - светлосерый. Режим управления - статический.

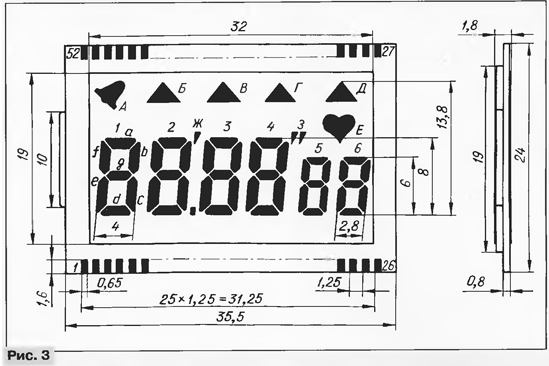

Корпус - стеклянный, плоский (рис. 3). Выводы представляют собой прозрачные (на рисунке условно показаны черными) проводящие полосы - площадки, напыленные на стекло корпуса с лицевой стороны. Подключение индикатора к цепям устройств выполняют с помощью двух контактных резиновых гребенок, составленных из чередующихся проводящих и непроводящих участков.

Жидкокристаллические индикаторы

Контактные площадки (их общее число - 52) размещены в два ряда, по одному на каждой длинной стороне корпуса. Если смотреть на табло прибора спереди (выступ-ключ на корпусе должен быть слева), то нижний ряд будет первым, верхний - вторым. Нумерация выводов в первом ряду (с 1 -го по 26-й) идет слева направо, а во втором (с 27-го по 52-й) - справа налево.

Цоколевка индикатора ИЖЦ35-6/7 (нумерация разрядов на табло увеличивается слева направо): выв. выв.

  • 1 - общий; выв.
  • 2 - элемент g разряда 1;
  • выв. 3 - е1;
  • выв. 4 - d1;
  • выв. 5 - с1;
  • выв. 6 - g2;
  • выв. 7 - е2;
  • выв. 8 - d2;
  • выв. 9 - с2;
  • выв. 10 - децимальная
  • точка разряда 2;
  • выв. 11 - g3;
  • выв. 12 - еЗ;
  • выв. 13 -d3
  • выв. 14 - сЗ;
  • выв. 15 -g4;
  • выв. 16 -е4
  • выв. 17 - d4;
  • выв. 18 - с4;
  • выв. 19 - g5
  • выв. 20 - е5;
  • выв. 21 - d5;
  • выв. 22 - с5
  • выв. 23 - g6;
  • выв. 24 - е6;
  • выв. 25 - d6
  • выв. 26 - с6; выв.27 - b6;
  • выв. 28 - а6
  • выв. 29 - f6;
  • выв. 30 - Д;
  • выв. 31 - Е
  • выв. 32 - b5;
  • выв. 33 - а5;
  • выв. 34 - f5
  • выв. 35 - Г;
  • выв. 36 - 3;
  • выв. 37 - b4
  • выв. 38 - а4;
  • выв. 39 - f4;
  • выв. 40 - bЗ
  • выв. 41 - В;
  • выв. 42 - аЗ;
  • выв. 43 - f3
  • выв. 44 - Ж;
  • выв. 45 - b2;
  • выв. 46 - Б
  • выв. 47 - а2;
  • выв. 48 - f2;
  • выв. 49 - b1
  • выв. 50 - А;
  • выв. 51 - а1;
  • выв. 52 - f 1.

Масса индикатора - не более 2 г.

Основные технические характеристики индикатора при Токр.ср = 25°С

  • Собственный яркостный контраст, %, не менее......83,3
  • Потребляемый ток, мкА, не более......2,5
  • Номинальное напряжение управления, В......2,8
  • Номинальная рабочая частота управляющего напряжения, Гц . .32
  • Время реакции, мс, не более......200
  • Время релаксации, мс,не более......300
  • Угол обзора, град......45
  • Минимальная наработка на отказ, ч......50 000
  • Срок сохраняемости, лет, не менее......6

Предельные эксплуатационные значения

  • Напряжение управления, В ....2,6...3,1
  • Рабочая частота управляющего напряжения, Гц......30...64
  • Рабочий температурный интервал,°С......-1...+55

Основной параметр всех жидкокристаллических индикаторов, отражающий качество их работы, - контраст знака по отношению к фону. Контраст К определяют как отношение значений интенсивности света, выходящего из индикатора, в исходном и возбужденном состояниях. Этот параметр измеряют с помощью специальной оптической установки, основой которой служит микроскоп с встроенным фотоэлектронным умножителем тока на выходе.

Контраст вычисляют в процентах по формуле: К = (IФ - I3) 100/ Iф, где Iф - ток фона - выходной фототок электронного умножителя при выключенном индикаторе; l3 - ток знака - выходной фототок умножителя при возбужденном номинальным управляющим напряжением индикаторе (если изображение знака темнее фона табло).

Контраст выражают иногда в относительных единицах; в этих случаях из указанной формулы выпадает сомножитель 100.

ИЖЦ4-12/7

Двенадцатираэрядные цифровые твистэффектные индикаторы ИЖЦ4-12/7 работают на отражение света и предназначены для отображения информации в многофункциональных телефонных аппаратах и таксофонах. Цвет изображения - черный, фон - светлосерый. Режим работы индикатора - мультиплексный.

Кроме цифровых разрядов, на табло прибора размещены в строку семь слов, управляемых каждое так же, как и отдельный элемент разряда.

Прибор способен нормально работать при низких значениях температуры окружающей среды - до -30°С. Это достигнуто применением морозостойкого жидкокристаллического материала.

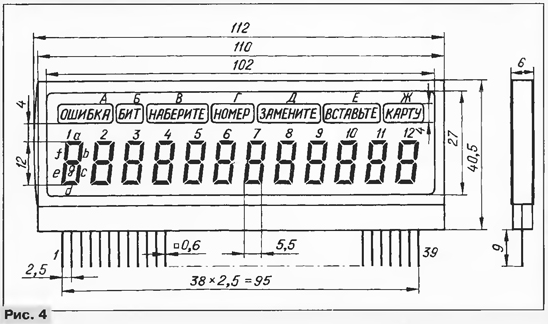

Корпус индикатора - стеклянный плоский (рис. 4); выводы - жесткие, луженые. Масса - не более 80 г.

Жидкокристаллические индикаторы

Если расположить прибор лицевой стороной к себе и выводами вниз, то крайним слева окажется выв. 1, а крайним справа - выв. 39. Нумерация разрядов на табло увеличивается слева направо.

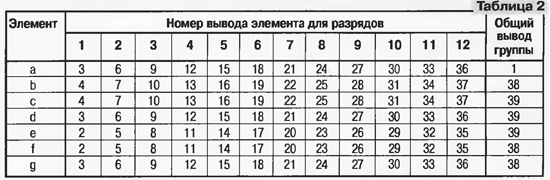

Цоколевка индикатора представлена в табл. 2 (цифровые разряды) и табл. 3 (слова).

Жидкокристаллические индикаторы

Жидкокристаллические индикаторы

Основные технические характеристики при Токр.ср = 25°С

  • Собственный яркостный контраст, отн. ед., не менее......0,9
  • Потребляемый ток, мкА, не более......50
  • Номинальное напряжение управления, В......3
  • Номинальная рабочая частота управляющего напряжения, Гц......64
  • Время реакции, мс, не более......200
  • Время релаксации, мс, не более......200
  • Минимальная наработка на отказ, ч......50 000
  • Минимальный срок сохраняемости, лет......4
  • Предельные эксплуатационные значения
  • Напряжение управления, В ... .2,5...3,5
  • Рабочая частота управляющего напряжения, Гц......44...84
  • Рабочий температурный интервал, °С......-30...+55

Как было указано, индикатор рассчитан на мультиплексный режим управления с тактовым соотношением 1:3. Это означает, что после каждого временного такта возбужденного состояния того или иного элемента изображения следуют три такта отсутствия управляющего напряжения. В результате инерционности жидкокристаллического вещества яркостный контраст за это время не успевает заметно измениться. Далее процесс повторяется с тем же тактовым соотношением.

ИЖВ74-160Х16; ИЖВ76-160Х16

Буквенно-цифровые матричные индикаторы ИЖВ74-160х 16 и ИЖВ76-160Х16 со встроенным блоком управления предназначены для отображения буквенной и цифровой информации в портативной измерительной и вычислительной аппаратуре. Индикаторы ИЖВ74-160Х16 работают на отражение света, а ИЖВ76-160Х16 - на просвет. В основе работы индикаторов лежит твист-эффект. Включенные элементы изображения выглядят черными на светло-сером фоне.

Жидкокристаллические индикаторы

На табло прибора размещены две строки длиной 149,1 мм, состоящие из 32 знакомест в каждой. Знакоместо имеет матричную структуру из 7X5 элементов прямоугольной формы. Размеры элемента 0,8x0,6 мм, размеры знакоместа 6,2x3,4 мм. Под каждой из строк расположена так называемая курсорная строка, состоящая из одинарного ряда элементов тех же размеров. Эти строки позволяют формировать перемещающиеся метки-указатели того или иного знака в строке.

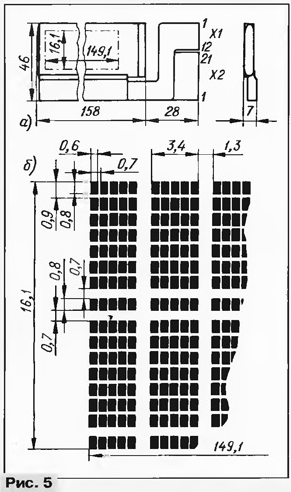

Корпус индикаторов - стеклянный плоский (рис. 5,а). Выводы для приема сигналов управления выполнены в виде печатных токопроводящих дорожек из фольги на двух тонких (толщиной около 0,1 мм) гибких лентах из полиимида. На одной ленте - 12 выводов (эта группа обозначена Х1), на другой - 21 (Х2). Шаг выводов - 1,25 мм; ширина выводов - 0,6 мм.

Выводы сформированы на крайнем обрезе полиимидных лент справа от корпуса (если смотреть на лицевую сторону индикатора). Форма лент такова, что снизу оказывается лента с выводами группы Х2, причем их проводящая сторона обращена назад, а сверху - лента с выводами группы Х1, обращенными вперед.

На рис. 5,6 показано крупно расположение элементов знакомест индикатора. Размеры индикационного поля - 149,1X16,1 мм. Масса индикатора - 100 г.

В наименовании прибора буква В обозначает в принятой системе буквенно-цифровую группу индикаторов, числа 74 или 76 - порядковые номера разработки, а 160 и 16 указывают на число столбцов и строк соответственно, образующих информационное поле индикатора. Каждый элемент изображения образуется на пересечении своих строки и столбца.

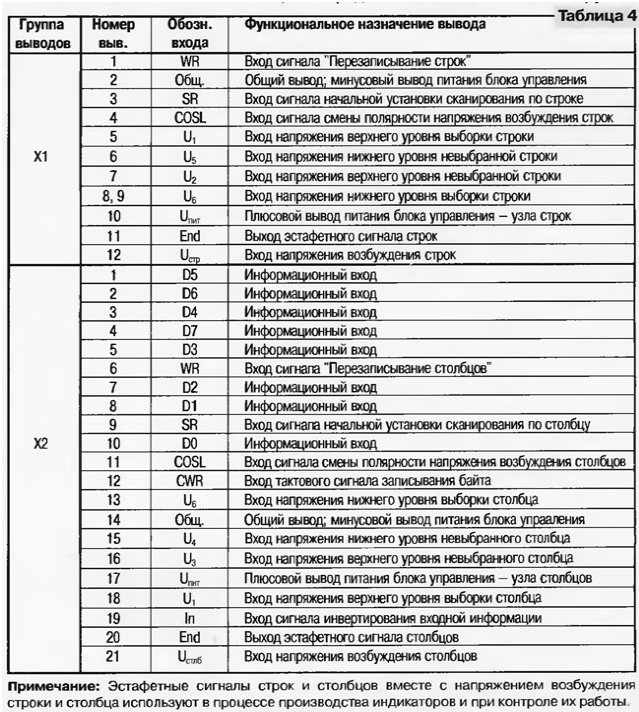

Цоколевка индикатора представлена в табл. 4.

Жидкокристаллические индикаторы

Основные технические характеристики при Токр.ср = 25 °С

  • Собственный яркостный контраст, отн. ед., не менее......0,75
  • Входное напряжение низкого логического уровня, В......0...0.5
  • Входное напряжение высокого логического уровня, В......4,5...5,5
  • Время реакции, мс, не более......200
  • Время релаксации, мс, не более......200

Предельные эксплуатационные значения

  • Напряжение питания логического блока индикатора, В......4,5...5,5
  • Тактовая частота управляющего логического блока, кГц......50...400
  • Рабочий температурный интервал окружающей среды, °С......-1...+55
  • Предельные значения температуры,°С......-45; +60

Встроенный логический блок управления строками и столбцами индикатора выполнен на бескорпусных микросхемах КБ1835ИД1-4 структуры КМОП. Каждая микросхема способна обслуживать 40 каналов (строк или столбцов). Временные диаграммы, иллюстрирующие работу блока, показаны на рис. 6.

Жидкокристаллические индикаторы

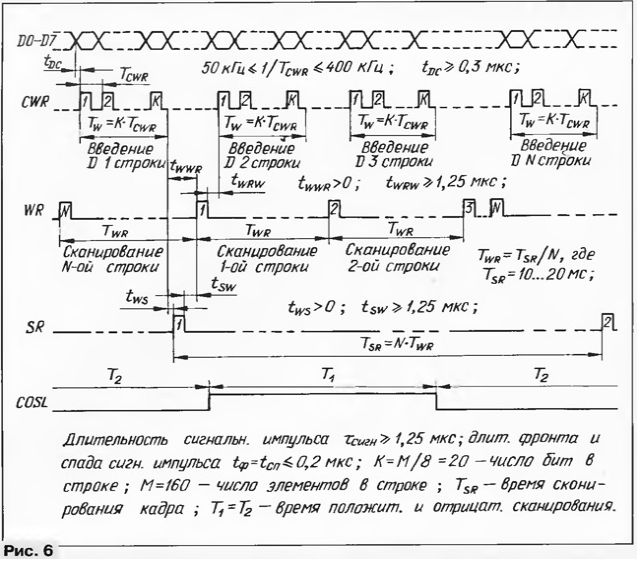

Введение информации во входной регистр происходит параллельно-последовательно по входной восьмиразрядной линии D0 - D7 и тактируется сигналом CWR. За 20 тактов записывается входная информация о всех 160 элементах одной строки.

По фронту импульса WR входная информация параллельно переписывается из входного регистра в выходной. Этот же сигнал, поданный на узел управления строками, начинает сканировать следующую строку с ее начала. Процесс записи протекает слева направо вдоль по строке и сверху вниз по столбцам. Начальный бит D0 в каждом байте отображается слева.

Кадровую синхронизацию (установку начала развертки в левый верхний угол индикационного поля перед передачей кадра) обеспечивают импульсы SR, подаваемые на индикатор с внешнего блока управления. Формированием знакопеременного напряжения возбуждения индикатора управляет сигнал COSL

Кроме этого, на узел управления столбцами необходимо подать сигнал In. Если на входе In низкий уровень, то высокому уровню на входах D0 - D7 будут соответствовать включаемые элементы изображения, а низкому - не-включаемые. При высоком уровне на входе In, наоборот, высокому уровню на входах D0 - D7 соответствует невключение элементов, а низкому - включение. Для возбуждения элементов отображения используют шестиуровневый оптимизированный режим. Выходные цепи узла управления строками питаются по двум парам входов группы Х1 - U1, U2, U5, U6, а для узла управления столбцами - U1, U3, U4, U6 группы X2. Напряжение питания - от Uпит до -10 В. Эти сигналы формирует либо внешний блок управления, либо набор внешних резистивных делителей.

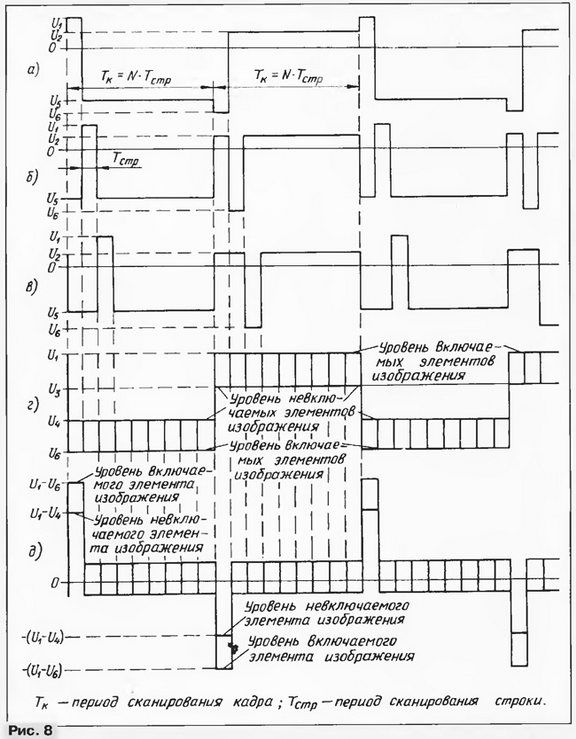

Принцип расчета значений U1 - U6 напряжения питания подробнее изложен ниже, при описании индикаторов ИЖГ96-240Х80 и ИЖГ97-240Х80.

ИЖГ96-240Х80; ИЖГ97-240Х80

Графические индикаторы ИЖГ96-240Х80 и ИЖГ97-240Х80 со встроенным блоком управления предназначены для отображения буквенной, цифровой и графической информации в портативной измерительной и вычислительной аппаратуре.

Индикатор ИЖГ96-240Х80 отражательный, а ИЖГ97-240Х80 - просветный. В основу работы приборов положен супертвист-эффект. Этим термином, бытующим в научно-технической литературе последние несколько лет, обозначают тот же твист-эффект, но реализованный в конструкциях более высоких технологий с более совершенными материалами. Супертвист-эффект обеспечивает более высокий контраст изображения и большее быстродействие.

Цвет включенных элементов на табло рассматриваемых приборов - темно-синий на светло-желто-зеленом фоне. Размеры индикационного табло - 131,9x43,9 мм.

Жидкокристаллические индикаторы

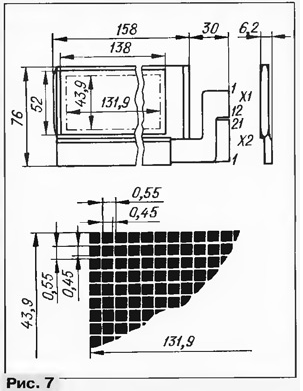

Корпус - плоский стеклянный (рис. 7,а). Выводы выполнены в виде печатных фольговых дорожек на двух гибких лентах из полиимида. На одной ленте 12 выводов (группа Х1), на другой - 21 (Х2). Шаг выводов 1,25 мм, ширина выводов 0,6 мм.

Ленты выведены на правую сторону индикатора (если смотреть на лицевую сторону его табло), причем снизу находится лента с выводами группы Х2 проводящей стороной назад, а сверху - лента с группой Х1 проводящей стороной вперед.

На рис. 7,б показаны взаимное расположение и размеры элементов изображения на табло индикатора. Элементы изображения - точки квадратной формы - размещены на поле равномерно. Размеры одного элемента - 0,45x0,45 мм.

Масса индикатора - не более 80 г.

Буква Г в наименовании индикатора указывает на способ отображения информации - графический, числа 96 и 97 - порядковые номера разработки, а 240 и 80 - числа столбцов и строк соответственно, образующих информационное поле прибора.

По цоколевке индикаторы ИЖГ96-240Х80 и ИЖГ97-240х80 аналогичны ИЖВ74-160х16 и ИЖВ76-160Х16 (см. табл. 4).

Основные технические характеристики при Токр.ср=25°С

  • Собственный яркостный контраст, отн. ед., не менее......0,8
  • Ток, потребляемый логическим блоком управления, мА, не более......2
  • Ток, потребляемый выходными цепями блока управления, мА, не более......2
  • Входной ток информационных и логических входов, мкА, не более......20
  • Номинальное напряжение питания управляющего логического блока, В......5
  • Номинальная тактовая частота логической части управляющего блока, кГц......200
  • Время реакции, мс, не более......500
  • Время релаксации, мс, не более......500
  • Минимальная наработка на отказ, ч......3000
  • Минимальный срок сохраняемости, лет......4

Предельные эксплуатационные значения

  • Напряжение питания управляющего логического блока, В......4,5...5,5
  • Входное напряжение низкого логического уровня, В......0..0,5
  • Входное напряжение высокого логического уровня, В......4...5,5
  • Тактовая частота, кГц......120.. .400
  • Минимальная кадровая частота, Гц......50
  • Частота смены полярности напряжения возбуждения, Гц......100...500
  • Рабочий температурный интервал, °С......-1...+55
  • Предельные значения температуры окружающей среды, °С .......-45; +60

Встроенный логический блок управления строками и столбцами выполнен на бескорпусных микросхемах КБ1835ИД1-4. Общий принцип управления строками и столбцами таков же, как и у ИЖВ74-160Х16. Выходные цепи узле управления строками питаются также но пределы напряжения питания несколько шире - от Uпит до -12 В.

Диаграммы сигналов, формируемых узлами управления по строкам и столбцам и прикладываемых к выводам индикатора, изображены на рис. 8.

Жидкокристаллические индикаторы

Значения U1-U6 напряжения питания узлов управления строками и столбцами (формируемые внешним блоком) должны удовлетворять следующим соотношениям: U1≤Uпит; U2=U1-U0; U3=U1-2U0; U4=U1-(a-1)U0; U5=U1-U0; U6≥-12 В, где Uпит=5±0,5 В; a=√n-9 - коэффициент оптимизации; п=80 - степень мультиплексирования (или, иначе, скважность сканирования строк); U0 - начальное напряжение, определяемое индивидуальными характеристиками индикатора и лежащее в пределах 1 ...2 В; типовое значение - 1,3 В.

Равенство разностей U1-U2=U2-U3= U4-U5=U5-U6=U0 должно быть обеспечено с точностью не менее ±1%. Точность задания коэффициента оптимизации должна находиться в пределах ±5%.

Все, что касается выбора значений напряжения питания выходных цепей узлов управления строками и столбцами, в равной мере относится и к индикаторам ИЖВ74-1 60х 16 и ИЖВ76-160х 16.

Жидкокристаллические индикаторы

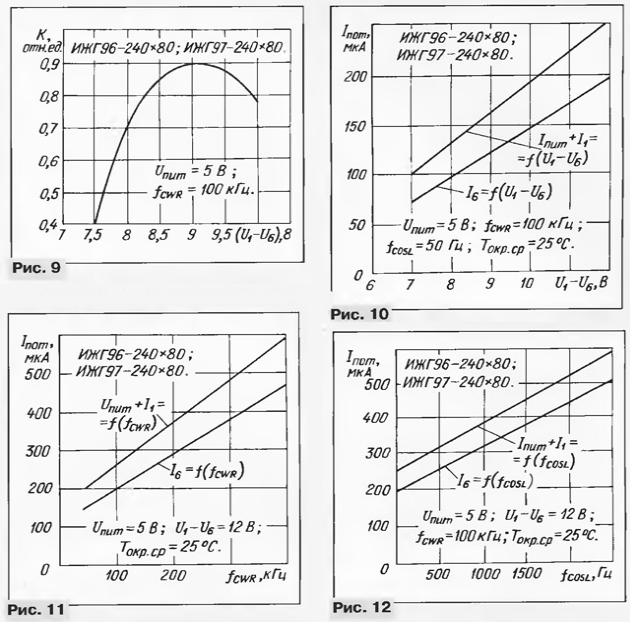

На рис. 9 показана зависимость собственного яркостного контраста от напряжения U1-U6. На рис. 10 - 12 изображены зависимости тока, потребляемого индикатором, от различных параметров - от напряжения U1-U6, от частоты fcwr и fcosi. соответственно.

Автор: А.Юшин, г.Москвa
