www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Снова о доработке магнитофонов

Энциклопедия радиоэлектроники и электротехники / Аудиотехника

Комментарии к статье Комментарии к статье

Качество звуковоспроизведения современного кассетного магнитофона может быть не хуже, чем у недорогого проигрывателя компакт-дисков. О том, как улучшить качество некоторых магнитофонов отечественного производства и подтянуть их к этому уровню, рассказано в этой статье.

С появлением цифровых способов записи звука в последние годы значительно возросли требования, предъявляемые любителями к бытовой аппаратуре магнитной записи (БАМЗ). Потеря качества при перезаписи с компакт-диска (КД) на кассетный магнитофон производства восьмидесятых - начала девяностых годов оказалась слишком большой. Однако переход исключительно на КД требует немалых материальных затрат: цены на них достаточно высоки, а стоимость проигрывателя среднего класса превышает 150 долларов США. Высококачественный же кассетный магнитофон импортного производства стоит еще дороже, а отечественные аппараты не в состоянии конкурировать на рынке.

На страницах "Радио" и другой радиотехнической литературы неоднократно публиковались материалы о доработке отечественных кассетных магнитофонов, позволяющие повысить качество записи и воспроизведения [1]. Однако затраты на реализацию многих рекомендаций не всегда окупались: нередко требовалась кардинальная переделка самого магнитофона. Кроме того, необходимые для настройки приборы имеются далеко не у каждого радиолюбителя. Методики настройки, предлагаемые авторами ряда публикаций, зачастую "расплывчаты" и не содержат конкретных советов по регулировке аппаратуры. Многие из перечисленных недостатков учтены в публикуемой статье.

Главным образом рекомендации автора относятся к кассетному магнитофону, имеющему лучшие по сравнению с катушечным эксплуатационные удобства. Впрочем, предлагаемая доработка позволит несколько увеличить динамический диапазон в области высоких частот и катушечного магнитофона.

Итак, какой же магнитофон стоит дорабатывать?

Прежде всего, следует оценить качество исполнения и работу лентопротяжного механизма (ЛПМ) магнитофона. Его доработка - отдельная тема: кардинальное улучшение ЛПМ связано с выполнением точных токарных работ (что не всегда возможно) и в данной статье не рассматривается. Надо отметить, что в отечественной БАМЗ выпуска 80-х годов наилучшие ЛПМ установлены в магнитофонах-приставках "Вильма" всех моделей, "Санда МП-207С", "Вега МП-120С", "Вега МП-122С", "Морион МП-101С", "Яуза МП-220С", "Яуза МП-221С". Что касается ЛПМ магнитофонов "Маяк" (почти всех моделей), "Комета", "Нота", то они не обеспечивают высокой стабильности протяжки ленты и не позволяют точно установить моменты подмотки и подтормаживания. Из-за применения в них асинхронных двигателей точная установка скорости движения ленты практически невозможна, а двигатели постоянного тока, появившиеся в поздних моделях, имеют малую мощность и не обеспечивают высокой стабильности движения ленты, особенно при переключении режима работы другого ЛПМ (в двухкассетных магнитофонах). Это относится к моделям "Маяк МП-242С", "Маяк МП-240С", "Комета МП-225С-1". Доработка же электронных узлов магнитофонов с некачественным ЛПМ, переделка которого обычно сложна, представляется нецелесообразной.

Анализируя принципиальную схему магнитофона, надо обратить особое внимание на генератор стирания-подмагничивания (ГСП). Если ГСП имеет однополярное питание и переключение тока высокочастотного подмагничивания (ВЧП) осуществляется изменением напряжения питания, то доработка такого ГСП не составит труда и не потребует изменений в схеме магнитофона. В усилителе записи (УЗ) желательно, чтобы регулировку его АЧХ на высоких частотах можно было проводить подстроечным резистором. Это избавит от необходимости подбора конденсаторов, формирующих АЧХ УЗ, поскольку подбор точных конденсаторов обычно ограничен. Наличие фильтра-пробки обязательно, в крайнем случае ее придется изготовить и установить самостоятельно. Усилитель воспроизведения (УВ) остается штатным, его доработка не предусмотрена. (В случае замены головки на монокристаллическую ферритовую желательна доработка и УВ. - Прим. ред.). Достаточно, чтобы этот усилитель обладал стандартной АЧХ и низким уровнем шумов. Отмечу лишь, что микросхема К157УЛ1 в стандартном включении многих устраивает.

Для хорошей настройки магнитофона необходим минимальный набор измерительных приборов. Хорошо иметь двухлучевой осциллограф, но можно обойтись и обычным. Кроме него потребуются генератор звуковой частоты (ГЗЧ), генератор качающейся частоты (ГКЧ). Отлично объединяет в себе обе функции прибор, описанный в [2]. Повышению качества настройки способствуют генератор белого или розового шума и спектроанализатор [3]. К сожалению, такие приборы недоступны большинству радиолюбителей. Вместо них допустимо использовать самодельный генератор испытательных сигналов (ГИС), описание которого приведено ниже.

Такой генератор представляет собой комбинацию из ГКЧ, трех генераторов фиксированных частот и трех активных полосовых фильтров (ПФ) с детекторами и стрелочными индикаторами, а также блока питания. Генераторы и полосовые фильтры настроены на частоты 300, 3000 и 12 500 Гц. Таким образом, появляется возможность учесть подмагничивающее действие сигналов высоких частот. Получается очень упрощенный аналог генератора шума и спектроанализатора, который, хотя и имеет всего три частоты для анализа, тем не менее отлично выполняет свою задачу.

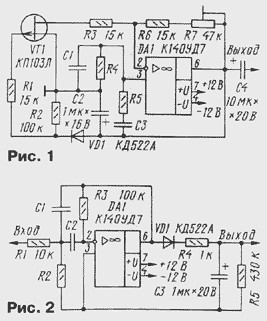

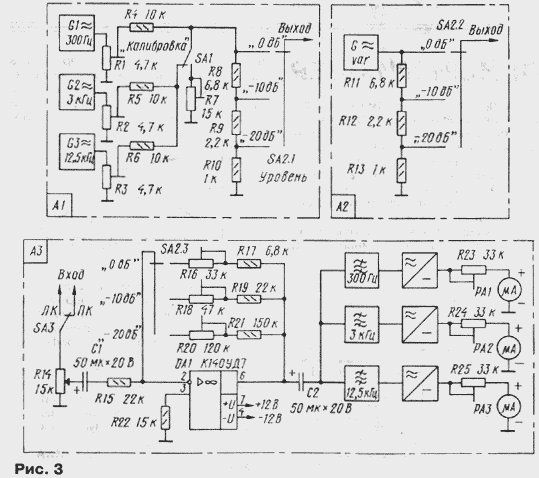

Схема генератора на фиксированные частоты показана на рис. 1, а схема фильтра - на рис. 2. ГИС (рис. 3) содержит трехчастотный генератор А1, генератор качающейся частоты А2 и блок измерителя А3. Переключатель уровня SA2 трехчастотного генератора одновременно изменяет коэффициент усиления входного усилителя на ОУ DA1 блока А3: при внесении аттенюатором затухания, например, 10 дБ усиление в блоке увеличивается так же на 10 дБ.

Снова о доработке магнитофонов

Генератор испытательных сигналов питается от блока питания с симметричным выходом +12 В (на схеме не показан). Можно применить любой блок, обеспечивающий ток нагрузки не менее 150 мА.

Налаживая ГИС, подключают осциллограф к выходу генератора (см. рис. 1) и вращением резистора R6 добиваются максимальной симметрии синусоидального сигнала. То же самое надо проделать с остальными генераторами блока А1. Затем поочередно разрывают соединения правых (по схеме) концов резисторов R4, R5, R6 с переключателем SA1 и регулировкой подстроечных резисторов R1, R2, R3 устанавливают на каждом из них напряжение 200 мВ.

После восстановления разорванных цепей переводят переключатель SA2 в положение "0 дБ". Подстройкой резистора R7 добиваются того, чтобы при переключении SA1 в режим "Калибровка" величина сигнала на выходе трехчастотного генератора не изменялась. Затем соединяют выход блока А1 с входом блока фильтров А3. Регулятор "Уровень входа" и движок подстроечного резистора R16 блока А3 устанавливают в среднее положение. С помощью подстроечных резисторов R22, R23, R24 производят калибровку измерительных приборов РА1-РА3 по уровню 0 дБ. Затем ослабляют сигнал генератора на 10 дБ (переключатель SA2 в положении "-10 дБ") и подстроечным резистором R18 снова устанавливают стрелки приборов на 0 дБ. Аналогичную подстройку надо проделать и в положении переключателя "-20 дБ" резистором R20. Теперь генератор испытательных сигналов можно считать настроенным.

В частотозадающих цепях генераторов и фильтров, а также в аттенюаторах блоков А1 и А2 желательно использовать детали с допустимым отклонением не более 5 %, остальные - до 20 %. Операционные усилители применяют любые с соответствующими цепями коррекции. Измерительные приборы РА1 - РА3 - стрелочные индикаторы уровня записи от магнитофонов типа М4761-М1.

Выбор магнитной головки - ответственная задача: полученные после доработки результаты свидетельствуют, что в большой степени все зависит от качества головки. На основании личного опыта рекомендую универсальные магнитные головки (ГУ) 3Д24.751 или 3Д24.752 из монокристаллического феррита, поскольку они обладают высокой стабильностью параметров во времени и большим ресурсом [4]. С успехом можно использовать ГУ 3Д24.080, 3Д24.081 из сендаста и аналогичные им. При бескомпромиссном подходе к выбору головок предполагается возможность отбора из нескольких экземпляров одного с минимальным отличием в чувствительности и АЧХ головок блока.

Для отбора головки необходимы магнитофон, осциллограф и ГКЧ. Усилитель воспроизведения (УВ) должен иметь достаточно широкую полосу АЧХ (не менее 16 кГц) и одинаковое усиление по каналам. Для такой проверки соединенные параллельно обмотки установленного в магнитофон блока головок подсоединяют к выходу любого из каналов УЗ. Перед измерениями ГУ и ЛПМ желательно размагнитить.

Сделайте несколько пробных записей сигнала ГКЧ, установленного на максимальный диапазон качания (20...20 000 Гц), с разными уровнями, достаточно -20, -10 и 0 дБ. Эти уровни не обязательно устанавливать с высокой точностью. Затем восстановите нормальное соединение ГУ с УВ и воспроизведите сделанную запись, сравнивая АЧХ в каналах. Если есть сомнения в качестве работы УВ, можно поочередно подключать к одному из его каналов разные головки блока, сравнивая между собой получившиеся АЧХ. В данной ситуации форма АЧХ играет второстепенную роль. Большее значение имеет идентичность характеристик разных головок блока на всех уровнях записи.

Разброс параметров головок очень велик. Таким образом, было проверено тридцать сендастовых головок типов 3Д24.080 и 3Д24.081. Из них было отобрано два экземпляра, удовлетворивших моим требованиям. Из трех попавшихся 3Д24.752 был выбран один. Имевшийся в наличии один экземпляр 3Д24.751 оказался удачным. Надо сказать, от тщательности подбора головок сильно зависит и точность АЧХ сквозного канала записи-воспроизведения.

Проверив эффективность нескольких систем динамического подмагничивания, автор пришел к выводу, что в магнитофон лучше установить САДП [5]. (Обращаем внимание читателей на последнюю публикацию о САДП с оптронным регулятором в "Радио", 1998, № 10. - Прим. ред.). При повторении конструкции особое внимание надо уделить изготовлению трансформатора и настройке его в резонансном контуре на частоту ГСП. Так, в зазор между половинками чашек лучше поместить тонкий слой сырой резины. Грубую настройку на частоту генератора удобно производить, стягивая чашки винтом из немагнитного материала (являющегося одновременно крепежом трансформатора к плате), а точную настройку - конденсатором С2. По окончании настройки залейте трансформатор клеем снаружи.

Вместо примененного автором транзистора 2N2905 зарубежного производства лучше использовать КТ626 с индексами А, Б, Д - Ж. Установку САДП в магнитофон производите согласно рекомендациям автора. Хотя данный вариант САДП рекомендован для установки в магнитофон "Яуза МП-220С", он отлично работает во всех моделях магнитофонов "Вильма", "Санда", "Вега" и "Маяк".

Для выбранной головки оптимальный ток подмагничивания лучше устанавливать по критерию максимальной отдачи системы головка-лента на средних частотах (300 - 400 Гц).

Теперь займемся необходимой для большинства УЗ корректировкой их АЧХ. Действующие рекомендации по подъему АЧХ УЗ на высоких частотах до 20 дБ представляются устаревшими, так как они были стандартизованы, когда качество носителей и самих головок было еще достаточно низким. Этим и объясняется, по-моему, сетования на "жесткость" звука при применении ферритовых головок, в которых потери на ВЧ существенно ниже, а максимальная магнитная индукция в сердечнике заметно ограничена. Магнитопровод ГУ в таких условиях насыщается значительно раньше носителя.

Для устранения этого явления предлагается следующая процедура. На генераторе устанавливают напряжение сигнала частотой 300 Гц, соответствующее уровню записи -20 дБ. Затем перестраивают генератор на частоту, при которой подъем АЧХ УЗ максимален; обычно эта частота не ниже 14...16 кГц. Не меняя уровня сигнала, производят запись, а при последующем воспроизведении измеряют его уровень на выходе УВ. Затем, поэтапно снижая каждый раз степень коррекции ВЧ на 1-2 дБ, повторяют эти операции до тех пор, пока уровень сигнала при воспроизведении не начнет уменьшаться. Вернув установку коррекции на шаг назад, достигают оптимальной величины предыскажений для данной системы головка-лента. Уменьшение подъема АЧХ УЗ с новой головкой может достигать 8...14 дБ. Во время проведения этой операции движок резистора R24 САДП должен находиться в крайнем левом по схеме положении.

После этого следует проверить неравномерность АЧХ в рабочей полосе частот. Для этого подают сигнал с частотой 400 Гц с выхода ГКЧ (блок А2, рис. 3) на вход записи магнитофона. Включают его в режим записи и устанавливают по индикатору уровень записи 0 дБ. Генератор переключают в режим качания частоты, а переключатель "Затухание" - в положение "-20 дБ". Производят запись в течение одной минуты. После перемотки ленты к началу записанной фонограммы ее воспроизводят и осциллографом контролируют АЧХ сквозного канала записи-воспроизведения. При больших, свыше 3 дБ, отклонениях от линейной резисторами R4, R6 в САДП корректируют ток ВЧП: при подъеме АЧХ на высоких частотах ток необходимо увеличить, а при спаде - уменьшить.

Снова о доработке магнитофонов

В процессе настройки необходимо добиться как можно более равномерной АЧХ сквозного канала во всем диапазоне рабочих частот. Для этого на вход магнитофона подают сигнал с трехчастотного генератора (блок А1, рис. 3), включенного в режим "Калибровка", а линейный выход магнитофона подключают к входу блока измерителя. Переключатель уровня - в положении "0 дБ". Включают магнитофон в режим "Запись", и регуляторами уровня записи устанавливают показания индикаторов магнитофона на 0 дБ. После записи небольшой длительности и перемотки ленты к началу записанного участка воспроизводят его. Регулятором "Уровень" - R11 (рис. 3) устанавливают стрелку РА1 на 0 дБ. Затем выключают режим "Калибровка" и переключатель уровня переводят в положение "-20 дБ". Теперь произведите запись трехчастотного сигнала. При его воспроизведении наблюдают за измерительными приборами. Их стрелки должны колебаться примерно на одном уровне (на высоких частотах колебания больше вследствие паразитной амплитудной модуляции в ленте и ЛПМ). Небольшой разброс показаний лучше скорректировать изменением тока ВЧП.

Далее переводят переключатель уровня в положение "-10 дБ" и повторяют запись трехчастотного сигнала. Но на этот раз разброс показаний, чаще всего из-за спада АЧХ на высоких частотах, компенсируйте увеличением сопротивления R24 САДП.

Установив переключатель уровня в положение "0 дБ", регуляторами уровня записи магнитофона устанавливают показания индикатора магнитофона на 0 дБ и еще раз производят запись. Повторяют регулировку глубины срабатывания САДП резистором R24. Возможно, при этом не удастся сравнять показания приборов и спад на высоких частотах может присутствовать. Проводя несколько раз запись сигнала с тем же уровнем, каждый раз меняют глубину срабатывания САДП. Если после очередного шага индикатор фильтра на частоту 12,5 кГц не изменил показаний, то возвращают установку резистора R24 в САДП на шаг назад. Надо помнить, что для нормальной передачи высоких уровней важнее сигналы низкого и среднего уровня, т. е. -20, -10 дБ, чем сигналы высокого уровня (действующие кратковременно).

Верните регулятор уровня записи и переключатель "Уровень" в положение максимального уровня и затухания соответственно. Повторите все операции с самого начала, поскольку все регулировки взаимозависимы.

Добившись максимальной линейности сквозного канала записи-воспроизведения в одном канале магнитофона, переведите переключатель входа каналов (SA3) в другое положение и произведите настройку другого канала магнитофона.

Настройка САДП состоит в том, что-бы, пользуясь двумя регуляторами тока ВПЧ R4 ,R6 и коэффициента "K"- R24, в блоке добится максимальной линейности АЧХ сквозного канала записи-воспроизведения на всех уровнях, отдавая предпочтение уровням от низких до "-10дБ". Задача САДП состоит не в том, чтобы скомпенсировать влияние состовляющих сигналов более высоких частот на более низкие. Время необходимое для регулировки иагнитофона, достигает в первый раз одного часа, при накоплении опыта оно сокращается до 15-20 минут.

Еще лучшие результаты можно получить при использовании специализированной записывающей головки 3А24.750 (также ферритовая монокристаллическая). Однако ее применение возможно только в двухкассетных магнитофонах при использовании одного ЛПМ исключительно для режима записи. В этом случае целесообразно в УЗ ввести преобразователь напряжение-ток без формирователя АЧХ, как описано в [6].

Автором также производились испытания УЗ, осуществляющих запись способом широтно-импульсной модуляции. Возникающие при реализации этого способа решения сопутствующих проблем связаны с такими аппаратными затратами, что от этого весьма перспективного способа было решено отказаться.

Литература

  1. Луковников А. Оптимизатор токов подмагничивания и записи. Радиоежегодник-85. - М.: Изд. ДОСААФ СССР, с. 81 - 90.
  2. Ануфриев Л. ГКЧ универсальный. - Радио, 1991, № 2, с. 58 - 63.
  3. Бирюков С., Фролов В. Спектроанализатор для любительского радиокомплекса. Радиоежегодник-85. - М.: Изд. ДОСААФ СССР, с. 96-111.
  4. Сачковский В. Ферритовые магнитные головки для звукозаписи и особенности их применения. - Радио, 1998, № 3, с.16 - 18, № 4; с. 20 - 22; № 5, с. 16 - 18.
  5. Иванов А. САДП в магнитофонах "Яуза МП-221С". - Радио, 1995, № 5, с. 17.
  6. Шургалин М. Усилитель записи кассетного магнитофона. - Радио, 1990, № 2, с. 72, 73.

Автор: А.Мохов, г.Кстово Нижегородской обл.
