www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Бас в автомобиле: нестандартные решения

Энциклопедия радиоэлектроники и электротехники / Акустические системы

Комментарии к статье Комментарии к статье

Как при минимальных затратах расширить полосу эффективно воспроизводимых частот в автомобильной акустической системе? Автор, неоднократный участник соревнований по автозвуку и неутомимый экспериментатор, предлагает оригинальные конструкторские решения (с приложением расчетных формул), которые обеспечат заметное улучшение "басовитости" акустической системы без существенного уменьшения полезного объема багажника.

Основная проблема, возникающая при построении акустической системы в автомобиле, - ослабленное воспроизведение низших частот диапазона. Готовый или самодельный сабвуфер - наиболее радикальное решение "басовой" проблемы. Однако коробчатый корпус занимает в багажнике немало места, а встроенные конструкции, повторяющие сложные криволинейные поверхности автомобиля, весьма трудоемки в изготовлении.

Поэтому бескорпусные сабвуферы, несмотря на присущие им недостатки, по-прежнему популярны. Не последнюю роль играет и простота решения - для того, чтобы установить в заднюю полку динамик (для автомобилистов - синоним динамической головки) в оформлении free air, не требуется особой квалификации. Однако метод пригоден только для "настоящих" седанов, багажник которых отделен от салона перегородкой. В противном случае герметичность этого акустического оформления весьма условна, и воспроизведение низших частот ухудшается. Кроме того, размеры полки под задним стеклом ограничивают максимальный размер динамических головок, поэтому круглые головки диаметром 6,5-8 дюймов или эллиптические 6x9 (7x10) дюймов - предел для большинства распространенных автомобилей.

В хэтчбеках этой проблемы нет, там в задней полке без труда можно разместить и пятнадцатидюймовую головку сабвуфера. Но так просто решить проблему не получается. Хлипкая задняя полка - это еще полбеды, настоящая беда в том, что объем багажника крайне сложно изолировать от салона. В результате от такого решения больше проблем, чем выигрыша: герметизировать стыки полки с боковинами багажного отсека и спинкой заднего сиденья нереально. Акустическое оформление в этом случае уже не "условно-закрытый" ящик, а акустический экран. В результате потери на утечках "съедают" все преимущества большого диффузора. Увеличение подводимой мощности или коррекция АЧХ не спасет положение.

К счастью, потери существенны только при большой подводимой мощности на частотах ниже 50 Гц. Они снижаются с увеличением объема багажника (уменьшается степень изменения давления). Потери можно еще уменьшить, если использовать динамики с малым возбуждаемым объемом (меньшей площадью диффузора и небольшим рабочим ходом). Однако их эффективность мала, так что этот путь не представляет интереса.

Проблему можно решить, если изменить тип акустического оформления. Поскольку в хэтчбеках заднюю полку для установки динамиков все равно необходимо как минимум укреплять, а как максимум - изготавливать заново, то незначительное усложнение ее конструкции - не такой уж большой недостаток. Далее предлагаются два варианта акустического оформления низкочастотных головок в автомобиле, неоднократно проверенные на практике [1,2].

Полосовой громкоговоритель

С точки зрения максимальной эффективности выгоднее всего применить полосовой громкоговоритель (бандпасс). Во-первых, этот вид акустического оформления не воспроизводит сигналы вне полосы пропускания. Поэтому применение в тракте сигнала электрических фильтров, формирующих АЧХ сабвуфера, уже не является строго обязательным. Во-вторых, КПД полосового громкоговорителя значительно выше, чем у других видов акустического оформления, что позволит использовать относительно маломощный усилитель. В совокупности эти обстоятельства делают возможной работу сабвуфера непосредственно от головного устройства (магнитолы). Это особенно привлекательно для тех, кто не хочет устанавливать дополнительный усилитель.

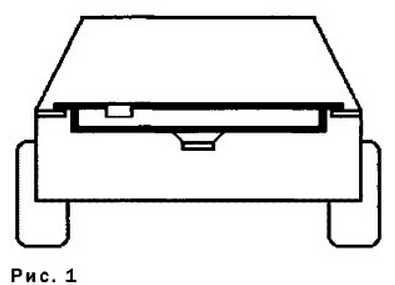

Для наших целей особенно удобна система четвертого порядка, состоящая из двух камер - закрытой и резонансной, в перегородке между которыми установлена динамическая головка. В качестве закрытой камеры будем использовать багажник, а полку превратим в резонансную камеру, снабженную фазоинвертором (рис. 1).

Бас в автомобиле: нестандартные решения

Возможен и обратный вариант, но реализовать его нелегко, поскольку возможная негерметичность и в особенности переменный объем багажника (он зависит от заполнения) влияют на настройку резонансной камеры в гораздо большей степени, чем на настройку закрытой. Да и выяснить необходимое для расчетов точное значение объема багажника практически нереально - ни один автопроизводитель не приводит его с точностью до литра. Наконец, КПД подобного варианта по результатам моделирования заметно ниже.

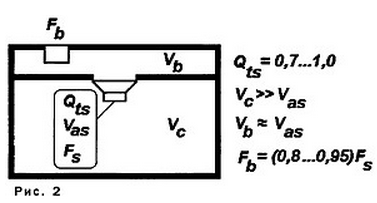

Бандпасс позволяет гибко управлять частотной характеристикой акустической системы. Основные характеристики определяются резонансной камерой, а объем закрытой камеры можно рассматривать как инструмент для настройки резонансной частоты и добротности головки. Однако в нашем случае в силу вступают определенные ограничения: некоторые параметры конструкции - "объективная реальность", и произвольно изменять их нельзя. Так, объем багажника, в данном варианте играющего роль закрытой камеры акустического оформления, обычно не менее 300 л, и варьировать его затруднительно. К счастью, при соответствующем выборе параметров головки влияние объема закрытой камеры на частотную характеристику можно минимизировать. Моделирование различных вариантов программой JBL Speaker Shop позволило определить основные соотношения параметров (рис. 2):

Бас в автомобиле: нестандартные решения

В предлагаемой конструкции объем резонансной камеры и размеры порта фазоинвертора получаются вполне приемлемыми. Увеличение объема резонансной камеры относительно эквивалентного объема сужает полосу пропускания, а уменьшение объема резонансной камеры расширяет полосу, но АЧХ становится двугорбой. С учетом реальных объемов багажника и доступных объемов резонансной камеры для такой конструкции лучше всего подходят динамические головки со следующими параметрами: полная добротность Qts = 0,7... 1,0; эквивалентный объем Vas = 10...60 л; частота собственного резонанса Fb = 40...60 Гц.

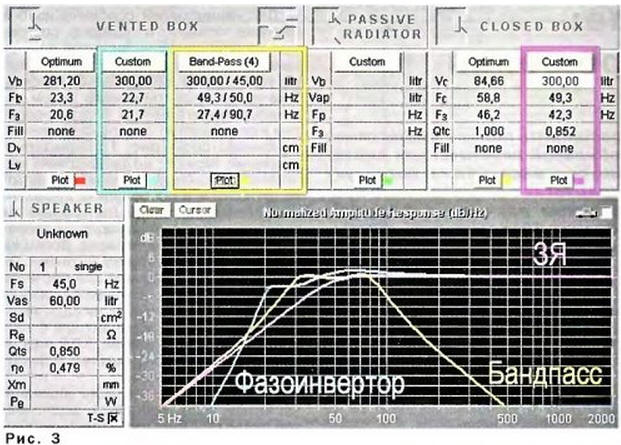

Этим условиям отвечают не только "серьезные" динамики, но и большинство "блинов". Результаты моделирования АС "в одном и том же багажнике" показаны на рис. 3.

Бас в автомобиле: нестандартные решения

Здесь видно, что эффективность полосовой системы с динамической головкой, имеющей указанные параметры, в области частот ниже 50 Гц заметно выше, чем у закрытого корпуса (по крайней мере, теоретически). Частота среза закрытого корпуса по уровню -3 дБ всего 42 Гц, а у полосового громкоговорителя - 27 Гц. В то же время в области самых низких частот (15...30 Гц) бандпасс уступает фазоин-вертору, выполненному в том же объеме корпуса - при этом неравномерность АЧХ в полосе пропускания у фазоинвертора выше. Правда, в случае фазоинвертора такого объема использовать багажник по прямому назначению будет весьма затруднительно...

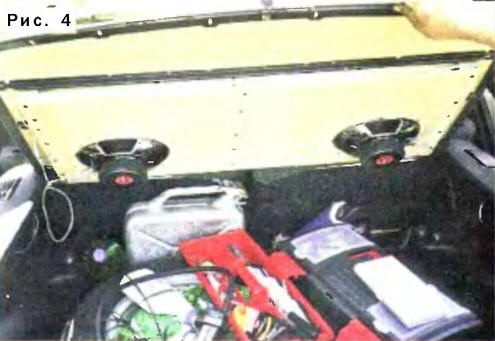

Практическая реализация предложенной конструкции не представляет сложности. Достаточно взглянуть на типичную укрепленную полку (рис. 4).

Бас в автомобиле: нестандартные решения

Для превращения в бандпасс ей недостает только герметичной резонансной камеры и фазоинвертора. И несмотря на кажущийся внушительным объем резонансной камеры, зрительно она не велика: для полученного в расчете объема 45 л при размерах панели 1,1x,55 м внутренняя высота камеры лишь 7,5 см! С учетом толщины стенок общая высота - не более 10 см. А такую потерю высоты багажника можно перенести безболезненно.

Большинство моделирующих программ делают также и расчет порта фазоинвертора, обычно только круглого сечения Для расчета фазоинвертора без применения специализированных программ можно использовать известную формулу [3]

где Fb - частота резонанса, Гц; V, - объем камеры, см3; S, - площадь порта, см2; l - длина туннеля (толщина панели), см; к - соотношение сторон отверстия

С позиции технологии изготовления удобнее всего делать порт фазоинвер-тора в виде отверстия в панели, без применения трубы. Поскольку никакие математические преобразования не приводят формулу к виду, удобному для расчета размеров отверстия, проще воспользоваться методом последовательных приближений. В первом приближении сечение отверстия выбирают в пределах 50...70 % площади диффузора (суммарной площади диффузоров, если динамиков несколько). Затем определяют частоту настройки фазоинвертора при заданных толщине панели и объеме резонансной камеры. Дальше остается только несколькими итерациями уточнить площадь отверстия и загнать результат в "вилку".

Для окончательной подгонки частоты настройки (в сторону увеличения) удобно использовать коэффициент формы отверстия к: его значение в степени 0,12 очень медленно растет , удлинением отверстия - не превышает 1,4... 1,6 даже для очень узких и длинных щелей (1:20...1:50). Если в результате всех расчетов площадь отверстия все же получается меньше 20 % площади диффузора, стоит увеличить глубину порта, т. е. перейти к короткой трубе или длинной щели с "бортиком". При этом нужно помнить, что расстояние от внутреннего среза трубы до стенки резонансной камеры должно быть не менее ее "характерного" размера, равного квадратному корню из площади (тот самый корень из S в знаменателе). Если это условие не выполняется, "излишки" трубы придется вынести за пределы корпуса или пересмотреть геометрию резонансной камеры. Возможно, стоит увеличить объем резонансной камеры и полностью повторить расчеты, начиная с моделирования.

Поясню на примере. Для АС, основанной на приведенном выше расчете, использована головка диаметром 25 см с площадью диффузора примерно 380 см2. Необходимо настроить порт на 50 Гц. Для камеры объемом 45 л при толщине панели 12 мм отверстие площадью 300 см2 дает настройку на 104 Гц, при площади 100 см2 частота настройки снижается до 77 Гц. Дальнейшее уменьшение площади отверстия нежелательно, поэтому придется увеличить глубину порта. При той же площади 100 см2 и глубине 48 мм частота настройки еще ниже - 67 Гц. Скрепя сердце, уменьшаем площадь отверстия до 74 см2 (труба с наружным диаметром 100 мм, внутренним 97 мм), а глубину увеличиваем до 110 мм. Площадь отверстия составляет 19% от площади диффузора, частота настройки - точно 50 Гц.

Результат достигнут, но не самым лучшим образом. Поскольку внутренняя высота корпуса равна 7,5 см, а характерный размер трубы - 8,6 см, вся она должна помещаться вне резонансной камеры. Достоинство рассмотренного варианта акустического оформления в том, что характеристики АС практически не зависят от загрузки багажного отсека (примерно до половины его объема). Однако реализовать фазоинвертор без трубы возможно не со всеми типами головок, что является определенным недостатком. А труба, торчащая из задней полки, - эстетика прямо-таки авангардистская. Впрочем, искусство (и музыка в том числе) требует жертв...

Акустическая нагрузка в АС (Плоский резонатор)

А если подойти к проблеме с другой стороны - вынести резонансную камеру поверх полки? Естественно, динамические головки должны отвечать уже приведенным ранее требованиям: полная добротность в интервале 0,7... 1, умеренно жесткий подвес, невысокая частота основного резонанса.

Самый простой вариант резонансной камеры - плоский акустический экран, размещенный в непосредственной близости перед диффузором. Масса воздуха под экраном будет вести себя так же, как и в трубе фазоинвертора - колебаться. А роль порта будет играть щель по периметру экрана. В первом приближении можно считать эту конструкцию вариантом резонатора Гельмгольца, и для расчета можно использовать все ту же формулу (1), но в преобразованном виде - для варианта "без трубы":

где Fb - частота резонанса, Гц; Vc - объем камеры, см ; Sb - площадь порта, см2; k - коэффициент формы отверстия (k = 1-1,25).

Однако, для расчета экрана формула в таком виде крайне неудобна, поскольку все величины в правой части связаны между собой. Кроме того, непонятна степень и даже направление влияния тех или иных параметров. Поэтому были выведены удобные формулы для расчета экрана (вывод формул и анализ в конце статьи).

Для предварительного расчета площади экрана применим следующую формулу:

где S - площадь экрана, см2.

Как видно, в формуле (3) фигурирует только площадь экрана. А куда исчезли остальные параметры? Тщательный анализ показал, что частота настройки слабо зависит от формы экрана и высоты его установки (перестройка в пределах 10% от среднего значения). Поэтому для предварительного расчета достаточно учесть средние значения этих параметров величиной коэффициента в числителе. А для окончательного расчета применить точную формулу (4), которая приведена далее.

Нетрудно подсчитать, что для частот ниже 120 Гц площадь экрана над полкой превышает 1,2 м2 и дальнейшее понижение частоты настройки ограничено размерами автомобиля...

Точно частота настройки определяется по формуле

где h - высота установки экрана, см; j - коэффициент формы экрана, равный: 2,03 - для круглого экрана; 2,17 - для квадратного экрана; 2,25 - для прямоугольного экрана с удлинением 2:1.

Для экспериментальной проверки экран размерами 0,99x0,46 м был установлен на усиленной задней полке автомобиля ИЖ-2126 "Ода". Проектная частота настройки для расчета по формуле (3) была выбрана 200 Гц, уточненная по формуле (4) - 215 Гц. В процессе регулировки и прослушивания выяснилось, что оптимальная высота установки экрана лежит в пределах 25...40 мм. Данная мера позволила устранить "провал" АХЧ в области среднего баса и сгладить резонансный пик, свойственный примененным головкам.

Эскизы деталей полки не приводятся, поскольку для автомобилей других марок размеры будут другими. Экран изготовлен из фанеры толщиной 9 мм, для увеличения жесткости с нижней стороны экрана установлен дюралевый уголок 20x20 мм. К полке экран прикреплен шестью длинными болтами с фланцевыми гайками, что позволяет регулировать высоту установки (рис. 5).

Бас в автомобиле: нестандартные решения

Понятно, что такая конструкция не сможет заменить сабвуфер, но зато позволяет улучшить воспроизведение НЧ ниже 200 Гц даже от самых недорогих динамиков. Именно поэтому идею автора подхватили, и в ряде городов России в автосервисах даже налажено мелкосерийное производство экранированных акустических полок для распространенных автомобилей. Помимо улучшения работы в низкочастотном диапазоне, для потребителей важно и то, что динамики в такой полке не видны и автомобиль не привлекает внимания злоумышленников. И сверху можно положить что-нибудь, не перекрывая диффузор.

Пояснения и комментарии с выводом формул (3) и (4)

Для фазоинверторов относительно большой площади (когда характерный размер порта намного превышает его глубину) в формуле (1) член I можно принять равным нулю:

где Fb - частота резонанса, Гц; Vc - объем камеры, см3; Sb - площадь порта, см2; k - соотношение сторон отверстия.

Обычно в литературе эта формула приводится в несколько ином виде (2), где k (уже без степени!) называется коэффициентом формы отверстия и приводятся его граничные значения: 1 - для круглых и квадратных отверстий и 1,25-для длинной щели. Суть расчета от этого не меняется; указание граничных значений удобно для практических целей, но скрывает физический смысл этого коэффициента. Для формулы в традиционном представлении случай плоского экрана вообще не рассматривается, соответственно, значение коэффициента для такой конфигурации в справочниках не указана, что затрудняет анализ. В первоначальной публикации [2] это обстоятельство способствовало ошибке и ложным выводам (в которые, собственно, никто из читателей и не вникал - практика была убедительнее теории).

Для удобства дальнейшего анализа введем коэффициент "идеальности" формы экрана i:

где Р - периметр экрана: S - площадь экрана.

Для круга он минимален и равен 3,54, для квадрата - 4, для прямоугольника с соотношением сторон 2:1 - 4,24. Дальнейшее удлинение экрана не имеет смысла даже по соображениям компоновки.

Квадратный корень из площади экрана - не что иное, как его "характерный" размер:

Порт в данном акустическом оформлении - не отверстие, это граница между объемом воздуха под экраном и окружающим пространством. Поэтому площадь этого "кольцевого" порта - это произведение периметра экрана на высоту его установки. В то же время объем под экраном - это произведение его площади на высоту установки. Выразим площадь порта через периметр экрана и высоту его установки h, а объем камеры - через площадь экрана и все ту же высоту установки. Соотношение сторон отверстия - это отношение периметра к высоте. Переходя к "эффективному" размеру и коэффициенту, получим

Подставив выражение (6) для "характерного" размера, окончательно получим

Влияние формы экрана и его размеров

В зависимости от формы экрана числитель формулы (7) будет принимать следующие значения: круглый экран - 2,03; квадратный экран - 2,17; прямоугольный экран с удлинением - 2:1 - 2.25.

Таким образом, при одной и той же площади экран круглой формы будет обеспечивать минимальную частоту настройки. В целом влияние формы экрана незначительно - при переходе от круга к квадрату той же площади частота настройки растет всего на 7 %.

Влияние высоты установки также незначительно - при ее изменении от 3 до 15 см частота настройки снижается на 7 %. Дальнейшее увеличение высоты установки экрана лишено смысла.

Площадь экрана оказывается самым действенным механизмом настройки

Подставив средние значения высоты установки и коэффициента формы, получим удобную формулу для предварительного расчета

где Fb - частота резонанса, Гц; S - площадь экрана, см2.

Литература

  1. Шихатов А. Бандпасс в полке. - Мастер 12 вольт, 2002, № 41.
  2. Шихатов А. Динамики и полка. - Мастер 12 вольт, 2003, № 48.
  3. Справочная книга радиолюбителя-конструктора. Под ред. М. М. Чистякова. МРБ, вып. 1195. - М.: Радио и связь, 1993.

Автор: А.Шихатов, г.Москва
