Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Улучшение звучания 15ГД-11А и 10ГД-35

Энциклопедия радиоэлектроники и электротехники / Акустические системы

Комментарии к статье Комментарии к статье

Улучшение звучания 15ГД-11А и 10ГД-35Способ доработки этой АС, позволяющий всего за один день заметно улучшить ее звучание. Следует отметить, что результаты доработки 35АС проверялись только на слух, посредством оценки качества звучания экспертами.

Известно, что при линейной АЧХ номинальная и шумовая мощности громкоговорителя в значительной степени определяются мощностью и чувствительностью СЧ головки. К тому же воспроизводимые этой головкой средние частоты, как наиболее информационно значимые, существенно влияют на качество звучания любой АС.

В громкоговорителе 35АС в качестве СЧ головки используется 15ГД-11А (новое название 20ГДС-4-8). Подробный анализ недостатков этой головки приведен в [1]. К ним можно прибавить сильные призвуки диффузора или так называемые структурные призвуки [2]. Эти искажения, о которых много говорится в [3] и [4], порождаются паразитными колебаниями излучающих поверхностей громкоговорителя. Причем они очень незначительны при воспроизведении синусоидального сигнала и существенно возрастают при воспроизведении реального музыкального сигнала, придавая звуку неприятный "картонный" характер. Такие искажения особенно заметны при воспроизведении стереофонических программ. Причем они имеют место во всех традиционных головках громкоговорителей, не исключая 4ГД-53 (новое наименование 5ГДШ-5-4). Однако в мощной 15ДГ-11А эти искажения особенно нетерпимы из-за высокого звукового давления, при котором резко увеличиваются и паразитные колебания, большая доля которых приходится на пылезащитный колпачок головки 15ГД-11А и ее диффузор [З].

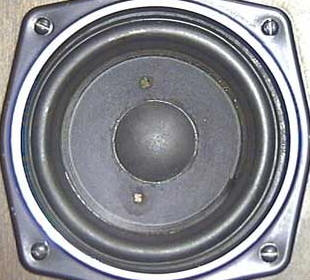

К сожалению, заменить головку 15ГД-11А практически нечем, и остается один путь улучшения звучания 35АС - доработка СЧ головки, что и было сделано автором. Эксперименты с головкой 15ГД11-А показали, что ее структурные призвуки можно существенно уменьшить, создав на ее основе комбинированный, конусно-купольный тип головки с сопряженными оболочками, иначе говоря установив поверх пылезащитного колпачка дополнительный излучающий купол. Доработанная таким образом головка интересна тем, что обе оболочки (колпачок и купол) сильно демпфированы находящимся между ними объемом воздуха, а это позволяет получить купол приемлемой жесткости без применения сверхтвердых материалов. После установки купола уменьшаются деформации колпачка и исключается излучение им колебаний непосредственно в воздух. Жесткий край купола стабилизирует также и центр диффузора, препятствуя возникновению заметных деформаций на самом значимом для влияния на качество звучания головки участке диффузора. Деформации на периферийных его участках при этом не уменьшаются, но хорошо маскируются излучением купола, имеющего высокий КПД. В целом вся подвижная система головки работает в режиме, более близком к поршневому. Технология переделки головки 15ГД-11А довольно проста, и при точном соблюдении приводимых ниже рекомендаций ее может выполнить даже начинающий радиолюбитель.

В качестве купола использована половина целлулоидного шарика для игры в настольный теннис. Предварительно шарик следует распилить или разрезать скальпелем точно по линии сварного шва. который хорошо виден на просвет. Края полученных таким образом половинок шарика нужно выровнять на мелком наждаке. Изнутри утолщение сварного шва удалять не надо, достаточно лишь слегка соскрести наплывы ножом так, чтобы купол без усилий и люфта легко надевался на пылезащитный колпачок.

Полученные заготовки закрепляют на оправках (удобно использовать элементы питания 373) резиновым клеем выпуклостью вверх. Для удаления неровностей внешнюю поверхность шариков следует зачистить мелкой шкуркой и в дальнейшем постараться не касаться руками. Затем нужно развести 0,5 см3 эпоксидной смолы с двойным количеством отвердителя и полученным составом покрыть шарики очень тонким, ровным слоем. Все излишки смолы нужно удалить чистой не оставляющей волокон тряпочкой.

Через пятнадцать минут следует осмотреть поверхность шариков и при необходимости еще раз протереть (но не насухо) их тряпочкой. Если слой клея достаточно ровный, можно приступать к дальнейшей отделке поверхности шариков графитовым порошком, который можно получить, натерев грифель простого карандаша средней твердости на мелкой шкурке. Порошок обильно наносят на поверхность шариков, затем слой порошка разравнивают пальцем и полируют ваткой, все время добавляя порошок. Движения должны быть легкими, скользящими, чтобы не сдвинулась тонкая пленка нанесенной на шарик смолы. Такое покрытие обеспечивает необходимую жесткость купола при его небольшом весе, поэтому здесь важно соблюсти меру. Если протереть заготовки купола слишком сильно, так что через графит будет просвечиваться шарик, то могут появиться нежелательные "целлулоидные" призвуки, если же слой покрытия слишком толстый, то купол получится тяжелым и звук будет глухим.

Когда заготовки приобретут сильный металлический блеск, работу можно считать законченной. Остается полностью просохшие купола приклеить по краям поверх пылезащитных колпачков головок жестким, лучше всего нитроцеллюлозным клеем ("Суперцемент", "АГО" и др.). Шов должен быть герметичным.

Демпфирование СЧ головок, произведенное ранее по рекомендациям, приведенным в [5]. оказалось недостаточным. Поэтому их диффузородержатели были дополнительно обтянуты поролоновыми кольцами, изготовленными из заготовок 10х27х355 мм. концы которых склеены клеем "Момент" встык. Боксы СЧ головок полностью заполнены ватой. Полезно прослушать звучание переделанных головок в СЧ диапазоне, срезав низшие и высшие частоты эквалайзером. Если приблизить ухо к самой головке, то можно легко услышать малейшие помехи, таким же способом можно на слух подобрать оптимальное демпфирование.

Несмотря на простоту, переделка заметно изменила свойства головки, улучшив сразу целый комплекс ее параметров. Прежде всего, новая головка практически не меняет тембровую окраску воспроизводимого сигнала, т. е. приближает звучание к звучанию исходной программы. Такая головка уверенно воспроизводит самый жесткий реальный сигнал с амплитудой свыше 12В. тогда как непеределанная головка в таких случаях просто отказывает: появляются хрипы и шорохи, что делает сигнал неразборчивым.

Как и ожидалось, полоса частот расширилась до 6,5 кГц. т. е. исчез главный недостаток головки 15ГД-11А [1].

Благодаря форме и малым размерам основного излучателя заметно лучшей стала характеристика направленности головки. Полностью исчезли резкие провалы АЧХ по звуковому давлению при смещении с акустической оси, причем в пределах угла примерно ±30° спад вообще не уловим на слух. Широкая характеристика направленности излучателя не только сильно расширила зону прослушивания. но и позволила улучшить звучание и в центре зоны, т. е. создала эффект равномерного звукового поля.

Интересно, что несмотря на увеличение подвижной массы и сильное демпфирование. отдача головки не снизилась. а возросла приблизительно на 3 дБ. Это явление, на первый взгляд кажущееся парадоксальным, легко объясняется высоким КПД жесткого излучателя и уменьшением акустических потерь "в целлюлозе".

Уместно отметить существенный недостаток 35АС-1 и различных ее модификаций, о котором их владельцы обычно не подозревают. До переделки в АС ощущался хронический дефицит "высоких" частот (в данном случае тона выше 0,5... 1 кГц), не исправимый никакой коррекцией АЧХ (это справедливо как для 35АС-1, так и для 35АС-212 (S-90), 35AC-013 и т. д.), что часто объясняли возрастной деградацией слуха слушателей. После переделки "все прошло".

Наконец улучшился параметр, не определяемый численно, но весьма заметный: слитность звучания на "высоких" частотах. Этот фактор, в частности, также уменьшает привязку звука к громкоговорителю. Источник звучания как бы размывается, не ухудшая локализации кажущихся источников звучания.

Разумеется, чтобы получить все перечисленные преимущества АС. предварительно следует "вылечить" и головку 10ГД-35 (10ГДВ-2-16), а сделать это еще проще. Достаточно зашунтировать ее режекторным фильтром, настроенным на частоту 3 кГц. Он представляет собой высокодобротный последовательный LC-контур [б]. Емкость конденсаторов контура - 6,6 мкФ (МБГО и МБМ с допустимым отклонением от номинального значения ±10%), индуктивность катушки - 0.43 мГн, ее обмотка содержит 150 витков провода ПЭВ-1 0,8, намотанных на каркасе диаметром 22 и длиной 22 мм с диаметром щечек 44 мм. По этим данным можно собрать контур без LC-метра, поскольку важен не точный номинал, а "захват" резонансной частоты, имеющей определенный разброс. В идеальном случае лучше настроить контур на конкретную головку, хотя острой необходимости в этом нет. Контур смонтирован на фанерке размерами 75х30 мм, которая через слой резины приклеена клеем "Момент" на стенку АС. Один вывод, например от конденсаторов, подпаивают к проводу, соединяющему аттенюатор с головкой, другой - к общему проводу.

В результате описанной доработки удалось избавиться не только от призвуков и дребезга на любой громкости, исчезло и характерное "сипение", обычно считающееся неотъемлемым свойством головки 10ГД-35. Теперь головка работает ничуть не хуже, а лучше головки 6ГД-13 (6ГДВ-4-8), особенно на пиках громкости, прежде всего, в силу большей мощности и широкополосности, т. е. меньшего влияния системы подвеса.

Результаты экспертизы полностью подтвердили верность теоретических предпосылок, положенных в основу модернизации.

При экспертизе с участием профессиональных музыкантов-классиков использовались, согласно стандартным методикам, отрывки музыкальных произведений различных жанров, исполняемые на разных инструментах. В качестве источника сигнала использовались фонограммы, записанные на высококачественных DMM-пластинках, воспроизводимых головкой звукоснимателя "Корвет-128" и высоколинейным усилителем на полевых транзисторах с номинальной мощностью 90 Вт.

Все эксперты (испытания проводились каждым отдельно) прежде всего отметили высокую естественность звучания - в принципе, самодостаточный критерий качества звучания.

Чистота и ясность звучания, без заметных призвуков, сохраняются в широком диапазоне мощностей - вплоть до максимальных. При обычном же прослушивании АС имеет солидный запас до 20...30 дБ на пиковые значения сигнала, которые звучат очень легко и ярко. Отсюда следует важный вывод. Не секрет. что 35АС считаются системами с недостаточным динамическим диапазоном (к сожалению, замена СЧ головки еще более его ограничивает). При этом даже номинальный диапазон не может быть удовлетворительно реализован из-за лавинообразного роста искажений. Последнее обстоятельство создает впечатление ограничения амплитуды. Предложенная модернизация. таким образом, может рассматриваться как расширяющая динамический диапазон, причем до уровня, удовлетворяющего любым условиям домашнего прослушивания.

Номинальная мощность переделанной АС составляет не менее 53 Вт, что соответствует звуковому давлению 103 дБ. В режиме максимальной мощности этот показатель равен 105... 106 дБ, что не является пределом. Переделанная СЧ головка при подаче на нее максимальной мощности звучит лучше, чем исходная при номинальной, т. е. мощностные характеристики АС при условии высокого качества прежде всего ограничиваются мощностью резисторов фильтра и, в меньшей степени, крутизной фильтров. Другими словами, путем несложного усовершенствования можно получить АС с максимальной мощностью до 130 Вт и звуковым давлением 107 дБ, что соответствует международному уровню на престижные системы. При этом мощность и искажения АС будут определяться только НЧ головкой, искажения СЧ и ВЧ тракта по-прежнему не превысят номинальных.
