www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

Энциклопедия радиоэлектроники и электротехники / Аудиотехника

Комментарии к статье Комментарии к статье

В статье описан регулятор громкости с тонкомпенсацией и активной бас-коррекцией. Устройство позволяет подобрать требуемую глубину коррекции АЧХ в соответствии с акустическими условиями помещения и чувствительностью конкретной акустической системы.

Известно, что с понижением среднего уровня громкости чувствительность человеческого уха в наибольшей степени падает к самым низким частотам (НЧ) звукового спектра. Для компенсации этой физиологической особенности слуха от звуковоспроизводящей аппаратуры требуется корректирующий подъем НЧ: при минимальной громкости (в зависимости от уровня шума в помещении) он должен достигать 25...40 дБ на частоте 50 Гц по отношению к частоте 2 кГц. Более того, согласно кривым равной громкости, крутизна подъема должна увеличиваться по мере понижения частоты: 6 дБ на октаву, начиная с частоты 250 Гц, и 12 дБ на октаву ниже 100 Гц [1].

Большинство известных схем тонкомпенсированных регуляторов громкости (ТКРГ), за исключением, может быть, самых сложных, не нашедших широкого применения, не обеспечивает требуемого закона и глубины коррекции. В наиболее распространенных ТКРГ с имеющим отвод переменным резистором (или без отводов) [2] глубина коррекции НЧ не более 15 дБ, причем ее крутизна на частотах ниже 100 Гц уменьшается.

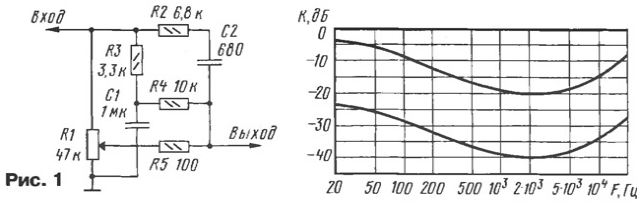

Для примера на рис. 1 показаны типичные АЧХ пассивного ТКРГ на переменном резисторе без отводов [2]. Видно, что корректирующий подъем на частоте 50 Гц при коэффициенте передачи регулятора -40 дБ равен 13дБ, крутизна ниже 100 Гц не превышает 3 дБ на октаву, что совершенно недостаточно. Близкие характеристики имеют и ТКРГ на резисторе с одним отводом.

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

При эксплуатации подобные регуляторы создают неприятный эффект: при снижении громкости теряется глубина звука и появляется склонность к "бубнению". Попытки увеличить степень коррекции на самых низких частотах добавлением RC-цепи в разрыв общего провода переменного резистора приводят к сужению диапазона регулирования громкости. Громкость в этом случае не уменьшается до нуля, что очень неудобно на практике.

Еще одним недостатком упомянутых устройств можно назвать неверное изменение коррекции по мере регулирования громкости. Заметная коррекция АЧХ нередко возникает при среднем положении регулятора, когда фактическая громкость (чувствительность) еще высока. В результате нарушается тональный баланс в наиболее часто используемой области средней громкости звучания.

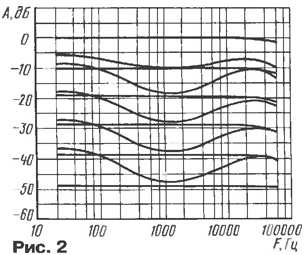

К сожалению, все перечисленные недостатки свойственны и электронным ТКРГ, выполненным на специализированных микросхемах. На рис. 2 изображены АЧХ весьма сложного регулятора ТС9235 фирмы Toshiba, имеющего малый уровень шумов (менее 2 мкВ) и нелинейных искажений (менее 0,01 %), многоступенчатую цифровую регулировку громкости, удобное кнопочное управление и т. п. [3]. При всем этом регулятор обеспечивает тонкоррекцию ничуть не лучше рассмотренных уже ТКРГ.

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

В бытовых устройствах звуковоспроизведения область частот ниже 100 Гц считается "проблемной" и для оконечных звеньев тракта. Так, малогабаритная акустическая система редко имеет нижнюю граничную частоту менее 50...60 Гц по уровню -3 дБ. Обычно спад звукового давления начинается уже с частоты 100 Гц. Иногда для его компенсации применяют высокодобротные эквалайзеры или специальные бас-корректоры на основе фильтров высокого порядка. Но при этом приходится учитывать ограниченную перегрузочную способность УМЗЧ на низких частотах и уменьшать степень коррекции одновременно с увеличением громкости. Подача на динамические головки сигналов ниже резонансной частоты приводит только к росту искажений.

В настоящее время существуют специальные автокорректоры баса (X-Bass и др.), динамически формирующие АЧХ с учетом всех перечисленных факторов. Но они чаще всего представляют собой закрытые "фирменные" разработки, выполненные на специализированных микросхемах без маркировки [4].

Предлагаемое устройство решает указанные проблемы более простым способом. При его разработке использованы новые схемотехнические решения, полученные компьютерным моделированием в Micro-Cap 7.1.0 с последующей проверкой на макете. В результате удалось создать простое устройство, удачно сочетающее собственно ТКРГ с бас-корректором, который "достраивает" АЧХ в области частот менее 100 Гц и регулирует ее ход в зависимости от положения регулятора громкости.

Принципиальная схема устройства (один канал) представлена на рис. 3. Оно состоит из пассивного ТКРГ и активного бас-корректора, собранного на микросхеме DA1, Обе части объединены в единое целое так, что недостатки пассивного регулятора устраняются активной частью устройства.

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

Пассивный ТКРГ выполнен на элементах R1- R4, С1, С2 по известной схеме (см. рис. 1) в упрощенном варианте. Фильтр R3R4C1C2 понижает средние частоты в зависимости от положения движка регулятора R2. Параметры фильтра выбраны так, чтобы обеспечить максимально возможный подъем по НЧ. Коррекция по ВЧ никаких проблем не представляет и задается емкостью конденсатора С1.

С выхода пассивного ТКРГ через цепь C3R6 сигнал поступает на инвертирующий вход ОУ DA1.1, который усиливает сигнал (до 14 дБ) и формирует АЧХ двумя цепями ООС. Первая - через резистор R5, элементы ТКРГ, включая регулятор громкости R2, и входную цепочку C3.R6; вторая - через Т-образное звено R7 - R10 и микросхему DA1.2 с сопутствующими элементами.

На микросхеме DA1.2 собран гиратор, имитирующий катушку индуктивности. Совместно с конденсатором С5 он образует колебательный контур с частотой резонанса 45...50 Гц. На этой частоте сигнал ООС ослаблен в максимальной степени и формируется горб частотной характеристики ОУ DA1.1. При этом крутизна АЧХ ниже 100 Гц достигает 10 дБ на октаву, а общий подъем (регулируемый) на частоте 45 Гц равен +27 дБ относительно частоты 2 кГц при положении регулятора громкости - 41 дБ (рис. 4). Эти параметры близки к необходимым значениям характеристик равной громкости.

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

Ограничение амплитуды сигналов с частотами ниже резонансной АС образуется в устройстве за счет естественного ската резонансной кривой аналога LC-контура на DA1.2 и двух ФВЧ: C3R6 и C6Rвх, где Rbx - входное сопротивление последующего за регулятором каскада. Для этого регулятора эквивалентное сопротивление нагрузки принято равным 100 кОм, для другого входного сопротивления емкость С6 следует пересчитать так, чтобы постоянная времени C6Rbx не изменилась.

Вторая ООС - через резистор R5 - также частотно-зависимая, так как в нее входит фильтр, образованный резисторами R3, R5 и конденсатором С2. Такая компенсирующая ООС была предложена автором в статье [5], где подробно описан и принцип ее действия. Результат сводится к дополнительному спрямлению низкочастотной ветви АЧХ по мере увеличения громкости. Тем самым достигается требуемая коррекция при переходе от малой к средней громкости (рис. 4), а не от средней к большой (см. рис. 1,2). Более того, выбором соответствующей глубины ООС можно устранить перегрузку УМЗЧ при уровнях громкости, близких к максимальным, подобно динамическим бас-корректорам.

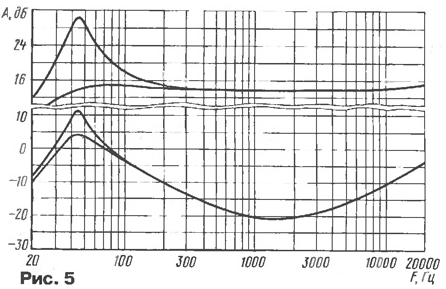

Эффективность ООС через резистор R5 проиллюстрирована смоделированными АЧХ (рис. 5).

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

Кривые рассчитаны для варианта с ООС (R5 = 12 кОм) и без нее (R5 = 1 МОм). Как видно по графикам, ООС действует избирательно и ослаблены только НЧ. При положении регулятора громкости -20 дБ ослабление невелико - около 7 дБ, а при максимальном коэффициенте передачи оно доходит до 26 дБ. При этом ООС полностью сглаживает пик бас-коррекции, выравнивая АЧХ. Без этого УМЗЧ перегружался бы уже при среднем положении ТКРГ и пришлось бы выполнять ручные манипуляции регулятором тембра НЧ.

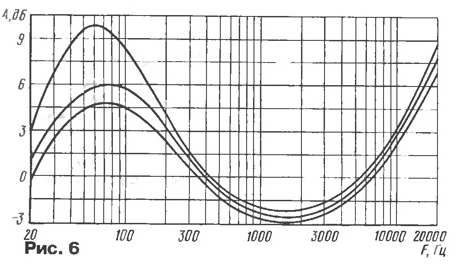

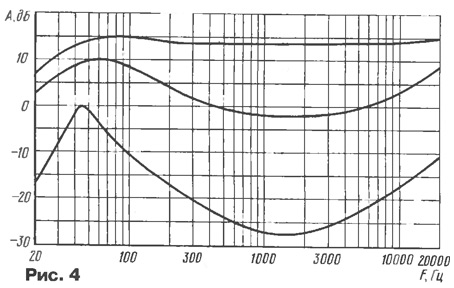

В правом по схеме положении движка резистора R9 и верхнем резистора R13 регулятор при указанных на схеме номиналах имеет характеристики, изображенные на рис. 4. Однако возможна широкая вариация вида АЧХ: подстроечным резистором R9 можно регулировать глубину бас-коррекции в интервале 0...+6 дБ (рис. 6).

Тонкомпенсированный регулятор громкости с активной бас-коррекцией

Диапазон указан при средней громкости звучания; при ее уменьшении он увеличивается, при увеличении - уменьшается, т.е. устройство адаптивно подстраивает глубину регулировки в соответствии с кривыми равной громкости и перегрузочными возможностями УМЗЧ.

При желании переменный резистор R9 можно вывести на лицевую панель и использовать как регулятор тембра НЧ. Его преимущество заключается в том, что, в отличие от мостовых и прочих RC-регуляторов, он регулирует именно бас, а не всю полосу частот до 1000 Гц. Для плавности изменения тембра нужен переменный резистор с кривой регулирования типа Б.

Высокое качество регулятора в целом обусловлено глубокой ООС, отсутствием оксидных конденсаторов и применением микросхемы TL074. Ее четыре ОУ характеризуются чрезвычайно низким коэффициентом гармоник (Kг - 0,003 %) и хорошими шумовыми характеристиками. Благодаря этому устройство может быть использовано как предусилитель с коэффициентом усиления до 14 дБ, достаточным, например, для компенсации потерь в пассивном регуляторе тембра. В противном случае коэффициент усиления можно уменьшить до единицы и менее подстроечным резистором R13, что пропорционально снизит и уровень шума.

Как и для всех ТКРГ, точность тонкомпенсации зависит от коэффициента передачи звукового тракта. Его можно регулировать упомянутым подстроечным резистором R13 или другим, имеющимся в тракте. Следует только учитывать распределение коэффициента усиления и шумовых свойств звеньев тракта. Изменяя уровень сигнала, подбором резистора R5 добиваются сохранения тонального баланса во всем диапазоне регулирования громкости. Если УМЗЧ перегружается при максимальной громкости, следует уменьшить номинал резистора R5 по субъективному ощущению содержания басов и их искажений. Другие возможности настройки заключаются в смещении резонансного пика бас-коррекции подбором резисторов R11, R12 под конкретную АС. Глубину басов регулируют резистором R9, как описано выше.

В самых высококачественных трактах замена ОУ TL074 возможна на NE5534A. Однако в более простых случаях вполне можно применить ОУ К157УД2А с соответствующими цепями коррекции. При этом коэффициент гармоник возрастает примерно на порядок, а уровень собственных шумов при единичном коэффициенте передачи будет не хуже -80 дБ.

В остальном регулятор собран на обычных деталях: резисторы МЛТ-0,125, малогабаритные конденсаторы КМ. В качестве регулятора R2 применен импортный малогабаритный сдвоенный переменный резистор номинала 50 кОм (характеристика регулирования типа В). Наличие в устройстве резисторов R3, R4, подключенных параллельно верхней по схеме секции R2, позволяет применить переменный резистор с линейной характеристикой регулирования (типа А), однако в этом случае неизбежен начальный скачок громкости при дальнейшем плавном регулировании.

Экспериментальная проверка и субъективное прослушивание подтвердили высокое качество регулятора. Отклонение реальных АЧХ от моделированных не превысило нескольких децибел. Уровень собственных шумов регулятора при единичном усилении оказался ниже границы слышимости. Работа регулятора характеризуется правильным тональным балансом при любой громкости, сохранением "глубокого" баса при минимальной громкости и отсутствием перегрузки УМЗЧ при уровнях громкости, близких к максимальным. Во многих случаях возможно вообще отказаться от использования обычного регулятора тембра и использовать только корректор баса.
