www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

УКВ ЧМ радиостанция

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Любительская связь на УКВ диапазонах с использованием частотной (ЧМ) или фазовой (ФМ) модуляции в нашей стране развивается пока очень медленно, несмотря на ряд публикаций, появившихся в "Радио" в прошлые годы. Одна из причин - отсутствие описания несложной радиостанции, доступной для повторения широкому кругу радиолюбителей. Данной статьей автор пытается восполнить этот пробел.

Сначала несколько слов об основных идеях, заложенных в эту разработку. В настоящее время требования к стабильности частоты УКВ передатчиков таковы, что необходимо использовать кварцевую стабилизацию. Именно такой передатчик с умножением частоты задающего генератора и использован в радиостанции. Это, правда, исключает перестройку его частоты в значительных пределах, зато он получается довольно простым.

Современные микросхемы позволяют простой приемник собрать по супергетеродинной схеме с одним преобразованием частоты. Если в приемнике использовать гетеродин с кварцевой стабилизацией и последующим её умножением, то возникает необходимость подбора двух кварцевых резонаторов с точно заданной разностью частот. ^Кроме того, приемник будет одноканальным, с весьма ограниченной возможностью его перестройки по частоте. Поэтому решено было использовать плавно перестраиваемый по частоте LC гетеродин, что позволило прослушивать весь диапазон 144...146 МГц и работать с другими радиостанциями, отличающимися частотой передатчика, т. е. на разнесенных частотах. Схема приемника при этом еще более упростилась.

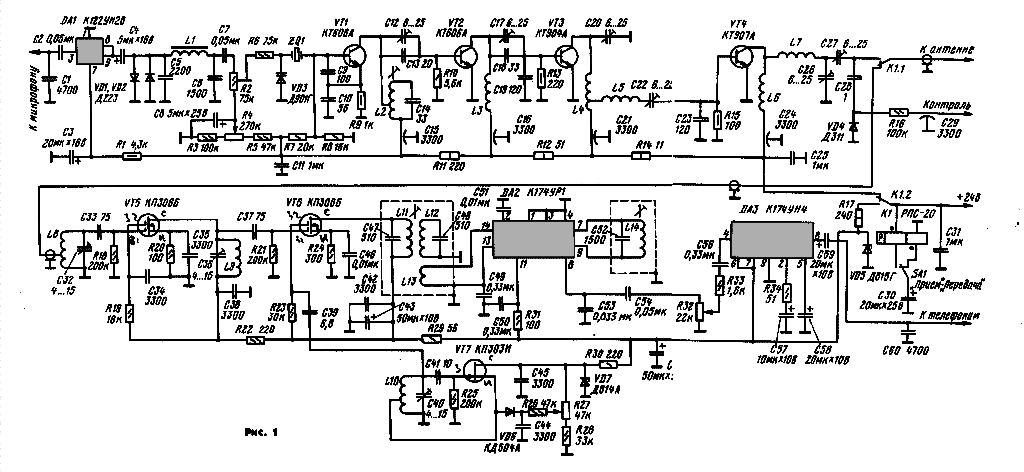

Передатчик и приемник этой радиостанции полностью независимы, что дает возможность не только изготавливать и настраивать их по отдельности, но и во время работы в эфире прослушивать собственный сигнал. Рассмотрим принципиальную схему радиостанции (рис. 1).

УКВ ЧМ радиостанция

(нажмите для увеличения)

Микрофонный Усилитель передатчика радиостанции выполнен на микросхеме DAI, нагруженной диодным ограничителем (VDI, VD2), позволяющим увеличить средний индекс модуляции, а следовательно, и ее эффективность, и избежать в то же время перемодуляции и излишнего расширения спектра излучения на пиках звукового сигнала. Значительная часть гармоник ограниченного звукового сигнала ослабляется Побразным ФНЧ LIC5C6 с частотой среза 3 кГц. Отфильтрованный звуковой сигнал подается на варикап VD3, включенный последовательно с кварцевым резонатором в задающем генераторе. Постоянное напряжение смещения на варикапе регулируют переменным резистором R4, при этом в небольших пределах (10...20 кГц) перестраивается выходная частота передатчика. Необходимый индекс модуляции (1,5...2) устанавливают резистором R2.При этом девиация частоты будет 5...7 кГц.

Задающий генератор собран по трехточечной схеме с емкостной обратной связью (конденсаторы С9, СЮ) на транзисторе VT1. Кварцевый резонатор возбуждается на основной частоте, находящейся в интервале 9...9,12 МГц. Можно также использовать резонаторы на частоты 12...12.17 МГц и 18... 18,25 МГц. Высокочастотные кварцы даже предпочтительней, так как меньшая краткость умножения частоты улучшает спектральную чистоту выходного сигнала. Контур L2C14 настроен на частоту 36 МГц. Чтобы повысить его нагруженную добротность, а значит, и улучшить фильтрацию соседних гармоник, применено неполное автотрансформаторное включение контура в коллекторную цепь.

Сигнал частотой 36 МГц через разделительные конденсаторы С12, С13 поступает на удвоитель частоты, собранный на транзисторе VT2. Подстроечным конденсатором С12 можно регулировать сигнал, передаваемый на последующие узлы. Смещение на удвоитель, также, как и на последующие каскады, не подается. При этом транзисторы работают в режиме класса С, обеспечивая высокую эффективность умножения частоты и высокий КПД в режиме усиления. Контур L3C17C18C19 настроен на частоту 72 МГц.

Еще один удвоитель частоты собран на транзисторе VT3. Его коллекторная цепь выделяет сигнал частотой 144 МГц. Для лучшей фильтрации здесь применена двухконтурная цепь. С отвода катушки первого контура L4C20 сигнал приходит на второй контур L5C22C23, служащий также и для согласования со входом усилителя мощности, выполненного на транзисторе VT4. Выходная мощность - около 2,5 Вт при общем потребляемом токе по цепи питания 300 мА. Выходной контур передатчика образован катушками L6, L7 и подстроечными конденсаторами С26, С27, которыми его настраивают в резонанс и согласовывают с антенной. Выходное сопротивление передатчика - в пределах 50...75 0м.

Для коммутации фидера антенны от передатчика к приемнику и цепи питания используется дистанционный переключатель К 1. Для управления им требуется короткий импульс тока, подаваемый в одну или другую обмотку. Он формируется при зарядке и разрядке конденсатора C3О. Можно применить и реле, включенное по традиционной схеме. Желательно, чтобы его контакты имели малую емкость и небольшую длину внутренних соединительных проводников.

Приемник радиостанции собран по обычной супергетеродинной схеме. Значение ПЧ 2,3 МГц выбрано из такого расчета, чтобы заметно ослабить зеркальный канал входными контурами, и в то же время не слишком расширить полосу пропускания по ПЧ (как известно, при повышении значения ПЧ селективность по зеркальному каналу повышается, но расширяется полоса пропускания из-за ограниченной конструктивной добротности контуров) .

Сигнал с переключателя К1 поступает на входной контур L8C32 усилителя радиочастоты, собранного на двухзатворном полевом транзисторе VT5, обеспечивающим высокое входное сопротивление и стабильное усиление сигнала. В смесителе использован транзистор VT6 того же типа. Усиленный РЧ сигнал с контура L9C36 подается на первый затвор, а напряжение гетеродина - на второй.

Гетеродин приемника выполнен по схеме индуктивной трехточки на полевом транзисторе VT7. Для перестройки по частоте к отводу катушки гетеродина L10 подключен диод VD6, используемый как варикап. Регулируя переменным резистором R27 напряжение смещения на нем, можно изменять его емкость, а следовательно, и частоту гетеродина.

Двухконтурный полосовой фильтр LIIC47L12C48 выделяет сигнал ПЧ 2,3 МГц, который через катушку связи L13 подается на вход микросхемы DA2. В ее состав входят усилитель ПЧ, ограничитель и частотный детектор. Фазосдвигающий контур детектора L14C52 настроен на ПЧ 2,3 МГц. Продетектированный звуковой сигнал через регулятор громкости R32 поступает на усилитель 34, выполненный на микросхеме DA3, и далее на телефоны или громкоговоритель.

Детали радиостанции могут быть самых различных типов, но следует соблюдать некоторые требования, общие для любых У KB аппаратов. Так, в высокочастотных цепях можно применять только керамические конденсаторы. Длину их выводов следует укорачивать до минимально возможной. Проходные блокировочные конденсаторы могут иметь любую емкость от нескольких тысяч пикофарад и более. Подстроечные конденсаторы - К.ПК или КПКМ. В тракте ПЧ и 34 приемника можно применять конденсаторы любого типа. Все постоянные резисторы в приемнике - МЛТ, переменные - любого типа.

В качестве катушки ФНЧ L1 использована вторичная (повышающая) обмотка малогабаритного трансформатора ТОТ7, имеющая индуктивность около 3 Гн. Можно также использовать первичную обмотку согласующего трансформатора от усилителя 34 портативных приемников. Катушка L2 намотана на цилиндрическом каркасе диаметром 8 мм и содержит 7 витков провода ПЭЛ 0,5. Намотка рядовая. Отвод сделан от 3го витка, считая от вывода, соединенного с конденсатором С15, Подстроечник - магнетитовый, СЦР. Остальные катушки передатчика - бескаркасные. Они изготовлены на оправке диаметром 10 мм медным голым проводом диаметром l..1,2 мм. Хорошо (но необязательно) использовать посеребренный провод. Катушки L3 и L6 содержат по 4 витка при длине намотки 15 мм, L4, L5 и L7 - по 3 витка при длине намотки 8... 10 мм. Отвод у катушки L4 сделан от первого витка, считая от вывода, соединенного с конденсатором С21.

Катушки приемника L8 и L9 - также бескаркасные, но намотаны на оправке диаметром4 мм проводом ПЭЛ 0,7...0,8. Катушка L8 содержит 5 витков при длине намотки 9 мм с отводом от второго витка, L9- 4 витка при длине намотки 7 мм. Катушка гетеродина L10 намотана на керамическом каркасе (трубке) диаметром 5 мм. Она имеет 5 витков провода ПЭЛ 0,5 при длине намотки 10 мм. Отвод сделан от второго витка. Каркас должен иметь отверстия для закрепления выводов или металлизацию для их припайки. Провод на него наматывают с большим натяжением, обеспечивающим механическую стабильность катушки. В крайнем случае можно закрепить провод на каркасе каким-либо клеем, высыхающим до твердого состояния.

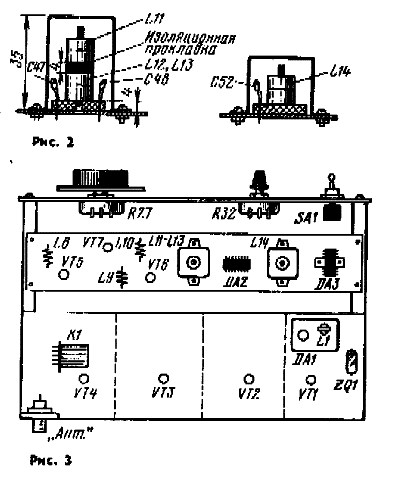

Катушки контуров ПЧ выполнены для повышения их добротности в броневых магнитопроводах СБ12а литцендратом ЛЭШО 21х0,07. Способ намотки значения не имеет, лишь бы уместились все витки. Катушки LII и L12 имеют по 44 витка, L14-26. Катушка связи ИЗ намотана поверх контурной катушки L12 (в том же магнитопроводе) и содержит 5 витков провода ПЭЛШО 0,15...0,25. Катушки L11 и L12, L13 расположены одна над другой в общем экране и разделены изолирующей прокладкой толщиной 4 мм. Катушка L14 частотного детектора помещена в отдельный экран. Удобно использовать прямоугольные экраны от контуров ПЧ телевизора (укоротив по высоте). Подойдут и круглые экраны от ламповых панелей ПЛК9. Эскиз контуров ПЧ показан на рис. 2.

УКВ ЧМ радиостанция

Конструкция радиостанции схематично показана на рис. 3. На передней панели размерами 190х90 мм расположены переменный резистор для настройки, регулятор громкости, переключатель "Прием" - "Передача", разъемы для телефонов и микрофона. К передней панели отрезками дюралюминиевого проката (брус) длиной 85 и высотой 30 мм прикреплено коробчатое шасси передатчика, изготовленное из мягкого листового дюралюминия. Между ним и передней панелью расположена плата приемника - пластина фольгированного стеклотекстолита размерами 190х40 мм.

Шасси передатчика глубиной 40 мм разделено тремя экранирующими перегородками на четыре отсека, в которых располагают соответственно детали задающего генератора и контур L2C14, транзистор VT2 и катушку L3, транзистор VT3 и катушки L4, L5, транзистор VT4 и детали выходного контура, Транзисторы и проходные конденсаторы располагают на верхней панели шасси. Сверху шасси размещены также плата с микрофонным усилителем, кварцевый резонатор, развязывающие резисторы цепи питания R11, R12 и R14, дистанционный переключатель К 1. Там же на угольнике размещены разъемы для присоединения антенны и источника питания.

Эскиз печатной платы приемника не приводится, поскольку конфигурация проводников зависит от типа и размера примененных деталей. В любом случае рекомендуется оставить на плате максимальную площадь фольги под общий провод, что уменьшит вероятность паразитных связей и наводок.

Описанная конструкция сформировалась почти стихийно, в процессе разработки станции, и автор не считает ее оптимальной. Возможны и другие варианты конструктивного выполнения, зависящие от вкуса, возможностей и желаний радиолюбителей.

Налаживание радиостанции начинают с приемника. Подав напряжение питания (можно от отдельного источника), проверяют работу усилителя 34. В положении максимальной громкости регулятора R32 должен прослушиваться слабый шум микросхемы DA2. Подав сигнал с ГСС частотой 2,3 МГц на первый затвор транзистора VT6 через разделительный конденсатор емкостью 50...300 пФ, настраивают контуры в тракте ПЧ. Если в генераторе предусмотрен режим ЧМ, то настройка особенно проста - все три контура ПЧ настраивают по максимальной громкости звукового сигнала на выходе приемника. Если же режима ЧМ нет, следует подать немодулированный сигнал и поддерживать его уровень таким, чтобы наблюдалось некоторое уменьшение шума на выходе приемника. Контуры настраивают по максимальному подавлению шума, уменьшая по мере настройки уровень сигнала ГСС.

После настройки, присоединив вольтметр к выводу 8 микросхемы DA2 и перестраивая частоту ГСС в пределах ±(50...60) кГц, целесообразно проверить дискриминационную кривую. Примерный вид этой зависимости показан на рис. 4. Оптимальной настройке соответствует максимальная и одинаковая высота "горбов" при минимальном уровне сигнала.

УКВ ЧМ радиостанция

При отсутствии ГСС полосовой фильтр ПЧ можно настроить, присоединив также через разделительный конденсатор к первому затвору транзистора VT6 небольшую суррогатную антенну. Вблизи частоты 2,3 МГц работает мною коротковолновых телеграфных станций, и контуры L11C47 и L12C48 настраивают по максимуму слышимости. Настройку контура L14C52 уточняют после, при приеме УКВ станций с ЧМ, по максимальной громкости к качеству их приема.

Работу гетеродина проверяют, включив миллиамперметр в провод питания между конденсатором С45 и стабилитроном VD7. Прикосновение к контуру LIOC40 вызывает срыв колебаний и некоторое возрастание тока. Частоту гетеродина устанавливают конденсатором С40 или подав с ГСС на вход приемника сигнал частотой 144...146 МГц, или прослушивая сигнал собственного передатчика (либо других радиолюбительских станций). Несколько выше по частоте, в диапазоне 146... 148 МГц, иногда удается прослушать работу служебных ЧМ радиостанций. Контуры L8C32 и L9C36 настраивают по максимальной громкости приема. Настройка контура L9C36 несколько влияет на частоту гетеродина, и ее приходится корректировать резистором R27. Присоединение наружной штыревой антенны двухметрового диапазона ко входу правильно настроенного приемника вызывает заметное увеличение и изменение характера шума в телефонах.

Передатчик налаживают покаскадно, подавая напряжение питания только на настраиваемый и предыдущие каскады. В цепь питания необходимо включить миллиамперметр. Неоценимую помощь при налаживании передатчика окажет простейший резонансный волномер, изготовленный на основе КПЕ с воздушным диэлектриком максимальной емкостью 75...150 пФ. Катушка волномера представляет собой прямоугольную рамку размерами 50 х15 мм, согнутую из толстого медного провода. Схема волномера и эскиз его конструкции приведены соответственно на рис. 5, а и б. Волномер перекрывает диапазон примерно от 40 до 160 МГц, что вполне достаточно для настройки. Шкалу волномера градуируют по сигналам ГСС, Индикатором может служить обычный авометр, включенный на минимальный предел измерения напряжения.

УКВ ЧМ радиостанция

Включив задающий генератор, убеждаются в наличии генерации по изменению тока в цепи питания при отключении кварцевого резонатора или при замыкании базы транзистора на общий провод конденсатором значительной емкости. Контур L2C14 настраивают по максимуму тока транзистора VT2. Аналогично, подключив питание транзистора VT3, настраивают контур L3C17C18C19. Частоту (72 МГц) контролируют волномером. Перед налаживанием выходного каскада его следует нагрузить эквивалентом антенны - лампой накаливания на напряжение 13,5 В и ток 0,18 А, сопротивление которой в нагретом состоянии близко к 75 0м. Контуры L4C20 и L5C22C23 настраивают на частоту 144 МГц (контролируют волномером) по максимуму тока транзистора VT4 (до 300 мА). Чрезмерно большой ток указывает на необходимость уменьшить конденсатором С 12 возбуждение, а затем подстроить контур подстроечником катушки L2 по максимуму тока выходного каскада. Выходной контур настраивают конденсаторами С26 и С27, варьируя соотношение их емкостей таким образом, чтобы добиться максимальной яркости свечения лампы накаливания - эквивалента нагрузки.

Микрофонный усилитель налаживания не требует. Полезно лишь проверить, сняв АЧХ усилителя, частоту среза ФНЧ. Необходимый индекс модуляции устанавливают резистором R2 при прослушивании сигнала передатчика другими радиостанциями, собственным приемником, на который необходимо подать лишь напряжение питания в обход переключателя "Прием" - "Передача", или с помощью анализатора спектра. Модуляция должна быть чистой и глубокой, а ширина полосы излучаемых частот не должна превосходить 25.,,30 кГц по уровню -30 дБ.

Простейшей антенной радиостанции может служить штырь длиной 0,25 м четвертьволновым "стаканом", предотвращающим затекание тока на оплетку кабеля, и дополняющим длину антенны до 0,5 м. Эскиз антенны приведен на рис. 6.

УКВ ЧМ радиостанция

Диаметр штыря и "стакана" некритичны, автор использовал отрезок дюралюминиевого стержня диаметром 6 мм и отрезок трубки от пылесоса. Крепление к изолирующей мачте может быть любым; металлическая мачта должна входить внутрь "стакана" и иметь с ним контакт только около точки подключения оплетки кабеля. Последний может проходить внутри трубы мачты.

Радиостанция может работать и с другими антеннами, в том числе и направленными.

Автор: В. Поляков (RA3AAE) г. Москва; Публикация: Н. Большаков, rf.atnn.ru
