www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

CW-SSB-трансивер прямого преобразования на 10 метров

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Трансивер предназначен для передачи и приема SSB и CW в диапазоне 28...29,7 МГц. Аппарат построен по схеме прямого преобразования с общим смесителем - модулятором для приема и для передачи.

Технические характеристики трансивера:

1. Чувствительность в режиме приема при отношении сигнал / шум 10 дБ, не хуже ........ 1 мкВ.
2. Динамический диапазон приемного тракта, измеренный по двухсигнапьному методу, около .... 80 дБ
3. Полоса пропускания приемного тракта по уровню -3 дБ.................................... 2700Гц.
4. Ширина спектра однополюсного излучения при передаче....................... 2700 Гц
5. Несущая частота и нерабочая боковая полоса подавляются не хуже чем на ............................. 40 дБ
6. Выходная мощность передатчика в телеграфном режиме на нагрузке 750м............................... 7 Вт
7. Увод частоты гетеродина через 30 минут прогрева после включения не более........ 200 Гц/час.

Принципиальная схема трансивера (без телеграфного узла) показана на рисунке 1. Трансивере имеет раздельные для приема и для передачи высокочастотные и низкочастотные тракты, общими для обеих режимов являются смеситель-модулятор и генератор плавного диапазона.

CW-SSB-трансивер прямого преобразования на 10 метров
Рис.1

Генератор плавного диапазона (ГПД) выполнен на двух полевых транзисторах VT5 и VT6 с истоковой связью. Он работает на частоте, равной половине частоты принимаемого или передаваемого сигнала. При работе на прием и на передачу выходные цепи ГПД не коммутируются, и не изменяется нагрузка на ГПД. В результате, при переходе с приема на передачу или наоборот, частота ГПД не отклоняется. Настройка в пределах диапазона производится при помощи переменного конденсатора с воздушным диэлектриком С10, который входит в состав контура ГПД. В режиме передачи SSB, сигнал от микрофона усиливается операционным усилителем А2 и поступает на фаэовращатель на элементах L10, L11, С13, С14, R6, R7, который в диапазоне частот 300...3000 Гц обеспечивает сдвиг фазы на 90°. В контуре L4 С5, служащим общей нагрузкой смесителей на диодах VD1-VD8, выделяется сигнал верхней боковой полосы в диапазоне 28-29,7 МГц. Высокочастотный широкополосной фаэовращатель L8 R5 С9 в этом диапазоне обеспечивает сдвиг фазы на 90°. Выделенный однополосной сигнал через конденсатор С6 поступает на трехкаскадный усилитель мощности на транзисторах VT7-VT9.

Каскад предварительного усиления и развязки выходного контура смесителя-модулятора выполнен на транзисторе VT9. Высокое входное сопротивление в сочетании с низкой емкостью С6 обеспечивает минимальное воздействие усилителя мощности на контур.

В коллекторной цепи VT9 включен контур, настроенный на середину диапазона. Промежуточный каскад на полевом транзисторе VT8 работает в режиме класса "В", а выходной каскад в режиме класса "С".

"П"-образный фильтр нижних частот на L12 С25 и С26 очищает выходной сигнал от высокочастотных гармоник и обеспечивает согласование выходного сопротивления выходного каскада с волновым сопротивлением антенны. Амперметр РА1 служит для измерения тока стока выходного транзистора и индицирует правильность настройки "П"-фильтра.

Телеграфный режим обеспечивается заменой усилителя А2 на генератор синусоидального сигнала частотой 600 Гц (рисунок 2). Переключение CW-SSB производится при помощи переключателя S1. Телеграфный ключ управляет смещением VT11 предусилителя генератора, и следовательно, подачей низкочастотного сигнала на модулятор.

CW-SSB-трансивер прямого преобразования на 10 метров

В режиме приема питание 42 В на каскады передатчика не поступает и усилитель мощности и микрофонный усилитель оказываются отключенными. В это время подается напряжение 12В на каскады приемного тракта.

Сигнал от антенны поступает на входной контур L2 С3 через катушку связи L1, она согласует сопротивление контура с сопротивлением антенны. На транзисторе VT1 выполнен УРЧ. Коэффициент усиления каскада определяется напряжением смещения на его втором затворе (делитель на резисторах R1 и R2). Нагрузкой каскада служит контур L4C5, связь каскада УРЧ с этим контуром осуществляется посредством катушки связи L3. С катушки связи L5 сигнал поступает на диодный демодулятор на диодах VD1-VD8. Катушки L8, L9 и фазовращатель на L10 и L11 выделяют сигнал ЗЧ в полосе частот 300...3000 Гц, который через конденсатор С15 поступает на вход операционного усилителя А1. Усилением этой микросхемы определяется основная чувствительность трансивера в режиме приема. Далее следует усилитель ЗЧ на транзисторах VT2-VT4, с выхода которого сигнал ЗЧ поступает на малогабаритный динамик В1 Громкость приема регулируется при помощи переменного резистора R15.

С целью исключения громких щелчков при переключении режимов "RX-TX" питание на УМЗЧ на транзисторах VT2-VT4 подается как при приеме так и при передаче.

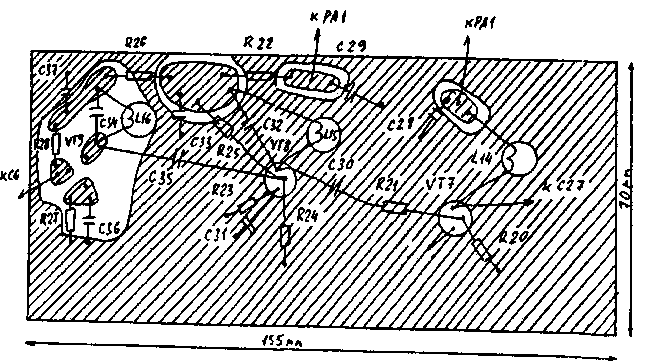

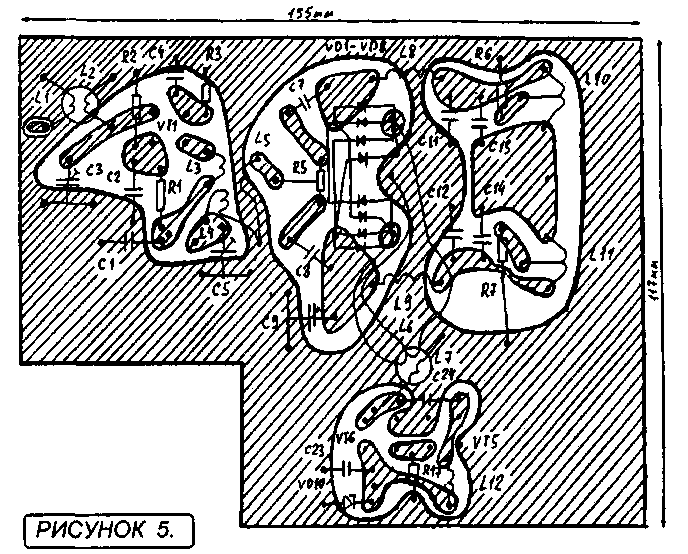

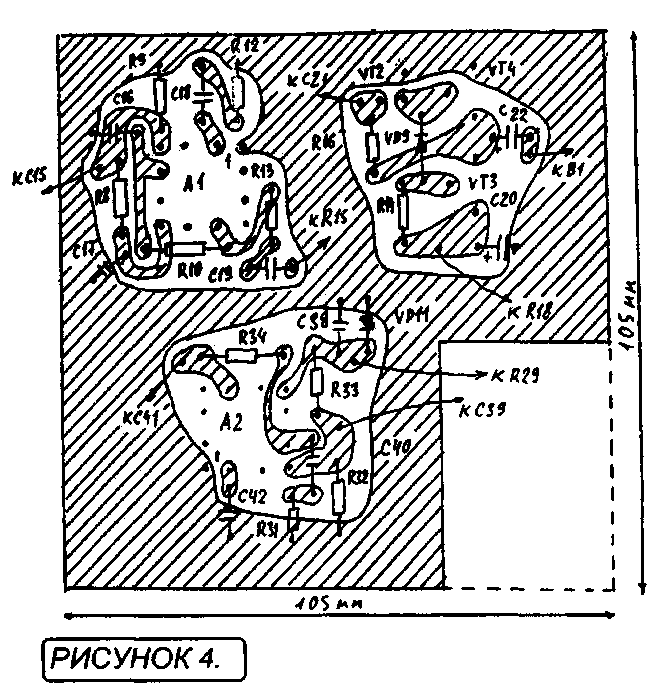

Большинство деталей трансивера установлено на трех печатных платах, рисунки которых показаны на рисунках 3-5. На первой плате расположены детали входного УРЧ приемного тракта (на транзисторе VT1), детали смесителя - модулятора с фазовращающими контурами, а также детали гетеродина. На второй плате - низкочастотные каскады на микросхемах А1 и А2 и транзисторах VT2-VT4. На третьей плате размещается усилитель мощности передающего тракта. Плата с смесителем-модулятором, УРЧ и ГПД экранируется.

Шасси трансивера имеет ширину 350 мм и глубину 310 мм. На переднюю панель выведены все ручки управления и розетка под микрофон и телеграфный ключ. Динамик тоже устанавливается на передней панели, он привинчивается Болтами М3 через резиновые прокладки Переключение режимов "RX-TX" производится педалью, которая выключает -включает напряжение 42 В и управляет двумя электромагнитными реле, одно из которых переключает антенну, а второе напряжение 12 В на приемный тракт. Обмотки реле питаются напряжением 42 В, и в обесточенном состоянии включают режим приема (RX).

Розетки для подключения антенны, педали и источника 12 В размещены на задней панели.

Для питания трансивера используется базовый стационарный блок питания, откуда поступает постоянное стабилизированное напряжение 12В с током до 200 mA и постоянное нестабилизированное напряжение 42 В с током до 1 А.

В трансивере использованы постоянные резисторы МЛТ, на мощность, указанную на схемах.

Подстроечный резистор СПЗ-4а. Контурные конденсаторы обязательно керамические, подстроечные КПК-М. Электролитические конденсаторы типа К50-35 или аналогичные импортные. Переменные конденсаторы гетеродина и выходного контура - с воздушным диэлектриком.

Для намотки контурных катушек УРЧ, смесителя и передатчика используются керамические каркасы диаметром 9 мм с подстроечными сердечниками СЦР-1 (можно и пластмассовые каркасы от трактов УПЧИ старых ламповых телевизоров, но их термостабильность намного хуже, чем у керамических). Низкочастотные катушки смесителя -модулятора L8 и L9 наматываются на кольцевых сердечниках К16х8хб из феррита 100НН или более высокочастотного (100ВЧ, 50ВЧ). Катушки L10 и L11 намотаны на каркасах ОБ-30 из феррита 2000ИМ1. На таких сердечниках наматывались катушки генераторов стирания и подмагничивания полупроводниковых катушечных магнитофонов.

Транзисторы КП303Г можно заменить на КП303 с любым буквенным индексом или на КП302. Транзистор КП350А можно заменить на КП350Б, КП350В или КП306. Транзистор КП325 - на КТ3102. Мощные полевые транзисторы КП901 и КП902 могут быть с любыми буквенными индексами. Для УМЗЧ подходят любые кремниевые и германиевые (соответственно) транзисторы соответствующей структуры. Диоды КД503 можно заменить на КД514,адиод Д9 на Д18.

Налаживание трансивера начинают с ГПД Подстройкой сердечника L7 и включением дополнительных конденсаторов (на 5-30 пФ) параллельно С10 нужно добиться перекрытия генератором по частоте 14,0... 14,85 МГц.

Таблица 1

CW-SSB-трансивер прямого преобразования на 10 метров

Работу гетеродина можно проверить при помощи частотомера и ВЧ вольтметра ВЧ напряжение на каждой из половин катушки L6 должно быть 1,6... 1,8 В. Если не входит в эти пределы, - нужно подобрать число витков L6. Теперь нужно перейти к настройке микрофонного усилителя и смесителя - модулятора. Не подключая питание 42 В подать напряжение 12В на вывод 7 А2 и проверить работоспособность усилителя. Скорректировать его чувствительность можно подбором номинала R31.

Для настройки смесителя - модулятора потребуется осциллограф, милливольтметр и генератор звуковой частоты (ГЗЧ). При помощи милливольтметра и генератора настраивают контур L11 С 14 на частоту 480 Гц, затем контур L10 С13 на частоту 1880 Гц. Вход фазовращателя отключают от конденсаторов C1S и С41, а выходы от катушек L8 и L9. Вход "X" осциллографа и выход генератора ЗЧ соединяют с точкой соединения катушек L10 и L11. К входу осциллографа "V подключают точку соединения L10 СИ. С генератора подают сигнал частотой 480 Гц. На экране осциллографа должна быть прямая наклонная линия. Если вместо нее эллипс, - нужно точнее подстроить контур L11 С14.Затем к входу "Y" подключают точку соединения L11 С12 и, таким же образом, проверяют настройку L10 С13 на частоту 1880 Гц. После этого к входу осциллографа "X" вместо входа фазовращателя подключают свободный его выход. В каналах осциллографа устанавливают одинаковые усиления. ГЗЧ настраивают на частоту 1880 Гц . Резисторы R6 и R7 временно заменяют переменными по 1 кОм. Вращением движка R6 добиваются появления на экране окружности. Затем, настроив ГЗЧ на 480 Гц аналогичным образом подбирают сопротивление резистора R7.

Настройка будет правильной, если при изменении частоты на выходе ГЗЧ в пределах 300...3000 Гц на экране осциллографа будет сохраняться окружность.

Резистором R5 добиваются наилучшего подавления нижней боковой полосы.

Настройку входного контура и контура L4C5 производят на среднюю частоту диапазона. Затем, последовательно подавая питание на каскады усилителя мощности настраивают на середину диапазона контуры L16 С34 и L15 С32. Настройка выходного каскада выполняется в подключенным эквивалентом антенны - резистором на 75 Ом 10 Вт (можно спаять батарею из четырех параллельно включенных резисторов мощностью 2 Вт на 300 Ом каждый).

Настройка УМЗЧ сводится к установке подбором сопротивления резистора R16 напряжения на эмиттерах VT4 и VT3 равного половине напряжения питания.
