www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Цифровой ревербератор

Энциклопедия радиоэлектроники и электротехники / Цифровая техника

Комментарии к статье Комментарии к статье

В последние годы благодаря появлению необходимой элементной базы стало возможным реализовать эффект реверберации электронным способом, позволяющим существенно повысить качественные и эксплуатационные характеристики ревербератора, уменьшить его габариты и потребляемую мощность.

Как известно, ревербератор представляет собой устройство задержки аналогового звукового сигнала. В электронных ревербераторах функции линии задержки выполняет N-разрядный сдвиговый регистр, на вход которого подают цифровой эквивалент входного аналогового сигнала, преобразованного аналого-цифровым преобразователем (АЦП), а к выходу подключают аналоговый преобразователь (ЦАП), восстанавливающий вновь аналоговый сигнал из цифрового эквивалента.

Выходной код АЦП может быть как параллельным, так и последовательным. При параллельном коде необходимо предусматривать задержку сигналов каждого разряда, что приводит к увеличению числа регистров сдвига в К раз, где К - число разрядов АЦП. При последовательном коде линию задержки выполняют на одном регистре сдвига, однако на его выходе необходимо включать преобразователь последовательного кода в параллельный, если выходной ЦАП обрабатывает параллельный кол. Время задержки в первом случае будет определяться отношением числа разрядов регистра сдвига к тактовой частоте, а во втором - произведением числа разрядов регистра на время формирования К-разрядного последовательного кода. Оба эти метода сравнительно сложны в реализации, так как для получения хорошего качества задержанного сигнала необходимо сравнительно большое число разрядов цифровых кодов, а это требует применения сложных АЦП, ЦАП и фильтров НЧ высоких порядков на входе и выходе устройства.

Более простым способом получения из аналогового сигнала цифровой последовательности, которая может быть задержана регистром сдвига, является дельта-модуляция, позволяющая преобразовывать в цифровую форму не значение сигнала в текущий момент, а его изменение по отношению к предыдущему.

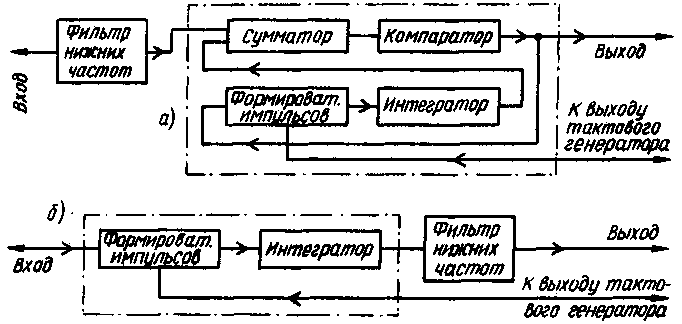

Структурная схема дельта-модулятора показана на рис. 1, а. ФНЧ ограничивает спектр входного аналогового сигнала перед подачей на вход модулятора. Сумматор формирует разность двух сигналов: входного и восстановленного выходного. В зависимости от знака мгновенного значения этой разности компаратор выдает либо логический уровень 0, либо 1, т. е. выходной сигнал модулятора представляет собой последовательность импульсов с непостоянными длительностью и скважностью. Для подачи на вход сумматора эту последовательность пропускают через канал восстановления, содержащий формирователь импульсов и интегратор.

Цифровой ревербератор
Рис. 1

Демодулятор (рис. 1, б) представляет собой по сути аналог канала восстановления модулятора. Важной особенностью системы дельта-модулятор - демодулятор является обязательность идентичности каналов восстановления.

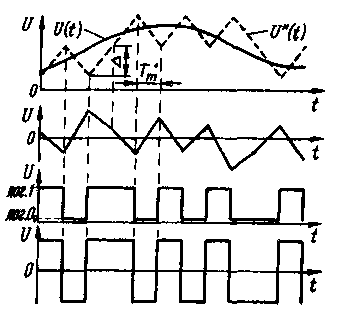

На рис. 2 показана в упрощенном виде форма сигналов в характерных точках модулятора: А - входной сигнал u(t) и восстановленный u*(t), подводимые к сумматору, Б - разностный выходной сигнал сумматора, В - сигнал с выхода компаратора, Г - сигнал, поступающий на вход интегратора. Из рис. 2 видно, что для улучшения аппроксимации входного сигнала необходимо увеличить тактовую частоту. Однако в ревербераторе для того же времени задержки это потребовало бы увеличения "длины" регистра сдвига, включенного между модулятором и демодулятором, а также применения более быстродействующих элементов.

Цифровой ревербератор
Рис. 2

Вместе с этим анализ показывает, что улучшения аппроксимации можно добиться и не изменяя тактовой частоты. Необходимо лишь в зависимости от крутизны кривой сигнала в какой-либо точке (а значит, и от ширины его спектра) соответственно изменять величину Д. т. е. изменять крутизну аппроксимирующего сигнала. Изменять А можно изменением либо постоянной интегрирования интегратора, либо амплитуды импульсов, подводимых к нему.

В описываемом ниже ревербераторе использовано изменение постоянной интегрирования. В качестве переменного резистора применен полевой транзистор, управляемый напряжением, поступающим с пассивной интегрирующей цепи, на которую подан сигнал с элемента "ИСКЛЮЧАЮЩЕЕ ИЛИ". Иными словами, дельта-модулятор преобразует в цифровую последовательность не сам сигнал, а его производную, из которой интегрированием на выходе можно восстанавливать исходный сигнал. О дельта-модуляции и ее применении можно прочитать в [I, 2, 3].

Описанный ниже цифровой ревербератор основан на принципе адаптивной дельта-модуляции и может быть применен как в виде функционального узла ЭМИ и ЭМС, так и самостоятельного устройства для реализации эффектов реверберации и эха в любительских ансамблях. Интересно его применение и в бытовом радиокомплексе для имитации большого помещения.

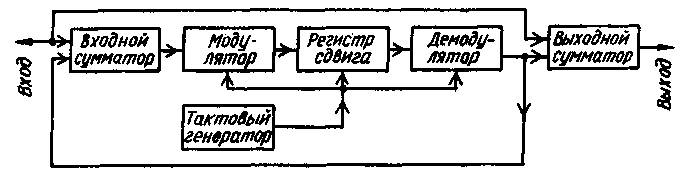

Структурная схема ревербератора показана на рис.3. Входной сумматор складывает входной сигнал с частью задержанного, что позволяет получить эффект многократного отражения звука. Модулятор преобразует его в цифровую последовательность, которую М-разрядный регистр сдвига задерживает на время Тз. Это время, а значит, и время реверберации (эха) можно определить по формуле: Тз=N/4, где fi - тактовая частота. Демодулятор восстанавливает из цифровой последовательности исходный аналоговый сигнал.

Цифровой ревербератор
Рис. 3

Выходной сумматор служит для сложения задержанного сигнала с входным, причем уровень задержанного сигнала можно регулировать, что позволяет плавно изменять глубину реверберации от нулевой до максимальной.

Основные технические характеристики.

  • Номинальная полоса частот, Гц, при неравномерности АЧХ не более 3 дБ . . . 20...14 000
  • Номинальное входное напряжение, мВ ...... 100
  • Номинальное выходное напряжение. нВ ..... 200
  • Входное сопротивление, кОм 50
  • Выходное сопротивление, кОм 2
  • Коэффициент гармоник, %, на частоте 1000 Гц ... 0,5
  • Динамический диапазон, дБ, не хуже ....... 60
  • Пределы изменения тактовой частоты, кГц ..... 100...500
  • Пределы изменения времени задержки, с ...... 0.033...0.66

Принципиальная схема ревербератора показана на рис. 4. Входной сумматор выполнен на ОУ DA1, который одновременно выполняет функции фильтра НЧ первого порядка, ограничивающего спектр суммарного сигнала.

Цифровой ревербератор

Рис. 4. Принципиальная схема ревербератора (нажмите для увеличения)

В модулятор входят микросхемы DA2, DA3, DD1, логический элемент DD4.1 и полевой транзистор VT1.1. Работает модулятор следующим образом. Компаратор DA2 сравнивает напряжение сигнала, поступающего с выхода сумматора, с напряжением на интеграторе DA3 и в зависимости от того, какое из них больше, формирует сигнал 0 или 1 соответственно. Этот сигнал поступает на информационный вход триггера DD1.1, выполняющего функции цифрового устройства выборки - хранения. Импульсная последовательность с выхода триггера передается на вход регистра сдвига и на устройство преобразования однополярных импульсов в симметричные двуполярные, выполненное на резисторах R5-R7. Симметрии импульсов добиваются подстроечным резистором R5.

Далее импульсы поступают на интегратор, постоянную интегрирования которого изменяют посредством полевого транзистора VT1.1, управляемого сигналом с элемента DD4.1. Полевой транзистор VT1.1, элемент DD4.1 и триггеры микросхемы DD1 составляют узел адаптации. Этот узел изменяет постоянную интегрирования, а значит, и ^крутизну выходного сигнала интегратора в зависимости от амплитуды и частоты входного сигнала, что позволяет получать линейную АЧХ в широкой полосе частот при хорошем отношении сигнал/шум.

Если в цифровой последовательности в соседних тактах логические уровни различны, что соответствует малому изменению входного сигнала, то на выходе элемента "ИСКЛЮЧАЮЩЕЕ ИЛИ" DD4.1 формируется уровень 1. Это приводит к увеличению напряжения на затворе полевого транзистора VT1.1 и увеличению сопротивления его канала. В результате увеличится постоянная времени интегратора и соответственно уменьшится наклон его выходного напряжения.

При сильном изменении входного сигнала крутизна напряжения на выходе интегратора соответственно увеличится.

Регистр сдвига выполнен на микросхемах DD10-DD13. представляющих собой динамические ОЗУ емкостью 16 К с организацией в одни разряд. Микросхемы DD2, DD3 выполняют функции адресного счетчика, а микросхемы DD5, DD8 .- переключателя адреса строк и адреса столбцов ОЗУ. От устройства регенерации оказалось возможным отказаться, так как при тактовой частоте 100 кГц время обращения всех строк ОЗУ менее 2 мс.

Демодулятор, собранный на ОУ DA5, двух триггерах DD9.1 и DD9.2 и полевом транзисторе VT1.2, должен быть идентичен модулятору (если из него условно изъять компаратор). На ОУ DA4 выполнен выходной сумматор, который так же, как и входной сумматор, одновременно выполняет функции фильтра НЧ первого порядка. Переменный резистор R31 позволяет изменять длительность (глубину) реверберации, a R32 - уровень задержанного сигнала. Тактовый генератор собран на элементах DD6.4-DD6.6 по схеме интегратора-компаратора, частоту которого можно плавно изменять переменным резистором R16, что приводит к плавному изменению времени задержки (времени реверберации).

На элементах DD6.1-DD6.3 и транзисторе VT2 собран генератор синусоидальных колебаний инфразвуковой частоты, позволяющий модулировать частоту тактового генератора при реализации эффекта "хорус". Переключатель SA1 служит для ступенчатого изменения частоты генератора. Глубину модуляции устанавливают переменным резистором R19.

Налаживание ревербератора начинают с проверки работы тактового генератора. Подключают к выходу элемента DD6.4 вход осциллографа и наблюдают на экране прямоугольные импульсы, длительность которых должна быть равна примерно 1 мкс, а частота повторения - изменяться переменным резистором R16 (при установке движка переменного резистора R19 в нижнее по схеме положение) от 100 до 500 кГц. В генераторе синусоидальных колебаний подборкой резисторов R24 и R29 добиваются синусоидальной формы сигнала (вход осциллографа при этом подключают к минусовой обкладке конденсатора С8).

После проверки работоспособности тактового генератора и генератора синусоидальных колебаний приступают к налаживанию модулятора. Его вход соединяют с общим проводом, а к выходу ОУ DA3 подключают осциллограф. На экране наблюдают импульсы треугольной формы, симметричность которых устанавливают подстроечным резистором R5. Амплитуда импульсов. должна быть не более 5 мВ, а частота в два раза меньше тактовой. После проведенных операций отключают вход модулятора от общего провода и подключают к выходу входного сумматора, на вход которого подают со звукового генератора сигнал амплитудой 140 мВ и частотой 20 Гц. На выходе ОУ DA3 должен быть сигнал той же частоты, но с амплитудой в 10 раз большей, и сдвинутый на 180° относительно входного. Изменяя частоту входного сигнала от 20 Гц до 14 кГц, добиваются линейности АЧХ модулятора подборкой резистора R8.

Демодулятор налаживают в том же порядке, что и модулятор. Сначала отключают D-вход триггера DD9.1 от переключателя SA3 и соединяют с прямым выходом триггера DDI.I. Соединяют с общим проводом вход ревербератора, подключают к выходу ОУ DA5 осциллограф и подстроечным резистором R38 симметрируют сигнал треугольной формы. Затем подают со звукового генератора сигнал амплитудой 140 мВ и частотой от 20 Гц до 14 кГц и подборкой резистора R41 добиваются идентичности параметров модулятора и демодулятора. После этого D-вход триггера DD9.1 снова подключают к переключателю SA3.

Сигнал на выходе демодулятора должен быть задержан относительно входного, что проверяют (при минимальной тактовой частоте) быстрым снятием сигнала со входа ревербератора. На выходе сигнал должен пропадать через некоторое время, равное времени задержки.

Выходной сумматор особенностей не имеет и, как правило, начинает работать сразу.

Подборкой резистора R14 устанавливают максимальное время реверберации (число повторов эха) при верхнем по схеме положении движка переменного резистора R3). Подбирая резистор R34, устанавливают максимальный уровень задержанного сигнала в выходном.

Для питания ревербератора необходим маломощный стабилизированный источник с выходными напряжениями 12 В и 2Х5 В. Потребляемый от каждого источника ток не превышает 30 мА. Для исключения помех необходимо линии литания зашунтировать оксидными конденсаторами емкостью не менее 10 мкФ с параллельно включенными керамическими емкостью 0,1 мкФ. Вблизи каждого плюсового вывода микросхем DD10-DD13 необходимо также включить шунтирующие керамические конденсаторы емкостью 0,22 мкФ.

Подстроечные резисторы, использованные в устройстве,- СП5-3, переменные - СП-1. Конденсаторы: керамические - КМ-5 и КМ-6, оксидные -- К50-6. Вместо ОУ К140УД7 могут быть применены К140УД6, К544УД1, К140УД8. Компаратор К554СА1 может быть заменен на К554СА2, К554САЗ, К521СА1-K52ICA3 с учетом особенностей их включения. Микросхемы серии К561 могут быть заменены соответствующими из серий К164 или К176.

При разработке ревербератора была поставлена цель создать как можно более простое устройство при относительно высоких значениях качественных и эксплуатационных характеристик. Дальнейшее повышение качества может быть достигнуто применением в модуляторе и демодуляторе более сложных узлов адаптации. Уменьшение объема памяти за счет ступенчатого уменьшения "длины" адресного счетчика (например, введением переключателя на 14 положений, общий вывод направления которого подключен к объединенным R-входам микросхем DD2, DD3, выводы положений - к разрядам счетчика) даст возможность последовательно переходить от эффекта эхо" к реверберации, "флэнжеру", "фэйзеру" и так далее до полного исключения задержки. Но все это приводит к усложнению схемы, которое опытный радиолюбитель вполне может при желании реализовать самостоятельно.

Литература:

1. Венедиктов М. Д., Женевский Ю. П., Марков В. В., Эйдус Г. С. Дельта-модуляция. Теория и применение. - М.: Связь. 1976.
2. Стил Р. Принципы дельта-модуляции. - М.: Связь, 1979.
3. Прагер Э., Шимек Б., Дмитриев В. П. Цифровая техника в связи. Под ред. В. В. Маркова. - М.: Радио и связь, Прага, 1981.

Автор: В. Барчуков, г. Москва; Публикация: Н. Большаков, rf.atnn.ru
