www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Качественная автомобильная звуковая система. Часть 2

Энциклопедия радиоэлектроники и электротехники / Акустические системы

Комментарии к статье Комментарии к статье

Система в полузаконченном виде выглядит вот так:

Качественная автомобильная звуковая система

  • Источник - СDP Alpine 7842 (в штатном месте) + 6-дисковый магазин Alpine CHA614 (сзади на борту вертикально)

  • Издевательство над сигналом - Эквалайзер Audiocontrol EQL (на передней стенке саба, доступен с водительского места если откинуть правое сидение)+ кроссовер Audiocontrol 24XS (на задней стенке саба под маской усилительного хозяйства)

  • Усиление - 6-канальник PPI Powerclass 6600, 2 канала пищалки, 2 на СЧ, 2 мостом на саб. Стоит на задней стенке саба. В результате ампутации заднего диванчика отнято всего 30 см глубины салона, при этом багажник удлинился вдвое! Красота (вид сзади).

  • Aкустика - Focal 136NX (5N3201 в кикпанелях + TN46 на стойках), включены раздельным усилением, и сразу за передними сидениями - саб Focal 33S в закрытом ящике.

Теперь попытаюсь обосновать выбор. Что касается головы - выбор был обусловлен, с одной стороны, хорошими отзывами о звуке Алпайнов, с другой - удобством расположения главных кнопок (точнее, крутилки-энкодера). Вот скажем, Денон или новые Пионеры меня бы тоже устроили, но у них основные кнопки справа, тянутся далеко, рычаг мешает. Поэтому многие достойные модели отпали. Накамичи вроде всем хорош, но слышал много нареканий на надежность и шумы. Усилитель - а что, просто хороший усилитель, весь блестит хромом. См. выше ссылку про красоту. Эквалайзер неизбежен, прежде всего по НЧ - в Ниве ни один саб линейно не отыграет, салон маленький но сифонит наружу, потому очень ко двору пришлись пол-октавные полосы AudioControl'а. Кроссовер понадобился для реализации раздельного усиления СЧ-ВЧ.

Силовой агрегат

Под капотом встала желтая Оптима. Проводка выполнена двухпроводной схемой (плюс и земля), проводом 36 и 50 кв.мм. Подкапотный предохранитель - сдвоенный, одна секция на головное устройство, другая на все остальное.

Качественная автомобильная звуковая система

Размещение саба вместо заднего сидения - давно лелеямая мечта. Она осуществилась! Вот он, ящик нескромных размеров.

Качественная автомобильная звуковая система

При сложенных сидениях (под правым сиденьем эквалайзер)

Качественная автомобильная звуковая система

И в нормальном положении.

Качественная автомобильная звуковая система
- то, что блестит - усилитель.

Качественная автомобильная звуковая система

Оно же поближе. Сверху, под стеклом - локальный блок предохранителей.

Фронтальная трагикомедия

Сразу было ясно, что в Нивских дверях разместить приличный мидбас (именно с точки зрения СЧ) - крайне трудно. Дверки-то короткие, посадка высокая. В нижнем переднем углу - все закрывает сидение и ноги, выше - механизм стеклоподъемника, в верхнем переднем - в принципе, можно разместить 4-5" динамик, но с большим вылетом, так как буквально в трех сантиметрах от железа - ходит стекло (дверь-то бесфорточная). На фото - в голом металле - виден прямоугольный вырез над стеклоподъемником - это то самое место.

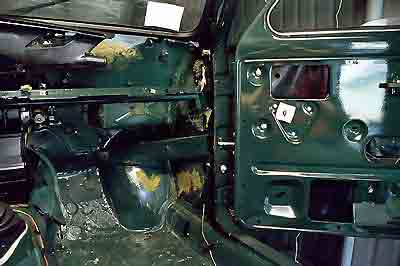

Стало быть, кикпанели. Беглый обзор того, что имеем в наличии (см.фото) показал - в наличие имеется мощный короб-брус, пересекающий плоскость кикпанели (стало быть, акустика должна располагаться НИЖЕ этого бруса. За ним, параллельно внешним бортам - сплошной лист металла. Стало быть, сделать фри-эрную кикпанель, вентилирующую внутрь брызговика, нельзя. Ну, можно вырезать этот лист, но посудите сами, какой венок проблем с этим связан. Надо делать закрытый ящик (или ФИ для самых упорных). А объем там - кот наплакал. У меня в итоге вышло 2.5 литра чистых (но можно и 4 накрутить если избегать моих ошибок.

Исходя из объемов, выбор передней акустики напросился сам собой. Focal 136nx - единственная фокаловская модель, способная играть мидбас из такого объема (рекомендованный ЗЯ 3.8 литра, ФИ 7 литров). К сожалению, снята с производства. При этом резонансная частота - 45Гц (это для 13 см вовсе не мало!), а в ящике - примерно 90-110. И конечно, неубиваемая пищалка TN46.

Первичная примерка динамиков (с обмотанными тряпками корзинами, чтоб задавить волну от тыльной стороны диффузора) показал (1) оптимальный угол поворота относительно вертикальной плоскости борта - примерно 10 градусов вверх и 10 градусов назад (на себя). Большие углы разваливают картинку, да и места для вылета динамика совсем нет. Еще оказалось, что при примерке крайне важно использовать именно те динамики, что будем ставить, и с теми же кроссоверами. Потому что ориентация на "средних" СЧ и "верхних" CЧ - неодинаковая. Разница в тембрах динамиков приведет к настройке углов исходя из разных частей спектра.

К несчастью, славный сервис в бутовском "Перекрестке" благополучно потерял ту самыю пленку с процессов изготовления киков. Может это и к лучшему, т.к. задним умом понимаю, что процесс был изначально неверным. Я взял штатную панель (которая на Ниве отштампована из тонкого АБС-пластика), и в нижней половине отсек от нее все лишнее кроме кромок, прилегающих к порогу и дверной коробке. Нивская кикпанель, в отличие от типичной легковой, закрывает не только сам борт, но и арку колеса, и пространство перед ногами, и (с правой стороны) коробку АКБ.

Качественная автомобильная звуковая система

Затем вырезал из фанеры 10 мм заднюю стенку ящика, повторяющую форму борта под кузовом, с выступающей полоской-усилителем вдоль дверной коробки. Зажал прямо на месте струбцинами и склеил (кашей из эпоксидки и тряпок) с усеченной кикпанелью. Затем из мелкоячеистого пенопласта вырезал макет собственно ящика (впоследствии растворю его ацетоном) и 16 мм фанерное кольцо под динамик (а его не растворю). И все это оклеил сэндвичем стеклоткань-много слоев углеленты-стеклоткань. В один прием готова скорлупа 3 мм толщиной, как в зоне ящика, так и по прочей поверхности кикпанели. Сверху положил еще один слой стеклоткани (толстой). Внешняя стена - готова. Затем изнутри выклеил оставшиеся стыки между фанеркой и мордой - готово.

После чего (вот, поторопился) оказалось, что готовое изделие садится на место не иначе как с большим зазором. Ну и ладно, снаружи не видно так как между железом и ящиком - прокладка из карпета. Но это значит что как минимум литр полезного объема с каждой стороны я потерял.

Сразу обнаружил, что скорлупа вышла очень звонкой. Первичное глушение проводил динаматом и кашицей из эпоксидки, опилок и свинцовой дроби. Примерно три кило дроби на сторону.

Настройка

Прошли долгие месяцы... наконец встали на место Бубука и усилитель, и стало возможным шаманство со сценой. В хронологическом порядке:

1. 23.09.99 - первый втык рубильника. Кроссовер на 3000 (4 порядок активный). Первое впечатление - сцена от мидбасов никакая, она узкая и размытая. Ставлю пищалки на стойки - как ни крутил, сцена (с левого сиденья) привязана влево. Поставил в кикпанели (дальний угол) - стало получше. Пробиваются резонансы на СЧ (недостаточно заглушил короб?).

2. 26.09.99 - перенес пищалки поближе, прямо на фланец мидбаса. Тональный баланс, слитность вокала - хорошие. Резонансы (грязь на фокале и трубе) - там же. Сцена крайне посредственная.

3. 29.09.99 - пришел GR и все раскритиковал. Пищалки переехали на угол торпеда-стойка, ориентированы на голову противоположного слущателя. Соответственно ослабили уровень ВЧ. Выяснилось, что справа - все отцентровано как доктор прописал, но Ребекка гуляет. Слева - примерно то же что и раньше. Ну чуть получше. Заодно настроили фазовращатель на СЧ-ВЧ кроссовере (в положение "посерединке" по ВЧ).

4. 01.10.99 - по совету GR, заклеил внутренности коробов ковролином, с тыльной стороны добавил динамата, и набил синтепоном. Чтоб не звенело.

5. 02.10.99 - пришел Genn и все раскритиковал. Подняли пищалки на 1/2 высоты стойки. Опять получшело! но Ребекка загуляла еще пуще. Тут я накинул свой жилет на козырек приборов и - вот оно - все встало на место. Звенел, плохой. Стало быть, надо чем-то глухим оклеить его и верх торпеды. Вот так оно в конце концов оформилось:

Качественная автомобильная звуковая система

6. 15.10.99 - пришел Достоевский и назвал все это "хулиганская система но с задатками". Лучше дал бы задаток МНЕ, а потом забыл бы.

7. 16.10.99 - приперся на Блюзмобиль и на пару часов приватизировал ачехометр. Нда... потребовалась радикальная коррекция мидбаса-баса (подъем до 6 дБ от 150 до 50 Гц, далее плоско. В районе 500...1000 Гц - два пика на фоне общего завала. В районе 2..3 кГц (частота раздела) - провал. Выше 6 кГц - завал (а я-то думал, у меня "звонко" получилось...). Настройку проводил в пять этапов:

а) прослушал по отдельности АЧХ каждой полосы. Прослезился. Самое гадкое - провал СЧ на 300..500 Гц, затем пик на 600 Гц, еще провал и пик на 1200 Гц или около того.

б) вытер слезки, запустил розовый шум, и покрутил кроссовер мидбаса, чтоб закрыть провал в районе 70..100 Гц. Выше него оказался пик аж на 10 дБ (120-150).

в) на розовом шуме - играл эквалайзером. Нарисовал нечто приемлемое. Правда, достаточно грубо так как шкала графика ачехометра очень "щедра" и тонкие отклонения на ней не видны. Для тонкой подгонки переходим далее...

г) запустил третьоктавные шумы с диска "Аудиомагазин 1" - и срисовал абсолютные уровни SPL по полосам. Вот теперь с точностью до децибелы видны все огрехи. Подкорректировал все, что можно.

д) снова розовый шум, а также опытные уши Вадима.

Разумеется, обойти октавным эквалайзером пики и провалы в той самой страшной октаве (500-1000) невозможно, но в целом АЧХ получилась достаточно прямой от 150 до самого верху. Субъективно - поначалу показалось бредом, слишком много ВЧ, слишком резкие средние, мало басу (6дБ, оказывается, мало!).

8. 17.10.99 Наконец-то поставил стойки под твитеры. Надоело на пластилине ездить. Cделал на базе старых по известной тряпичной технологии АЕ, www.caraudio.ru/articles/pisk/default.htm.

9. Ноябрь 1999. Застелил верх торпеды - нарезанными по форме ломтями толстого карпета. Никакого клея, держится собственным весом. Чтоб края были ровные, без махры, подпалил их зажигалкой.

Результат (Автопорка)

Сцена и фокусировка с правого сидения - близка к норме, но не глубокая.

С водительского сидения - хуже, сцена стянута влево, расстановка инструментов, бывает, не такая "как должна быть". Надо что-то делать с козырьком, мешает гад.

Но главные претензии - к тональному балансу по СЧ-ВЧ и воспроизведению голоса. Разрыв полос СЧ-ВЧ устранить не удалось, и на 2-4 кГц прет какая-то каша, на мужском голосе (тенор) рваные обертоны. Это надо устранять первым делом. С мидбасом тоже проблемы - 5" не может дать должного коксу. Так что будем работать над ошибками ...

На сем прощаюсь,

Klaus, вечно в процессе ...
