www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

ЧМ Трансвертер 144/27 МГц

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Для организации оперативной связи коротковолновики обычно используют носимые УКВ ЧМ радиостанции, работающие в диапазоне 2 метра. Развитие этого вида связи в стране сдерживается тем, что стоимость таких радиостанций заводского изготовления относительно высока. А самостоятельно изготовить их "с нуля" под силу далеко не каждому радиолюбителю. Между тем в продаже есть недорогие (особенно бывшие в употреблении) носимые УКВ ЧМ Си-Би радиостанции, которые можно легко переделать в радиостанции диапазона 2 метра, добавив к ним трансвертер. В этом номере журнала мы предлагаем вниманию читателей миниатюрный трансвертер 144/27 МГц для носимых радиостанций, а "на подходе" у нас - описание аналогичного трансвертера для базовой станции.

Трансвертер - это приставка к приемопередатчику (трансиверу), которая переносит принимаемые и передаваемые им сигналы в новую полосу частот. Они широко применяются в радиолюбительской практике уже много лет, в частности, для линейного переноса сигналов любительской КВ радиостанции на диапазон 2 метра (обычно в вариантах 144/28 или 144/21 МГц). Появление доступных Си-Би ЧМ радиостанций и развитие сети любительских УКВ ЧМ радиостанций предопределили создание ЧМ трансвертеров 144/27 МГц.

Трансвертер, о котором пойдет речь в этой статье, практически можно использовать с любой портативной радиостанций Си-Би диапазона с выходной мощностью около 1 Вт, но лучше всего - с радиостанциями, имеющими расширенный диапазон рабочих частот (до десяти сеток), а также индикацию частоты настройки и возможность перехода из "нулей" в "пятерки" (например, "Dragon SY-101+").

В предлагаемом трансвертере нет электромагнитных реле, которые обычно применяют в подобных устройствах для перехода из режима приема в режим передачи. Это позволило упростить его схему, уменьшить габариты и энергопотребление.

Чувствительность приемного тракта "трансвертер-радиостанция" - не хуже 0,5 мкВ. При подаче сигнала от СиБи радиостанции мощностью 0,7...1 Вт выходная мощность трансвертера в диапазоне 2 метра будет около 1,5 Вт. Для портативной радиостанции такой уровень выходной мощности оптимален, поскольку возможности ее источника питания ограничены. Потребляемый трансвертером ток при приеме лежит в пределах 15 18 мА, а при передаче зависит от установленной выходной мощности. Трансвертер собран в корпусе размерами 18х53х78 мм и размещен на задней стенке портативной Си-Би радиостанции (см. рис. 1).

ЧМ Трансвертер 144/27 МГц

Включают его между антенной и радиостанцией, как показано на рис. 2. С радиостанцией он соединен коротким отрезком (8 см) коаксиального кабеля с ВЧ вилкой на конце.

ЧМ Трансвертер 144/27 МГц

Схема трансвертера показана на рис. 3. Выход Си-Би радиостанции в положении переключателя SA1 "11 м" подключен к антенне диапазона 2 метра, которая используется в Си-Би диапазоне с удлиняющей катушкой L15.

ЧМ Трансвертер 144/27 МГц

При переводе переключателя SA1 в положение "2 м" на трансвертер подается питающее напряжение, и он активизируется по входу и выходу. При приеме сигнал с антенны через контуры L14C28 и L13C27, настроенные на центральную частоту диапазона 2 метра, поступает на УВЧ (транзисторы VT6, VT7) с коэффициентом усиления 20...25 дБ. Он выбран относительно высоким, чтобы скомпенсировать потери в пассивном смесителе. Диоды VD3, VD4 защищают вход УВЧ от перегрузки сигналом усилителя мощности передающего тракта трансвертера. С выхода УВЧ сигнал поступает на полосовой фильтр L5,L6C7-C9, а с него - на пассивный смеситель, выполненный на транзисторах VT1, VT2. Нагрузка смесителя - контур L2C1C2, настроенный на центральную частоту рабочего диапазона Си-Би радиостанции. На нее он поступает с катушки связи L1.

На затворы транзисторов смесителя VT1 и VT2 подается ВЧ напряжение гетеродина, выполненного на тразисторе VT3. Частота гетеродина стабилизирована кварцевым резонатором.

При передаче сигнал с выхода Си-Би радиостанции через контур L2C1C2 поступает на смеситель, где преобразуется в сигнал диапазона 2 метра. Выделенный полосовым фильтром L5L6С7- C9 сигнал с части витков катушки L6 поступает на двухкаскадный усилитель мощности (транзисторы VT4, VT5). Для уменьшения связи между выходом и входом УВЧ приемного тракта и устранения возможности его самовозбуждения транзистор VT5 работает без начального смещения, а на VT4 смещение поступает только при появлении сигнала в передающем тракте. Выходной сигнал Си-Би радиостанции выпрямляется диодом VD1 и через стабилизатор напряжения на диоде VD2 подается в цепь базы транзистора VT4, переводя его в режим работы класса В. При необходимости индицировать режим передачи последовательно с резистором R6 можно включить светодиод HL1 с рабочим напряжением не более 2 В.

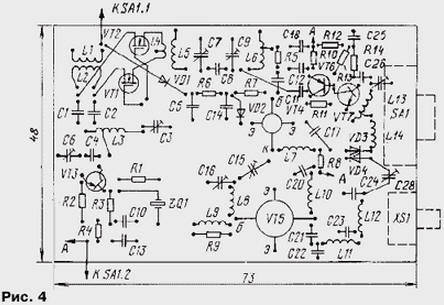

Практически все детали трансвертера размещены на печатной плате из двухстороннего фольгированного стеклотекстолита, эскиз которой показан на рис. 4. Вторая сторона платы оставлена металлизированной и соединена тонкой фольгой по контуру с общим проводом первой стороны. Переключатель SA1 и гнездо XS1 устанавливают непосредственно на плату. Для уменьшения габаритов устройства теплоотводящие винты транзисторов VT1, VT2, VT4 аккуратно спилены у самого основания, а у транзистора VT5 винт укорочен до размеров, позволяющих разместить его в корпусе трансвертера.

ЧМ Трансвертер 144/27 МГц

Детали размещают со стороны печатных проводников, при этом их выводы делают минимально возможной длины. Транзисторы смесителя располагают друг над другом в "два этажа", а их затворы припаивают непосредственно к контактной площадке. Остальные выводы соединяют со схемой проводниками минимальной длины. Катушку L15 устанавливают над гнездом XS1.

Габариты платы позволяют применить детали следующих типов: подстроечные конденсаторы - КТ4-25, постоянные - К10-17в и К10-42 (желательно бескорпусные), KM, КД с выводами, укороченными до минимальной длины. Резисторы - МЛТ, P1-4, C2-33. Применив малогабаритные детали - резисторы Р1-12 (РН1-12) и конденсаторы КТ4-27 (подстроечные), К10-17в (бескорпусные), можно уменьшить габариты трансвертера в 1,5...2 раза, но плату придется переработать.

Гнездо XS1 - любое ВЧ малогабаритное с достаточной механической прочностью, чтобы к нему можно было подсоединять штыревую антенну. Переключатель SA1 - малогабаритный, желательно высокочастотный, на два положения и три направления. Транзисторы VT1, VT2 заменимы на КП905Б; VT3, VT6 - на КТ363А; VT7 - на КТ399А; VT4, VT5 - на эквивалентные других типов, но при этом придется подобрать параметры согласующих элементов.

Кварцевый резонатор должен быть обязательно гармониковый, причем желательно, чтобы он работал не более чем на пятой гармонике (иначе гетеродин может работать неустойчиво). Частоту резонатора следует выбирать исходя из диапазона частот радиостанции и участка диапазона 2 метра, в котором разрешена ЧМ радиосвязь. Чтобы перекрыть весь этот участок, частота резонатора может лежать в пределах от Fв2 - Fв11 до Fн2 - Fн11 , где Fн2 и Fв2 - нижняя и верхняя частоты ЧМ участка диапазона 2 метра, а Fн11 и Fв11 - нижняя и верхняя частоты рабочего диапазона Си-Би радиостанции. Для радиостанции "Dragon SY-101+" частота кварцевого резонатора может лежать в пределах от 116,145 до 119,340 МГц. Если перекрывать не весь ЧМ участок диапазона 2 метра, то частоты резонатора могут выходить за указанные пределы. Частоту резонатора желательно выбрать кратной 10, 100, а еще лучше и 1000 кГц - это облегчит отсчет частоты в диапазоне 2 метра.

Катушки индуктивности L1, L2, L4, L5 и L15 намотаны на пластмассовых каркасах диаметром 5,8 мм без подстроечников, остальные катушки бескаркасные. L1, L2 наматывают вдвое сложенным проводом ПЭВ-2 0,2 мм виток к витку и они содержат по 8 витков, L5 содержит 3,5 витка провода ПЭВ-2 0,41 мм, L4 намотана вдвое сложенным ПЭВ-2 0,2 мм и содержит два витка, которые соединяют в соответствии со схемой и размещают вплотную к L5 со стороны вывода, соединенного с общим проводом. Катушка L15 содержит 30...50 витков провода ПЭВ-2 0,2 мм. Бескаркасные катушки L3, L6, L8 и L13 содержат по 3,5 витка провода ПЭВ-2 0,41 мм на оправке диаметром 5,8 мм, L11 и L12 - по 2,5 витка, L14 - 4,5 витка. Отводы у катушек: L3 - от 1,5 витка, L6 - от 0,5 витка, L13 - от 1 витка. Дроссели L7 и L10 намотаны проводом ПЭВ-2 0,21 мм на оправке диаметром 3 мм и содержат по 25 витков. Обмотка дросселя L9 намотана непосредственно на резисторе R9 проводом ПЭВ-2 0,1 и содержит 30 витков.

Налаживание начинают с настройки УВЧ по постоянному току. Для этого подбором резистора R14 устанавливают на коллекторе транзистора VT6 напряжение в пределах 4,5...5 В. Затем предварительно настраивают входные контуры УВЧ на центральную частоту диапазона 2 метра и подбором конденсатора С19 устанавливают максимальное усиление УВЧ на этой частоте. После предварительной настройки все катушки (и некоторые детали) следует надежно зафиксировать эпоксидным клеем.

Подстройкой конденсаторов C3 и С6 добиваются устойчивой генерации гетеродина. При этом ВЧ напряжение на затворах транзисторов смесителя должно быть 5...6 В. Этими же конденсаторами в небольших пределах (несколько кГц) можно изменять частоту генерации.

Подав с генератора сигнал частотой 145 МГц на катушку L4, конденсаторами С7 и С9 настраивают фильтр на эту частоту по максимуму ВЧ напряжения на базе транзистора VT4.

Затем на выход трансвертера подключают нагрузку 50 Ом. На его вход подают с Си-Би радиостанции сигнал мощностью 1 Вт, и через резистивный делитель 1:10 контролируют широкополосным осциллографом выходное напряжение. Подстроечными конденсаторами С7, С9, С15 и С16 добиваются "чистого" сигнала с амплитудой 10...12 В. Контролируя частоту выходного напряжения, подстройкой конденсаторов C3 и С6 изменяют частоту гетеродина, чтобы получить расчетное значение частоты выходного сигнала.

После этого проводят окончательную настройку УВЧ на слух в режиме приема. Подстраивая конденсаторы С27 и С28, добиваются максимальной чувствительности.

Трансвертер на передачу устойчиво работал со штыревой антенной длиной 35...40 см и с выносной антенной, питаемой по кабелю с волновым сопротивлением 50 Ом. Контролируя напряженность поля при передаче, подбирают оптимальную длину штыревой антенны.

Если в распоряжении радиолюбителя нет кварцевых резонаторов, обеспечивающих на пятой гармонике необходимую частоту гетеродина, то его можно выполнить на более распространенных резонаторах, применив умножение частоты. Схема такого гетеродина показана на рис. 5 (нумерация элементов продолжена с рис. 3). На транзисторе VT8 собран задающий генератор (его частота должна быть в два раза меньше расчетной), работающий на третьей или пятой гармонике кварцевого резонатора, а на транзисторах VT9, VT10 - балансный удвоитель частоты. Этот генератор работает устойчиво и обеспечивает большее напряжение на затворах полевых транзисторов, а значит, меньшее затухание в смесителе. Катушки L16, L17 выполнены на каркасе диаметром 5,8 мм с подстроечником из карбонильного железа (диаметр 4 мм). Они содержат по 7 витков провода ПЭВ-2 0,21 мм. L17 намотана сложенным вдвое проводом вплотную к L16.

ЧМ Трансвертер 144/27 МГц

Налаживание схемы сводится к получению устойчивой генерации и установке ее частоты подстроечником катушки L16. Конденсатором C3 настраивают контур L3C3 на максимум сигнала второй гармоники. ВЧ напряжение на этом контуре (7...8 В) устанавливают подбором резистора R18. При этом ток, потребляемый генератором и удвоителем, не должен превышать 10...15 мА. Плату придется несколько изменить, но место для установки на ней новых деталей есть.

Описание этого трансвертера вызвало большой интерес у читателей журнала. В их письмах наиболее часто встречается вопрос: "Можно ли данный трансвертер использовать с другими типами радиостанций и как при этом изменятся его параметры?" Вот что сообщили нам авторы этой разработки.

"Каких-либо принципиальных ограничений на работу ЧМ трансвертера с разными типами Си-Би радиостанций нет. Он может работать как с многоканальными, так и с одноканальными радиостанциями типа "Урал-Р" и аналогичными.

Одно из условий его нормальной работы - выходная мощность используемой радиостанции должна быть в пределах 0,8...1,5 Вт. При большей мощности будут перегреваться полевые транзисторы, а при меньшей - выходная мощность трансвертера может заметно снизиться.

Второе условие касается питающего напряжения. Оно должно находиться в пределах 7...12 В. При этом выходная мощность изменяется от 0,7 до 2 Вт. При меньшем напряжении плохо работают транзисторы передающего канала (надо применять специальные низковольтные), а при большем может сильно разогреваться выходной транзистор, так как у него нет эффективного теплоотвода.

Чувствительность приемного тракта трансвертер-радиостанция от напряжения питания зависит очень слабо".

Дополнительно сообщаем, что описание ЧМ трансвертера на 144/27 МГц для базовой радиостанции готовится к печати и будет опубликовано в начале следующего года.

Авторы: Игорь Нечаев (UA3WIA), Игорь Березуцкий (RA3WNK)
