www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Способы организации радиосвязи

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Эта статья рассчитана главным образом не на профессионалов 8 области радиосвязи, а на руководителей и тех сотрудников фирм, предприятий и структур, которые занимаются организацией собственной служебной или коммерческой системы радиосвязи и стоят перед проблемой выбора оборудования и типа системы. В планируемом цикле статей будут рассматриваться системы, начиная от простейших симплексных радиосетей до транкинговых многозоновых систем. (Вопросы Си-Би гражданской радиосвязи в диапазоне 27 МГц здесь рассматриваться не будут). Надеемся, что приводимая в этих статьях информация поможет потенциальным покупателям и пользователям расширить свои познания в радиосвязи и выбрать такую схему построения системы связи и оборудование, которые в наибольшей степени соответствуют специфике их деятельности.

1. Частотные диапазоны

Для организации сетей профессиональной радиосвязи в России выделены следующие частотные диапазоны:

Способы организации радиосвязи

Для организации систем радиосвязи должны быть выделены номиналы частот. Как правило, разрешения на использование радиочастоты выдает Госсвязьнадзор. Исключения составляют ряд ведомственных систем связи, например.силовых структур, за которыми закреплены выделенные поддиапазоны частот. Но в любом случае для создания системы связи в указанных диапазонах обязательно требуется выделение номиналов частот.

2. Типы радиооборудования

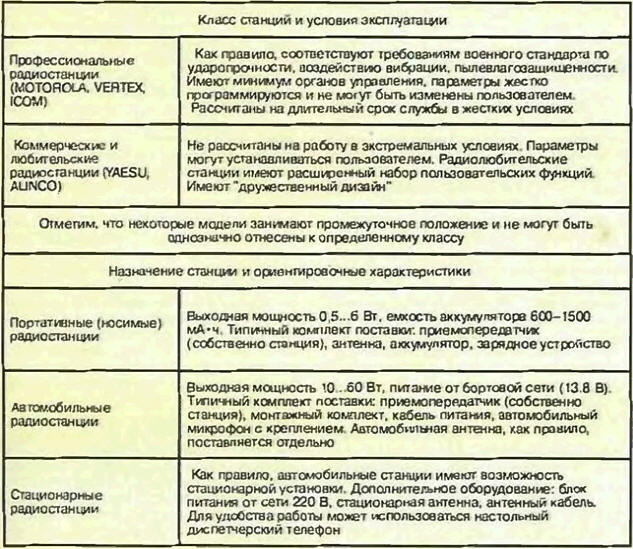

Представляемые на российском рынке радиосредства можно разделить на группы по следующим категориям:

Профессиональные, коммерческие и любительские станции, как правило, не отличаются по основным радиотехническим параметрам (частотные диапазоны, выходная мощность, чувствительность). Выбор того или иного типа оборудования определяется условиями эксплуатации, необходимым набором функций и. естественно, доступными денежными средствами (профессиональные радиостанции, например, могут стоить вдвое дороже коммерческих).

3. Дальность радиосвязи

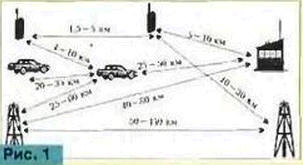

дальность связи зависит от большого числа параметров (открытая местность или город, рельеф местности, высота установки антенн, уровень помех и т. д.) и может быть точно определена только экспериментальным путем. Ориентировочные значения дальности радиосвязи приведены на рис. 1.

Способы организации радиосвязи

4. Частотные каналы и режимы работы радиостанций

Подавляющее большинство современных радиостанций работает в симплексном или полудуплексном режиме. При этом прием и передача одновременно невозможны. Включение станции на передачу осуществляется нажатием тангенты. При отпускании тангенты станция переходит в режим приема. Частоты передачи и приема образуют частотный канал и в общем случае могут быть различными. Если частоты передачи и приема совпадают, то канал называется симплексным. Если частоты передачи и приема различны, то канал является дуплексным, а режим работы радиостанций полудуплексным. В режиме полного дуплекса (то есть когда передача и прием осуществляются одновременно и тангенту нажимать не нужно) на дуплексном канале могут работать только пол но дуплексные радиостанции. Необходимо отметить, что практически все радиостанции, независимо от типа частотного канала, работают в симплексном (или полудуплексном) режиме (дуплексные радиостанции мало распространены из-за высокой стоимости). В радиостанцию могут быть запрограммированы параметры различных каналов. В зависимости от модели радиостанции число каналов может варьироваться от 1 до 100 и более.

5. Симплексные радиосети

Выбор типа радиосети определяется имеющимся частотным ресурсом, количеством пользователей и спецификой их работы. Рассмотрим простейший вариант, когда используется один номинал частоты (одна симплексная частота). Как правило, число радиостанций, работающих в таком режиме, невелико (5-25). В радиосети могут использоваться портативные, автомобильные и стационарные радиостанции. Все они равнозначны. Разумеется, дальность связи между автомобильными (стационарными) станциями выше.

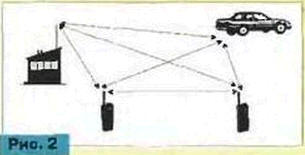

В простейшем случае все пользователи радиостанций, работающих на одной частоте, слышат друг друга и вызывают необходимого абонента голосом (рис. 2).

Способы организации радиосвязи

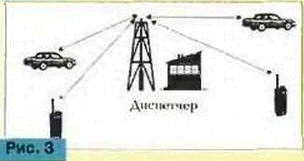

Достаточно распространенным является вариант, когда одна из станций является диспетчерской (рис. 3). Это, как правило, стационарная станция, располагающая антенной с высоким коэффициентом усиления и размещенная достаточно высоко. При этом, благодаря правильному выбору типа антенны и ее размещению, дальность связи с диспетчерской станцией увеличивается и абоненты, не имеющие возможности связаться между собой напрямую, могут передать сообщение через диспетчера. При наличии дуплексной пары частот более рационально использовать ретранслятор). Диспетчерские радиосети чаще всего применяются для организации технологической или служебной радиосвязи.

Способы организации радиосвязи

6. Группы абонентов в симплексной радиосети

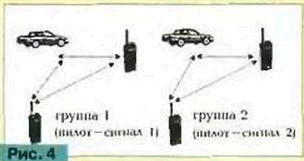

Достаточно часто в системе радиосвязи требуется разделить абонентов на группы. Самый простой вариант решения этой задачи - выделить каждой группе свой номинал частоты, что однако в большинстве случаев невозможно из-за ограниченного частотного ресурса. Наиболее приемлемым решением в этом случае является разделение групп по тональным или цифровым пилот-сигналам (рис. 4).

Способы организации радиосвязи

Каждая радиостанция имеет шумоподавитель (squelch), препятствующий попаданию эфирного шума в громкоговоритель (или наушники) в отсутствие сигнала. В простейшем случае шумоподавитепь радиостанции отключается при появлении в эфире несущей соответствующей частоты (carrier squelch) Кроме того, практически все современные радиостанции имеют функции тонального (TONESQUELCH, CTCS5, PL) и/или цифрового (DIGITAL SQUELCH, DCS, DPL) управления шумоподавителем.

Что такое ТОНАЛЬНОЕ ШУМОПОДАВЛЕНИЕ (синонимы TONE SQUELCH, CTCSS, PL)?

Полоса звуковых (голосовых) частот в радиостанции выделяется специальным фильтром и имеет ширину от 300 до 3000 Гц, что вполне достаточно для разборчивой передачи речи. Имеется также полоса субтональных частот от 67 Гц до 250 Гц. Сигналы в этой полосе не пропускаются фильтром звуковых частот и в динамике не слышны, Пилот-сигнал представляет собой тоновый сигнал субтональной частоты, который передается одновременное голосовым сигналом. В субтональной полосе выделены 49 стандартных для большинства типов радиооборудования тонов. В радиостанции, кроме частоты приема и передачи, устанавливается [программируется) частота или табличный номер тонового сигнала, который будет передаваться вместе со звуковым в режиме передачи, и частота или номер тонового сигнала, при опознавании которого в режиме приема шумоподавитель должен быть открыт и звуковой сигнал подан в громкоговоритель. Пилот-сигналы приема и передачи в большинстве случаев выбираются одинаковыми.

Что такое ЦИФРОВОЕ ШУМОПОДАВЛЕНИЕ (синонимы DIGITAL SQUELCH, DCS, DPL, цифровой пилот-сигнал).

Принцип работы систем цифрового управления шумоподавителем аналогичен тональным. В субтональной полосе передается цифровой сигнал (повторяющаяся последовательность 8 бит с несущей частотой 133 Гц). Цифровые пилот-сигналы также стандартизированы. Их количество более 100.

Необходимо отметить, что системы тонального шумоподавления более распространены и имеются практически во всех типах современных радиостанций. Многие типы радиостанций имеют и тональное и цифровое шумоподавление (на выбор). Таблицы пилот-сигналов в различных типах радиостанций могут не совпадать полностью. Тем не менее даже при использовании различных типов оборудования можно выделить группу пилот-сигналов, одинаковую для всех станций.

Итак, используя систему тонального или цифрового шумоподавления можно разделить на группы пользователей, работающих на одной частоте. Каждой группе присваивается свой пилот-сигнал, и пользователи радиостанций будут слышать только членов своей группы. Это, однако, не означает, что все группы пользователей смогут вести переговоры одновременно. Как правило при подобном разделении на группы а радиостанциях программируется запрет включения передачи при наличии в эфире "чужого" пилот-сигнала. Одна и та же радиостанция может быть членом различных групп. При этом на различных каналах устанавливаются соответствующие пилот-сигналы. Номинал частоты при этом на всех каналах может быть одним и тем же.

Примечание. К сожалению, не существует единой устоявшейся терминологии для определения систем управления шумоподавителем. Термин "ПИЛОТ-СИГНАЛ" введен в обиход как наиболее простой и понятный. Терминология фирмы MOTOROLA: PL(Private Line)< DPL (Digital Private Line). PL и DPL являются зарегистрированными торговыми марками фирмы MOTOROLA. Международная терминология: CTCSS( Continuous Tone Coded Squelch), DCS (Dltftal Coded Squelch).

7. Дистанционное управление стационарной станцией

В некоторых случаях для наилучшего радио-покрытия зоны обслуживания радиосети требуется дистанционной установка диспетчерской станции. Наиболее распространенным решением является использование комплектов дистанционного управления серии С100 (MOTOROLA). Существует два варианта организации дистанционного управления стационарными радиостанциями MOTOROLA GM300/GM350:

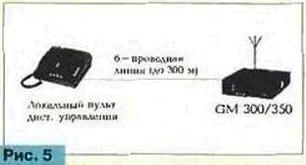

Вариант 1. Локальное дистанционное управление (рис 5).

Способы организации радиосвязи

Применяется, когда управляемая станция удалена от диспетчерского пульта С100 LOCAL (EN 1000) на расстояние до 300 м. Пульт дистанционного управления серии С100 по дизайну схож со стандартным телефонным аппаратом, на телефонной трубке которого расположена тангента. Кроме того, имеется возможность - громкой связи - пульт имеет встроенный громкоговоритель, микрофон и кнопку "ПЕРЕДАЧА".

Пульт С100 LOCAL подключается непосредственно к аксессуарному разъему радиостанции GM300/GM350. Управление осуществляется по шестипроводному кабелю. Питание пульта осуществляется напряжением 12 В.

К одной радиостанции может быть подключено несколько пультов, но при этом суммарная длина соединительных кабелей не должна превышать 300 м.

Достоинства этого варианта - невысокая стоимость.

Недостатки - необходимость прокладывания шестипроводного кабеля: ограниченная дальность дистанционного управления.

Вариант 2.

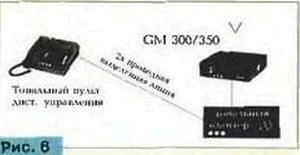

Тональное дистанционное управление (рис. 6). Применяется в тех случаях, когда управляемая станция удалена от диспетчерского пульта С100 TONE (EN 1001) на расстояние боле 300 м (до нескольких километров). Управление радиостанцией осуществляется тональными сигналами по выделенной доухпроводной линии. Для декодирования тональных сигналов управления и преобразования их в сигналы управления радиостанцией используется тональный адаптер дистанционного управления. Это устройство подключается непосредственно к аксессуарному разъему стационарной радиостанции GM300/GM350. Питание адаптера осуществляется от станции- Линия, по которой осуществляется управление, подключается к адаптеру - с одной стороны и к пульту C100TONE - с другой. С тонального пульта возможно производить переключение до двух каналов на станции (на пульте имеются кнопки F1/F2). В остальном дизайн тонального пульта аналогичен дизайну локального.

Способы организации радиосвязи

Достоинства - большая дальность дистанционного управления; возможность переключения каналов.

Недостатки - необходимость использования адаптера; высокая стоимость по сравнению с локальным вариантом.

Примечание. Переключение каналов возможно только при работе с 16-канальными моделями GM300 и 128-канальными моделями GM350.

Способы организации радиосвязи

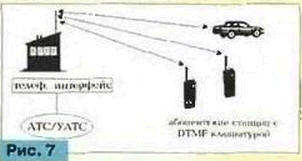

8. Выход в телефонную сеть (рис. 7)

Способы организации радиосвязи

Даже при использовании одной симплексной частоты в радиосети может быть организован выход в телефонную сеть (как правило, ведомственную). Для этого необходимо установить стационарную радиостанцию с телефонным интерфейсом, а портативные и автомобильные станции должны иметь теп ефонную(ОТМР) клавиатуру. Что такое DTMF?

DTMF (Dual Tone Multi Frequency) - это система селективного вызова, применяемая в телефонии. В России, как известно, в наибольшей степени распространен импульсный набор телефонных номеров, т. е. каждая цифра передается соответствующим числом импульсов. В большинстве стран с развитой инфраструктурой телефонных сетей применяется тональный набор, т. е. каждая цифра передается парой сигналов тональной частоты. Это и есть сигнальная система DTMF. Стандартный набор сигналов DTMF включает в себя цифры от 0 до 9, а также символы "#" и - "*" Радиостанции, имеющие клавиатуру DTMF (аналогичную телефонной), могут передавать сигналы DTMF в эфир и выходить в телефонную сеть через телефонный интерфейс. Стационарная станция, оборудованная телефонным интерфейсом, принимает телефонный номер в системе DTMF, набираемый с абонентской станции, и передает его в телефонную сеть. Если в телефонной сети используется импульсный набор, то телефонный интерфейс преобразует DTMF в соответствующий сигнал-номер в импульсном виде. Как правило, при использовании простейших телефонных интерфейсов без селективного вызова абоненты всех станций радиосети будут слышать телефонные переговоры (если они не разделены на группы по пилот-сигналам) На канале, где используется телефонный интерфейс, может быть установлен определенный пилот-сигнал. Абонент телефонной сети, набравший номер телефонного интерфейса, также вызовет одновременно всех радиоабонентов или радиостанции группы с соответствующим пилот-сигналом.

9. Сигнальные системы селективного (избирательного) вызова.

Как указывалось в предыдущей статье, абоненты радиосети могут быть разделены на группы с использованием тональных или цифровых пилот-сигналов. Кроме того, существуют системы селективного вызова, при использовании которых можно вызвать конкретного абонента, а также реализовать ряд дополнительных функций. Необходимо отметить, что использование сигнальных систем позволяет реализовать функции на уровне абонентских радиостанций без использования сложного базового оборудования.

Общий принцип действия систем селективного вызова:

1. Каждой радиостанции присваивается индивидуальный номер.

2. Группе радиостанций присваивается групповой номер (каждая радиостанция может иметь индивидуальный номер и может быть членом одной или нескольких групп).

3. В зависимости от типа сигнальной системы и используемого оборудования индивидуальные и групповые номера станций записываются в память или могут быть набраны с клавиатуры вызывающей станции.

4. При выборе номера вызываемой станции из ячейки памяти или его наборе с помощью клавиатуры вызывающей станции в эфир посылается соответствующий сигнал, который декодируется вызываемой станцией. После декодирования сигнала шумоподавитель вызываемой станции открывается и переговоры могут быть начаты. Шумоподавители других абонентских станций остаются закрытыми. (Процедура вызова группы аналогична индивидуальному вызову).

5. В зависимости от типа радиостанции сигналы системы индивидуального вызова могут и кодироваться и декодироваться, только кодироваться или только декодироваться. Возможно использование различных сигнальных систем в режиме приема и передачи.

6. Сигнальные системы могут использоваться совместно с пилот-сигналами.

7. Использование сигнальных систем ориентировано, в первую очередь, на решение профессиональных задач. В большинстве случаев возможность использования систем индивидуального вызова имеют только профессиональные радиостанции. (Исключение составляют такие системы, как DTMF и однотональный вызов, часто используемые в коммерческих и любительских радиостанциях).

Типы сигнальных систем.

1. DTMF (см. выше).

В большинстве случаев радиостанции комплектуются только DTMF-кодером.

При наличии DTMF-декодера возможна организация селективного вызова.

2. Однотональный вызов (Single Толе).

Тоновый сигнал в полосе звуковых частот программируемой частоты и длительности, при декодировании которого открывается шумоподавитель вызываемой станции и подается сигнал вызова.

3. Двухтональный вызов (2-TONE, Motorola QuickCall II).

Физически представляет собой последовательный двухтоновый сигнал в полосе звуковых частот. Существуют стандартные таблицы частот или номеров тонов. В некоторых типах станций предусмотрена возможность программирования параметров сигнала. В большинстве случаев радиостанции имеют возможность только декодировать сигналы двухтонового вызова. В радиостанции на каждом канале программируется двухтоновая последовательность, при декодировании которой будет открыт шумоподавитель и подан сигнал вызова. В память радиостанции, имеющей возможность кодирования сигналов двухтонального вызова (это, как правило, диспетчерская станция), записываются номера абонентских станций радиосети или групп и соответствующие им двухто-новые сигналы. Для вызова определенной радиостанции или группы станций необходимо выбрать ее номер (выбор номера производится из памяти с помощью стрелок "вверх'7"вниз" с одновременным отображением на дисплее станции) и нажать тангенту.

4. Сигнальная система MDC-1200 фирмы MOTOROLA

Физически представляет собой цифровой частотно-манипулированный сигнал. "1" кодируется одним периодом частоты 1200 Гц, "0" - полутора периодами частоты 1800 Гц. Скорость передачи цифровой информации 1200 бит/с (отсюда и название MDC-1200). По характеру применения система MDC-1200 аналогична QuickCall II. Индивидуальному или групповому номеру в системе MDC-1200 соответствует цифровой сигнал.

5. Пакет сигнальных систем RapidCall.

Пакет сигнальных систем RapidCall разработан фирмой MOTOROLA и позволяет реализовать ряд специальных функций, основанных на использовании сигнальных систем MDC-1200, QuickCall II и DTMF. Необходимо отметить, что функции пакета RapidCall поддерживаются только радиостанциями MOTOROLA (GP300, Р110, Р200, VISAR, HT1000, GM300, М208, М216).

ФУНКЦИИ СИСТЕМЫ RAPIDCALL:

- Voice Selective Call (Sel Са11)-селективный вызов;

- Call Alert - уведомление о вызове, пришедшем в отсутствие абонента (индикация на дисплее, звуковой сигнал);

- PTT-ID передача индивидуального номера радиостанции при каждом нажатии на тангенту и отображение этого номера на дисплее диспетчерской станции;

- External Alarm (для автомобильных радиостанций) - уведомление о вызове в отсутствие абонента путем включения световых приборов автомобиля или звукового сигнала;

- Radio Check - проверка наличия радиосвязи без участия оператора. Сигнал посылается с диспетчерской станции и декодируется абонентской станцией. После чего абонентская станция автоматически выдает сигнал подтверждения;

- Emergency Alarm - сигнал тревоги. Посылается после нажатия на абонентской станции на кнопку "тревога" (для портативных станций) или при замыкании контактов специального реле или педали (для автомобильных станций). Сигнал тревоги посылается на диспетчерскую станцию автоматически и многократно до получения автоматического подтверждения о приеме. На дисплее диспетчерской станции отображается символ, соответствующий сигналу тревоги, и номер радиостанции, пославшей этот сигнал.

Типовая структура диспетчерской системы с использованием пакета RapidCall приведена на рис. 1. В качестве диспетчерской станции может использоваться 16-канальная модель радиостанции MOTOROLA GM300, в качестве абонентских станций - 8- и 16-канальные модели GP300 и GM300.

6. Пятитонапьный вызов ( 5-TONE, Select-5).

Физически представляет собой последовательность тональных сигналов в полосе звуковых частот. Количество тонов в сигнале может быть от 1 до 7. Название "пятитональный вызов" отражает структуру предыдущих версий, где число тонов было жестко фиксировано. Каждая цифра номера радиостанции программируется определенным тоном. Наибольшее распространение эта сигнальная система получила в Европе. Имеется несколько различных таблиц тонов, принятых в различных европейских странах (CCIR, ZVEI, EEA). В зависимости от типа оборудования поддерживается тот или иной набор тонов. В радиостанциях фирмы MOTOROLA реализована система селективного вызова Select-5, которая не только поддерживает все наиболее распространенные наборы тонов, но и позволяет создавать пользовательские таблицы.

Как правило, на станциях предусмотрена возможность как кодирования, так и декодирования сигналов Select-5. Набор номера может производиться как с клавиатуры, так и из ячейки памяти. При использовании системы Select-5 реализуются функции, аналогичные функциям пакета RapidCall, а также ряд дополнительных.

Необходимо отметить, что многие из перечисленных функций реализованы в современных транкинговых системах связи. Кроме того, в транкинговых системах управление абонентской станцией максимально упрощено, чего нельзя сказать, например, о системах с использованием RapidCall. Тем не менее несомненным достоинством подобных систем можно считать реализацию большого числа функций на уровне абонентского оборудования без использования дорогостоящих базовых станций.

RapidCall, Call Alert, Se/ Call, MDC-1200, Select-5 являются зарегистрированными торговыми марками фирмы MOTOROLA Inc.

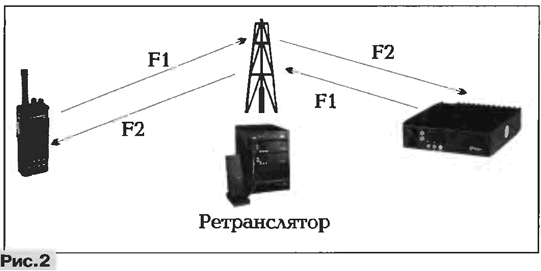

10 Использование ретрансляторов в радиосетях

До сих пор рассматривались симплексные радиосети. При наличии двух номиналов частот (дуплексной пары) возможна организация радиосети с использованием ретранслятора, что позволяет значительно увеличить дальность радиосвязи. (Одночастотные эхо-ретрансляторы с записью сигнала не рассматриваются).

Функции ретранслятора

Ретранслятор принимает сигнал на частоте F1, демодулирует его, усиливает и передает на частоте F2. Время, затрачиваемое на обработку сигнала, считается пренебрежимо малым. Ретранслятор является дуплексным устройством, т. е. прием и передача осуществляются одновременно.

Частота передачи всех абонентских станций, работающих через ретранслятор, равна F1, а частота приема - F2. Абонентские радиостанции работают при этом в режиме двухчастотного симплекса полудуплекса (рис. 2).

Дуплексный интервал и дуплексный фильтр

Для работы ретранслятора могут использоваться две отдельные антенны для приема и передачи или одна антенна и дуплексный фильтр.

Дуплексным интервалом называется разность частот приема и передачи. Для исключения взаимного влияния приемная и передающая антенны должны быть установлены на определенном расстоянии друг от друга. Величина пространственного разноса имеет обратную зависимость от величины дуплексного интервала. Далеко не всегда удается установить антенны таким образом, чтобы избежать взаимного влияния. В большинстве случаев используются одна приемопередающая антенна и дуплексный фильтр - устройство, разделяющее полосы приема и передачи. Нормальным дуплексным интервалом для работы в полудуплексном режиме является интервал 4...5 МГц. При этом удается сделать дуплексный фильтр достаточно недорогим и компактным. В случае меньшего или большего дуплексного интервала конструкция дуплексного фильтра усложняется, а цена значительно возрастает.

Рабочий цикл ретранслятора

Рабочим циклом ретранслятора называется процент времени непрерывной работы на передачу с определенным постоянным уровнем выходной мощности, без выхода ретранслятора из строя. Рабочий цикл в наибольшей степени определяется системой охлаждения передатчика и параметрами блока питания.

Состав ретранслятора

В состав ретранслятора входят, как правило, приемопередатчик, блок питания, контроллер, корпус с системой охлаждения. Блок питания, контроллер, дуплексный фильтр могут быть встраиваемыми или внешними. Система охлаждения может быть принудительной (радиатор+вентилятор) или пассивной (только радиатор). В ретрансляторах MOTOROLA GR300/GR500 в качестве блоков приемника и передатчика используются автомобильные радиостанции GM300/350.

Примечание. Выше описаны принципы построения только наиболее популярных ретрансляторов таких как VERTEX VXR-5000, MOTOROLA GR300/500, KENWOOD TKR-720/820.

Режимы работы ретранслятора

1. "Открытый ретранслятор"

В этом режиме доступ к ретранслятору ничем не ограничен. При появлении в эфире несущей с частотой, соответствующей частоте приема ретранслятора, сигнал ретранслируется.

2. Ретранслятор с кодом доступа.

Доступ к ретранслятору может быть ограничен. Ретрансляция произойдет только после декодирования запрограммированного сигнала доступа. В простейшем случае ретранслятор может быть открыт соответствующим пилотсигналом. При использовании более сложных контроллеров код доступа может передаваться в различных сигнальных системах (SingleTone, DTMF, MDC-1200).

3. Мультигрупповой ретранслятор.

Как и в симплексной радиосети, абоненты могут быть разделены на группы по пилот-сигналам. В качестве контроллера ретранслятора используется устройство, чаще всего называемое TONE PANEL В контроллере для различных групп пользователей записываются пилот-сигналы которые должны быть декодированы, и соответствующие им пилот-сигналы, которые должны быть переданы при ретрансляции. Каждой группе соответствует своя пара пилот-сигналов на прием и передачу, которые в частном случае могут совпадать В случае, если ретранслятор занят одной группой абонентов выход на передачу другим группам запрещен. Количество групп определяется типом контроллера. Достаточно популярным типом мультигруппового ретранслятора является MOTOROLA GR300/500 с контроллером ZETRON ZR310.

4. Ретранслятор с выходом в телефонную сеть.

Как и в симплексной радиосети, при использовании стационарной станции с телефонным интерфейсом возможно использование ретранслятора с контроллером, обеспечивающим выход в телефонную сеть. (В качестве простейшего варианта без селективного вызова может быть использован ретранслятор MOTOROLA GR300/500 с контроллером i50R.)

При этом абоненты радиосети могут использовать следующие типы вызова:

1) радиоабонент - группа (открытая радиосвязь, все слышат друг друга);

2) радиоабонент - абонент телефонной сети (все остальные абоненты слышат переговоры и могут вмешаться);

3) абонент телефонной сети - группа радиоабонентов.

5. Ретранслятор с селективным вызовом.

При использовании ретранслятора с соответствующим контроллером возможна организация индивидуального или группового вызова. Достаточно популярной является комбинация контроллера с селективным вызовом и телефонным интерфейсом (рис. 3).

Способы организации радиосвязи

При этом абоненты радиосети могут использовать следующие типы вызова:

1) радиоабонент - радиоабонент (индивидуальный вызов);

2) радиоабонент - группа;

3) радиоабонент - абонент телефонной сети;

4) абонент телефонной сети - радиоабонент;

5) абонент телефонной сети - группа радиоабонентов.

Одним из самых популярных контроллеров с селективным вызовом и телефонным интерфейсом является ZETRON ZR320. При его использовании для организации селективного вызова могут применяться различные сигнальные системы. Наиболее стандартным вариантом является использование DTMF как входящей системы (со стороны ретранслятора/базовой станции). В качестве исходящего сигнала используется соответствующий пилот-сигнал. В каждой абонентской станции программируется индивидуальный пилот-сигнал на прием. В контроллере задается таблица соответствия индивидуальных DTMF-номеров и пилот-сигналов. Режимы ретрансляции и выхода в телефонную сеть выбираются различными DTMF-кодами доступа, которые необходимо набрать с клавиатуры или вызвать из ячейки памяти и, получив сигнал готовности системы, приступить к набору номера радиоабонента или телефонного номера.

Номер вызываемой станции набирается с DTMF клавиатуры вызывающей станции. После декодирования номера в контроллере в эфир передается соответствующий пилот-сигнал совместно со звуковым сигналом вызова, генерируемым контроллером.

Транкинговые системы

Несмотря на то, что современные не-транкинговые системы могут предоставлять пользователю широкие возможности при организации радиосвязи, всем им присущ один общий недостаток - неэффективное использование радиочастот.

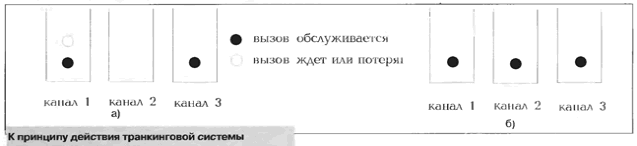

Поясним ситуацию простым примером. Предположим, у нас имеется три радиочастотных канала, каждый из которых жестко закреплен за несколькими группами пользователей. При этом для такой системы (точнее, трех раздельных систем) типична ситуация, изображенная на рис. а: канал 1 перегружен, в то же время канал 2 не используется. Представим себе, что наши три канала объединены в единую систему и равнодоступны для любой группы абонентов. В этом случае ситуация будет выглядеть так, как показано на рис. б. Очевидно, что качество обслуживания возросло за счет улучшения использования каналов, и мы получили простейшую транкинговую систему.

Таким образом, транкинговая система радиосвязи (далее в тексте TCP) - это система, в которой используется принцип равной доступности каналов для всех абонентов или групп абонентов. Этот принцип давно и повсеместно используется в телефонных сетях, откуда в радиосвязь и пришло слово "trunk" (пучок, т.е. пучок равнодоступных каналов).

Основной, определяющей название, функцией оборудования TCP является автоматическое предоставление свободного радиоканала по требованию абонента радиостанции и переключение на этот канал вызываемого абонента или группы абонентов. Кстати, с этой точки зрения беспроводные телефоны (такие, как PANASONIC KX-T9080), работающие на общем наборе радиоканалов, также в совокупности образуют TCP. Однако современные системы профессиональной радиосвязи, о которых далее идет речь, имеют и ряд других возможностей.

Общие возможности транкинговых систем

Прежде всего, это увеличение радиуса действия системы, поскольку, даже в простейшей TCP, связь радиостанций между собой осуществляется через ретрансляторы базовой станции (БС). Кроме того, многозоновые TCP имеют в своем составе несколько (от единиц до сотен) БС, каждая из которых обслуживает свою зону. При этом система установит соединение между радиостанциями независимо от их местоположения и, как правило, совершенно прозрачно для пользователей вызываемой и вызывающей радиостанций.

Кроме вызова группы радиостанций (имеется во всех TCP), почти все системы обеспечивают индивидуальный вызов конкретной радиостанции. При этом многие современные TCP обеспечивают разделение всего парка радиостанций на отдельные отряды. Отряд - это совокупность радиостанций, принадлежащих определенной организации, внутри которого осуществим индивидуальный и групповой вызов. Предполагается, что вызовы между отрядами в большинстве случаев запрещены (хотя могут быть и разрешены конкретным радиостанциям). Таким образом, каждая из организаций, пользующихся TCP, может иметь как бы свою изолированную систему связи.

Как правило, TCP обеспечивают связь радиостанции с абонентами городской и нескольких учрежденческих телефонных сетей, причем их подключение к таким сетям может осуществляться как простейшим способом по абонентским линиям (аналогично офисным АТС), так и по соединительным линиям. В последнем случае, с точки зрения нумерации абонентов, TCP становится частью телефонной сети города или учреждения.

Современные TCP предоставляют и широкий спектр услуг по передаче данных между радиостанциями.

Доступ к каждому виду услуг, предоставляемых системой, обычно программируется индивидуально для каждого абонента. Кроме того, программируется предельное время разговора и приоритет абонента. TCP имеют также защиту от несанкционированного доступа в систему.

Способы организации радиосвязи

И при работе радиостанции в TCP могут возникнуть ситуации, в которых необходимо обойтись без ее услуг (связь с обычной радиостанцией, отказ БС, выход за зону действия всех БС системы). На этот случай все радиостанции, рассчитанные на работу в TCP, имеют возможность переключения в режим обычной радиостанции. Разумеется, эту возможность можно заблокировать при программировании.

Оборудование любой TCP рассчитано на коммерческую эксплуатацию, поэтому обязательно обеспечивает учет времени использования системы каждым абонентом (тарификацию).

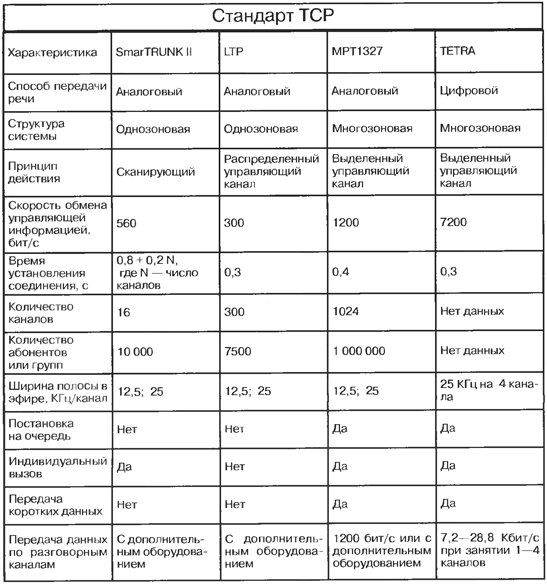

Сравнительный обзор транкинновых систем

В настоящее время существует много различных типов TCP, несовместимых между собой. Одни из них являются закрытыми, т.е. фирма-производитель не публикует протоколы их работы и сама производит все абонентское и базовое оборудование для таких систем. При этом потребитель оказывается в полной зависимости от фирмы-производителя. Другие TCP являются открытыми, т.е. стандарты на них публикуются, и в рамках таких систем может совместно работать оборудование любых производителей, придерживающихся этих стандартов.

По способу передачи речевой информации TCP можно разделить на аналоговые, к которым пока что относятся все коммерчески эффективные TCP, и цифровые. Такие системы в настоящее время предлагают для спецслужб некоторые фирмы, цифровым является и новый европейский стандарт TETRA.

По принципу действия можно выделить три типа TCP

1. Сканирующие TCP

Часто подобные системы несправедливо именуют псевдотранкинговыми. В таких системах радиостанция при вызове сама ищет незанятый канал и занимает его. В дежурном режиме радиостанция непрерывно перебирает (сканирует) все каналы системы, проверяя, не вызывают ли ее на одном из них. К таким TCP относятся некогда распространенная в СССР система "Алтай", а также система SmarTrunk II.

Сканирующие TCP просты и дешевы. В этих системах возможна полная независимость каналов БС друг от друга, поскольку их объединение в общую TCP происходит на уровне абонентской радиостанции. Это обуславливает высокую надежность и живучесть сканирующих TCP.

Однако таким TCP присущ ряд принципиальных недостатков. С ростом количества каналов быстро возрастает длительность установления соединения в такой системе, так как она не может быть меньше длительности полного цикла сканирования. Реально к этому добавляется еще и длительность поиска свободного канала вызывающей радиостанции Кроме того, в сканирующих TCP затруднительна реализация многих современных требований, в числе которых многозоновость, гибкая и надежная система приоритетов, постановка на очередь при занятости системы или вызываемого абонента и т.д.

Таким образом, сканирующая TCP идеально подходит в качестве небольшой (1 -8 каналов, до 200 абонентов) однозоновой системы связи, к которой предъявляются минимальные требования. Это и обусловило в последние годы широкое распространение систем SmarTrunk II по России и странам СНГ.

2. TCP с распределенным управляющим каналом

Такими являются распространенная в США система LTR, разработанная еще в конце семидесятых годов фирмой E.F. Johnson, и ее современная модификация ESAS, предлагаемая фирмой UNIDEN. В этих TCP управляющая информация передается непрерывно по всем каналам, в том числе и по занятым. Это достигается использованием для ее передачи частот ниже 300 Гц. Каждый канал является управляющим для радиостанций, закрепленных за ним. В дежурном режиме радиостанция прослушивает свой управляющий канал. В этом канале БС непрерывно передает номер свободного канала, который радиостанция может использовать для передачи. Если же на каком-либо канале начинается передача, адресованная одной из радиостанций, то информация об этом передается на ее управляющем канале, в результате чего эта радиостанция переключается на канал, где происходит вызов.

Такие TCP обладают рядом достоинств, присущих TCP с управляющим каналом, не требуя в то же время выделения частот для него. В системе LTR установление соединения происходит настолько быстро, что оно осуществляется каждый раз при включении передатчика станции, т.е. в паузах разговора канал не занят.

Однако при выходе из строя какого-либо канала в системе LTR происходит отказ всех радиостанций, для которых он является управляющим. Кроме того, в таких TCP скорость передачи управляющей информации крайне ограничена.

Это затрудняет реализацию многих требований, предъявляемых к современным TCP, в том числе и многозоновости. Передача информации на частотах ниже 300 Гц одновременно с речью делает такие системы весьма критичными к точности регулировки. Все это привело к тому, что TCP с распределенным управляющим каналом в настоящее время не разрабатываются. Исключение составляет лишь ESAS, в котором используется данный принцип ради совместимости с LTR.

3. TCP с выделенным управляющим каналом

Для аналоговых систем речь идет о частотном канале, для цифровых - с временным разделением каналов - о временном слоте. В таких TCP радиостанция непрерывно прослушивает управляющий канал ближайшей к ней БС. При поступлении вызова БС передает информацию об этом по управляющему каналу, вызываемая радиостанция подтверждает прием вызова, после чего БС выделяет один из разговорных каналов для соединения и информирует об этом по управляющему каналу все участвующие в соединении радиостанции. После этого они переключаются на указанный канал и остаются на нем до окончания соединения. В то время, когда управляющий канал свободен, радиостанции могут передавать туда свои запросы на установление соединения. Некоторые типы вызовов (например, передача коротких пакетов данных между радиостанциями) могут осуществляться вообще без занятия разговорного канала.

TCP с выделенным управляющим каналом в наибольшей степени отвечает современным требованиям. В них легко реализуются многозоновость (радиостанция выбирает БС с лучше всего принимаемым управляющим каналом) и другие функции.

Способы организации радиосвязи

Среди них - постановка вызовов на очередь при занятости системы или вызываемого абонента. Это, в свою очередь, переводит такие TCP из класса систем с отказом при занятости в класс систем с ожиданием. Тем самым не только повышается комфортность работы пользователя, но и, главное, увеличивается пропускная способность системы. В системах с отказом при занятости для обеспечения приемлемого качества сервиса в любой момент времени должен простаивать хотя бы один канал, чтобы абонент мог произвести вызов. В системе с ожиданием загружены могут быть все каналы. При этом, правда, вызывающему абоненту придется немного подождать в очереди.

Однако выделение отдельного управляющего канала имеет свои недостатки. Во-первых, это худшее использование частотного ресурса. В большинстве систем этот недостаток смягчается возможностью перевода управляющего канала в разговорный режим при перегрузке системы. Во-вторых, выделенный управляющий канал является уязвимым местом TCP - при отсутствии специальных мер отказ оборудования БС для этого канала означает отказ всей БС. К тому же результату приводит и появление помехи на частоте приемника управляющего канала БС. По этой причине при разработке TCP с выделенным управляющим каналом автоматическому контролю за работой оборудования БС уделяется особое внимание. При обнаружении отказа или длительной помехи на частоте приема БС делает управляющим другой, исправный канал.

Выделенный управляющий канал предусматривается большинством современных стандартов на TCP - как закрытых, так и открытых ( МРТ1327), а также перспективным стандартом TETRA.

Для сравнения в таблице приведены характеристики некоторых TCP.

Необходимо пояснить, что в таблице приведены характеристики, заложенные в стандарты. Оборудование для простых TCP часто позволяет расширить зти возможности (несколько банков каналов в SmarTrunkll, многозоновая работа в LTR и т.п.).

Как видно из таблицы, наиболее впечатляющими возможностями обладает стандарт TETRA. Это и неудивительно - он разработан с учетом опыта эксплуатации существующих TCP. К сожалению, для системы TETRA в настоящее время существуют лишь экспериментальные образцы оборудования, и об их коммерческой эксплуатации и, тем более о коммерческой эффективности говорить еще рано - цены на такое оборудование еще долго останутся высокими.

В настоящее время наиболее эффективными в условиях России являются системы SmarTrunkll и МРТ1327. Фирма "Электроника-Дизайн" активно занимается установкой именно этих TCP, а также разработкой дополнительного оборудования для них.

Автор: Б.Проховник, "Электроника-Дизайн" Москва. Телефоны: (095) 165-1892,165-0874 E-mail: eldiz@dol.ru
