www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Любительский радиоприемник на 160 метров

Энциклопедия радиоэлектроники и электротехники / Радиоприем

Комментарии к статье Комментарии к статье

Более десяти лет назад в журнале "Радио" было опубликовано описание приемника коротковолновика-наблюдателя [1-4], выполненного по супергетеродинной схеме на широкодоступных деталях. Многие радиолюбители начали свой путь в эфир с его постройки.

Сегодня, когда радиоспортсмены получили новый диапазон - 160 м, а также стали более доступными многие совершенные радиодетали, автор предлагает читателям новую разработку приемника, рассчитанного на работу именно в этом диапазоне.

Структурная схема приемника не изменилась - это тоже супергетеродин с одним преобразованием частоты и детектором смесительного типа. Но благодаря использованию полевых транзисторов и электромеханического фильтра (ЭМФ) в тракте приема в работе он практически не уступает более сложным приемникам современных любительских радиостанций.

Чувствительность составляет единицы микровольт, что на диапазоне 160 м достаточно для приема весьма удаленных радиостанций, а селективность определяется ЭМФ и достигает 60...70 дБ при расстройке на 3 кГц выше или ниже полосы пропускания. Реальная же селективность (способность приемника противостоять помехам от мощных радиостанций, частота которых может и не совпадать с частотой настройки приемника) значительно повышена благодаря применению в смесителе двухзатворного полевого транзистора с линейными характеристиками.

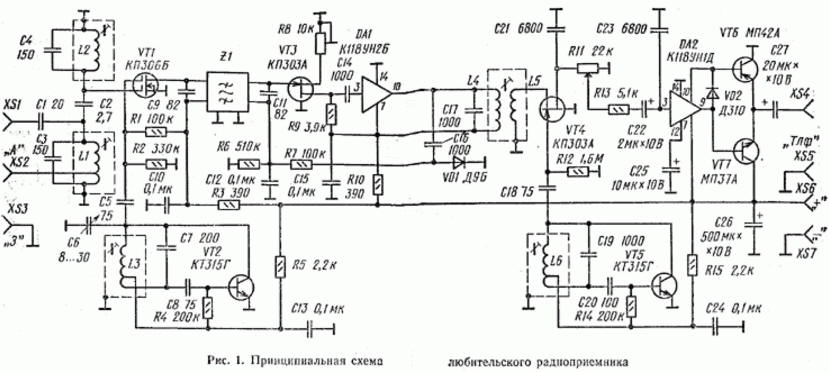

Разберем устройство и работу приемника по его принципиальной схеме, приведенной на рис. 1. Приемник состоит из смесителя на транзисторе VT1, первого гетеродина на транзисторе VT2, усилителя промежуточной частоты (УПЧ) на транзисторе VT3 и микросхеме DA1, детектора смесительного типа на транзисторе VT4, второго гетеродина на транзисторе VT5, усилителя звуковой частоты (УЗЧ) на микросхеме DA2 и транзисторах VT6, VT7.

Входной сигнал любительского диапазона 160 м (полоса частот 1830...1930 кГц) поступает от антенны (ее подключают в гнездо XS1 или XS2) на входной двух-контурный полосовой фильтр, образованный катушками индуктивности LI, L2 и конденсаторами C3, С2, С4. Для подключения высокоомной антенны в виде отрезка провода длиной значительно меньше четверти длины волны служит гнездо XS1, соединенное с первым контуром (L1C3) входного фильтра через конденсатор С1. Низкоомную антенну (четвертьволновый "луч" длиной около 40 м, диполь или "дельта" с фидером из коаксиального кабеля) подключают через гнездо XS2 к отводу контурной катушки L1. Противовес, заземление или оплетку фидера антенны подключают к гнезду XS3, соединенному с общим проводом приемника. Способ подключения каждой антенны подбирают экспериментально по максимальной громкости и качеству приема. При смене антенн может понадобиться некоторая подстройка контура L1C3.

Любительский радиоприемник на 160 метров

Двухконтурный входной фильтр обеспечивает хорошую избирательность по зеркальному каналу приема, а также практически устраняет перекрестные помехи от мощных средневолновых радиовещательных станций. Выделенный фильтром сигнал подается на первый затвор полевого транзистора VT1. На второй его затвор поступает через конденсатор С5 напряжение гетеродина. Делитель R1R2 задает необходимое напряжение смещения на этом затворе. Сигнал промежуточной частоты (500 кГц), являющийся разностью частот гетеродина и сигнала, выделяется в цепи стока смесителя контуром, образованным индуктивностью обмотки ЭМФ Z1 и конденсатором С9.

Первый гетеродин приемника выполнен по схеме индуктивной трехточки на транзисторе VT2. Контур гетеродина составлен из катушки индуктивности L3 и конденсатора С7. Частоту гетеродина можно перестраивать в диапазоне 2330...2430 кГц конденсатором переменной емкости С6. Резисторы R4 и R5 определяют режим работы транзистора по постоянному току. Развязывающие цепочки R3C10 и R5C13 защищают общую цепь питания от попадания в нее сигналов гетеродина и промежуточной частоты.

Основную селекцию сигналов в приемнике выполняет ЭМФ Z1 с полосой пропускания 3 кГц. С его выходной обмотки, настроенной конденсатором СП в резонанс на промежуточную частоту, сигнал поступает на усилитель ПЧ. Он выполнен на полевом транзисторе VT3 и микросхеме (каскодном усилителе) DA1. Общее усиление получается достаточно большим, и для выбора его оптимального значения в цепь истока транзистора VT3 включен регулятор - подстроечный резистор R8. При увеличении его сопротивления уменьшается ток через транзистор, а с ним и крутизна переходной характеристики. Одновременно возрастает отрицательная обратная связь, и усиление уменьшается.

Высокое входное сопротивление первого каскада УПЧ на полевом транзисторе позволило получить минимально возможное затухание сигнала в ЭМФ основной селекции.

Чтобы избежать перегрузки УПЧ сильными сигналами, применена простейшая цепь автоматической регулировки усиления (АРУ). Напряжение ПЧ с выходного контура L4C17 подается через конденсатор связи С16 на параллельный диодный детектор (диод VD1). Продетектированное напряжение отрицательной полярности поступает через сглаживающую цепочку R7C12 на затвор транзистора VT3 и подзакрывает его, уменьшая тем самым усиление. Время срабатывания системы АРУ определяется постоянной времени R7C12, а время отпускания - постоянной времени R6C12 и составляет соответственно 10 и 50 мс.

Усиленный сигнал ПЧ с контура L4C17 поступает через катушку связи L5 на детектор, выполненный на полевом транзисторе VT4. Сигнал второго гетеродина частотой около 500 кГц поступает на затвор этого транзистора через цепочку C18R12, создающую необходимое отрицательное напряжение смещения благодаря детектированию напряжения гетеродина р-n переходом затвора транзистора. Положительные полуволны напряжения гетеродина открывают транзистор, и сопротивление его канала (промежутка исток - сток) становится малым. Отрицательные полуволны закрывают транзистор, и сопротивление канала резко возрастает. Таким образом транзистор работает в режиме управляемого активного сопротивления. В цепи его канала образуется ток биений со звуковыми частотами, равными разности частот сигнала и гетеродина. Спектр однополосного сигнала переносится с ПЧ в область звуковых частот. Сигнал ЗЧ, сглаженный конденсатором С21, поступает на регулятор громкости R11, а с движка его - на усилитель ЗЧ.

Второй гетеродин приемника выполнен на транзисторе VT5 по такой же схеме, что и первый. Нередко в подобных приемниках во втором гетеродине используют кварцевый резонатор на 500 кГц. Это удобно, но удорожает приемник. В то же время стабильность частоты обычного LC генератора на данной частоте оказывается вполне достаточной по сравнению с кварцевой. Кроме того, появляется возможность использовать широкий ассортимент ЭМФ и подстроить второй гетеродин под любой из них.

Усилитель ЗЧ выполнен на микросхеме DA2 (двухкаскадный усилитель напряжения) и транзисторах VT6, VT7 (составной эмиттерный повторитель). Цепочка R13C23 на входе УЗЧ служит для подавления сигнала ПЧ. Диод VD2, через который протекает коллекторный ток второго транзистора микросхемы, задает некоторое начальное смещение на базах выходных транзисторов. Это уменьшает искажения типа "ступенька".

Низкое выходное сопротивление составного эмиттерного повторителя позволяет подключать к приемнику как высокоомные, так и низкоомные головные телефоны и даже динамическую головку со звуковой катушкой сопротивлением не менее 4 Ом. При использовании динамической головки емкость разделительного конденсатора С27 нужно увеличить до 50...100 мкФ, чтобы избежать чрезмерного ослабления низших частот.

Для питания приемника подойдет любой сетевой блок питания, обеспечивающий напряжение 9...12 В при токе до 40...50 мА. Правда, такой ток приемник потребляет лишь при максимальной громкости звучания подключенной к его выходу динамической головки. В режиме же покоя или при работе на высокоомные головные телефоны приемник потребляет не более 10 мА. Поэтому с такой нагрузкой питать приемник можно от батареи гальванических элементов или аккумуляторов общим напряжением около 9 В. В любом варианте питающее напряжение подают на гнезда XS6, XS7 в указанной на схеме полярности.

Теперь о деталях приемника и их возможной замене. Транзистор VT1 может быть любой из серий KП306, КП350. Для некоторых из этих транзисторов может потребоваться подача небольшого положительного напряжения смещения на первый затвор. Тогда в цепь его устанавливают разделительный конденсатор емкостью 75...200 пФ и два резистора сопротивлением 100 кОм...1 МОм по схеме, аналогичной схеме цепи второго затвора. Подбором резисторов добиваются тока стока 1...2 мА.

Для гетеродинов подойдут транзисторы КТ306, КТ312, КТ315, КТ316 с любыми буквенными индексами. Полевые транзисторы УПЧ и второго смесителя могут быть любые из серий КП303, однако при использовании транзисторов с большим напряжением отсечки (буквенные индексы Г, Д и Е) последовательно с резистором R8 в цепь истока полезно включить постоянный резистор сопротивлением 330...470 Ом, зашунтировав его конденсатором емкостью 0,01...0,1 мкФ. В этих каскадах можно также использовать транзисторы с изолированным затвором серии КП305.

Микросхема КН8УН2Б (старое обозначение К1УС182Б) заменима на К1УС222Б, а КИ8УН1Д (К1УС181Д) - на К1УС221Д или другие микросхемы этих серий. В качестве выходных подойдут любые германиевые низкочастотные маломощные транзисторы соответствующей структуры. На месте VD1, и VD2 могут быть установлены маломощные германиевые диоды, например серий Д2, Д9, Д18, Д20, Д311.

Для описываемого приемника подойдет любой ЭМФ со средней частотой 460...500 кГц и полосой пропускания 2,1...3,1 кГц. Это может быть, скажем, ЭМФ-11Д-500-3,0 или ЭМФ-9Д-500-3,0 с буквенными индексами В, Н, С (например, ЭМФ-11Д-500-3,0С, использованный автором). Буквенный индекс указывает, какую боковую полосу относительно несущей выделяет данный фильтр - верхнюю (В) или нижнюю (Н), или же частота 500 кГц приходится на середину (С) полосы пропускания фильтра. В нашем приемнике это не имеет значения, поскольку при налаживании частоту второго гетеродина устанавливают на 300 Гц ниже полосы пропускания фильтра, и в любом случае будет выделяться верхняя боковая полоса.

Возможно, у читателя возникнет вопрос: почему ЭМФ в приемнике должен выделять верхнюю боковую полосу, тогда как любительские радиостанции в диапазоне 160 м работают с излучением нижней боковой полосы? Дело в том, что при преобразовании частоты в данном приемнике спектр сигнала инвертируется, поскольку частота гетеродина установлена выше частоты сигнала, а промежуточная частота образуется как их разность.

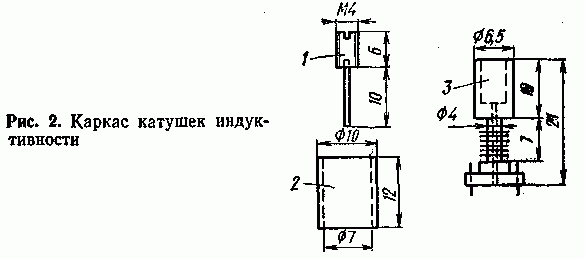

Для катушек индуктивности использованы готовые каркасы с подстроечниками и экранами от контуров ПЧ малогабаритных транзисторных радиоприемников (в частности, от радиоприемника "Альпинист"). Эскиз такого каркаса приведен на рис. 2. После намотки катушки в секциях на каркас 3 надевают цилиндрический магнитопровод 2, а внутрь каркаса ввинчивают подстроечник 1. Затем эта конструкция заключается в алюминиевый экран размерами 12x12X20 мм.

Любительский радиоприемник на 160 метров

Можно использовать каркасы с другим магнитопроводом и экраном. Число витков катушек в этом случае уточняют экспериментально. Например, при намотке катушек в броневых сердечниках СБ-9 число витков следует уменьшить на 10 %. Наматывают катушки суррогатным "литцендратом" - четырьмя слегка скрученными проводниками ПЭЛ 0,07. Удобно использовать тот провод, которым были намотаны использованные катушки от контуров ПЧ. Лишь катушку первого гетеродина (L3) можно намотать одножильным проводом ПЭЛ 0,17...0,25. При намотке витки катушек равномерно распределяют по секциям каркаса. Катушку связи L5 наматывают поверх контурной L4. Катушки входных контуров L1 и L2 содержат по 62 витка, отвод у L1 сделан от 15-го витка, считая от нижнего по схеме вывода. Катушка L3 содержит 43 витка с отводом от 9-го витка, также считая от нижнего по схеме вывода.

Контур ПЧ с катушками L4 и L5 использован готовый, без переделки. Его катушка L4 содержит 86 витков провода ЛЭ 4X0,07, a L5-15 витков одножильного провода ПЭЛШО 0,07...0,1.

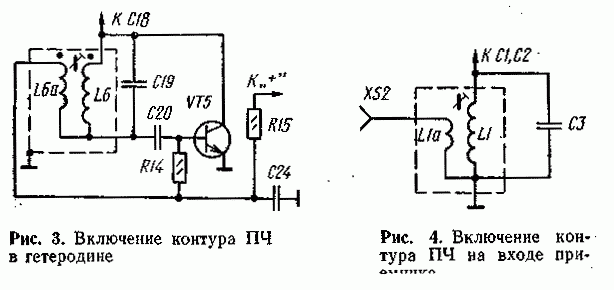

Катушка второго гетеродина L6 содержит 86 витков ЛЭ 4X0,07 с отводом от 15-го витка. Здесь можно использовать готовую катушку контура ПЧ с катушкой связи, включив их по схеме на рис. 3 (L6 контурная катушка, L6a - катушка связи). При монтаже нужно строго соблюдать полярность подпайки выводов, иначе гетеродин не возбудится.

Любительский радиоприемник на 160 метров

Если возникнут трудности с намоткой входных катушек, их можно заменить контурами ПЧ. Емкость конденсаторов входного фильтра при этом уменьшается: С1 - до 10 пФ, С2 - до 1...1.5 пФ, С3 и С4 - до 75 пФ. Правда, фильтр при этом получится не совсем оптимальным, поскольку контура будут обладать высоким характеристическим сопротивлением, но работать приемник будет вполне удовлетворительно. Катушка связи первого контура (Lla) используется в таком варианте для подключения низкоомной антенны (рис. 4), катушка связи второго контура не используется.

Постоянные резисторы - любого типа мощностью рассеивания 0,125 или 0,25 Вт. Регулятор громкости R11-переменный резистор СП-1, желательно с функциональной характеристикой В, а регулятор усиления (подстроечный резистор R8) - СП5-16Б либо другой малогабаритный.

Конденсатор настройки С6 - подстроечный с воздушным диэлектриком (типа КПВ), содержащий 5 статорных и 6 роторных пластин. Число пластин подобрано экспериментально для получения диапазона перестройки ровно 100 кГц. При большем диапазоне затрудняется настройка на SSB станции - ведь в приемнике нет верньера. При отсутствии такого конденсатора можно использовать малогабаритный КПЕ транзисторного радиовещательного приемника, включив последовательно с ним "растягивающий" конденсатор емкостью 40... 50 пФ. Конечно, конденсатор настройки полезно было бы оснастить простейшим верньером с замедлением 1:3... 1:10.

Постоянные конденсаторы малой емкости, используемые в высокочастотных цепях (С1 - С9, С11, С14, С16 - С20),-керамические, типа КД, КТ, КМ, КЛГ, КЛС, К10-7 или подобные. Подойдут также слюдяные спрессованные конденсаторы КСО и пленочные ПО или ПМ. Конденсатор С2 можно выполнить в виде отрезка провода ПЭЛ 0,8...1,0 (одна обкладка) с намотанными на нем 10...15-ю витками провода ПЭЛШО 0,25 (другая обкладка). Емкость получившегося конденсатора легко подбирать, отматывая или доматывая витки провода. После настройки витки закрепляют клеем или лаком.

В колебательных контурах приемника, особенно гетеродинных, желательно установить конденсаторы с малым температурным коэффициентом емкости (ТКЕ) - групп ПЗЗ, М47 или М75. Остальные конденсаторы, в том числе и оксидные (электролитические), могут быть любого типа.

Следует отметить, что емкость многих конденсаторов можно изменять в широких пределах без ухудшения качества работы приемника. Так, конденсаторы С14 и С16 могут быть емкостью 500...3300 пФ, С21 и С23 -2700 . 10000 пФ, С10, С12, С13, C15, C24 - 0.01...0.6 мкФ. Емкость оксидных конденсаторов может отличаться в 2...3 раза от указанной на схеме.

Конденсатор С26 сравнительно большой емкости полезен при питании приемника от сильно разряженной батареи с высоким внутренним сопротивлением, а также от выпрямителя с недостаточной фильтрацией пульсирующего выпрямленного напряжения. В остальных случаях его емкость можно уменьшить до 50 мкФ.

При отсутствии необходимых деталей в приемнике могут быть некоторые изменения. Можно отказаться, например, от системы АРУ, исключив детали С16, VD1, R6, R7, С12. Нижний по схеме вывод выходной обмотки ЭМФ соединяют в этом случае с общим проводом. Регулятор усиления по ПЧ в приемнике без АРУ лучше вынести на переднюю панель, а чтобы длинный провод к регулятору не был подвержен наводкам, на плате приемника следует установить блокировочный конденсатор, соединяющий исток транзистора VT3 с общим проводом. Емкость его может быть 0,01...0,5 мкФ.

Если приемник будет работать только с высокоомными телефонами, можно исключить выходной каскад - транзисторы VT6, VT7 и диод VD2. Выводы 9 и 10 микросхемы DA2 в этом случае соединяют вместе и подключают к конденсатору С27, емкость которого можно уменьшить до 0,5 мкФ.

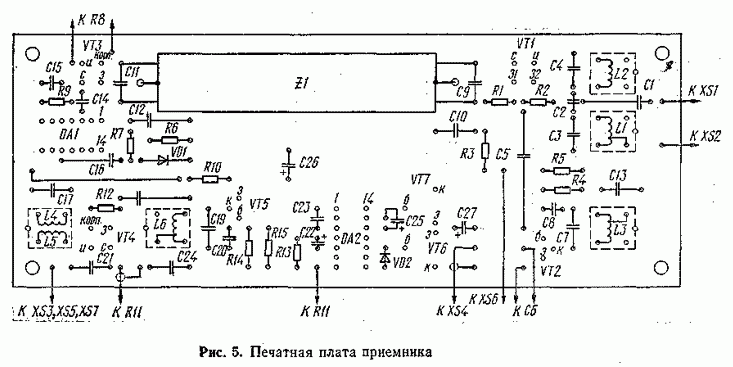

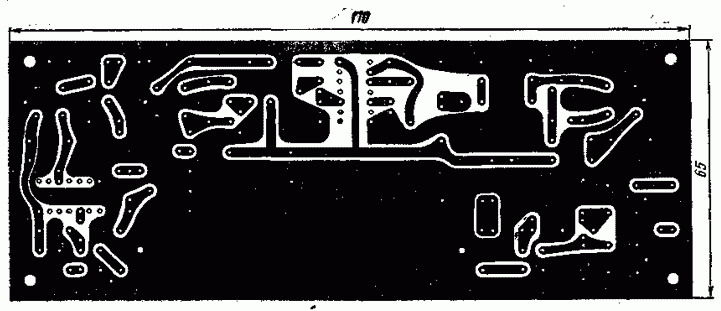

Все детали приемника, кроме гнезд, переменного резистора, конденсатора переменной емкости, смонтированы на плате (рис. 5) из одностороннего фольгированного стеклотекстолита. Схема соединений составлена под микросхемы серии К118, но переделки не потребуется при использовании микросхем серии К122 - их гибкие выводы пропускают в имеющиеся отверстия в соответствии с цоколевкой микросхем. Для повышения стабильности работы приемника и устойчивости к самовозбуждению площадь фольги, образующей общий провод, оставлена максимальной.

Любительский радиоприемник на 160 метров

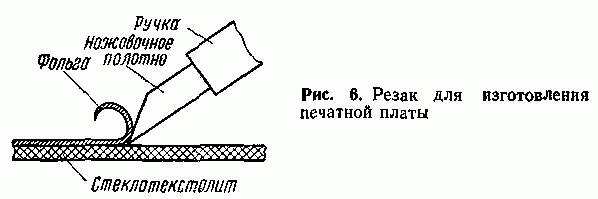

Печатный монтаж можно выполнить по любой технологии - вытравить, прорезать канавки ножом или резаком. В последнем варианте удобно пользоваться специально заточенным резаком из отрезка ножовочного полотна (рис. 6). Изолирующие канавки в фольге прорезают, часто покачивая инструмент из стороны в сторону и относительно медленно продвигая вперед. При некотором навыке плата "гравируется" таким способом довольно быстро.

Любительский радиоприемник на 160 метров

При монтаже полевых транзисторов следует соблюдать меры по их защите от пробоя статическим электричеством и напряжениями наводок. Выводы транзисторов перемыкают между собой тонким гибким проводником, который удаляют после распайки выводов на плате. Корпус паяльника соединяют проводником с общим проводом платы. Желательно использовать низковольтный паяльник, питающийся от сети через понижающий трансформатор. Непосредственно при пайке выводов транзистора VT1 вилку питания паяльника желательно вынимать из сетевой розетки.

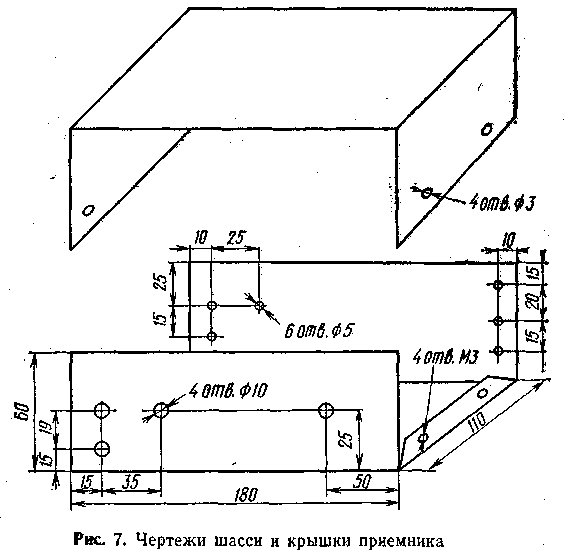

Печатную плату укрепляют на шасси приемника (рис. 7), изготовленном из мягкого дюралюминия толщиной 2 мм. На передней панели (она закрыта декоративной накладкой) укреплены конденсатор переменной емкости С6, регулятор громкости R11 и гнезда XS4, XS5. Остальные гнезда, регулятор усиления R8 размещены на задней стенке шасси. П-образная крышка шасси изготовлена из более тонкого полужесткого дюралюминия.

Любительский радиоприемник на 160 метров

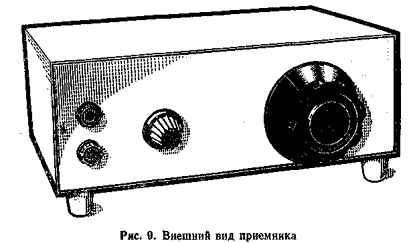

Расположение платы и деталей на шасси показано на рис. 8, а внешний вид готового приемника - на рис. 9.

Любительский радиоприемник на 160 метров
Рис.8

Любительский радиоприемник на 160 метров

Конструкция корпуса (шасси) может быть и иной, важно лишь соблюсти следующие правила: конденсатор настройки расположить возможно ближе к катушке первого гетеродина, гнезда антенн - около входных контуров, а регулятор усиления - около транзистора VT3. Регулятор громкости и телефонные гнезда можно расположить в любом месте, но если длина соединительных проводников к ним составит несколько сантиметров, следует применить экранированный провод, оплетку которого соединить с общим проводом платы и с шасси. Перед налаживанием приемника нужно тщательно проверить монтаж и устранить ошибки. Затем, включив приемник, проверить авометром режимы работы транзисторов и микросхем. Напряжение на эмиттерах выходных транзисторов (VT6 и VT7) должно составлять около 5,5 В (все значения указаны для напряжения питания 9 В). Работоспособность усилителя ЗЧ проверяют, прикоснувшись пинцетом к правому по схеме выводу резистора R13,- в головных телефонах должен прослушиваться фон переменного тока.

Напряжение на стоке транзистора VT3 должно изменяться от 2...5 В до 8,5 В при перемещении движка подстроечного резистора R8. Ток транзистора VT1 определяют, измерив напряжение на резисторе R3,- оно должно составлять 0,3...1 В, что соответствует току 0,8...2,5 мА. При недостаточном токе придется подать смещение на первый затвор, как описано выше, а при излишнем- увеличить сопротивление резистора R1.

Работоспособность гетеродинов проверяют, присоединив щупы авометра к выводам конденсаторов С13 или С24. Напряжение на них должно составлять 5...7 В. Замыкание выводов катушек L3 и L6 должно вызывать уменьшение напряжения на 0,5...1,5 В, что укажет на наличие генерации. При отсутствии генерации следует искать неисправную деталь (обычно ей оказывается катушка индуктивности или транзистор).

Все вышеописанные операции удобно выполнить до установки платы на шасси приемника. Конденсатор настройки С6 и регулятор громкости при этом можно не подключать.

Дальнейшее налаживание сводится к настройке контуров приемника на нужные частоты. При этом желательно пользоваться хотя бы простейшим генератором стандартных сигналов (ГСС). Установив плату на шасси и выполнив недостающие соединения, подают (через конденсатор емкостью 20...1000 пФ) с ГСС на затвор транзистора VT3 немодулированный сигнал частотой 500 кГц. Контур ПЧ L4C17 настраивают по максимуму напряжения АРУ, которое измеряют авометром на конденсаторе С12. Амплитуду выходного сигнала ГСС следует поддерживать такой, чтобы напряжение АРУ не превышало 0,5...1 В. Регулятор усиления R8 при этом устанавливают в положение, при котором напряжение на стоке транзистора VT3 составляет 5...6 В. Второй . гетеродин подстраивают до получения биений - громкого свистящего звука в телефонах, подключенных к выходу усилителя 34. Контур L4C17 можно настроить и по максимальной громкости биений.

Подав сигнал ГСС через тот же конденсатор связи на первый затвор транзистора VT1 (входной контур отключать не нужно), настраивают ГСС на среднюю частоту полосы пропускания ЭМФ и подбирают емкость конденсаторов С9 и С11 по максимуму напряжения АРУ или по максимальной громкости тона биений на выходе приемника. Одновременно подстроечником катушки L6 следует установить частоту второго гетеродина вблизи нижней граничной частоты полосы пропускания ЭМФ. Если использован фильтр ЭМФ-9Д-500-3.0В, а генератор перестраивается от частоты 500 кГц и выше, низкий тон биений должен появляться при частоте 500,3 кГц, затем тон должен повышаться и исчезать при частоте 503 кГц. В случае использования другого фильтра частоты настройки ГСС соответственно сдвинутся, но картина явлений останется прежней.

Последний этап налаживания - настройка контуров первого гетеродина и входного фильтра. Подав с ГСС сигнал частотой 1880 кГц на гнездо XS2, настраивают на эту частоту приемник - вращением подстроечника катушки L3. Ротор конденсатора настройки С6 при этом должен находиться в среднем положении. Подстроечниками катушек L1 и L2 устанавливают максимальную громкость приема.

В заключение измеряют диапазон перестройки приемника (он должен охватывать, весь любительский диапазон 160 м) и проверяют уменьшение чувствительности на краях диапазона. Если оно не превышает 1,4 раза, полоса пропускания входного фильтра достаточна. В противном случае для ее расширения несколько увеличивают емкость конденсатора связи С2. Окончательно подстраивают входные контура приемника и устанавливают оптимальное усиление по ПЧ при приеме сигналов любительских станций.

В случае отсутствия ГСС тракт ПЧ настраивают по максимуму шума на выходе приемника, а частоту второго гетеродина устанавливают по тону этого шума. При настройке второго гетеродина на центр полосы пропускания ЭМФ шум имеет наиболее низкий тон.

На этом этапе настройки следует убедиться, что основная доля шума поступает с первого каскада на транзисторе VT1. С этой целью замыкают выводы входной обмотки ЭМФ (к ним припаян конденсатор С9) - громкость шума должна значительно уменьшиться. По максимуму шума подбирают конденсаторы С9 и СП, установив движок резистора R8 в положение максимального усиления.

Контур гетеродина и входные контура настраивают при приеме любительских станций. Чтобы обнаружить их, антенну можно подключить через конденсатор емкостью 20...40 пФ к первому затвору транзистора VT1. Установив диапазон приемника подстроечником катушки L3, подстраивают контур L2C4 по максимальной громкости приема, а затем, переключив антенну в гнездо XS2, окончательно подстраивают оба контура входного фильтра. Уточнить установку частоты второго гетеродина можно, найдя в эфире немодулированную несущую и перестраивая приемник конденсатором С9. При уменьшении его емкости приемник перестраивается вверх по частоте, и тон биений должен появляться с частотой около 300 Гц и пропадать с частотой около 3 кГц. Усиление по ПЧ устанавливают подстроенным резистором R8 таким, чтобы собственный шум приемника негромко прослушивался без антенны, а при подключении наружной антенны длиной не менее 10 м заметно возрастал - это и будет признаком достаточной чувствительности приемника.

При испытаниях этот радиоприемник в вечернее время принимал на комнатную антенну сигналы многих любительских радиостанций, расположенных в европейской и азиатской частях СССР, включая Карелию, Прибалтику, Закавказье, Поволжье и Западную Сибирь.
