www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Экспериментальный ЧМ передатчик на 145 МГц

Энциклопедия радиоэлектроники и электротехники / Передатчики

Комментарии к статье Комментарии к статье

Предлагаемый передатчик прост по конструкции, мал по размерам, собран на вполне доступных деталях. Его можно рекомендовать в качестве составной части портативной радиостанции или как экспериментальный для работы в местных УКВ сетях, при настройке антенн и т. д.

Передатчик имеет выходную мощность 1 Вт при напряжении питания 9,5 В, девиацию частоты +/- 3 кГц.

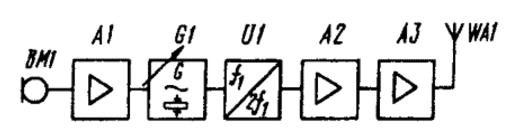

Структурная схема передатчика приведена на рис.1. Сигнал с микрофона поступает на усилитель А1 и с него на модулируемый генератор G1 с кварцевой стабилизацией частоты. Третья, четвертая или пятая гармоника ЧМ сигнала (в зависимости от частоты примененного кварцевого резонатора) поступает на удвоитель частоты U1. Преобразованный сигнал в пределах двухметрового любительского диапазона усиливается двухкаскадным усилителем и поступает в антенну.

Экспериментальный ЧМ передатчик на 145 МГц
Рис. 1

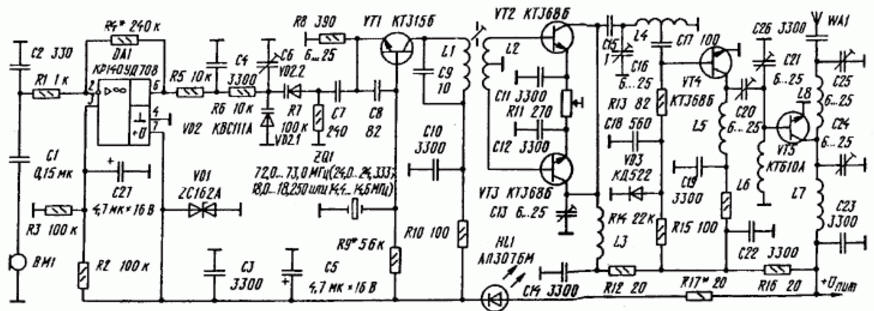

На рис.2 приведена принципиальная схема передатчика. Сигнал с микрофона ВМ1 через разделительный конденсатор С1 и резистор R1, заваливающие нижние частоты ЗЧ диапазона, подается на операционный усилитель (ОУ) DA1 и усиливается им. Конденсатор С2 защищает вход усилителя от РЧ наводок. Резистор R4 в цепи отрицательной обратной связи ОУ определяет его усиление. Резисторами R2, R3 балансируют ОУ по постоянному току и, одновременно с этим, устанавливают рабочую точку на характеристике изменения емкости варикапной матрицы, связанной с ОУ по постоянному току через резисторы фильтра нижних частот (ФНЧ) R5C4R6.

Экспериментальный ЧМ передатчик на 145 МГц
Рис. 2

Напряжение на варикапах пульсирует в такт с частотой звукового сигнала. Их емкость включена последовательно в емкостной делитель в цепи обратной связи кварцевого генератора и, следовательно, при возбуждении последнего, его частота также будет изменяться в такт со звуковым сигналом. Задающий генератор выполнен на транзисторе VT1. Кварцевый резонатор ZQ1 включен в цепь базы и возбуждается на частоте параллельного резонанса. Контур L1C9 в коллекторной цепи транзистора выделяет напряжение с частотой в диапазоне 72:73 МГц. С катушкой этого контура индуктивно связан вход парафазного балансного умножителя частоты(в данном случае, удвоителя частоты), работающего на четных гармониках.

Полосовой фильтр (ПФ) L3C13C15L4C16 выделяет напряжение частотой 144:146 МГц (в зависимости от частоты кварцевого резонатора ZQ1), которое с части витков катушки L4, через разделительный конденсатор, поступает на вход первого каскада усилителя, выполненного на транзисторе VT4. Он работает в режиме класса АВ с небольшим начальным смещением, получаемом на параметрическом стабилизаторе напряжения - кремниевом диоде VD3, включенном в прямом направлении прохождения тока. Усиленное и отфильтрованное (ПФ L5C20L6C21) напряжение поступает на оконечный усилитель мощности, собранный на транзисторе VT5. Каких - либо особенностей каскад не имеет, работает в классе С. Усиленное напряжение РЧ (здесь лучше говорить уже о токе или мощности) через фильтр нижних частот, подавляющий высшие гармоники и согласующий каскад с нагрузкой, подается в антенну WA1. Конденсатор С26 - разделительный.

Микрофонный усилитель и кварцевый генератор питаются от параметрического стабилизатора напряжения, выполненного на стабилитроне VD1. Светодиод HL1, включенный последовательно со стабилитроном, индицирует включение передатчика.

RC-фильтры R10C10, R12C14, R16C22, а также R14C18 и конденсаторы С3, С5 и С23 повышают устойчивость работы передатчика, развязывая его каскады по питанию.

Антенной передатчика может служить четвертьволновый вибратор, штыревая антенна с укорачивающей катушкой, спиральная. В стационарных условиях приемлем весь арсенал антенн: от GP до многоэлементных и многоярусных. Автор испытывал передатчик с антеннами: GP и 16-элементной F9FT.

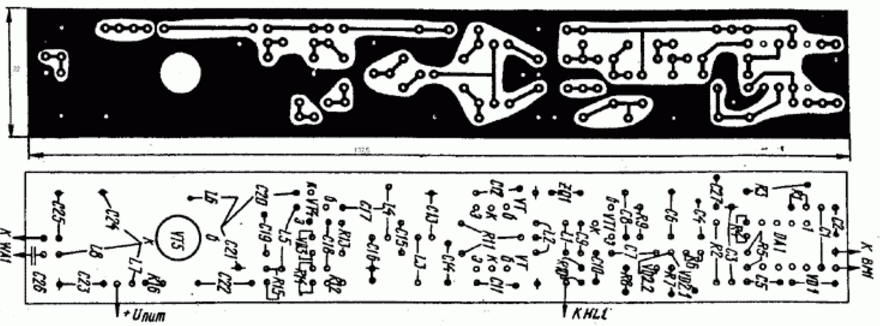

Передатчик выполнен на плате из двухсторонне-фольгированного стеклотекстолита размерами 137,5 х 22 х 1,5 мм (рис.3). С верхней стороны платы (на ней установлены детали) вокруг отверстий, в которые вставляют выводы элементов, изолированные от общего провода, фольга удалена зенкованием. Все пайки к корпусу произведены на верхней стороне платы, кроме случаев, когда это конструктивно невозможно (например, при вертикальном монтаже кварцевого резонатора), "Заземленные" точки на верхней стороне платы соединяют проволочными перемычками с фольгой на нижней стороне платы (эти места на чертеже платы отмечены перечеркнутыми кружками).

Экспериментальный ЧМ передатчик на 145 МГц
Рис. 3

В передатчике применены малогабаритные детали, монтаж - плотный. При затруднениях с монтажом часть резисторов и конденсаторов можно разместить со стороны печатных проводников. Транзистор усилителя мощности VT5 установлен сверху платы в перевернутом виде (винтом вверх). Крышка его кристалла утоплена в отверстие диаметром 7 мм в плате. Планарные выводы базы и коллектора припаяны внахлест к вытравленным или вырезанным проводникам на верхней стороне платы, выводы эмиттера припаяны с двух сторон от корпуса к "земляной" фольге. Конденсатор С26 установлен вне платы (между платой и антенным гнездом).

Микрофон расположен в нижней части передатчика (переносной радиостанции), чтобы удалить головной мозг оператора от излучения антенны. Лучше даже использовать выносной микрофон с размещенным на его корпусе переключателем "прием-передача", последнее позволит поднять радиостанцию на вытянутую руку над головой и этим "отодвинуть радиогоризонт", обеспечив радиосвязь на большее расстояние.

В конструкции используются резисторы МЛТ-0,125 (МЛТ-0,25), R11- СП3-38, подстроечные конденсаторы КТ4-23, КТ4-21 емкостью 5:20, 6:25 пФ, С1, С7, С8, С17 - КМ, С15 - КД, С5 - К53-1А, остальные конденсаторы - КМ, К10-7, КД. Микрофон ВМ1 - электретный капсюль МКЭ-84-1, МКЭ-3 или, в крайнем случае, ДЭМШ-1а. Стабилитрон VD1 - КС-156А, КС-162А, КС168А.При отсутствии светодиода HL1, можно отказаться от индикации, увеличив сопротивление резистора R17. Диод VD3 - любой кремниевый маломощный малогабаритный, VD2 - варикапная матрица КВ111А, КВ111Б. При использовании отдельного варикапа (КВ109, КВ110), его включают на место VD2.1, резистор R7 удаляют, левый по схеме вывод конденсатора С7 припаивают к точке соединения элементов С6, R6, VD2.2. Операционный усилитель DA1 - любой из серии К140УД6 - К140УД8, К140УД12. ОУ К140УД8 рекомендуется применять при повышенном напряжении питания передатчика (12 В и выше при стабилитроне VD1 - КС168А). На вывод 8 ОУ К140УД12 следует подать управляющий ток через резистор 2 МОм с плюсовой шины источника питания.

В качестве VT1 можно применить любой маломощный транзистор с граничной частотой не ниже 300 МГц, например, КТ315Б, КТ315Г, а также из серии КТ312 и КТ368. Транзисторы VT2:VT4 также маломощные, но с граничной частотой не менее 500 МГц, например, из серий КТ368, КТ316, КТ325, КТ306, BF115, BF224, BF167, BF173. Транзистор VT5 - КТ610А, КТ610Б, КТ913А, КТ913Б, 2N3866, КТ920А, КТ925А. Не все из рекомендованных к использованию транзисторов совпадают по размерам с примененным в авторском варианте передатчика КТ610А. Это нужно учитывать при повторении конструкции. Нежелательно, в целях уменьшения размеров конструкции передатчика применять одну транзисторную сборку в нескольких высокочастотных каскадах, так как из-за сильной межкаскадной связи ухудшатся параметры передатчика: спектральная чистота, появится подвозбуждение и невозможность достижения максимальной выходной мощности.

В передатчике можно использовать кварцевые резонаторы на основные частоты: 14,4:.14,6; 18,0:18,25; 24,0:24,333 МГц или гармониковые (обертонные) на частоты 43,2:43,8; 54,0:54,75; 72,0:73,0 МГц.

Катушки передатчика, кроме L1 и L2, бескаркасные. L1 и L2 расположены на каркасе диаметром 5 мм с ферритовым подстроечным сердечником от УКВ радиостанций, желательно, не хуже 20ВЧ. Если такого нет, то можно применить латунный, алюминиевый или отказаться от сердечника вовсе, пекресчитав количество витков катушек L1 и L2 пропорционально и припаяв небольшой подстроечный конденсатор со стороны печатных дорожек платы. L1 наматывают виток к витку на каркасе, L2 наматывают поверх L1. Между катушками L1 и L2 целесообразно разместить электростатический экран в виде одного незамкнутого витка фольги, "заземленного" в одной точке (с одной стороны). Катушки L3:L8 размещают на расстоянии 0,5:1,0 мм от платы. Намоточные данные катушек приведены в таблице. Если в контурах передатчика применить катушки с СВЧ ферритовыми подстроечными сердечниками, а конденсаторы емкостью не более 10 пФ (вместо подстроечных) упрятать под экраны соответствующих катушек, то выходная мощность передатчика увеличится, уменьшится объем монтажа, настройка контуров будет производиться сердечниками катушек.

Перед налаживанием передатчика необходимо проверить плату на отсутствие коротких замыканий между печатными проводниками. Затем, определяют напряжение, при котором будет работать радиостанция, как среднее арифметическое, между напряжением свежей и разряженной батареи, например: напряжение свежей батареи - 9 В, разряженной - 7 В,

(9 + 7) / 2 = 8 В

При напряжении 8 В и следует настраивать передатчик, этим будет обеспечена минимальная зависимость параметров передатчика от напряжения питания и компромисс, в смысле экономичности. Дело в том, что с повышением напряжения питания увеличивается потребляемый передатчиком ток, не только из-за увеличивающейся мощности раскачки оконечного каскада, но и из-за увеличения тока стабилизации VD1, для увеличения экономичности передатчика полезно этот ток снижать, но тогда есть риск выскочить за нижнюю границу тока стабилизации стабилитрона при снижении напряжения питания, при разрядке батареи. К выходу передатчика подключают эквивалент: два резистора МЛТ-0,5 сопротивлением 100 Ом, соединенных параллельно. От общего провода (при выключенном питании !) отпаивают вывод стабилитрона VD1 и последовательно с ним включают миллиамперметр с током полного отклонения стрелки 30:60 мА. Затем включают питание передатчика. Варьируя напряжением питания от максимального до минимального допустимых, подбором сопротивления резистора R17, добиваются, чтобы при крайних допустимых значениях напряжения питания стабилитрон не выходил из режима стабилизации (минимальный ток стабилизации для КС162А - 3 мА, максимальный - 22 мА). После этого, выключив питание, восстанавливают соединение.

При правильном монтаже и исправных деталях налаживание передатчика продолжают настройкой контуров, используя для контроля резонансный волномер. Вначале вращением подстроечного ферритового сердечника катушки L1 добиваются максимального значения напряжения частотой 72:73 МГц (в зависимости от частоты кварцевого резонатора) в контуре L1C9. Затем последовательно настраивают контурыL3C13, L4C16, полосовой фильтр и фильтр нижних частот по максимуму напряжения частотой 144:146 МГц. Если, при этом, какой-либо подстроечный конденсатор находится в положении максимальной или минимальной емкости, то следует в соответствующей контурной катушке, соответственно, сжать или раздвинуть витки с помощью, например, стеклотекстолитовой пластинки (диэлектриком).

Резкие изменения показаний волномера, отклонение стрелки измерительной головки в нем, даже при замыкании кварцевого резонатора накоротко или (и) расстройке волномера по частоте от рабочей передатчика, возникающие посторонние призвуки при прослушивании сигнала передатчика на приемнике свидетельствуют о паразитном самовозбуждении передатчика. Если таковое возникнет, следует опустить монтируемые компоненты как можно ниже к "земляной" фольге платы, укоротить до необходимого минимума выводы всех конденсаторов, установив развязывающие в качестве экранов (под прямым углом к плоскости монтажной платы, не кладя их горизонтально). Может оказать влияние на стабильную работу передатчика и пониженное качество конденсаторов: трещины на них, утечки диэлектрика, применение низкочастотных типов конденсаторов, их большие габариты.

После настройки контуров, подбирают сопротивление резистора R9 в кварцевом генераторе, также ориентируясь на максимальное выходное напряжение передатчика, затем балансируют подстроечным резистором R11 удвоитель частоты по наилучшему подавлению на его выходе частоты в районе 72:73 МГц (зависит от примененного кварцевого резонатора). Наличие гармоник и их абсолютный и относительный уровень удобно наблюдать на экране анализатора спектра, который, к сожаленеию, еще не стал прибором массового применения. Для наиболее "дотошных" настройщиков можно порекомендовать еще подобрать по максимальной выходной мощности сопротивление резистора R8 и соотношение емкостей конденсаторов С7/С8.

В балансном умножителе (удвоителе) частоты подстроечный резистор R11 можно заменить на два постоянных и подобрать их номиналы индивидуально. При этом, нужно не только исходить из максимального подавления частоты в диапазоне 72:73 МГц, но и получения максимального выходного напряжения в диапазоне 144:146 МГц, контролируя ее резонансным волномером на контуре L3C13 или на выходе передатчика. В умножителе можно применить и полевые транзисторы, но, в этом случае, придется увеличить число витков катушки связи L2.

При необходимости, частоту передатчика можно (в небольших пределах) скорректировать расстройкой контура L1C9, однако, работа в таком режиме нежелательна из-за риска срыва генерации в кварцевом генераторе при модуляции. В передатчике, вместо удвоителя, можно применить учетверитель частоты. В этом случае, контур L1C9 должен быть настроен на частоты 36,0:36,5 МГц. В задающем генераторе можно использовать кварцевые резонаторы на основные частоты: 7,2:7,3; 9,0:9,125; 12,0:12,166; 18,0:18,25 МГц или обертонные: 21,6:21,9; 27,0:27,375; 36,0:36,5; 45,0:45,625; 60,0:60,83 МГц. Следует, однако, учесть, что выходная мощность передатчика с учетверителем частоты будет меньше, чем с удвоителем, кроме того, возможно, придется включить дополнительные звенья в ПФ и ФНЧ передатчика.

При питании передатчика от источника напряжением 12 В можно в целях получения экономии применить в качестве VD1 стабилитроны Д814А, Д814Б, Д818, при этом, необходимо подобрать сопротивление резистора R17, как было указано выше. При подключении дополнительного усилителя мощности, следует полностью экранировать от него передатчик. Передатчик может иметь несколько каналов, для этого на РЧ трансформаторе L1L2 следует разместить столько катушек L1, сколько будет генераторов (каналов), переключаемых по питанию с параллельным включением по ЗЧ.

Для юстировки частоты передатчика дополнительно последовательно с кварцевым резонатором ZQ1 можно включить подстроечнвй конденсатор или катушку индуктивности с подстроечным ферритовым сердечником, в первом случае - частота повышается, во втором - понижается. Плата смонтированного передатчика может быть расположена в его корпусе как горизонтально, так и вертикально. Конденсатор С15 установлен со стороны печатных дорожек. Верхний (по схеме) вывод конденсатора С17 припаян непосредственно к виткам катушки L4. Катушка L2 для обеспечения симметричности мотается двойным проводом, затем, начало одного провода соединяется с концом другого. В статье присутствуют названия зарубежных транзисторов, которые остаются от импортной аппаратуры, имеются в продаже, парадокс: порой зарубежный транзистор найти легче, чем отечественный, да и стоит первый дешевле, чем последний.

При желании эксплуатировать передатчик в большом диапазоне питающих напряжений, следует отказаться от светодиода HL1, подобрав заново сопротивление резистора R17, ввести разделительный конденсатор емкостью 0,47:0,68 мкФ между точкой подключения резистора R4 к выводу 6 ОУ и резистором R5, подключить параллельно стабилитрону VD1 подстроечный резистор сопротивлением 200:220 кОм, с помощью которого "вывесить" середину модуляционной характеристики варикапной матрицы. Движок дополнительного подстроечного резистора должен быть подключен к точке соединения R5C4R6. Смещение на базу транзистора VT1 можно также подать с резистивного делителя напряжения, позволяющего работать в большем диапазоне питающих напряжений, с более стабильной рабочей точкой. Для прецизионной работы ЧМ модулятора в цепь стабилитрона VD1 может оказаться полезным включение стабилизатора тока, например из [ 2 ]. Последнее можно объяснить желанием получить очень малое изменение напряжения питания, в пределах стабилизационной характеристики: у параметрического стабилизатора на стабилитроне это - 30:40 мВ, у стабилизатора тока - 1...2 мВ. Практически, схема на Рис. 1 из [ 2 ] включается вместо R17, транзистор КП303Е, резистор сопротивлением 100:150 Ом (подбирается по номинальному току стабилизации стабилитрона VD1).

Если от передатчика не требуется полная мощность, то можно обойтись и без оконечного каскада, подсоединив антенну через ФНЧ C24L8C25 к коллектору транзистора VT4 или присоединить антенну к отводу катушки L5 (не более 1:1,5 витка от ее "холодного" конца), сохранив конденсатор С20, правый (по схеме) вывод которого подключается к общему проводу: получаем экономичный передатчик карманного типа, который может сослужить добрую службу при, например, настройке антенн. При самовозбуждении передатчика, как было уже указано выше, следует опустить монтаж ближе к фольге укоротить выводы деталей до минимальной разумной длины, у деталей, устанавливаемых вертикально, нижний вывод, ближний к плате должен быть "горячим" по РЧ, развязывающие конденсаторы должны быть РЧ типов и иметь емкость 1000:68000 пФ. Как видно из принципиальной схемы, передатчик состоит как бы из двух частей, относительно катушек L1 и L2: кварцевого генератора с ЧМ модулятором и микрофонным усилителем и умножителя частоты с двухкаскадным усилителем мощности. Такое построение позволяет конструктору использовать части передатчика по блочному принципу, заменяя на однотипные, по собственному усмотрению.

Относительно указанной "точки пересечения" (L1 и L2) можно произвести "размножение" - использовать несколько кварцевых генераторов с общим микрофонным усилителем, удвоителем частоты и усилителем мощности - мера, когда требуется несколько (до пяти) каналов на передачу с переключением их по постоянному току, при этом потребуется столько катушек L1, сколько используется кварцевых генераторов. Можно также подключить к, например, одноканальному передатчику два усилителя мощности и питать через каждый свою антенну, например, в стеке, или направленные в разные стороны, для увеличения эффективности (вместо GP). Можно также использовать задающий генератор в составе радиостанции для работы через репитеры. Напряжение гетеродина (его роль, в данном случае, выполняет кварцевый гетеродин передатчика на VT1) через катушку связи (несколько витков поверх L1) подается на смеситель приемника, который работает по принципу супергетеродина с низкой промежуточной частотой 600 кГц. Смеситель должен обеспечивать работу на второй гармонике гетеродина (техника прямого преобразования).

Можно использовать принцип SYNTEX-72 с подачей напряжения одновременно на два смесителя [ 3 ]. Кстати, система SYNTEX-72 не дает выигрыша в подавлении зеркального канала по ПЧ2 в частотном плане - это моя ошибка - XCUSE ! Но так как ПЧ "упрятана" дальше в схему радиоприемного устройства за предлежащие контура и полосовые фильтры, все-таки, зеркальный канал по ПЧ2 подавлен значительно лучше, чем при одинарном преобразовании с низкой ПЧ, когда используется обычный метод преобразования.

Моточные данные катушек экспериментального ЧМ передатчика на 145 МГц:

Катушка Число витков Провод Диаметр каркаса, оправки, мм Длина намотки, мм
L1 11 ПЭВ-2 0,64 мм 5 -
L2 6 + 6 ПЭЛШО-0,18 мм - -
L3 1,5+3,5 Посеребренный 0,8 мм 5 8
L4 5 Посеребренный 0,8 мм 5 9
L5 6 Посеребренный 0,8 мм 4 8
L6 5 Посеребренный 0,8 мм 5 6
L7 4 ПЭВ-2 0,64 мм 4 9
L8 3 Посеребренный 0,8 мм 5 10

В заключение, хотелось бы выразить благодарность за замечания и пожелания В.К. Калиниченко (UA9MIM).

Литература

  1. Tranzistorski predajnik za 432 MHz, RADIOAMATER, 1977, № 1, стр.3:6
  2. А. Межлумян. Стабилизаторы микротока на полевых транзисторах, РАДИО. 1978 г., № 9, стр.40:41
  3. В. Беседин. О подавлении зеркального канала. РАДИОЛЮБИТЕЛЬ, 1994 г., № 3, стр. 62:63
  4. В.Беседин. ЧМ передатчик, РАДИОЛЮБИТЕЛЬ, 1995 г., № 2, стр. 42:44
  5. В. Беседин. ЧМ передатчик, РАДИОЛЮБИТЕЛЬ. КВ и УКВ. 1997 г., № 1, стр.32:33

Автор: А.Беседин
