www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Передающий комплекс индивидуального радиовещания

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

С февраля 2006 г., когда вышла в свет статья [1] - первая с предложением ввести в рамки правового поля давнее увлечение молодежи неформальным радиовещанием, - прошло уже более девяти лет. В ноябре 2009 г. прошла конференция, посвященная индивидуальному радиовещанию. Впервые за один стол для конструктивного разговора сели сами неформальные радиовещатели, представители Роспечати, Министерства связи, Главного радиочастотного центра (ГРЧЦ), Российской телерадиовещательной сети (РТРС). Присутствовали и преподаватели технических ВУЗов, в первую очередь заинтересованные в том, чтобы учить радиотехнике исключительно тех выпускников школ, которые сознательно выбрали свою будущую профессию в области радиотехники, радиовещания и радиосвязи и, еще учась в школе, уже занимались практическим радиоконструированием самостоятельно или в радиокружках.

Во время конференции в эфире на частотах 1602 кГц и 5995 кГц работала первая легальная АМ-радиостанция индивидуального радиовещания "Зеленый глаз" или "Magic Eye" (имеется в виду глазок лампы 6Е5С), зарегистрированная в соответствии с действующим законодательством. В эфире прозвучали все присланные в записи программы неформальных вещателей, которые могли лично провести авторскую радиопередачу под своим позывным.

В 2012 г. по инициативе тюменского клуба индивидуального радиовещания (Радио "Вектор - Тюмень", 1575 кГц) и при поддержке Министерства связи и ГРЧЦ прошел первый конкурс по конструированию самодельных радиовещательных передатчиков. Всем его участникам из 17 городов России для испытания собранных конструкций были предоставлены радиочастоты в 200-метровом диапазоне средних волн для радиовещания и в 90-метровом диапазоне коротких волн (3370 кГц, 6K80A3E) для обмена разговорными программами и радиообщения. Оформлены в Роскомнадзоре временные полугодовые разрешения на выход в эфир самодельных радиопередатчиков.

С июля 2012 г. начала регулярное вещание в средневолновом диапазоне (1584 кГц) и в 11-метровом вещательном КВ-диапазоне (25900 кГц) студенческая радиостанция Московского технического университета связи и информатики "Радио МТУСИ" и почти одновременно - студенческая радиостанция Санкт-Петербургского университета телекоммуникаций им. М. А. Бонч-Бруевича "Радио Бонч" (1593 кГц).

Главная задача проекта индивидуального радиовещания - увлечь молодежь радиотехникой, ориентировать школьников навыбор будущей профессии в областях радиотехники, радиосвязи и радиовещания, подготовить технические и инженерные кадры, имеющие практические навыки и глубокие знания в области радиотехники. Поэтому все звенья функциональной цепи индивидуального радиовещания принципиально должны быть самодельными, а лучше и самостоятельно разработанными, но, разумеется, соответствовать нормам ГКРЧ на профессиональное вещательное оборудование. Это радиотехнический проект, и он направлен исключительно на подготовку грамотных радиоинженеров. Использование же в индивидуальном радиовещании промышленной передающей аппаратуры уничтожает саму суть проекта, саму идею практического изучения радиотехники и привлечения молодежи к ней и превращает его из инженерного и радиотехнического в журналистско-диджейский.

Выход в эфир - это бонус для технаря, самостоятельно собравшего вещательный радиопередатчик, это радость творчества, вдохновение от реализации плодов рук своих. А если нет плодов, то нет и бонуса. Поэтому берем паяльник. Ведь все, что показано на рис. 1, предстоит сделать самостоятельно. А лучше и самостоятельно разработать.

Передающий комплекс индивидуального радиовещания
Рис. 1. Структурной схеме приемника

Эта статья посвящена описанию функционального состава передающего радиотракта для индивидуального радиовещания, назначения всех входящих в него структурных звеньев и рекомендациям по их будущей разработке не только автором этой инициативы, но и всеми заинтересованными радиоинженерами, индивидуальными радиовещателями и радиолюбителями. В табл. 1 приведен разработанный автором на основании документов [2] и [3] перечень основных требований к передатчикам индивидуального радиовещания. Их необходимо выполнять при разработке, изготовлении и эксплуатации таких передатчиков.

Таблица 1

Параметр Значение
1 Диапазон рабочих частот1, кГц 1449-1602
2 Шаг сетки частот1, кГц 9
3 Уход частоты за 15 мин после 30 мин прогрева, не хуже ±2·10-6
4 Погрешность начальной установки частоты, Гц, не хуже ±5
5 Излучение 16K0A3EGN
6 Сохранение установленной частоты и вида излучения при многократном выключении и включении питания, а также при неосторожном обращении с органами управления Обязательно
7 Выходная мощность передатчика в режиме несущей, Вт:
7.1 для кабинетов физики или музеев с комнатной передающей антенной ≤1
7.2 для самодеятельных подростковых радиокружков и начинающих вещателей 10...25
7.3 для радиокружков центров детского технического творчества 25...50
7.4 для радиокружков технических колледжей, техникумов, а также личных 50...100
7.5 для радиокружков центров НТТМ, технических ВУЗов и опытных вещателей 100...250
7.6 для технических университетов и клубов индивидуального радиовещания 250...500
8 Подавление внеполосных излучений2,3, дБ, не менее 60
9 Подавление боковых составляющих на частотах, отстоящих на +9 и ±18 кГц от несущей, дБ, не менее 46
10 Подавление подаваемых на модулирующий вход сигналов частотой 9...25 кГц, дБ, не менее 46
11 Полоса модулирующего сигнала по уровню минус 3 дБ, Гц 50...8000
12 Глубина модуляции при коэффициенте нелинейных искажений 2,5 %, %, не менее 70
13 Входное сопротивление модулирующего монофонического входа, Ом 600±60
14 Чувствительность модулирующего монофонического входа при глубине модуляции 30 %, дБ (Вэфф) 0 (0,775)
15 Интервал регулирования чувствительности модулирующего входа, дБ ±6
16 Наличие индикатора глубины модуляции Желательно
17 Наличие встроенного сумматора стереоканалов (при наличии стереовхода) Желательно
18 Выполнение пп. 7-9 при активной составляющей сопротивления нагрузки4, Ом 12...300
19 Выполнение пп. 7-9 при реактивной составляющей сопротивления нагрузки4, Ом ±j300
20 Наличие индикатора тока антенны Обязательно
21 Наличие разъема для подключения коаксиального фидера с волновым сопротивлением 50 или 75 Ом при мощности 100 Вт и более Обязательно
22 Наличие зажима "Заземление" Обязательно
23 Продолжительность непрерывной работы на передачу при максимальной мощности и глубине синусоидальной модуляции 90% частотой 50...8000 Гц, ч, не менее 8
24 Коэффициент нагрузки радиокомпонентов по любому предельно допустимому параметру, %, не более 80

Примечания: 1. СЧ-передатчики для индивидуального радиовещания должны работать строго в радиовещательной сетке частот с шагом Э кГц. Наличие возможности установить органами управления другую частоту недопустимо.

2. См. Решение ГКРЧ от 24.05.13 № 13-18-03.

3. Измеряется на активной нагрузке 50 или 75 Ом при глубине модуляции 70%.

4. Обеспечивается настройкой согласующего устройства.

Радиопередача начинается в эфирной студии. В центрах научно-технического творчества молодежи (НТТМ) и детского технического творчества, в технических ВУЗах и колледжах это может быть отдельное помещение, оборудованное по всем канонам акустики и оснащенное самой совершенной студийной аппаратурой, например, как описано в статьях [4, 5].

В самодеятельных радиокружках и в домашних условиях эфирная студия может быть оборудована в маленьком закутке, на стенах которого за спиной ведущего для звукоизоляции висит ковер, на кронштейне установлен микрофон, а на журнальном столике - эфирный микшерный пульт. Возможен также вариант студии без такого пульта, когда все его функции выполняет программное обеспечение эфирного компьютера.

В этом случае системный блок компьютера с его шумящими вентиляторами необходимо вынести за пределы зоны чувствительности эфирного микрофона или использовать специальный шумостойкий динамический микрофон Shure SM7B [6]. И вообще, для индивидуального радиовещания лучше использовать динамические микрофоны. Работать в домашних и других, не оборудованных звукопоглощением, "студиях" с конденсаторными микрофонами не рекомендуется по причине их восприимчивости к постороннему шуму.

При любом варианте оборудования эфирной студии на ее выходе должен быть получен парафазный стереосигнал с уровнем 0 дБмВт (0,775 Вэфф на нагрузке 600 Ом).

Поскольку студийный комплекс находится в непосредственной близости от радиопередатчика и передающей антенны, необходимо позаботиться, чтобы в эфирном пульте имелись входные фильтры подавления радиопомех, чтобы он был экранирован, а все межблочные звуковые цепи выполнены симметричными относительно общего провода витыми парами проводов в экране. Использовать несимметричные соединительные линии (одиночные провода в экране) в данном случае недопустимо.

Особенное внимание на это следует обратить электрогитаристам. Как правило, выходы дешевых массовых пред-варительныхусилителей для электрогитар и устройств обработки гитарного звука выполнены несимметричными.

При попытке подключить их к эфирному пульту наводки от передатчика могут привести к самовозбуждению аппаратуры или к сильному искажению звука. Этим же недостатком страдают и самодельные гитарные "примочки".

Сумматор стереосигналов. Поскольку АМ-радиовещание - монофоническое, то поступающие из эфирной студии стереосигналы (а все студийное оборудование выпускают стереофоническим) приходится преобразовывать в монофонические, суммируя оба стереоканала. Сумматор может быть выполнен либо на резисторах, либо на операционном усилителе. Обращаю внимание, если хотите получить натуральное "живое" звучание, складывайте аналоговые сигналы. Цифровые технологии здесь излишни.

Как правило, сумматор стереоканалов входит в состав АМ-процессора. Но если этот процессор программный, то сумматор стереоканалов должен войти в состав модулятора передатчика. На структурной схеме, изображенной на рис. 1, им должен быть оснащен вход УМЗЧ.

АМ-процессор - весьма сложный прибор, применяемый исключительно в радиовещании. У него несколько задач:

- предкоррекция частотных искажений, вносимых трактом модуляции передатчика;

- уменьшение пик-фактора звуковых сигналов, что улучшает их разборчивость в шуме эфира, а также увеличивает среднюю глубину модуляции передатчика;

- создание индивидуального интонационного портрета радиостанции;

- создание тембра звучания радиопередач, приятного для слушателей;

- подготовка модулирующего сигнала к ограничению его полосы частот до 50...8000 Гц.

Наиболее простая реализация АМ-процессора - многополосный компрессор (семь или восемь частотных полос в интервале от 50 до 8000 Гц) с разными параметрами компрессии в каждой полосе. Частотные границы полос задают жестко либо фильтрами одинаковой добротности (в этом случае получится семь полос), либо фильтрами с линейно нарастающей с повышением центральной частоты добротностью (в этом случае полос будет восемь). Последнее позволяет при монотонной фазовой характеристике более точно выстраивать тембральную кривую звучания выходного сигнала.

Нижние, средние и верхние частоты фильтров семиполосного процессора указаны в табл. 2. Их значения выбраны согласно положениям психоакустики. Они дают возможность регулировать интенсивность и насыщенность звуковых колебаний разных частот, ответственных в ассоциативном восприятии человека за те или иные эмоции и настроения. Семь частотных полос с различной компрессией в каждой - это минимальное их число, при котором можно выделять особенности женского и мужского голоса и интонации речи, делать звук приятным или раздражающим, ласковым, нежным или холодным, умиротворяющим или тревожным, доверительным или вызывающим сомнения в услышанном.

Таблица 2

Номер полосы 1 2 3 4 5 6 7
Частота, Гц Нижняя 50 103 213 440 909 1876 3875
Средняя 72 148 306 632 1306 2696 5568
Верхняя 103 213 440 909 1876 3875 8000

ФНЧ с частотой среза 8 кГц. Полоса передаваемых звуковых сигналов 50...8000 Гц выбрана в соответствии с особенностями восприятия звуков человеческими ушами, положениями психоакустики. Она достаточна для естественной передачи звучания большинства музыкальных инструментов и вокала. В вещательных радиостанциях диапазонов длинных, средних и коротких волн она реализуется излучением 16K0A3EGN. В эфире такой сигнал занимает полосу шириной 16 кГц.

Из этих же соображений в диапазонах длинных и средних волн для вещательных радиостанций выбрана сетка рабочих частот с шагом 9 кГц (защитный интервал 2 кГц при размещении радиостанций через два шага сетки - 18 кГц).

За пределами полосы пропускания ФНЧ должен быть обеспечен резкий спад его АЧХ с затуханием не менее 46 дБ на частоте 9 кГц, где может находиться несущая какой-либо дальней радиостанции. Это достижимо с помощью LC-фильтра Кауэра не ниже шестого порядка.

Усилитель мощности звуковой частоты (УМЗЧ) должен обеспечивать среднюю выходную мощность 15...20 % выходной мощности передатчика и приблизительно 70 % этой мощности - пиковую. Если УМЗЧ выполнен на лампах [7-10], то коэффициент трансформации его выходного трансформатора должен быть выбран так, чтобы на пиках модуляции выходное напряжение УМЗЧ могло бы увеличиваться без искажений в 1,8...2 раза.

В случае использования УМЗЧ на транзисторах или интегральных схемах его мощность должна быть равна 70 % выходной мощности передатчика. Учитывая эту особенность, разумно рассмотреть вариант построения УМЗЧ для модулятора с двухтактной трансформаторной выходной ступенью на "токовых" телевизионных лампах и с предварительными ступенями на интегральных операционных усилителях и транзисторах. Для передатчиков мощностью до 50 Вт вполне подойдут и лампы 6П14П (EL84), а для более мощных - 6П3С (6L6GC, 5881 и KT66).

Сумматор напряжения складывает напряжение питания анода и экранной сетки ламп выходной ступени передатчика с модулирующим напряжением. Существуют как последовательная, так и параллельная схемы суммирования. Последовательная проще и содержит меньше элементов, но при этом модуляционный трансформатор работает с подмагничиванием и на нем развивается напряжение, достигающее удвоенного, а на холостом ходу и утроенного постоянного анодного напряжения. Такие модуляционные трансформаторы, выполненные радиолюбителями в домашних условиях, склонны к пробоям, способным вызвать серьезные повреждения конструкции передатчика вплоть до пожара. Параллельное суммирование требует вдвое больше намоточных изделий, но не имеет перечисленных недостатков. Мало того, оно позволяет использовать унифицированные дроссели и трансформаторы, выпускаемые серийно и имеющиеся в свободной продаже. Подробному описанию такого модулятора и методики его расчета посвящена статья [11].

Источник питания анода и экранной сетки лампы выходной ступени передатчика может быть трансформаторным или импульсным. Его мощность должна быть достаточной для питания выходной ступени передатчика и, возможно, УМЗЧ. Для питания маломощных узлов следует использовать другой источник, поскольку этот, подвергаясь сильнейшим изменениям нагрузки при модуляции, не может обеспечить необходимую для этих узлов стабильность напряжения.

При мощности модулятора 100 Вт и более напрашивается объединение источника питания выходной ступени передатчика, УМЗЧ и сумматора напряжения в импульсный источник питания с изменяющимися по закону модуляции выходными напряжениями. На рис. 2 показана возможная структурная схема такого источника.

Передающий комплекс индивидуального радиовещания

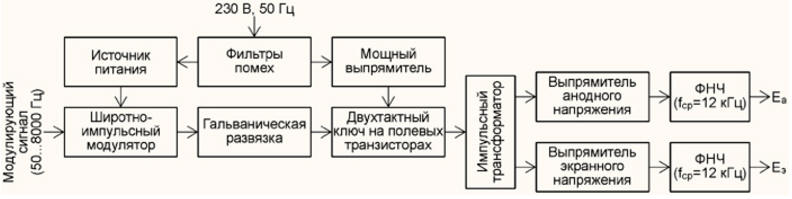

Рис. 2. Структурная схема источника

Сигнал модуляции, прошедший ФНЧ с частотой среза 8 кГц, поступает на широтно-импульсный модулятор. С его двухтактного выхода через узел гальванической развязки на двухтактный ключ на мощных полевых транзисторах поступают две смещенные на полпериода повторения последовательности прямоугольных импульсов с регулируемой по закону модуляции скважностью. Амплитуду этих импульсов, снимаемых с выходов ключей, повышают с помощью импульсного трансформатора до необходимых для получения анодного и экранного напряжения значений. Затем эти импульсы выпрямляют.

Ввиду отсутствия достаточно высоковольтных быстродействующих выпрямительных диодов, возможно, потребуется разделить вторичные обмотки импульсного трансформатора на несколько секций и предусмотреть для этих секций отдельные выпрямители. Нужное анодное и экранное напряжение получают в этом случае сложением выпрямленного напряжения нескольких секций.

Задача выходных ФНЧ - подавить помехи, частота которых лежит вблизи частоты преобразования и ее гармоник, не исказив АЧХ модуляционного тракта. Поэтому частота среза этих ФНЧ должна быть как минимум в полтора раза выше максимальной частоты модуляции.

Частота преобразования должна быть выбрана достаточно высокой, чтобы ФНЧ могли эффективно подавить ее не менее чем на 70 дБ. Для уменьшения комбинационных помех задающий генератор преобразователя должен быть синхронизирован с синтезатором рабочей частоты передатчика. При использовании синтезатора, описанного в [12], частота преобразования может быть равной 45 или 90 кГц.

Хоть такой модулятор и кажется сегодня слишком сложным, его разработка вполне доступна радиолюбителям высокой квалификации, не говоря уж о радиоинженерах, которые не прочь и дома взять в руки паяльник. Ведь в каждом компьютере имеются почти такие же устройства - импульсные блоки питания мощностью несколько сотен ватт. Они надежны и производятся массово. Нужно только хорошо развязать сигнальные цепи от мощных транзисторов оптронами и намотать импульсный повышающий трансформатор с хорошей изоляцией между обмотками. Правда, такой импульсный источник-модулятор придется очень хорошо экранировать и фильтровать входные и выходные цепи.

Синтезатор рабочей частоты должен обеспечить ее относительную стабильность не хуже 2·10-6, точность установки не хуже 5 Гц, перестройку с шагом 9 кГц в интервале 1449 - 1602 кГц. Синтезатор, описанный в [12], был разработан специально для этого. Он имеет мощный двухфазный выход (60 В, 0,4 А) и не требует предварительных ступеней усиления сигнала при построении АМ-передатчиков мощностью до 100 Вт в режиме несущей. В настоящее время автором ведется разработка синтезатора с мощным четырехфазным выходом (100 В, 2 А), предназначенного для вещательных передатчиков мощностью до 500 Вт. Он имеет отдельный высокостабильный (5·10-7) образцовый генератор, который описан в [13].

Выходную ступень передатчика можно выполнить на "токовых" лучевых тетродах 6П31С, 6П36С, 6П41С, 6П43П, 6П44С, 6П45С или на металлокерамических тетродах 6П37Н-В, ГС-36Б, ГУ-74Б в импульсных режимах классов D и Finv с использованием параллельной схемы анодного питания и двойным П-контуром в качестве колебательной системы. Наиболее сложный узел выходной колебательной системы передатчика - катушка индуктивности. В статье [14] подробно изложено, как сделать такую катушку буквально из подручных средств, которые всегда есть у радиолюбителя.

Выходные ступени упомянутых выше синтезаторов рассчитаны на импульсное возбуждение перечисленных радиоламп по цепи катода. В первом случае поочередно открываются две лампы (двухфазное суммирование мощности в цепи анода), во втором случае - четыре лампы (двухфазно-двухтактное суммирование).

Использование ламп в выходной ступени вещательного передатчика обусловлено необходимостью его длительной работы в любых погодных условиях, в том числе во время сильного ветра, грозы и при наличии высоких потенциалов статического электричества на антенне и высоковольтных импульсных разрядов. При использовании транзисторов необходимы весьма сложные системы их защиты от неблагоприятных факторов, при использовании же ламп передатчик сильно упрощается.

Амплитудная модуляция производится в выходной ступени передатчика изменением анодного и экранного напряжения. Этот способ прост и наиболее энергетически выгоден. Физика работы и практические расчеты выходных ступеней передатчиков с анодноэкранной модуляцией подробно рассмотрены в [15].

Цепь согласования с антенной. Ее первая задача - компенсация реактивной составляющей входного сопротивления антенны с помощью последовательно соединенных с ней удлинительной катушки индуктивности и "гирлянды" конденсаторов, отводы от точек соединения которых можно переключать. Для компенсации емкостной составляющей удлинительная катушка включается в цепь, а для компенсации индуктивной - исключается из нее. В обоих случаях компенсацию выполняют переключением конденсаторов "гирлянды". Ступенчатое согласование здесь вполне приемлемо, поскольку добротность антенного контура невелика, а оставшуюся "мелочевку" выбирают П-контуром.

Вторая задача - трансформация активной составляющей входного сопротивления антенны в оптимальное сопротивление нагрузки выходной ступени передатчика. Для этого используют многопозиционный емкостный делитель напряжения, установленный на выходе П-контура в качестве его выходного конденсатора. Точную настройку выполняют переменным входным конденсатором П-контура.

Поскольку номенклатура антенн, используемых на средних волнах в любительских условиях, невелика, емкостный делитель, имеющий не более шести отводов, обеспечит работу с антеннами, имеющими активную составляющую входного сопротивления 18, 30, 50, 75, 150 и 300 Ом.

Такое построение выхода передатчика имеет интересное свойство. В результате перераспределения тока между выходной емкостью делителя напряжения и сопротивлением нагрузки при подключении к выводу "18 Ом" делителя нагрузки с меньшим активным сопротивлением (вплоть до 8,3 Ом) сохраняется почти неизменной выходная мощность. Устройство как бы само подстраивается под нагрузку. Эффект проявился при расчете цепи согласования, затем был подтвержден при компьютерном моделировании и проверен на реальном передатчике.

Индикатор настройки антенны необходим для контроля настройки выходной колебательной системы передатчика на рабочую частоту и настройки цепи согласования с антенной на максимальную отдаваемую мощность. Состоит из ВЧ-трансформатора тока антенны, детектора и собственно индикатора. Поскольку точное измерение тока антенны и выходной мощности передатчика не требуется (да это и невозможно при неизвестном точно сопротивлении излучения антенны), нет смысла использовать измерительные приборы. Нужны простота наблюдения показаний и их наглядность по принципу "больше-меньше". С этой задачей неплохо справляются электронно-световые индикаторы настройки - радиолампы 6Е5С, 6Е1П или их зарубежные аналоги ЕМ11, ЕМ84.

О конструкции измерительного трансформатора и индикатора, специально разработанной для передатчиков индивидуального радиовещания, рассказано в [16].

Антенно-фидерная система. В диапазонах средних и длинных волн в радиовещании используют радиоволны вертикальной поляризации. Реализовать антенны с чистой вертикальной поляризацией излучения в бытовых условиях довольно сложно. Немногим под силу натянуть строго вертикально провод длиной 50 м вдали от окружающих предметов и зданий. Поэтому у большинства непрофессиональных антенн средних волн поляризация смешанная, с преобладанием горизонтальной.

В качестве материала для проволочного полотна антенны и ее противовесов очень удобно использовать сталемедную проволоку БСМ-1 диаметром от 2,5 до 4 мм (оптимально - 3 мм). Она сочетает прочность стали на разрыв и высокую электропроводность поверхностного слоя меди толщиной 0,15...0,25 мм.

Благодаря скин-эффекту высокочастотный ток течет по медной поверхности провода, а его стальная сердцевина не портит работу антенны.

Вот, например, варианты антенн, которые целесообразно устанавливать в городе или на загородном участке:

- пологий наклонный луч (угол менее 40о) - провод длиной 35...50 м, закинутый на соседнее высокое дерево. Заземление - закопанное в землю ведро или железная бочка, стальная обсадная труба водоносной скважины или железный забор вокруг участка. Реактивная составляющая входного сопротивления - емкостная. Активная - в интервале 10...20 Ом;

- крутой наклонный луч (угол более 60о) - провод длиной 50, а то и 70 м, закрепленный за угол соседней многоэтажки или на высокую трубу местной котельной. Заземление - закопанная в землю стальная труба водопровода дачного поселка. Реактивная составляющая входного сопротивления - индуктивная. Активная - в интервале 30...60 Ом;

- горизонтальная "треххвостка" длиной 45...50 м между крышами соседних пятиэтажек - трехпроводный луч, расходящийся узким веером от точки питания. Заземление - на заземляющий контур здания или на систему водопроводных труб. Реактивная составляющая входного сопротивления близка к нулю. Активная - около 20...30 Ом;

- наклонная "треххвостка" длиной 45...50 м (угол 40...50°) с крыши пятиэтажки на крышу 17-22-этажного здания. Несколько горизонтальных противовесов на соседние пятиэтажки. Реактивная составляющая входного сопротивления близка к нулю. Активная - около 30...50 Ом;

- телескопический штырь высотой 24 м с емкостной "звездочкой" из восьми лучей по 3 м каждый на конце. Заземление - на заземляющий контур здания и несколько горизонтальных противовесов по 50 м каждый. Если антенна стоит на земле, то заземление - четыре трехдюймовые стальные трубы длиной по 3 м, вкопанные в землю вертикально в вершинах квадрата 10x10 м с антенной в центре и соединенные по диагоналям широкими медными лентами. Глубокие ямы для труб делают садовым буром с надставленной ручкой. Реактивная составляющая входного сопротивления - емкостная. Активная составляющая - 12...18 Ом;

- горизонтальный, немного провисающий провод длиной 85...100м, натянутый на соседнее здание. Высота подвеса - 20...25 м. Заземление - заземляющий контур здания или система водопроводных труб. Реактивная составляющая входного сопротивления - индуктивная неболее 150 Ом. Активная составляющая - 200...300 Ом. Вообще-то, активная составляющая входного сопротивления антенны-вибратора длиной полволны, запитанной с конца, в свободном пространстве должна достигать нескольких килоом. Но из-за низкого расположения (менее λ/8) и влияния земли она не будет более 300 Ом.

Этот перечень можно продолжать. Но в любом случае активная и реактивная составляющие входного сопротивления более-менее работоспособных антенн не превысят по абсолютному значению 300 Ом, а активная составляющая не упадет ниже 12 Ом.

Все упомянутые антенны объединяет то, что их подключают к зажиму "Антенна" передатчика непосредственно или коротким отрезком провода. Фидер у них отсутствует. Разумеется, при этом шасси передатчика должно быть заземлено или к нему должна быть подключена система противовесов. Тем не менее следует предусмотреть возможность подключения к передатчику нагрузки коаксиальным фидером с волновым сопротивлением 50 или 75 Ом. Проводить измерения выходной мощности и побочных излучений следует в коаксиальном тракте.

Желающие могут промоделировать указанные антенны с помощью программы MMANA, задавшись проводимостью почвы 4 мСим/м для города и около 10 мСим/м для сельской местности в среднерусской полосе. Если поблизости есть болото или неглубоко грунтовые воды, можно смело брать от 20 до 50 мСим/м.

Система противовесов и заземление - неотъемлемая часть передающего комплекса средних волн. Сначала о противовесах. На средних волнах традиционно принято называть антеннами их активные вибраторы, поскольку все они весьма протяженные и проволочные. При этом часто забывают, сам по себе вибратор излучать не может, а электромагнитное поле разворачивается в ближней зоне между вибратором и противовесами. О важности противовесов не лишне напомнить еще раз.

Для эффективного излучения противовесы должны быть резонансными (длиной λ/4), расположенными горизонтально или наклонно под небольшим углом вниз от точки питания антенны. Например, если точка питания антенны расположена на крыше пятиэтажного дома, то противовесы могут опускаться с крыши вниз под углом 10...30о. На концах противовесов при работе передатчика имеется высокое высокочастотное напряжение (неоновая лампа рядом с ними ярко горит). Поэтому они должны заканчиваться гирляндами не менее чем из трех изоляторов и через них крепиться оттяжками к невысоким столбам, деревьям или крышам одно-двухэтажных зданий, расположенным в радиусе 50...80 м от основания антенны. Категорически запрещено в качестве опор для крепления антенн или противовесов использовать конструктивные элементы линий электропередач. Это опасно для жизни.

Чем больше противовесов, тем ниже высокочастотное напряжение на конце каждого из них и тем меньше потери в антенной системе. В идеале эффективная передающая антенна должна иметь шесть-восемь противовесов. Но иногда бывает достаточно и двух.

Теперь о заземлении. Оно защищает передатчик и его оператора от высокого статического и импульсного напряжения (на протяженных проволочных антеннах достигающего 250000 В), возникающего при сильном ветре и при грозовых разрядах. Кроме того, выполняя функцию противовеса, заземление увеличивает эффективность излучения. Заземление корпуса аппаратуры обеспечивает электробезопасность при возможных пробоях изоляции питающих и других высоковольтных цепей. Один из возможных вариантов заземления очень подробно рассмотрен в статье [17].

Реализовать функции защиты от статического электричества и атмосферных разрядов можно четырьмя способами:

1. Использовать в передатчике индуктивную связь антенны с колебательной системой, второй вывод катушки связи при этом должен быть соединен с зажимом "Заземление".

2. Соединить зажим "Антенна" с зажимом "Заземление" дросселем, имеющим на рабочей частоте индуктивное сопротивление в 10...15 раз больше сопротивления излучения антенны. Дроссель должен обеспечивать стекание с антенны статических зарядов. На практике достаточно его намотать проводом ПЭТВ-0,5.

3. Подключить между зажимами "Антенна" и "Заземление" передатчика шунтирующий резистор, например МЛТ-2, сопротивлением 20...30 кОм. Такое решение приемлемо для передатчиков мощностью до 10...15 Вт, работающих на низко расположенные антенны. Например, если антенна установлена ниже крыш высоких соседних зданий, они выполняют функцию молниеотводов. Резистор хорошо защищает от статических зарядов, но не всегда эффективен против импульсных наводок при близких грозовых разрядах.

4. Установить между зажимами "Антенна" и "Заземление" передатчика разрядник, пробивное напряжение которого ниже, чем номинальное напряжение выходного разделительного конденсатора. Учитывая электрическую прочность воздуха 3000 В/мм, при номинальном напряжении конденсатора 2500 В зазор в разряднике должен быть не более 0,8 мм. Желательно применять разрядник с большим числом параллельных искровых промежутков, как это делалось, например, в телеграфных аппаратах Морзе, которые работали в СССР на железнодорожном транспорте до середины 60-х годов прошлого века (рис. 3).

Передающий комплекс индивидуального радиовещания

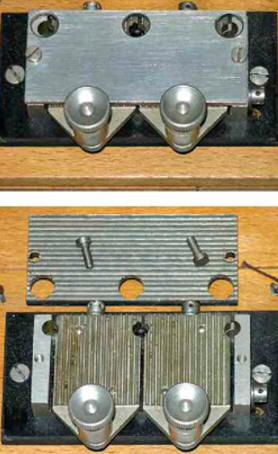

Рис. 3. Телеграфный аппарат Морзе

Монитор своего передатчика - громкоговорящий детекторный приемник, настроенный на рабочую частоту вещания. Он питается энергией поля передающей антенны и начинает работать автоматически с включением передатчика. Необходим для контроля качества сигнала, вышедшего в эфир. Закон о СМИ требует записывать и хранить копии всех выпущенных в эфир передач в течение месяца, а в случае использования радиостанции индивидуального радиовещания для оповещения населения при устранении чрезвычайной ситуации - в течение года. Поэтому монитор просто необходим. Один из его вариантов описан в статье [18]. Там же даны рекомендации по его установке и применению для контрольной записи радиопередач.

Рекордер контрольной записи радиопередач может быть либо самостоятельным промышленным устройством, либо программой на компьютере, работающей на запись параллельно с вещанием через вторую звуковую карту. Главное, чтобы в его памяти уместились все радиопередачи, сделанные за месяц. Записывать вещательный АМ-сигнал имеет смысл в один монофонический канал с 16-разрядной оцифровкой при частоте квантования 22,05 кГц.

Литература

  1. Комаров С. Любительское (свободное) радиовещание: история, проблемы, возможности. - Broadcasting - Телевидение и радиовещание, 2006, № 2, с. 56, 57. - URL: http:// www.cqf.su/arb_step1.html.
  2. ГОСТ Р 51742-2001. "Передатчики радиовещательные стационарные с амплитудной модуляцией диапазонов низких, средних и высоких частот. Основные параметры, технические требования и методы измерений". - URL: http://docs.cntd.ru/document/ gost-r-51742-2001.
  3. Решение Государственной комиссии по радиочастотам при Минкомсвязи России от 24 мая 2013 г. № 13-18-03 "Об утверждении Норм17-13, Норм18-13, Норм 19-13, Норм 2413". - URL: http://www.garant.ru/products/ ipo/prime/doc/70302998/.
  4. Комаров С. Строительство студий. - URL: http://www.radiostation.ru/begin/studios.html.
  5. Комаров С. Оснащение студий. - URL: http://www.radiostation.ru/begin/studios2. html.
  6. Shure SM7B. Руководство пользователя. - URL: http://www.attrade.ru/cat_files/ sm7b.pdf.
  7. Комаров С. Ламповые УМЗЧ на трансформаторах ТАН. - Радио, 2005, №5, с. 16-20.
  8. Комаров С. УМЗЧ на "телевизионных" лампах с трансформаторами ТН. - Радио, 2005, № 12, с. 20-22; 2006, №1,с.18,19.
  9. Комаров С. Дифференциальный выходной трансформатор в двухтактных ламповых УМЗЧ. - Радио, 2006, №4, с. 16-19; № 5, с. 16-18.
  10. Комаров С. Ламповый оконечный двухтактный усилитель на 6Н23П и 6П43П. - Радио, 2008, № 8, с. 49, 50; № 9, с. 45-48; № 10, с. 47,48.
  11. Комаров С. Параллельный анодноэкранный модулятор. - Радио, 2015, № 4, с. 30-33.
  12. Комаров С. Средневолновый радиовещательный синтезатор частоты. - Радио, 2012, № 9, с. 19-23; № 10, с. 21 -23.
  13. Комаров С. Генератор двух образцовых частот для синтезаторов вещательных передатчиков. - Радио, 2014, № 6, с. 23- 25.
  14. Комаров С. Самодельные ребристые каркасы для катушек передатчика. - Радио, 2015, № 5, с. 33.
  15. Агафонов Б. С. Теория и расчет радиотелефонных режимов генераторных ламп. - М.: Советское радио, 1955. - URL: http://www.radiostation.ru/home/books/ Telefonnye_rezhimy_generatornyh_lamp.djvu.
  16. Комаров С. Индикатор настройки передатчика на основе "зеленого глаза". - Радио, 2015, № 7, с. 30,31.
  17. Комаров С. Устройство заземления для средневолновой передающей антенны индивидуального радиовещания. - URL: http:// www.cqf.su/technics8-1.html.
  18. Комаров С. Детекторный монитор СВ радиовещательного передатчика. - Радио, 2015, № 8, с. 29-31.

Автор: С. Комаров
