www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Радиолюбительские технологии связи на основе VoIP

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Стремительное развитие телекоммуникационных систем с использованием сети Интернет в конце 90-х годов прошлого и начале нынешнего веков создало прецедент для появления новых направлений радиолюбительской связи. Рождение IP-телефонии и дальнейшее совершенствование протоколов цифрового кодирования и передачи речи на любые расстояния стало отправной точкой идеи совмещения достоинств радиосвязи и возможностей современных сетевых технологий Voice Over Internet Protocol (VoIP).

На прошедшей в сентябре прошлого года в г. Бердске (Новосибирская обл.) Седьмой конференции радиолюбителей Сибири был представлен новый вид любительской радиосвязи - Echolink, эксперименты с которым ведутся на УКВ через специальный шлюз VHF- Internet, установленный на коллективной радиостанции UA90XC в Академгородке г. Новосибирска.

VoIP в радиолюбительской практике

Альтернативное направление любительской радиосвязи стало активно развиваться на Западе с 1997 г. и к сегодняшнему дню достигло глобальных масштабов [1]. К сети Интернет было подключено большое количество KB и УКВ репитеров и симплексных ретрансляторов в разных странах мира. Радиолюбители получили возможность общения друг с другом независимо от прохождения, как через компьютер, так и без его непосредственного использования - работая на переносных или мобильных VHF/UHF трансиверах.

По ряду объективных причин Россия, вплоть до 2002 г., практически не была представлена ни в одной из систем радиолюбительской связи с использованием VoIP технологий. В первую очередь это связано с пока еще малой доступностью Интернет-сервиса за пределами крупных городов и высокой стоимостью провайдерских услуг.

Однако существуют и сугубо психологические причины низкой мотивации русских спортсменов коротковолновиков к освоению и внедрению VoIP технологий в практику связи. К сожалению, плен сложившихся годами психологических стереотипов иногда является непреодолимым препятствием к восприятию новых идей. Конечно, Интернет-QSO не принимаются в зачет по DXCC и при работе в контестах, но ведь радиолюбительское движение многогранно и не может сводиться только к спортивным аспектам.

С другой стороны, сегодня уже никто не ставит под сомнение целесообразность и удобство использования УКВ репитеров как вспомогательных средств любительской связи. Если репитер подключить к сети Интернет и зарегистрировать в одной из существующих международных VoIP систем, он становится средством не только местной, но междугородной и международной высококачественной связи. При этом каждый пользователь может по собственному желанию подсоединять или отключать желаемых корреспондентов, работать через репитеры в других городах и странах, просто посылая соответствующие DTMF коды со своей переносной станции. Это особенно полезно для молодых радиолюбителей 3 - 4 категорий, которые, не нарушая инструкции, могут приобрести языковые навыки проведения QSO с зарубежными корреспондентами.

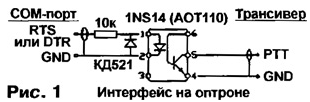

Практическая реализация радиолюбительских VoIP систем связи очень проста и доступна даже начинающим радиолюбителям. Достаточно иметь компьютер со звуковой картой, гарнитурой и возможностью подключения к сети Интернет При желании создать местный симплексный радиочастотный линк, достаточно соединить свой компьютер с любительской УКВ радиостанцией по следующей схеме: выход НЧ приемника (гнездо наушников) подключают к гнезду "Line In" звуковой платы, микрофонный вход передатчика к гнезду "Line Out" звуковой платы, разъем РТТ радиостанции через интерфейс сопряжения соединяют с СОМ-портом компьютера. В качестве интерфейса управления прием/передача можно использовать простую схему с оптроном (см. рис. 1). Этот интерфейс без переделки может быть использован также для работы цифровыми видами связи (RTTX PSK31, SSTV).

Радиолюбительские технологии связи на основе VoIP

В настоящее время на основе технологии VoIP работает несколько систем связи. Наиболее известны из них IRLP, i-Link, e-QSO и Echolink.

Система IRLP (Internet Radio Link Project) [2] была создана в 1997 г. в Канаде Давидом Камероном (VE7LTD) и получила распространение в 2000-2001 гг. Программно она реализована на платформе Linux и представляет собой объединенную сеть репитерных узлов в разных городах мира. В отличие от других систем, доступ в которые возможен как через сетевой персональный компьютер, так и по радиоканалу, IRLP функционально ориентирована на работу только из эфира. Ее пользователи (как правило, члены местных IRLP-клубов) имеют специальный DTMF идентификатор входа, без которого вход в систему невозможен. По этой причине IRLP не получила широкого распространения.

Одним из пионеров развития любительских VoIP технологий была система l-Link[3], созданная Гримом Барнесом (MOCSH). Структурно она была упрощенным прототипом современной системы Echolink, но в отличие от последней требовала схемотехнически более сложного специализированного ASCII-интерфейса на базе Р1С-контроллера. Это обстоятельство значительно ограничивало возможности радиолюбителей организовывать на базе l-Link радиочастотные шлюзы. Однако, благодаря возможности компьютерного входа в систему через сеть Интернет, l-Link, вплоть до 2002 г., пользовался большой популярностью у западных радиолюбителей. С появлением Echolink система практически прекратила свое существование.

Система e-QSO [4] была создана в Великобритании Паулом Девисом (M0ZPD). По популярности занимает второе место после Echolink. Отличается простотой программного обеспечения (600 Кб), минимальными требованиями к компьютеру и операционной системе, не требует специальных настроек сетевой защиты (firewall). Монитор программы отображает перечень индивидуальных e-QSO серверов и конференций, подключенных в данный момент к системе. Они носят название комнат (rooms). Пользователь может по желанию подключаться к любой комнате и проводить QSO с имеющимися там корреспондентами. Возможна также организация собственной комнаты, имеющей местный радиочастотный шлюз. С сентября 2002 г. по май 2003 г. такой симплексный e-QSO радиошлюз работал в г. Новосибирске на частоте 145.525 МГц в круглосуточном режиме под позывным UA90XC-L. С мая месяца 2003 г. этот шлюз был подключен на постоянной основе к системе Эхолинк, где до сего времени практически в единственном числе представляет Российскую Федерацию.

Echolink - на сегодня самая совершенная система радиолюбительской VoIP связи [5]. Достаточно сказать, что с 2002 г. общее число зарегистрированных в ней радиолюбителей уже перевалило за 120 тысяч. Ежедневно, в онлайне находятся от 1500 до 3000 тысяч позывных со всего мира, включая репитеры, радиолинки и тематические конференции. Разработчик системы Джонатан Тейлор (K1RFD). Программное обеспечение имеет очень много достоинств по сравнению с вышеупомянутыми системами. В первую очередь это усовершенствованный протокол передачи речи и наличие расширенных возможностей управления функциями программы через радиоканал. Если радиолюбитель находится в зоне уверенного приема ретранслятора, ему не надо делать общий вызов на частоте.

Благодаря встроенному синтезатору речи программа передает в эфир позывные всех подключающихся станций. Предусмотрена возможность активного запроса информации о перечне подсоединенных станций путем передачи пользователем DTMF кода 08. Можно также произвольно устанавливать соединение с желаемыми станциями или репитерами. Для этого необходимо знать номерузла (node number) станции и ввести его с DTMF клавиатуры. После завершения QSO для отсоединения от станции достаточно передать символ #. Наличие встроенного цифрового магнитофона, активируемого по VOX, дает возможность вести голосовой журнал проводимых QSO, конференций или круглых столов с фиксацией времени и позывных. Просматривать журнал подключений и управлять состоянием программы можно не только через радиоканал, но и по сети Интернет с удаленного компьютера через встроенную активную web-страничку.

Более подробную информацию на русском языке о системе Эхолинк и настройках программы можно получить на web-страничке "Эхолинк в Новосибирске" по адресу http://echolink.amel.nsc.ru . Там же организован форум, где можно задать вопросы и получить консультации по интересующим вопросам. Доступен также обновляемый каждые 5 минут список всех подключенных к Эхолинк станций с номерами их узлов.

Пятимесячный опыт онлайновой работы новосибирского эхолинка показал очень высокую активность русскоязычных корреспондентов из всех стран мира. На постоянной основе проводятся тематические круглые столы с американскими, канадскими и финскими радиолюбителями по конструированию и расчету KB и УКВ антенн, техническому обеспечению УКВ полевых дней (VE3XAX), современным аспектам цифровой связи на KB (W2/UR5LCM), конструированию аппаратуры на 23 см (0H2NC), разработке дополнительных программных функций системы Эхолинк (VE3IVM). Активны также англо- и испаноговорящие радиолюбители.

В заключение хочется выразить надежду на пробуждение интереса и более активное освоение российскими радиолюбителями новых комбинированных видов связи с использованием IT технологий.

Авторы: Юрий Чередниченко (UA90FC), Иван Бурый (RW90X), г. Новосибирск; Радио №3 2004

Принципы работы программ eQSO и Echolink с линками

Работая в системах eQSO и Echolink, мною сделано несколько интересных наблюдений о том, как работают две популярные радиолюбительские программы eQSO и Echolink на базе операционной системы MS Windows ХР, через какие порты они работают, с какими удаленными ресурсами они соединяются и что при этом происходит? Для анализа потоков данных мною использовалась программа TCPView v.2.31 (http://www.sysinternals.com/). С помощью этой программы очень хорошо видно какие адреса и порты открыты и по каким происходит соединение относительно локального (вашего) и удаленного компьютеров.

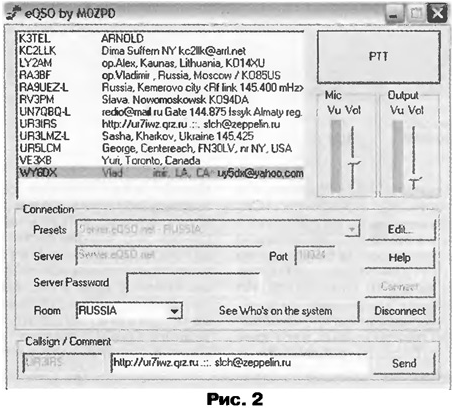

1. Работа программы eQSO v. 1.20.10 eQSO - это программа для радиолюбительской VoIP связи через Интернет (рис. 2). Программа проста в обращении и не требует регистрации.

Радиолюбительские технологии связи на основе VoIP

Свою популярность она получила тем, что использует TCP протокол, исключающий потерю данных при их передаче. Информация, полученная при анализе работы программы eQSO, приведена ниже.

Радиолюбительские технологии связи на основе VoIP

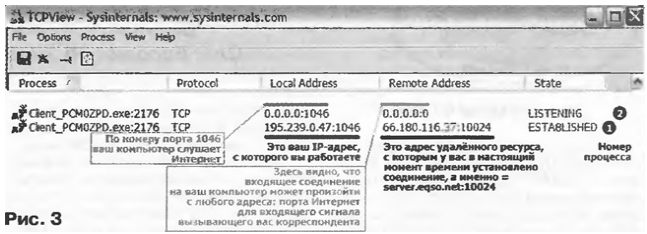

При работе программа eQSO создает (открывает) два процесса (рис. 3):

  • первый процесс держит соединение с удаленным ресурсом (сервером), с которым у вас в настоящий момент времени произошло соединение;
  • второй процесс "слушает" Интернет по локальному порту 1046 на вашем компьютере.

Оба процесса, после запуска их на локальной машине, выбирают любой свободный порт (начиная примерно с 1024 и выше). Этот порт может быть только единым для обоих процессов. В нашем примере это порт 1046. При других запусках программа может выбрать и открыть любой другой порт. Так, например, у автора номер открываемого порта, при разных запусках программы eQSO, был следующим: 1044, 1051, 1054 или др.

Оба процесса этой программы работают по протоколу TCP. Из этого следует, что программа eQSO может с успехом использоваться в локальных сетях, если ваш компьютер (рабочая станция) находится за Firewall сервера.

2. Работа программы EchoLink v. 1.7.863

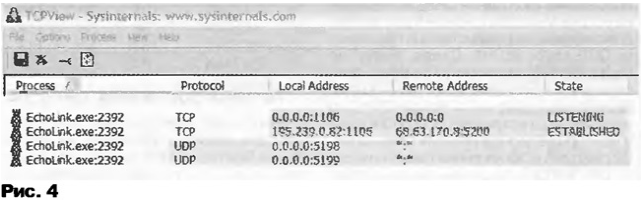

Программа EchoLink работает значительно интереснее и совсем не так, как eQSO. Ее работа разбивается на две фазы; фаза 1 (рис, 4) - это установление сессии связи программой EchoLink; фаза 2 (рис. 5) - это состояние рабочих процессов программы после установления сессии.

Радиолюбительские технологии связи на основе VoIP

Радиолюбительские технологии связи на основе VoIP

В момент запуска программы и установления сессии работают созданные (открытые) ею четыре процесса: первые два процесса работают по протоколу TCP и служат для установления соединения с удаленным ресурсом (сервером) 68.63.170.8:5200, с которым у вас в настоящий момент времени происходит соединение для вашего локального адреса, например: 195.239.0.82:1106; вторая пара процессов работает по протоколу UDP для локальных портов 5198,5199 на вашем компьютере.

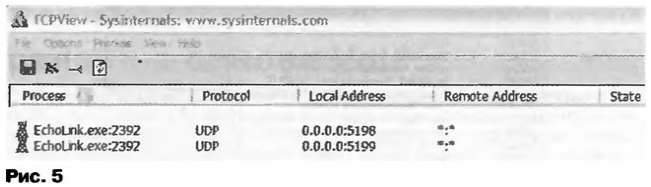

После установления соединения с сервером первые два процесса (TCP) удаляются из памяти вашего локального компьютера, и в памяти остается только вторая пара процессов, работающих по протоколу UDP для локальных портов 5198 и 5199 на вашем компьютере. Но здесь существует "подводный камень". UDP является ненадежным протоколом: он отправляет пакеты данных, в которые не вносится заголовок с требованием от удаленного компьютера (сервера) подтверждения приема пакета (как это делается в протоколе TCP) и нет полной гарантии того, что они достигнут конечного пункта назначения. И из этого следует, что для нормальной работы программы Echolink, если в системе связи последняя находится за Firewall локальной сети, вам нужно попросить вашего системного администратора, чтобы он открыл вам полный доступ к портам 5198, 5199 на Firewall. Иначе вы ничего не услышите и вас тоже никто не услышит!

После ознакомления с материалом этой статьи, я думаю на каналах репитеров, линков и в прямых каналах радиолюбителей будет меньше вопросов относительно причин неработоспособности этих замечательных радиолюбительских программ, каковыми являются eQSO и Echolink. А более подробную информацию о EchoLink в России можно найти на сайте www.echolink.ru.

Литература и Интернет-сайты

  1. Steve Ford, "VoIP and Amateur Radio", QST, February, 2003.
  2. http://www.irlp.net.
  3. http://www.eacnet.net.
  4. http://www.eqso.org.
  5. http://www.echolink.org.

Автор: Сергей Чучанов (UR3IRS), г.Дружковка Донецкой обл., Украина
