www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Радиоприемник Contest-RX

Энциклопедия радиоэлектроники и электротехники / Радиоприем

Комментарии к статье Комментарии к статье

Этот приемник имеет лучшие параметры, чем разработанный автором статьи ранее и опубликованный в мартовском номере журнала за 2002 г. приемник "Супер-Тест". Он более чувствительный, у него лучше динамический диапазон.

В этом приемнике поставлен акцент на перенос коэффициента усиления приемника в большей степени на низкочастотные каскады. Это сделано преднамеренно, так как на низких частотах получить большее отношение сигнал/шум при той же элементной базе легче, чем на высокой частоте. Кроме того, примененная схема раздельной регулировки усиления по УРЧ и УПЧ позволила заметно увеличить качество приема на НЧ диапазонах без ухудшения динамических показателей.

Большое внимание в приемнике уделено ГПД. В нем использована схема Вакара, которая обладает повышенной стабильностью частоты. Монтаж генератора на керамических стойках (в том числе использование керамики в катушках и конденсаторах) и использование транзистора с малыми проходными емкостями привело к повышению стабильности частоты ГПД. Кроме того, появилась возможность производить термокомпенсацию только на одном диапазоне - 18 МГц при использовании однотипных конденсаторов с ТКЕ, близким к нулю.

Применение системы ЦАПЧ в этом приемнике напрочь изгоняет мысль об использовании многодетального и многошумного синтезатора частоты.

Следует сказать и о системе АРУ. Она доведена, если не до совершенства, то до желаемого результата (при ограниченной элементной базе). Возможность установки порога срабатывания системы АРУ , автономность работы и возможность считывания показаний S-метра не зависимо от положений движков резисторов, регулирующих усиление, предотвращение щелчков при появлении мощных импульсных сигналов на входе приемника - это далеко не все полезные качества данной схемы.

В приемнике нет теплоотводов (за исключением небольшого у микросхемы DA1). Предусмотрена возможность установки на входе двухзвенных фильтров. Использование полноценного динамика, удаленность ГПД от динамика и сетевого трансформатора (для предотвращения нежелательных электромагнитных и механических обратных связей), возможность установки на переднюю панель крупногабаритных элементов управления, свободный доступ к радиоэлементам (цифровая шкала легко снимается - три винта) весьма полезны в данной конструкции.

Одним словом, эта конструкция наиболее совершенна по сравнению с другими моими конструкциями (при незначительно увеличенной элементной базе).

  • Приемник позволяет принимать сигналы любительских радиостанций, работающих СW и SSB в диапазонах 1,8; 3,5; 7,0; 10; 14; 18; 21; 24 и 28МГц.
  • Чувствительность (при отношении сигнал/шум, равном 3), мкВ......не хуже 0,3
  • Двухсигнальная избирательность (при расстройке 20 кГц), дБ......70
  • Динамический диапазон по "забитию", дБ......705
  • Полоса пропускания, кГц......2,4 (SSB) и 0,8 (CW)
  • Диапазон работы АРУ (при изменении выходного напряжения не более чем на 6 дБ), дБ......не менее 100
  • Номинальная звуковая выходная мощность, Вт......1
  • Максимальная звуковая выходная мощность (при использовании дополнительного динамика), Вт......3,5
  • Приемник питают от сети 220 В 50 Гц или напряжением +12...24 В. Его габариты - 290x178x133 мм.

Принципиальная схема приемника приведена на рис. 1. Он представляет собой супергетеродин с одним преобразованием частоты.

Радиоприемник Contest-RX

(нажмите для увеличения)

Радиочастотный сигнал через антенное гнездо XW1, конденсатор С1 и переключатель SA1.1 поступает на часть катушки L1, образующей вместе с конденсатором переменной емкости С4 входной контур. Переключение приемника с диапазона на диапазон осуществляется замыканием соответствующей части витков катушки секцией переключателя диапазонов SA1.2. Секция переключателя SA1.1 на любом из диапазонов подключает к антенне только часть витков (примерно половину) катушки входного контура, обеспечивая этим приемлемое согласование с антенной.

В диапазоне 1,8 МГц параллельно КПЕ С4 подключается конденсатор С2, благодаря чему обеспечивается возможность настройки в данном диапазоне частот с одновременным уменьшением коэффициента перекрытия по частоте. С входного контура РЧ сигнал через конденсатор C3 поступает на первый затвор транзистора VT1, работающего в каскаде УРЧ. На второй затвор этого транзистора подано управляющее напряжение АРУ. Оно подводится через резистор R4, которым осуществляется ручная регулировка усиления данного каскада.

С УРЧ сигнал подается на двойной мостовой балансный смеситель. В состав этого смесителя входят два диодных моста VD1-VD4, VD5-VD8, два трансформатора Т1, Т2 и два резистора R7, R8. Наличие резисторов позволяет осуществить переключательный режим диодов при сравнительно высоком напряжении гетеродина и ограничить их ток при открывающей полуволне напряжения до предельно допустимого значения. Данный смеситель является одним из вариантов смесителей высокого уровня, способным обеспечить большой динамический диапазон за счет высокого напряжения гетеродина. К положительным качествам данного смесителя относится и хорошая развязка входных и гетеродинных цепей.

Сигнал ГПД подается на одну из обмоток трансформатора Т2, а сигнал радиочастоты - в точку соединения двух обмоток трансформатора Т1. Сигнал промежуточной частоты 5,5 МГц снимается с четвертой обмотки Т1, которая включена последовательно с третьей обмоткой, чем обеспечивается хорошее согласование с высокоомным входом последующего каскада. Далее сигнал ПЧ усиливается каскадом, выполненным на транзисторах VT2VT3 по каскодной схеме, где VT2 включен с общим истоком, a VT3 - с общей базой.

Выделенный на контуре L3C13 сигнал ПЧ поступает на фильтр основной селекции, в качестве которого используется восьмикристальный кварцевый фильтр, выполненный по лестничной схеме. При замыкании контактов реле К1.1, К2,1, КЗ. 1, К4.1 полоса пропускания фильтра сужается с 2,4 до 0,8 кГц. С выхода кварцевого фильтра сигнал ПЧ через согласующий трансформатор ТЗ поступает на второй УПЧ, выполненный на транзисторе VT4 по схеме с общим истоком. На вторые затворы полевых транзисторов обоих усилителей ПЧ поступает управляющее напряжение АРУ. Резистором R69 выполняют ручную регулировку усиления вышеназванных каскадов.

С контура L5C35 сигнал ПЧ поступает на детектор SSB сигнала, выполненный на диодах VD9-VD12 по кольцевой балансной схеме. На него же через резистор балансировки R23 поступает и сигнал образцового кварцевого гетеродина частотой 5,5 МГц, который собран на транзисторе VT13. С выхода SSB детектора сигнал 34 через ФНЧ (C37R24C42) и искусственно созданный неполярный конденсатор С40С41, необходимый для предотвращения раз-балансировки кольцевого смесителя постоянным напряжением, которое может поступить с базы VT5 при изменении параметров электролитического конденсатора С44 с течением времени, поступает на предварительный усилитель низкой частоты, выполненный на малошумящих транзисторах VT5 и VT6 по каскодной схеме. Первый транзистор включен по схеме с общим эмиттером, второй - с общей базой.

С коллектора VT6 сигнал 3Ч поступает через резистор регулировки усиления НЧ R32 на оконечный УНЧ (DA1), а с его выхода - либо на динамик ВА1, либо на телефоны в зависимости от положения переключателя SA3. С коллектора VT6 сигнал 3Ч также поступает через каскад на транзисторе VT7 и выключатель SA2 на схему автоматической регулировки усиления (АРУ), выполненную на транзисторе VT14. На диодах VD17 и VD18 выполнен выпрямитель АРУ Величина сопротивления R74 определяет порог срабатывания системы АРУ, а величина емкости С120 - время срабатывания. Диоды VD5, VD6 предотвращают полное закрывание VT14 при появлении мощного импульсного сигнала на входе приемника, что предотвращает появление щелчков в динамике

Наличие резистора R68 позволяет ограничить управляющее напряжение АРУ сверху, а резистора R70 - убрать нерабочий участок снизу В эмиттер VT14 включен измерительный прибор РА1 в качестве S-метра. R71 ограничивает сверху подаваемый на РА1 сигнал, a VD25 создает нелинейность для сигналов с большими уровнями, что удобно при их считывании. Конденсатор С119 блокирует наводки по ВЧ. На вход "В" подается управляющее напряжение + 12 В для запирания приемника при работе передающей при ставки на передачу.

Генератор плавного диапазона (ГПД) выполнен на транзисторе VT8. К плюсам ГПД можно отнести использование каскада усилителя-удвоителя и промежуточную частоту 5,5 МГц. Эта ПЧ имеет меньшее число пораженных точек при преобразовании по сравнению с другими значениями ПЧ. Параметрический стабилизатор напряжения VD14R50 и конденсатор С86 предотвращают просачивание высокочастотного напряжения в цепи питания и обеспечивают повышенную стабильность параметров выходного сигнала. Секция переключателя SA1.3 подключает на различных диапазонах частот конденсаторы ГПД, а секция SA1.4 подключает конденсаторы С90 и С91, примененные для получения необходимой растяжки на различных диапазонах. Резистор R44 улучшает развязку между генератором и последующим каскадом. Частоты, вырабатываемые ГПД, указаны в табл. 1.

Радиоприемник Contest-RX

На транзисторе VT9 выполнен широкополосный усилитель ГПД Малая проходная емкость затворной цепи и высокое входное сопротивление каскада способствуют хорошей развязке генератора от других каскадов. Выход усилителя ГПД нагружен на эллиптический фильтр нижних частот седьмого порядка с полосой пропускания 7,33... 12,668 МГц. Частота среза фильтра - 12,72 МГц. Для всех паразитных компонент спектра генерируемого сигнала обеспечивается подавление более 35 дБ.

Выход ФНЧ подключен к входу каскада, выполненного на транзисторах VT10 и VT11, который представляет собой переключаемый усилитель-удвоитель. Переключение режимов данного каскада производят с помощью контактов реле К5.1. На диапазонах 1,9; 3,5; 7; 14; 18 МГц усилитель-удвоитель работает как усилитель, а на остальных - как удвоитель. При переходе из режима удвоения в режим усиления коллектор транзистора VT10 отключается, а транзистор VT11 переводится в линейный режим класса А путем подачи в базовую цепь дополнительного положительного смещения из-за подключения резистора R57. В режиме удвоения сигнал с входного трансформатора Т5 в противофазе подается на базы транзисторов. Коллекторы транзисторов при этом включены параллельно и нагружены на входную обмотку трансформатора Т4. С выходной обмотки Т4 сигнал ГПД подается на первый смеситель приемника через эмиттерный повторитель (VT12), а с ее середины (вывод "Б") - на цифровую шкалу и передающую приставку.

Вывод "А" используют при просмотре АЧХ кварцевого фильтра и его настройке по методу, описанному в [1]. Если предполагается использовать приемник совместно с передающей приставкой, то в ГПД следует ввести систему расстройки, а при работе цифровыми видами связи - и систему ЦАПЧ [8] Эта система работает совместно со шкалой В. Криницкого [2], и ее работа подробно описана в [3]. В приемнике можно использовать не только эту цифровую шкалу, но и другие, например, авторов В. Буравлева, С. Вартазаряна, В. Коломийцева [4]. При использовании шкалы В. Криницкого для правильного отсчета частоты в счетчики необходимо записать числа 945000 на НЧ диапазонах (до 10 МГц включительно) и 055000 на ВЧ диапазонах. Фрагмент принципиальной схемы ЦШ с элементами записи вышеназванных цифр и схема коммутации с целью записи цифр в шкалу показаны в [8].

Блок питания состоит из сетевого трансформатора Т6, выпрямительного моста VD21-VD24 и стабилизатора, выполненного на DA2, VT15, VT16 и VT17. Коллектор транзистора VT17 "посажен" непосредственно на корпус шасси. На эмиттере этого транзистора относительно корпуса присутствует отрицательное напряжение, которое можно использовать для дополнительного запирания каскадов приемника при его использовании совместно с передающей приставкой. Коэффициент стабилизации выходного напряжения этого стабилизатора - не менее 4000.

Приемник выполнен в корпусе размерами 290x178x133 мм из дюралюминия толщиной 1,5 мм. Шасси изготовлено из дюралюминия толщиной 4 мм. Вид шасси с двух сторон приведен в [8]. Глубина шасси снизу - 53 мм.

Отсеки ГПД, а также конденсатора С76 выполнены из дюралюминиевых пластин толщиной 5 и 1,5 мм. Детали ГПД смонтированы на стойках, изготовленных из вышедших из строя керамических предохранителей (остатки токопроводящих жил следует из предохранителей удалить). Стойки вставлены в углубления, просверленные (не насквозь) в шасси, и закреплены клеем "Момент". Такой монтаж способствует повышению стабильности частоты. Снизу отсек ГПД прикрыт крышкой из дюралюминия толщиной 1,5 мм. Аналогичной крышкой прикрыт сверху и конденсатор С76.

В шасси пропилены фигурные отверстия под установку печатных плат, а также выполнены резьбовые отверстия МЗ для их крепления. Конденсаторы С124 и С126 проходят сквозь круглые отверстия в шасси. Микросхема DA1 оснащена небольшим теплоотводом. Во входных цепях приемника возможно использование двухзвенных фильтров. Для этого предусмотрена возможность сдвига конденсатора С4 вперед до подстроечных конденсаторов С55-С65. На освобожденном месте выпиливается отверстие для установки платы с фильтрами.

Цифровая шкала крепится тремя винтами к резьбовым втулкам. Вид на переднюю панель приемника показан в [8]. Она изготовлена из дюралюминия толщиной 2 мм и окрашена нитрокраской черного цвета. На краску наклеены бумажки прямоугольной формы с поясняющими надписями. Сверху передняя панель прикрыта фальшпанелью из прозрачного, бесцветного органического стекла толщиной 2 мм, выполняющего функцию остекления цифровой шкалы и, одновременно, защиты надписей от повреждений. На фальшпанель наложена декоративная накладка из белого полистирола толщиной 2 мм. В белую накладку вклеены вставки из цветной пластмассы синего и красного цветов для обрамления цифровой шкалы и S-метра. Внутри цифровой шкалы установлен светофильтр зеленого цвета из оргстекла (2 мм). Громкоговоритель прикрыт декоративной решеткой красного цвета.

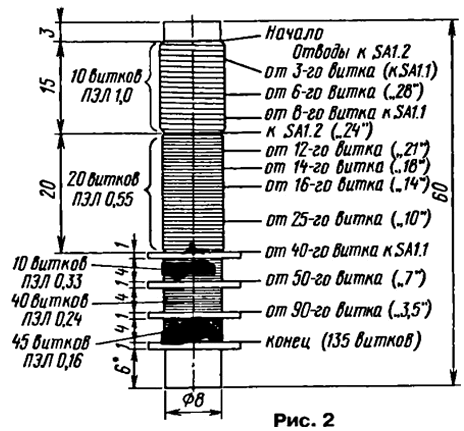

Основная часть радиодеталей установлена на четырех печатных платах. Печатные платы изготовлены из двустороннего стеклотекстолита толщиной 1,5 мм. Медная фольга со стороны радиодеталей удалена не полностью. По краям плат, а также под экранными перегородками оставлены дорожки шириной 3 мм, к которым и припаиваются экраны (латунь толщиной 0,5 мм). Коробчатые экраны кварцевого фильтра и опорного кварцевого генератора съемные. Топология печатных плат приведена в [8].

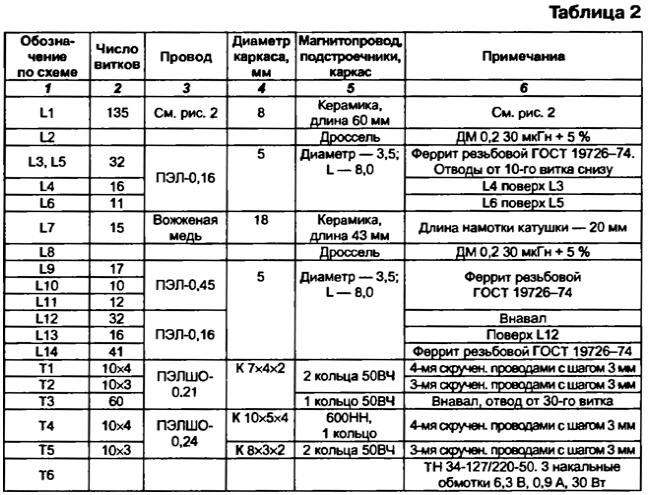

В приемнике применены широко распространенные радиодетали. Резисторы типов МЛТ-0,125, МЛТ-0,5, МЛТ-1. Переменные резисторы - СПЗ-9а Транзисторы КП350Б можно заменить на КП306, КТ339Б - на 2Т3124А-2, КТ342 - на КТ306, КТ660Б - на КТ603Б, КТ608Б, КТ646Б, КТ606Б - на КТ904А, КТ312Б - на КТ306, КТ342, МП25Б - на КТ501М. Громкоговоритель - динамическая головка типа 1ГД50. Лампа накаливания HL1 применена на напряжение 28 В (САМ-28) Ее можно заменить на несколько светодиодов желтого цвета, включенных последовательно с резисторами 300-500 Ом и размещенными по периметру прибора РА1. В этом случае несколько уменьшится освещенность S-метра, но зато облегчится тепловой режим ГПД, что положительно скажется на стабильности его частоты.

Реле К1-К5 - РЭС49 паспорт РС4.569.423 или РС4.569.421 -00. В приемнике применены конденсаторы типов КТ-1, КД-1, КМ, КЛС, К50-6. Конденсатор С80 - группы ПЗЗ, а С81 - М47. Для перестройки приемника по частоте и настройки его входного контура использованы так называемые дифференциальные КПЕ ("бабочка") паспорт ЯД4.652.007 от радиостанции Р-821 (822). Для увеличения максимальной емкости их статоры соединены друг с другом, а роторы - с общим проводом.

Измерительная головка РА1 - микроамперметр М476/3 с током полного отклонения стрелки 100 мкА (от магнитофона "Романтик-3"). Переключатели SA2, SA3, SA4, SA5, "Вкл. Стабилизации" и "Вкл. Расстройки" применены типа ВКЗЗ-Б15.

В кварцевом фильтре и кварцевом генераторе применены кварцевые резонаторы иэ набора "Кварцевые резонаторы для радиолюбителей" № 1 (паспорт ИГ2.940.006 ПС), изготовляемого Омским приборостроительным заводом им. Козицкого.

Сетевой трансформатор Т6 типа ТН 34-127/220-50. Его можно заменить любым накальным трансформатором мощностью более 30 Вт и имеющим 2-3 накальные обмотки на напряжение 6,3 В и ток более 0,9 А. Если применяются все три обмотки, то желательно использовать пятивольтовые отводы. Намоточные данные контуров указаны в табл. 2. Конструкция катушки L1 показана на рис. 2

Радиоприемник Contest-RX

Налаживание приемника начинают с проверки работоспособности блока питания и установки напряжения +12 В резистором R79. После этого проверяют все каскады на отсутствие короткого замыкания по питающим цепям и затем подают на них питание.

Далее приступают к настройке гетеродинов Настройка опорного кварцевого гетеродина (VT13) заключается во вращении сердечника катушки L12 до получения устойчивой генерации и максимальной амплитуды на выходе. Подстройкой сердечника катушки L14 частоту генерации устанавливают за нижним скатом характеристики кварцевого фильтра. При отсутствии генерации следует проверить на исправность детали генератора. Кстати, это желательно делать с каждой деталью (а с новыми, особенно) перед ее установкой на печатную плату. Контролируют генерацию на выходе высокоомным ВЧ вольтметром или, что еще лучше, осциллографом, а также частотомером.

Радиоприемник Contest-RX

Настройку генератора плавного диапазона (VT8) начинают с укладки диапазона 18 МГц вращением ротора подстроенного конденсатора С60. Переключатель SA1 показан в положении 14 МГц. После укладки производят термокомпенсацию путем замены конденсаторов С80, С81 равными по емкости, но с другими температурными коэффициентами (ТКЕ). Далее производят укладку остальных диапазонов аналогично описанному выше подстройкой конденсаторов С55-С59, С61-С65, а при необходимости и подбором конденсаторов С66- С74. Если использованы конденсаторы с нулевым ТКЕ (хорошие результаты дает и применение конденсаторов типа КСО с буквой Г), то термокомпенсацию на этих диапазонах можно не делать.

Путем подбора номиналов конденсаторов С90, С91 производят необходимую растяжку по диапазонам (согласно положений переключателя SA1.4) так, чтобы запас по перекрытию составлял 10-15 %. Укладку частот по диапазонам ведут согласно табл. 1. Далее настраивают каскад, выполненный на транзисторе VT9 подбором номинала резистора R49 по максимуму сигнала на стоке этого транзистора (форма - правильная синусоида). Делают это так: временно заменяют R49 переменным резистором номиналом 47 кОм (соединительные проводники должны быть минимально возможной длины), настраивают каскад, а затем, измерив величину полученного сопротивления, заменяют его постоянным резистором, близким по номиналу.

Настройку фильтра нижних частот производят вращением сердечников катушек L9, L10, L11 с целью получения равномерной характеристики в полосе частот 7,33-12,668 МГц. Частота среза должна быть 12,72 МГц. Контролируют настройку измерителем АЧХ или осциллографом.

Далее настраивают усилитель/удвоитель (VT10, VT11) Настройку начинают в режиме удвоения на диапазоне 28 МГц подбором номинала резистора R56 до получения на выходе ("Б") максимальной амплитуды сигнала правильной синусоидальной формы. Затем переключают SA1 на диалазон 1,9 МГц, в котором данный каскад работает в режиме усиления. Настройку ведут подбором номинала резистора R57 до получения максимума сигнала на выходе "Б" правильной синусоидальной формы.

Настройка эмиттерного повторителя (VT12) ведется путем подбора номинала резистора R61 до получения на его эмиттере максимума сигнала правильной синусоидальной формы. Если наблюдается неравномерность амплитуды выходного сигнала ГПД, то следует вращением сердечников катушек L9, L10, L11 устранить последнее. Если на выходе ГПД наблюдаются искажения сигнала в виде меандра или амплитуда сигнала выше 4 В (эффективное), то необходимо увеличить номинал резистора R44.

При налаживании системы расстройки движок резистора R12 устанавливают в среднее положение, а подбором номинала резистора R11 производят совпадение частот при включенной и выключенной расстройке. Подстройкой резистора R9 добиваются совпадения частот передачи и приема. Подбором номинала резистора R3 добиваются совпадения частот при включенной системе ЦАПЧ и без нее.

Проверка работоспособности усилителя низкой частоты сводится к контролю напряжения на выводе 12 микросхемы DA1. Оно должно равняться половине напряжения питания. На вход УНЧ подают сигнал частотой 1 кГц и напряжением 20 мВ. Изменяя частоту генератора в звуковом диапазоне, убеждаются в отсутствии заметных искажений сигнала на выходе УНЧ, контролируя осциллографом. Корректируют характеристики в области высоких частот подбором конденсаторов С51, С52, С53. Предварительный УНЧ настраивают, подбирая резистор R25, до получения максимума сигнала на выходе при отсутствии заметных на глаз искажений.

После УНЧ приступают к настройке УПЧ (VT2, VT3. VT4). От ГСС подают сигнал частотой 5,5 МГц и напряжением 10 мВ (не модулированный) на нижний по схеме вывод конденсатора С9 через конденсатор емкостью 5... 10 пф. Далее вращая сердечники катушек L3, L5 по очереди, добиваются максимума сигнала на выходе УНЧ. Кварцевый фильтр должен быть в режиме широкой полосы, резистор R69 - в положении максимального усиления. Вращением сердечника катушки L14 в опорном кварцевом гетеродине добиваются тона выходного сигнала около одного килогерца. Окончательно установку ОКГ и настройку кварцевого фильтра производят после полной настройки приемника. По мере приближения к максимуму показаний на выходе при настройке L3, L5 напряжение генератора на входе следует плавно уменьшать.

Далее сигнал ГСС подают на антенный ввод частотой, соответствующей выбранному диапазону, и, подстраивая конденсатор С4, добиваются максимума сигнала на выходе. При этом движок резистора R4 "УРЧ" должен находиться в положении, соответствующем максимальному усилению (вниз по схеме). На диапазоне 1,9 МГц может потребоваться подбор конденсатора С2.

После этого приступают к настройке кварцевого фильтра. Для этого на антенный вход приемника WV1 подают сигнал от ГСС или с трансивера (верньер трансивера позволяет очень плавно изменять частоту) частотой выбранного диапазона и напряжением 0,3 мкВ. Плавно изменяя частоту приема настраиваемого приемника, снимают показания S-метра и соответствующие ему показания цифровой шкалы и записывают в таблицу. Затем, согласно этой таблице, чертят график АЧХ фильтра. По вертикали откладывают показания S-метра (в относительных единицах), а по горизонтали - частоту через каждые 200 Гц.

По форме АЧХ судят о качестве фильтра. Если в характеристике есть большие неравномерности (затухание более 6 дБ, завалы и горбы) либо малая ширина полосы пропускания (менее 2 кГц), либо неудовлетворительный коэффициент прямоугольности (хуже 1,4 по уровням -80/-3 дБ), то фильтр необходимо подстроить путем поочередного изменения номиналов его конденсаторов. Контроль ведут, анализируя повторные построения графиков АЧХ. Если получить приемлемую АЧХ не удается, то следует заменить кварцы.

В режиме узкой полосы (контакты SA4 замкнуты) фильтр настраивают подбором конденсаторов С18, С22, С26, С29, добиваясь сужения полосы. Ширина полосы 0,8 кГц оптимальна для данной схемы построения фильтра. Проще всего настройка фильтра получается с помощью измерителя амплитудно-частотной характеристики (АЧХ). Для просмотра АЧХ фильтра (а также его настройки) можно воспользоваться методом, описанным в [1].

Окончательно частоту опорного кварцевого гетеродина устанавливают после настройки кварцевого фильтра подстройкой L14, за нижним скатом АЧХ. Балансировку SSB-детектора производят путем подстройки резистора R23 по минимуму сигнала ОКГ (5,5 МГц) на резисторе R24, конденсатор C37 при этом необходимо на время процедуры балансировки отсоединить (не забудьте его потом снова подсоединить).

Настройка системы АРУ заключается в подборе номинала конденсатора С120, от которого зависит ее время срабатывания. Подбор этого конденсатора ведут в режиме широкой полосы по наилучшему соответствию движения стрелки прибора РА1 изменениям сигналов и достаточности времени удержания стрелки на максимумах сигналов с целью получения возможности визуального снятия показаний прибора. При этом достигается необходимая плавность изменения коэффициента усиления УПЧ. При зашкаливании прибора РА1 на пиках сигналов необходимо уменьшить номинал резистора R71.

Подбором резистора R74 добиваются необходимого уровня порога срабатывания системы АРУ, а резистора R68 - максимального усиления по ПЧ при установленной ручке R69 в положение максимального усиления. При этом постоянное напряжение на вторых затворах VT1, VT2, VT4 не должно превышать +5 В. Подборкой резистора R70 убирают нерабочий участок резистора R69 (когда при вращении ручки R69 изменения усиления УПЧ не происходит).

Литература

  1. Рубцов В. Как посмотреть АЧХ трансивера. - Радио, 2003, № 4, с. 64.
  2. Криницкий В. Цифровая шкала - частотомер. Лучшие конструкции 31 -й и 32-й выставок творчества радиолюбителей. - М.: ДОСААФ, 1989, с. 70-72.
  3. Бондаренко В. Модернизация цифровой шкалы. - Радиолюбитель, 1991, № 4, с. 6, 7.
  4. Рубцов В. Трансивер Contest. - Радио, 1999, № 5, с. 58, 59.
  5. Лаврентьев Г. Цифровая АПЧ в гетеродине. - Радио, 2000, № 6, с. 69.
  6. Рубцов В. Цифровая АПЧ для трансивера. - Радио, 2003, № 2, с 69.
  7. Бурввлев В., Вартвзарян С, Коло-мийцев В. Универсальная цифровая шкапа. - Радио, 1990, № 4, с. 28-31.

Автор: В.Рубцов (UN7BV), г.Астана, Казахстан
