Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Радиовещательный УКВ приемник с двойным преобразованием частоты

Энциклопедия радиоэлектроники и электротехники / Радиоприем

Комментарии к статье Комментарии к статье

Одной из проблем при построении супергетеродинного приемника является устранение приема зеркального канала. Известный способ двойного преобразования с достаточно высокой первой промежуточной частотой в приемниках с амплитудной модуляцией используется давно. А вот для приемников с частотной модуляцией такого способа не применяли. Между тем задача решается довольно просто: нужно правильно выбрать значение первой промежуточной частоты.

Диапазон принимаемых приемником частот - 53... 108 МГц - выбран с расчетом приема как звукового сопровождения программ телевизионных каналов (с 1-го по 5-й). так и обоих поддиапазонов УКВ (65.8...74 и 87.5...108 МГц). Чувствительность приемника при отношении сигнал/шум 40 дБ - не хуже 10 мкВ в телевизионных каналах, 6 мкВ - в диапазоне 65.8...74 МГц и 14 мкВ - в диапазоне 100... 108 МГц. Избирательность по зеркальному каналу, измеренная по первой промежуточной частоте, в низкочастотном участке приема не хуже 41 дБ. в высокочастотном участке - не хуже 18 дБ. Последний из названных параметров не должен смущать радиолюбителей, так как при выбранной высокой первой промежуточном частоте на участках зеркального канала вещательные станции отсутствуют вообще.

Монофонический приемник построен с использованием микросборки УПЧЗ-2. ранее широко применявшейся в схемах отечественных телевизоров. Она является готовым усилителем промежуточной частоты 6.5 МГц. содержит пьезокерамический фильтр сосредоточенной селекции с центральной частотой 6,5 МГц, частотный детектор и предварительный УЗЧ с регулируемым коэффициентом усиления.

Приемник можно было бы выполнить и с одинарным преобразованием, но при таком построении с низкой промежуточной частотой (6,5 МГц) он будет иметь либо низкую избирательность по зеркальному каналу, либо придется применять УКВ блок с несколькими перестраиваемыми избирательными контурами, настроенными на частоту входного сигнала. При частоте гетеродина выше частоты сигнала (F1 = Fосн + 2Fпм = Fосн + 13 МГц. где Fпм - частота зеркального канала приема, Fосн - частота основного канала приема, Fп - промежуточная частота) возможны следующие нарушения в приеме сигналов:

  • при приеме звукового сопровождения 1 -го канала телевидения на частоте 56,25 МГц может мешать радиостанция, работающая на частоте вблизи 69.25 МГц;
  • при настройке на прием радиостанции на частоте около 70.75 МГц возможны помехи со стороны сигнала звукового сопровождения 3-го канала телевидения (83.75 МГц);
  • прием в диапазоне 87,5...95 МГц может сопровождаться помехами от радиостанций, работающих в диапазоне частот 100,5...108 МГц:
  • при приеме звукового сопровождения 3-го канала телевидения (83.75 МГц) возможна помеха от радиостанции, работающей на частоте вблизи 96.75 МГц

Кроме того, на участках диапазона частот, не отведенных для вещания, будут приниматься станции зеркального канала приема. Например, диапазон 65.8.-74 МГц будет приниматься как зеркальный при настройке приемника на частоты 52.8...61 МГц.

Если частоту гетеродина выбрать ниже частоты сигнала, картина изменится, но не улучшится, и создаст дополнительную проблему - коэффициент перекрытия по частоте гегеродина придется увеличить с 1.92 до 2.18.

В силу указанных выше причин было принято решение выполнить приемник с использованием телевизионных нормализованных узлов и двойным преобразованием частоты. Схема приемника приведена на рис. 1.

Радиовещательный УКВ приемник с двойным преобразованием частоты

(нажмите для увеличения)

Первая ПЧ - 32 МГц. вторая - 6.5 МГц. Первая ПЧ примерно соответствует первой ПЧ звука стандартных телевизионных приемников. Выбрана она так. чтобы зеркальный канал был расположен между 5-м и 6-м телевизионными каналами (несущая звука 5-го канала - 99.75 МГц. несущая изображения 6-го канала - 175.25 МГц). Частота первого гетеродина приемника выше частоты входного сигнала, при этом зеркальный канал приема по первой ПЧ оказывается в диапазоне 117... J72 МГц.

Входной контур L2C2VD1 имеет индуктивную связь с антенным входом. Для обеспечения большей добротности вход микросхемы DA1 (К174ПС1) подключен к части витков катушки 12. Контур перестраивается в диапазоне 53... 108 МГц варикапом VD1. Первый преобразователь выполнен на микросхеме DA1. его гетеродин с колебательным контуром L3C4-C9VD2 имеет частоту перестройки в пределах 85... 140 МГц.

Настройка на принимаемые станции осуществляется переключателем диапазона SA1 (ступенчатое изменение напряжения на варикапах) и переменными резисторами R8 и R9 (плавное изменение напряжения) - для каждого поддиапазона свой орган настройки. Такое построение позволяет сохранить настройку приемника на не используемом в данный момент поддиапазоне. Переключатель SA2 выполняет роль включения и отключения системы АПЧГ.

Первая промежуточная частота (32 МГц) выделяется контуром L4C10 и через катушку связи L5 подается на вход второго преобразователя частоты, собранного на микросхеме DA2. Частота второго гетеродина (контур L6C13-C16) фиксирована и равна 38,5 МГц. Поэтому при настройке приемника на частоту приема 77 МГц будет принята немодулированная несущая - вторая гармоника сигнала второго гетеродина. Именно эта единственная пораженная точка и выбрана точкой разделения на два диапазона принимаемых приемником частот.

Для преобразования симметричного выходного сигнала второго преобразователя частоты в несимметричный и согласования высокого выходного сопротивления DA2 с низким входным сборки А1 служит контур L7C17 с катушкой связи L8. настроенный на частоту 6.5 МГц Конденсатор С24 необходим для компенсации частотных предыскажений, вносимых на передающей стороне.

УМЗЧ собран на микросхеме DA3.

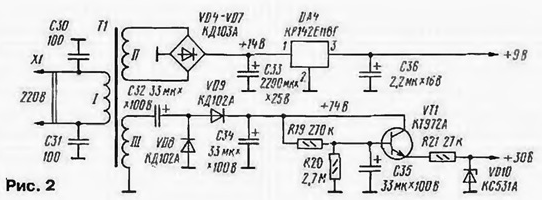

Приемник питается от сетевого блока, принципиальная схема которого показана на рис. 2. Потребляемый ток по цепи +9 В в режиме молчания - примерно 30 мА. Он в основном определяется током модуля УПЧЗ-2.

Радиовещательный УКВ приемник с двойным преобразованием частоты

Однополупериодный выпрямитель на диодах VD8, VD9 формирует на фильтрующем конденсаторе C34 постоянное напряжение, равное удвоенной амплитуде переменного напряжения, снимаемого с обмотки III Т1 (-28 В). Для лучшей фильтрации применен активный фильтр на транзисторе VT1 типа КТ972. Выходное напряжение стабилизировано цепью R21VD10. Схема удвоения с последующим формированием необходимого для питания цепей варикапов напряжения выбрана из условий лучшей стабильности при понижении напряжения первичной сети в пределах до 15 %.

Конденсаторы C30 и C31 в цепи первичной обмотки трансформатора питания соединяют по высокой частоте сетевой шнур с корпусом, и он служит противовесом.

Детали приемника установлены на универсальной печатной плате (рис. 3) и соединены между собой проводниками во фторопластовой изоляции.

Радиовещательный УКВ приемник с двойным преобразованием частоты

Катушка 12 - бескаркасная, намотана посеребренным проводом диаметром 0.6 мм на оправке диаметром 7 мм (7 витков), при установке на плату ее следует растянуть до длины 10 мм. Отводы от 2 и 5-го витков подпаяны непосредственно к проводу катушки. Катушка связи L1 - один виток из провода диаметром 0,3 мм в изоляции расположена поверх витков 12 в средней ее части. Катушка L3 - 4 витка. L4 - 15 витков с отводом от середины. L5 - 3 витка поверх L4 в средней ее части и L6 - 15 витков. Все эти катушки намотаны виток к витку проводом диаметром 0.3 мм в лаковой изоляции на каркасах диаметром 5 мм с ферритовыми или карбонильными подстроечниками. Для катушки L7 использованы арматура и ферритовые чашки от контуров ПЧ радиоприемника "Альпинист", она имеет 20 витков провода диаметром 0,2 мм с отводом от середины. Катушка L8 - 5 витков такого же провода, расположена поверх витков L7.

Конденсаторы, входящие в состав контуров гетеродинов (С5 - С8 и С13 - С16), должны иметь группу ТКЕ М47 или М75 для обеспечения необходимой стабильности частоты настройки приемника. Конденсаторы C30. C31 - керамические, с рабочим напряжением не менее 300 В.

Переменные резисторы R8. R9 и R12 типа СП4-1.

Модуль УПЧЗ-2 можно заменить на УПЧЗ-1М с учетом того, что нумерация выводов у него другая.

Трансформатор Т1 изготовлен на базе маломощного тороидального трансформатора питания для печатного монтажа ТПП-32. у которого только одна вторичная обмотка с напряжением 28 В. В данной конструкции она использована для формирования напряжения +30 В. Дополнительная обмотка на напряжение 12 В - 400 витков, намотана поверх имеющихся проводом диаметром 0.2 мм и использована для формирования напряжения +9 В.

Приемник вместе с блоком питания размещен в корпусе, изготовленном из одностороннего фольгированного стеклотекстолита (рис. 4). Детали корпуса скреплены между собой пайкой. Габариты корпуса 53у 170^36 мм. Для подключения антенны предусмотрена приборная розетка типа СР-50-73ФВ; разъемом для подсоединения внешнего громкоговорителя служит стандартная розетка для подключения акустической системы.

Радиовещательный УКВ приемник с двойным преобразованием частоты

Настройку приемника удобнее начинать с выходного УМЗЧ. Подав на него питание +9 В от лабораторного блока питания, а на вход через разделительный конденсатор (им может быть и С25) какой-либо сигнал звуковой частоты, убеждаются в его работоспособности.

Затем следует проверить каскад с модулем УПЧЗ-2. Вывод 3 модуля отсоединяют от катушки L8 и прикасаются к нему пальцем - при исправном модуле обычно можно услышать работу коротковолновых радиостанций (эффект более нагляден в вечернее время).

Для проверки преобразователя частоты на вход микросхемы DA2 через дополнительную катушку связи, содержащую 1 виток и намотанную рядом с LA L5 на том же каркасе, необходимо подать от лабораторного высокочастотного генератора сигнал с частотой 32 МГц, модулированный звуковой частотой 1 кГц, девиация л 50 кГц. Регулируя подстроечники катушки L6. а затем L7 и L4 и последовательно уменьшая уровень сигнала от высокочастотного генератора, добиваются наибольшей чувствительности с входа второго преобразователя на частоте 32 МГц. При этом необходимо убедиться, что частота второго гетеродина выше частоты 32 МГц на 6.5 МГц, а не ниже на ту же величину. Это можно сделать, подав от высокочастотного генератора частоту 45 МГц. - на выходе приемника должен появиться модулирующий сигнал, так как 45 МГц - это зеркальный канал приема по второй промежуточной частоте.

И наконец, проверяют первый преобразователь частоты на DA 1. Для его регулировки понадобится источник напряжения +30 В (для изменения емкости варикапов). Настройка входной цепи и колебательного контура первого гетеродина ничем не отличается от настройки сопряжения контуров обычного супергетеродиниого приемника с одинарным преобразованием частоты.

Границы принимаемых приемником частот устанавливают в нижней части диапазона (53 МГц) гюдстроечником катушки L3. в верхней части диапазона (108 МГц) - подбором конденсатора Сб. Настройку входного контура осуществляют, подав на вход приемника сигнал от генератора шума либо ориентируясь на прием радиостанций, работающих в эфире, и даже на собственный шум входного каскада В нижней части диапазона подстройку выполняют сжимая или растягивая еигки катушки 12, в верхней части диапазона - подстройкой конденсатора С2. проделывая это несколько раз до получения приемлемого сопряжения по всему диапазону. Необходимо также подстроить контур ПЧ (L4C10) на максимум чувствительности приемника, так как после подключения к нему выводов 2 и 3 микросхемы DA1 его настройка может измениться.

При известном навыке радиолюбителя приемник можно настроить и без приборов, если подходить к делу внимательно и осознанно. Выставить частоту второго гетеродина можно, ориентируясь на прием его второй гармоники самим же приемником. Этот сигнал должен иметь частоту 77 МГц (38,5x2). Принимаемый как немодулированная несущая, он должен располагаться между последней принимаемой радиостанцией, работающей в диапазоне 65.8...74 МГц и несущей звукового сопровождения третьего телевизионного канала (83.75 МГц), рядом с несущей изображения этого же канала (77.25 МГц). Контуры с частотами 6.5 и 32 МГц, а также входной контур подстраивают по максимуму шумов при настройке приемника на "незаселенный" участок эфира либо настраивают по наилучшему соотношению сигнал/шум при приеме слабых сигналов станций (уменьшая размер антенны или отключив ее совсем).

При желании можно изменить эффективность работы АПЧГ подбором резистора R6. При уменьшении сопротивления этого резистора полоса удержания АПЧГ расширяется, а при увеличении сужается. Правда, с расширением полосы удержания сужается диапазон частот, принимаемых приемником.

В Санкт-Петербурге, например, много радиостанций, работающих в обоих УКВ диапазонах, ведутся телевизионные передачи на 1.3.6.8 и 11 -м частотных каналах метрового диапазона. Все радиовещательные станции ЧМ, а также звуковое сопровождение программ 1 и 3-го каналов телевидения принимаются на данный приемник в черте города с достаточно высоким качеством. "Ложных" радиостанций (с побочных каналов приема) практически нет. После настройки приемника на нужную радиостанцию какая-либо подстройка его в течение дня не требуется, он стабильно "держит частоту". Антенной приемника автора служит монтажный провод длиной около 75 см (четверть волны на частоте 100 МГц), который чаще всего бывает скручен в бухту так. что длина антенны не превышает 30 см.

В заключение хочу отметить, что в качестве первого преобразователя частоты вполне подойдет любой селектор каналов от телевизоров СКМ, СКД. СКВ При использовании всеволнового селектора появляется возможность приема звукового сопровождения программ, идущих по любому каналу телевидения, причем разнос поднесущих изображения и звука не играет роли. Это может быть полезно в районах, где принимаются зарубежные телевизионные программы на отечественные телевизоры, но без звука. В таких случаях для получения звукового сопровождения достаточно подключить селектор каналов вместо каскада на DA1, намотав на катушку L4 еще одну катушку связи (ориентировочно 3 витка), концы которой подсоединить к выходу селектора.

Литература

  1. Атаев Д. И., Болотников В. А. Аналоговые интегральные микросхемы для бытовой аппаратуры. Справочник. - М.: МЭИ, 1991.
  2. Бриллиантов Д. П. Портативные черно-белые телевизоры. - М.: Связь. 1979.
  3. Ельяшкевич С. А. Цветные телевизоры ЗУСЦТ. Справочное пособие - М.: Радио и связь. 1989.

Автор: М.Шикин, г.Санкт-Петербург
