www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

О трансивере Радио-76

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Более пяти лет прошло с того дня, когда в лаборатории журнала "Радио" была завершена разработка однодиапазонного коротковолнового трансивера, получившего название "Радио-76". За это время его повторили Многие коротковолновики и ультракоротковолновики, конструкция трансивера легла в основу набора "Электроника - Контур-80", серийный выпуск которого начат на одном из предприятий г. Ульяновска. Можно ожидать, что серийное производство этих наборов вызовет вторую волну массового изготовления трансиверов "Радио-76", в частности начинающими радиолюбителями (для работы на диапазоне 160 метров). Вот почему представляется актуальным рассказать о некоторых усовершенствованиях. которые целесообразно внести в основную плату и плату гетеродинов трансивера "Радио-76" с целью улучшения его основных технических характеристик. Доработкам. о которых рассказывается в этой статье, был подвергнут уже находившийся в эксплуатации трансивер, изготовленный из набора "Электроника - Контур-80". Большинство дополнительных деталей устанавливалось со стороны печатных проводников готовых плат. В плате гетеродинов потребовалось также удалить (полностью или частично) некоторые печатные проводники и проложить новые - навесные.

Как отмечают радиолюбители, повторившие трансивер "Радио-76", чаще всего трудности возникают при налаживании генератора плавного диапазона. В некоторых экземплярах трансивера при переходе с приема на передачу наблюдается скачкообразное изменение частоты, достигающее 200...300 Гц. Этот дефект, нередко встречающийся и в аппаратуре с более сложными, чем у "Радио-76", гетеродинами, может быть обусловлен либо изменением напряжения питания гетеродина. либо изменением его нагрузки по высокой частоте. В трансивере "Радио-76". имеющем очень простой генератор плавного диапазона (ГПД), как правило, "работают" обе эти причины, что и вызывает определенные трудности в устранении сдвига частоты при переходе с приема на передачу.

Возможны два варианта модификации платы ГПД трансивера. Одна из них - простая, с минимальными переделками печатной платы, а другая - более сложная, но дающая лучшие результаты. Заметим сразу, что для полного устранения сдвига частоты требуется также и подбор одного из резисторов на основной плате трансивера.

Простая переделка ГПД сводится, по существу, к тому, что эмиттерный повторитель ГПД и кварцевый генератор на частоту 500 кГц зачитывают непосредственно от источника питания +12 В, а от параметрического стабилизатора на диоде Д2 (см. рис. 2 в описании трансивера [1]) питают только собственно генератор ГПД на транзисторе Т1. Верхние. по схеме, выводы резисторов R6 и R10, а также коллекторный вывод транзистора Т2 подключают непосредственно к шине питания + 12 В, т. е. к выводу 8 платы гетеродинов. Резистор R8 следует заменить на новый, сопротивлением 100... ...120 Ом; резистор R9 - на новый, сопротивлением 150...200 Ом, а резистор R7 подобрать такой, чтобы напряжение на эмиттерном выводе транзистора Т2 выло +3...4 В. Этот транзистор должен иметь высокий (желательно не ниже 150) статический коэффициент передачи тока h21э, при токе коллектора 10...15 мА. На транзисторе Т2 рассеивается значительная мощность, поэтому лучше, если он будет иметь металлический корпус (как у транзисторов серий КТ301. КТ312. КТ316 и т.д.), к которому следует прикрепить или припаять простейший теплоотвод в виде латунной, медной или, в крайнем случае, жестяной пластинки.

После такой переделки плату генераторов устанавливают л трансивер и временно запитывают генератор ГПД от отдельного источника напряжением +12 В (лучше всего - от трех батарей. 3336Л).

Этот источник подключают к правому, по схеме, выводу резистора R8, отсоединив предварительно его от вывода Д платы. Питание генератора ГПД от отдельного источника позволяет избежать влияния на генератор остальных каскадов трансивера по цепям питания и дает возможность последовательно выявлять и устранять причины, вызывающие сдвиг частоты при переходе с приема на передачу.

Переводя трансивер из режима приема в режим передачи и обратно, контролируют сдвиг частоты ГПД по цифровому частотомеру или вспомогательному приемнику. Если он превышает 100 Гц. то следует выровнять нагрузку ГПД в различных режимах работы. Дело в том, что. хотя кольцевые смесители на основной плате очень похожи друг на друга, их входное сопротивление может существенно (в 2...3 раза) отличаться. Это вызвано наличием в одном из них (левом, по схеме, на рис. 1 в описании трансивера) подстроечного резистора R2, которым балансируют этот смеситель. Выравнивают входные сопротивления смесителей подбором резистора R13 (обычно в пределах 100...150 Ом) по минимальному сдвигу частоты. После этого запитывают генератор ГПД от общего источника питания. Если при этом сдвиг частоты изменяется из-за влияния на ГПД по цепям питания, его устраняют известными способами.

Подбором резистора R13 сдвиг частоты можно свести практически к нулю. но при этом причина, порождающая его - недостаточная развязка ГПД от смесителей. естественно, не устраняется. Вот почему при большом первоначальном сдвиге частоты целесообразно осуществить более сложную модификацию гетеродина, но прежде чем перейти к рассказу о ней,- несколько слов об основной плате трансивера. На этой плате целесообразна установить два дополнительных высокочастотных дросселя. Один из них включают между точкой соединения диодов Д1, Д2 и конденсатора С2 и общим проводом, а другой - между точкой соединения диодов Д9, Ц10 и конденсатора С19 и общим проводом. Эти дроссели должны иметь точно такую же индуктивность, как Др1 и Др2. Введение дросселя в первом смесителе улучшает подавление несущей частоты при работе на передачу (балансировка смесителя подстроечным резистором R2 становится очень четкой). Дроссель во втором смесителе улучшает его амплитудо-частотную характеристику при детектировании сигнала.

Кроме того, резистор R14 следует взять с меньшим номиналом (360...500 Ом), а ещё лучше вместо этого резистора установить катушку с индуктивностью 40...50 мГ. Её можно выполнить, например, на кольце типоразмера К20Х12Х6 из феррита 3000НМ-1, намотав проводом ПЭЛШО 0.1 162 витка. Если в распоряжении радиолюбителя есть другие кольца, то требуемое число витков я рассчитывают по формуле

где L - индуктивность в мГ; D, d и h -соответственно внешний н внутренний диаметры кольца и его высота в см; м - магнитная проницаемость материала кольца. Диаметр и марка провода некритичны - лишь бы обмотка поместилась на выбранном кольце.

Вместе с конденсаторами С12 и С22 эта катушка образует фильтр нижних частот с частотой среза около 3 кГц. Введение такого фильтра заметно улучшает соотношение сигнал/шум. Кстати, если у радиолюбителя имеется такая возможность, то для улучшения соотношения сигнал/шум целесообразно подобрать микросхему МС2 с минимальными шумами, так как иногда попадаются очень "шумные" экземпляры.

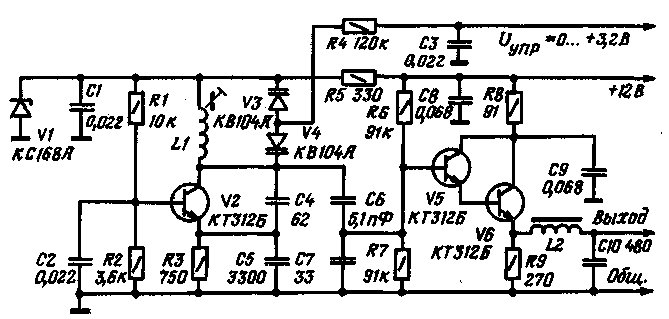

Существенно улучшить работу ГПД можно, если собрать его по схеме, приведенной на рисунке. Несмотря на заметное различие в схемах с первоначальным вариантом ГПД и наличие дополнительных деталей, новый ГПД, как уже отмечалось. без труда размещается на плате гетеродинов. Приведенные на схеме номиналы частотозадающих элементов соответствуют варианту трансивера "Радио-76" на диапазон 160 м с перекрытием участка 1840...1960 кГц.

О трансивере Радио-76

Отметим некоторые схемные особенности этого ГПД. Влияние нагрузки - кольцевых диодных смесителей трансивера - на частоту генератора и амплитуду выходного сигнала здесь сведено к минимуму эмиттерным повторителем на составном транзисторе V5V6. Емкостный делитель С6С7 обеспечивает дополнительную развязку между собственно, генератором на транзисторе V2 и выходом ГПД. Для улучшения формы генерируемых колебаний и повышения стабильности частоты в генераторе понижено напряжение питания, оптимизирована (ослаблена) положительная обратная связь через емкостный делитель С4С5 и введены два варикапа V3, V4, включенные встречно-последовательно. Кроме того, от параметрического стабилизатора на стабилитроне V1 теперь питается только генератор. И наконец, на выходе ГПД введен фильтр L2C10, который не только согласует ГПД с нагрузкой, но и эффективно отфильтровывает гармоники в выходном сигнале ГПД. ослабляя тем самым возможные побочные каналы при приеме и побочные излучения при передаче.

Транзисторы V2, V5 и V6 могут быть любые кремниевые высокочастотные структуры n-p-n (КТ315. КТ312. КТ316 и т. п.). Статический коэффициент передачи тока у транзисторов V2 и V5 должен быть не менее 80 (при токе коллектора 1 мА), а у транзистора V6 - не менее 30 (при токе коллектора 20 мА). Поскольку через транзистор V6 протекает ток 15...20 мА, то его целесообразно снабдить простейшим радиатором.

Если в распоряжении радиолюбителя нет варикапов КВ104 (или иных, имеющих емкость не менее 100 пФ при напряжении смешения 4 В), то для настройки трансивера придется ввести переменный конденсатор, так как с более распространенными варикапами Д901, KB 102 и т. п. получить требуемое перекрытие по частоте в диапазоне 160 м нельзя.

Катушка L1 имеет индуктивность 12 мкГ. Ее можно выполнить, например, в магнито-проводе СБ-12а (25 витков проводом ПЭВ-2 0,15). Расчетное значение индуктивности катушки L2 - 8,2 мкГ. но оно некритично (автор с успехом использовал в качестве L2 стандартный дроссель Д-0,1 индуктивностью 10 мкГ).

Для траисивера на диапазон 8U м схема ГПД остается такой же. Катушка L1 должна иметь индуктивность примерно 3 мкГ (12 витков проводом ПЭВ-2 0.15 в магнитопроводе СБ-12а), катушка L3 - около 4 мкГ (подойдет стандартный дроссель Д-0.1 индуктивностью 5 мкГ). Конденсатор С10 должен иметь емкость 240 пф.

Налаживание ГПД начинают с проверки режимов транзисторов по постоянному току, сорвав предварительно колебания генератора (например, замкнув накоротко катушку L1). Напряжение на эмиттерном выводе транзистора V2 должно быть примерно +1 В, а на эмиттерном выводе транзистора V6 - +4...5 В. Эти режимы при исправных деталях и монтаже устанавливаются автоматически и могут отличаться на 20% от приведенных выше из-за разброса номиналов резисторов и напряжения стабилизации стабилитронов. Затем снимают перемычку с катушки L1, на выход ГПД через конденсатор емкостью 0,47...0.1 мкф подключают резистор МЛТ-0,25 сопротивлением около 500 Ом (некритично), а параллельно этому резистору - ВЧ вольтметр (можно простейший. см. [2]). Если генератор не возбуждается (ВЧ вольтметр не регистрирует напряжение на выходе ГПД), то следует установить конденсатор С5 с несколько меньшей емкостью (но максимально возможной для устойчивой работы ГПД во, всем диапазоне частот). Добившись устойчивой генерации, подают на варикапы управляющее напряжение +3,2 В и под-строем ником катушки LI устанавливают частоту генерации чуть ниже 2350 кГц (на 5...10 кГц). Затем подают управляющее напряжение, близкое к нулю. Рабочая частота должна быть несколько выше 2450 кГц. Если перекрытие получается меньше 110...120 кГц, то можно установить конденсатор С4 меньшей емкости или несколько приподнять верхнюю границу управляющего напряжения на варикапах (до +2,5...4 В). Однако последнее следует делать с осторожностью: при этих напряжениях варикапы могут открываться ВЧ напряжением на контуре ГПД и стабильность частоты в низкочастотном участке диапазона может ухудшиться. На последнем этапе налаживания ГПД подбирают конденсатор С6 такой емкости, при которой ВЧ напряжение на выходе ГПД было 0,7...0,9 В (эффективное значение). Поскольку емкость этого конденсатора пусть слабо, но все же влияет на частоту генерируемых колебаний, то после установки выходного напряжения следует проверить перекрытие ГПД по частоте и в случае необходимости подстроить катушку L1.

У изготовленного автором ГПД по схеме рис. 2 первоначальный выбег частоты (специальных мер по термокомпенсации не применялось) составлял примерно 1,5 кГц и происходил в течение 20 минут после включения. В дальнейшем частота ГПД изменялась от номинального значения на ±100 Гц, Сдвиг частоты при переходе с приема на передачу составлял примерно 10...20 Гц.

Описанные в этой статье модификации платы гетеродинов - меры альтернативные, обусловленные желанием использовать уже имеющуюся в распоряжении радиолюбителя плату. Более радикальной мерой является изготовление ГПД по какой-нибудь более сложной, по обеспечивающей более высокие параметры схеме (например, по схеме ГПД трансивера "Радио-77" [3]).

Литература

  1. Степанов Б., Шульгин Г. Трансивер "Радио-76".- Радио, 1976. N 6. с. 17; N 7. с. 19; N 9, с. 22.
  2. Степанов Б. Измерение малых ВЧ напряжений. - Радио. 1980. N 7. с. 58: N 12, с. 28.
  3. Степанов Б., Шульгин Г. Трансивер "Радио-77". - Радио, 1977. N 12. с. 19.

Автор: Б. Степанов (UW3AX), г. Москва; Публикация: Н. Большаков, rf.atnn.ru
