Передающая приставка к Р-250М2

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Приставка предназначена для совместной работы с радиоприемником Р-250М2, имеющим выход второго гетеродина, но ее можно использовать и с приемниками других модификаций (Р-250, Р-250М). В этом случае в их вторые гетеродины необходимо встроить согласующие каскады. Приставка может также работать и как самостоятельный передатчик на дискретных частотах.

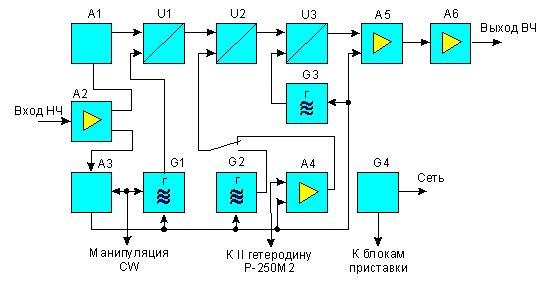

Передающая приставка построена по схеме с тройным преобразованием частоты (см. рис. 1) и обеспечивает работу в режимах CW, SSB и AM во всех любительских KB диапазонах. Мощность, подводимая к оконечному каскаду - 40 Вт.

Передающая приставка к Р-250М2
Рис.1

В режиме SSB однополосный сигнал, сформированный в узле A1 на частоте 500 кГц, смешиваясь в смесителе UI с напряжением частотой 7285 кГц с кварцевого генератора G1, преобразуется в напряжение первой промежуточной частоты, равной 7785 кГц. Во втором смесителе U2 суммируются сигналы первой промежуточной частоты и второго гетеродина приемника (поступает через усилитель ВЧ А4) или дополнительного кварцевого генератоpa G2. Значение второй промежуточной частоты зависит от частоты второго гетеродина приемника (дополнительного кварцевого генератора) и может меняться в пределах 9500... 11500 кГц (см. табл.1).

Таблица 1. Частоты на выходе блоков на различных диапазонах, кГц

Диапазон

А4

U2

G3

U3

80 м

1715...1865

9500...9650

6000

3500...3650

40 м

3215...3315

11 000...11 100

4000

7000...7100

20 м

2215...2565

10000...10350

4000

14 000...14 350

15 м

3215...3665

11 000...11 450

10000

21 000...21 450

10 м

2215...3715

10 000...11 700

18000

28 000...29 500

Примечание. Частота на выходе блока А1 - 500 кГц, G1 - 7285 кГц, U1 - 7795 кГц.

Сигнал на рабочую частоту, лежащую в пределах любительских KB диапазонов, образуется в смесителе U3, где смешиваются напряжения второй ПЧ и кварцевого генератора G3. Частота последнего зависит от используемого диапазона (см. табл. 1).

С выхода смесителя U3 сигнал поступает в предоконечный двухкаскадный усилитель A5, а затем в выходной каскад А6.

В режимах CW и AM формирователь SSB сигнала A3 отключается, генератор G1 вырабатывает напряжение частотой 7785 кГц, а смеситель U1 выполняет функции усилителя ВЧ. Прохождение сигналов в этих режимах аналогично вышеописанному.

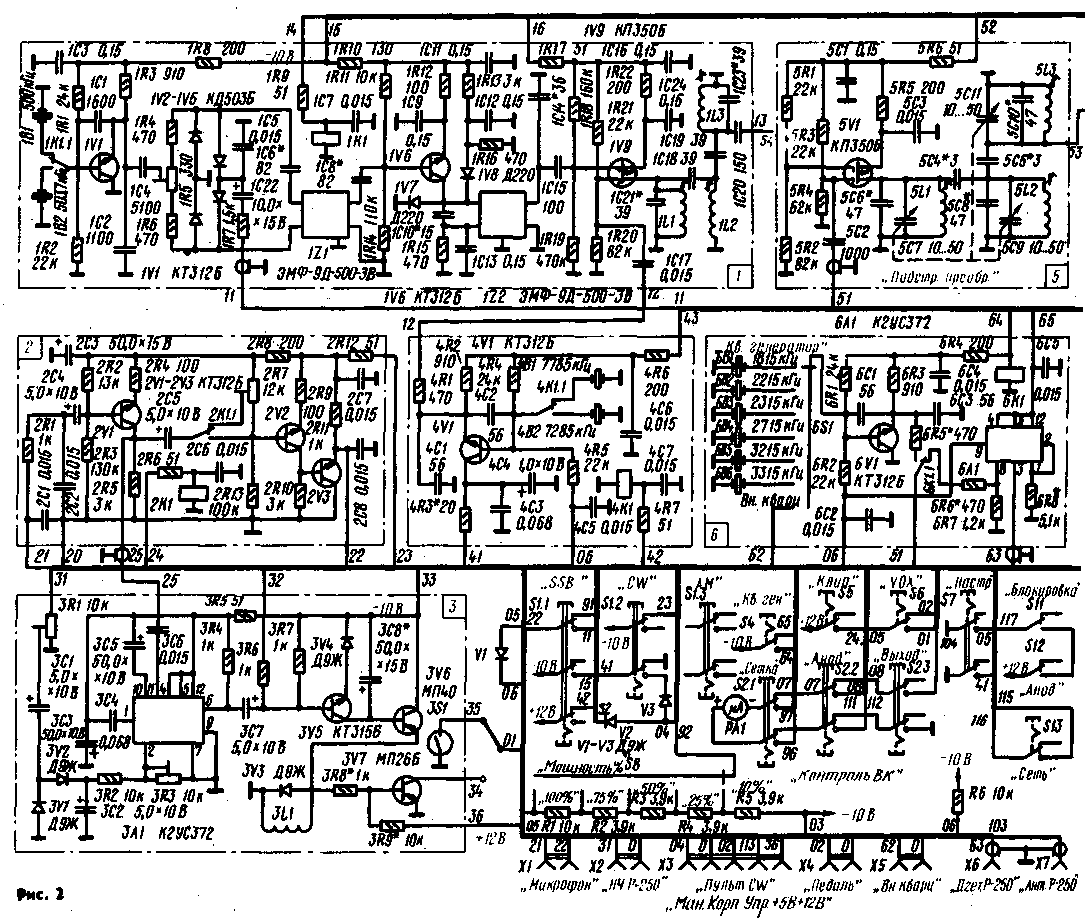

Принципиальная схема приставки изображена на рис. 2. Она построена по блочному принципу. Часть узлов аналогична примененным в трансиверной приставке конструкции Я. Лаповка (см. "Радио". 1978, № 8, с. 12-16) и здесь подробно рассматриваться не будут. Блоки между собой соединены жгутом. Номера выводов блоков и проводов совпадают, поэтому на схеме указан один из них.

Блок 1. Здесь происходит формирование SSB сигнала и перенос его на частоту 7785 кГц. На высокочастотных диапазонах передается верхняя боковая полоса, на 40 и 80-метровом - нижняя. Переход с одной полосы на другую происходит автоматически На диапазонах 10, 15, 20 м кварцевый генератор на транзисторе 1V1 вырабатывает сигнал частотой 500 кГц. На остальных диапазонах реле 1К1 подключает к нему кварц с резонансной частотой 503,7 кГц.

Сигнал первой ПЧ на выходе блока выделяется полосовым фильтром, состоящим из катушек 1LI-1L3 и конденсаторов 1С18, 1С19, 1С21, 1С23.

Блок 2 выполняет функции микрофонного усилителя. Сигнал с его выхода (вывод 22) через контакты переключателя S1 в режиме SSB подается на балансный смеситель в блоке 1, а в режиме AM - на затвор транзистора 9V1. С помощью реле 2К1 изменяется уровень напряжения на выходе микрофонного усилителя в режиме клиппирования SSB сигнала.

С коллектора транзистора 2V1 сигнал подается в систему VOX.

Блок 3 предназначен для автоматического управления приставкой при переходе с приема на передачу. Блок состоит из усилителя на микросхеме 3А1 и исполнительного устройства на транзисторах 3V5-3V7. Управляется блок сигналами, поступающими с микрофонного усилителя (в режимах SSB и AM) или из цепей манипуляции (в режиме CW). Для предотвращения срабатывания системы VOX во время приема с выхода НЧ приемника Р-250М2 через выпрямитель на диодах 3V1, 3V2 на вывод 2 микросхемы ЗА1 подается напряжение закрывающее ее выходные транзисторы.

Время, в течение которого приставка удерживается в заданном состоянии (при передаче), зависит от емкости конденсатора 3С8. При емкости, указанной на принципиальной схеме, оно составляет около 1,1 с.

В выходную цепь исполнительного устройства включена катушка управления 3L1 герконом 3S1, который при передаче подключает к общему проводу соответствующие точки кварцевых генераторов и усилителя ВЧ. Во время приема в перечисленные узлы и выходной каскад (через транзистор 9V4) по цепям управления через резистор R6 и диод V1 поступает напряжение -12В, запрещающее их работу.

Блок 4 представляет собой генератор, частота сигнала которого определяется кварцевым резонатором. В режимах CW и AM реле 4К1, управляемое переключателем S1, подключает к транзистору 4V1 кварц 4В1 на частоту 7785 кГц, в режиме SSB - 4В2 на частоту 7285 кГц. В режиме CW манипуляция осуществляется в цепи коллектора транзистора 4V1.

Выход генератора (вывод 12) подключен к одному из затворов транзистора 1V9.

Блок 5 - второй смеситель, собранный на двухзатворном полевом транзисторе 5V1. Сигнал второй промежуточной частоты выделяется перестраиваемым полосовым фильтром, состоящим из катушек 5L1-5L3, конденсаторов переменной емкости 5С7, 5С9. 5С11 и постоянной 5С4-5С6, 5С8. 5С10.

Блок 6 содержит усилитель ВЧ на микросхеме 6А1 и дополнительный кварцевый генератор на транзисторе 6V1. Частота генерируемого сигнала определяется кварцами 6В1-6В6 или подключенным к разъему Х5 ("Вн. кварц").

Питание на генератор подается лишь при нажатой кнопке S4 ("Кв. Ген."). При этом срабатывает реле 6К1, и на выход блока (вывод 61) вместо усиленного сигнала второго гетеродина приемника подается сигнал с дополнительного кварцевого генератора - приставка начинает работать как. самостоятельный передатчик.

Генератор в блоке 6 не является обязательным узлом приставки. Однако в отдельных случаях он повышает ее эксплуатационные возможности. Например, давая общий вызов на кварцованной частоте, можно расстроить приемник. Вместо генератора с фиксированной частотой можно применить плавный гетеродин, но это несколько усложнит конструкцию приставки (необходимо будет изготовить верньерно-шкальное устройство).

Блок 7 - третий смеситель. Сигнал частотой, лежащей в любительских KB диапазонах, выделяется полосовым фильтром, включенным в цепь стоки транзистора 7V1.

Блок 8 содержит диапазонный кварцевый генератор на транзисторе 8V2 и эмиттерный повторитель на транзисторе 8V1. Сигнал с выхода этого блока (вывод 81) поступает на третий смеситель.

Блок 9 состоит из широкополосного (на транзисторе 9V1) и резонансного (на 9V2) усилителей ВЧ и электронного ключа на транзисторе 9V4.

Коэффициент передачи широкополосного усилителя и, следовательно, выходную мощность приставки можно регулировать, изменяя напряжение смешения на втором затворе транзистора 9V1, подаваемое с делителя на резисторах R1 -R5. В режиме AM на этот же затвор подается низкочастотный сигнал с микрофонного усилителя.

Резонансный усилитель ВЧ особенностей не имеет. В коллекторную Цепь транзистора 9V2 включен один из широкополосных контуров. (выбирается переключателем S3.6), настроенный на середину соответствующего любительского KB диапазона.

Электронный ключ, вход которого подключен к системе VOX, управляет работой усилителя мощности.

Блок 10 - усилитель мощности, собранный на лампе 10V1. Согласование усилителя с антенной обеспечивает П-контур. Антенна приемника к нему подключена через конденсатор10C5.

Диоды 10V2, 10V3 защищают приемник от перегрузки при работе радиостанции на передачу.

Блок 11 - блок питания. Особенностей он не имеет..Реле К1, управляемое кнопкой S12, подает высокое напряжение на усилитель мощности.

Контроль за работой приставки осуществляют прибором РА1, который переключателем S2 подключается к сеточной, анодной и выходной цепям усилителя мощности.

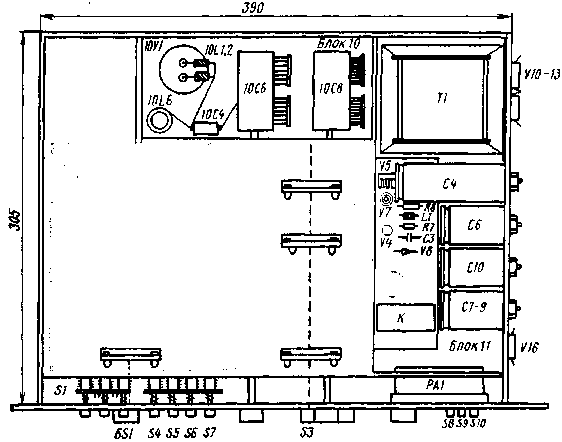

Внешний вид приставки изображен на рис. 3. Конструктивно высокочастотные блоки, кроме блока 10, смонтированы на одной печатной плате из фольгированного стеклотекстолита толщиной 3 мм. Расположение деталей на ней показано на рис. 4 (условно плата разделена на две части). Галеты переключателей диапазонов и кварцевых резонаторов укрепляют на плате с помощью стоек или уголков. На рис. 5 приведено размещение печатной платы (выделена цветом), выходного каскада, блока питания внутри корпуса приставки.

Передающая приставка к Р-250М2
Рис.3

Перегородки-экраны между блоками выполняют из полосок двустороннего фольгированного стеклотекстолита толщиной 1.5 и высотой 40...45 мм. Образовавшуюся решетку устанавливают после монтажа всех элементов на плате и припаивают к плате, используя медные штырьки. Только следует учесть, что решетка не должна иметь контакт с "земляными" площадками блоков. Ее присоединяют к корпусу только в одной точке. В перегородках должны быть предусмотрены отверстия для оси переключателя диапазонов, электромеханического фильтра. Экраны фильтров можно изготовить аналогичным способом. Блок переменных конденсаторов располагают рядом с фильтром второго смесителя и хорошо экранируют.

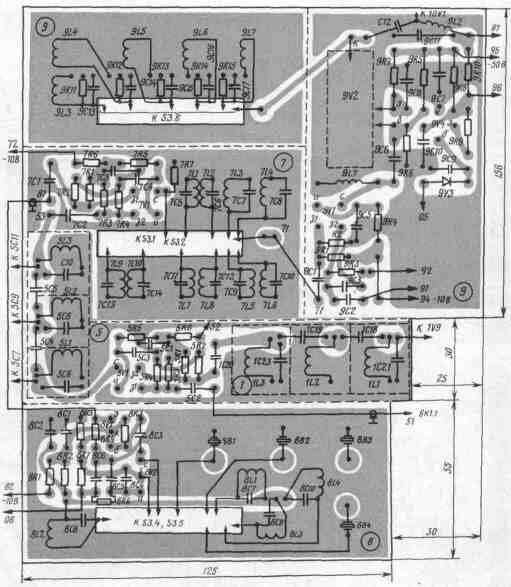

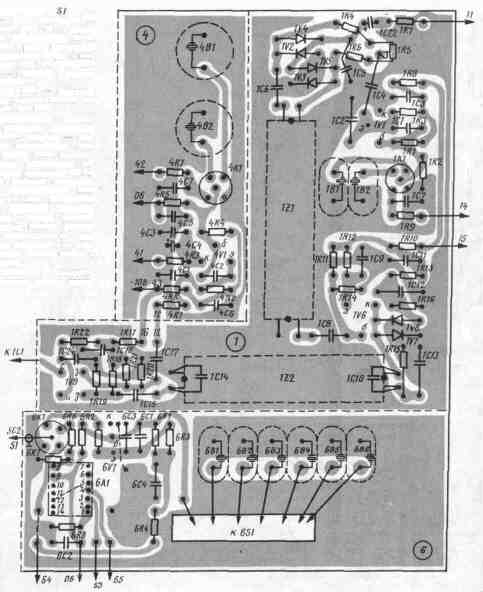

На рис. 4 соединение "земляных" площадок блоков между собой не показано. В принципе, их можно соединять перемычками произвольно, но при возбуждении может оказаться полезным подбор места заземления в каждом из блоков приставки.

Монтажная схема низкочастотных блоков не приводится. Плату размерами 200х40 мм с этими блоками экранируют и располагают с левой торцевой стороны приставки.

Намоточные данные катушек индуктивности указаны в табл. 2. Катушки в полосовых фильтрах желательно выполнять на кольцевых сердечниках из феррита 30 ВЧ или 50 ВЧ. В этом случае коэффициент передачи фильтров увеличится.

Таблица 2. Намоточные данные катушек индуктивности.

Катушка

Число
витков

Провод

Диаметр
каркаса,
мм

Длина
намотки,
мм

Зазор между
обмотками на
общем каркасе,
мм

1L1-1L3

18

ПЭШО 0,31

9

3L1

3000

ПЭЛ 0.06

5

-

-

5L1-5L3

16

ПЭШО 0.31

9

-

-

7L1, 7L2

7

ПЭШО 0,44

9

4

5

7L3, 7L4

8

ПЭШО 0.44

9

5

5

7L5, 7L6

11

ПЭШО 0,31

9

5

5

7L7, 7L8

18

ПЭШО 0,31

9

7

5

7L9, 7L10

30

ПЭШО 0.31

9

12

1

8L1

11

ПЭШО 0,44

9

-

-

8L2

17

ПЭШО 0.31

9

-

-

8L3

30

ПЭШО 0.31

9

-

-

8L4

25

ПЭШО 0,31

9

-

-

9L3

10

ПЭШО 0.44

9

6

-

9L4

12

ПЭШО 0,44

9

7

-

9L5

14

ПЭШО 0,31

9

6

-

9L6

17

ПЭШО 0.31

9

7

-

9L7

30

ПЭШО 0,31

9

12

-

10L1, 10L2

8

ПЭВ-2 1.0

(МЛТ.2)

-

-

10L3

9

ПЭВ-2 1,5

12

15

-

10L4

4+7*

ПЭВ-2 1,0

18

20

-

10L5

9+13*

ПЭВ-2 0,8

30

24

-

*) Считают от "горячего" конца катушки.

Трансформатор питания изготовлен на магнитопроводе ШЛ20Х40. Обмотка I содержит 884 витка провода ПЭВ-2 0,47. Отводы сделаны от 478-го витка (127 B), 806-го (+10 B), 845-го (Норм) и 884-го (-10 В). Обмотка II содержит 1050+1050 витков провода ПЭВ-2 0,27, обмотка III - 165+165 витков ПЭВ-2 0,33, обмотка IV - 27+27 витков ПЭВ-2 0.96. обмотка V - 45 витков провода ПЭВ-2 0,47.

Переключатели S1 - S13 - П2К, остальные - галетные. Реле К1 с напряжением срабатывания 12 В. Контакты реле рассчитаны на коммутацию цепей с напряжением 1000 В. Остальные реле - РЭС-15. паспорт РС4.591.003.

Прибор PA1 - микроамперметр с током полного отклонения 100 мкА.

Предварительное налаживание приставки проводится по обычной методике - проверяется правильность монтажа, работа блока питания, кварцевых генераторов, микрофонного усилителя. По известной методике проверяют работу формирователя SSB сигнала и всех смесителей.

При настройке фильтров в первом и втором смесителях затворы полевых транзисторов отсоединяют от предыдущих каскадов, и на один из затворов подают сигнал с генератора.

Налаживание смесительных каскадов следует производить. добиваясь максимального неискаженного сигнала на их выходах (контролируют осциллографом).

Ввиду значительного разброса параметров полевых транзисторов значения уровней в смесителях не приводятся.

Некоторые приближенные уровни и рекомендации по настройке таких узлов указаны в статье Я. Лаповка "Трансиверная приставка" (см. "Радио". 1978, № 8, с. 12-16). Работа с приставкой. Высокочастотный вход приставки Х6 необходимо соединить с выходом второго гетеродина приемника Р-250М2. Настройку приставки на частоту производят при выключенном высоком напряжении. Нажав на кнопку "Настройка" и установив соответствующий диапазон, подстраивают фильтр второго смесителя по максимуму сеточного тока выходной лампы.

Выходной каскад питается от комбинированного выпрямителя. При выключенном высоком напряжении на анод и экранную сетку выходной лампы поступает пониженное напряжение, которое определяется цепью стабилитронов в экранной цепи. Это дает возможность не только настроить П-контур при выключенном высоком напряжении, но и проводить местные связи. Для дальних связей необходимо включить высокое напряжение.

В заключение следует сказать, что радиолюбители, имеющие II или III категорию, могут ввести в приставку 160-метровый любительский диапазон (вместо диапазона 15 м). Для этого следует вместо кварца на частоту 10 МГц использовать кварц на 8 МГц. Соответствующие контуры в третьем смесителе, усилителе ВЧ и выходном каскаде следует перемотать и настроить на частоту 1850...1950 кГц.

При работе на этом диапазоне выходную мощность приставки следует уменьшить до 5 Вт.

Автор: Е. Суховерхов (UA3AJT, ex UI8HC), г. Москва; Публикация: Н. Большаков, rf.atnn.ru
