www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Стереофонический УКВ-ЧМ приемник

Энциклопедия радиоэлектроники и электротехники / Радиоприем

Комментарии к статье Комментарии к статье

Радиовещание в диапазонах УКВ позволяет обеспечить радиослушателей более высоким качеством звукового сигнала в сравнении с вещанием в диапазонах длинных, средних и коротких волн. Более того, борьба за качество приема привела к появлению промышленных и радиолюбительских приемников исключительно для приема в УКВ диапазонах.

Вниманию читателей предлагается одна из таких любительских разработок. И хотя автор называет свою конструкцию сложной, мы не склонны драматизировать оценку. Просто скажем, что повышение качества работы (неплохое стерео в двух форматах стандарта) требует и определенных затрат.

Описываемая конструкция приемника предназначена для прослушивания радиовещательных стерео- и монофонических УКВ-ЧМ радиостанций в диапазоне 65,8...74 МГц и 88...108 МГц, а также звукового сопровождения телевизионных передач на всех каналах MB и ДМВ.

Предусмотрена возможность приема стереофонических программ как с полярной модуляцией, так и с пилот-тоном. В память приемника можно предварительно запрограммировать настройку на 55 радиостанций и, при необходимости, быстро выбрать любую из них, пользуясь пультом дистанционного управления или непосредственно кнопками на передней панели приемника. Громкость и стереобаланс также регулируются как дистанционно, так и с панели управления. Номер принимаемого канала и вся необходимая информация во время настройки высвечивается на двухразрядном семисегментном индикаторе.

Предлагаемая конструкция является попыткой создать удобное в эксплуатации устройство, пригодное для качественного стереоприема в условиях местности с большим количеством телевизионных и УКВ-ЧМ радиостанций. Несмотря на сравнительно сложную схему, приемник прост в налаживании и эксплуатации. Он собран из доступных деталей и состоит из нескольких функционально законченных блоков, собранных на отдельных платах. Это позволяет при повторении конструкции легко вносить в нее какие-либо изменения и дополнения.

Приемник выполнен по схеме с двойным преобразованием частоты. Сигнал, принятый антенной, преобразуется в первую ПЧ стандартным телевизионным селектором каналов типа СК-В-418-8. Можно использовать и СК-В-41 или какой-либо импортный, рассчитанный на работу в диапазонах MB, ДМВ и КАТВ (кабельное телевидение) 110,..174 МГц. Применять устаревшие селекторы типа СКМ-24 не рекомендуется, так как они не перекрывают диапазон 100... 108 МГц и имеют меньшее усиление.

Как известно, любой супергетеродинный приемник, помимо основного канала, имеет и внеполосные каналы приема на зеркальной и промежуточной частотах, а также за счет преобразования на гармониках и субгармониках частоты колебаний гетеродина, т.е. прием на частотах

fnp=mfг ± nfc,

где m, n = 1, 2, 3... ; fnp - промежуточная частота; fг - частота гетеродина; fc - частота сигнала.

Приемник имеет два гетеродина, поэтому внеполосных каналов в нем еще больше, так как сигналы гетеродинов могут взаимодействовать между собой на нелинейных элементах устройства. Конечно, подавляющее большинство этих побочных каналов отфильтровывается входными контурами селектора каналов и полосовыми фильтрами первой и второй ПЧ.

Однако частоту гетеродина и ПЧ все же рекомендуется выбирать так, чтобы комбинационные частоты не оказались в области частот полезного сигнала. Иными словами, чтобы вблизи принимаемых в данной местности радиостанций не было пораженных точек. Достигается это выбором значения первой ПЧ, которая должна лежать в пределах частот 32,5...38 МГц. В авторском варианте первая ПЧ равна 32,8 МГц (ПЧ1).

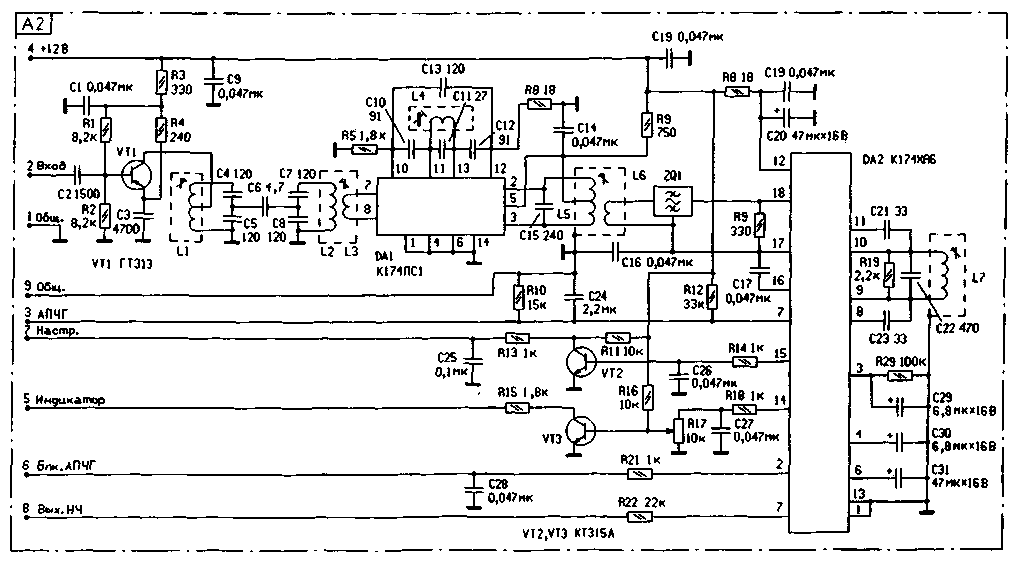

С выхода селектора каналов сигнал ПЧ1 подается на вход блока ПЧ-ЧМ (А2). Его схема показана на рис.1. После усиления каскадом на VT1 и двухконтурного полосового фильтра L1 - L3, С4 - С8 сигнал подается на второй преобразователь частоты, выполненный на микросхеме DA1. Гетеродин с колебательным контуром на L4, С10 - С 13 работает на частоте 22,1 МГц. Вторая ПЧ стандартная - 10,7 МГц (ПЧ2). Она выделяется на контуре L5C15, проходит через фильтр основной селекции ZQ1 и поступает на вход многофункциональной микросхемы DA2. Фильтр должен иметь полосу пропускания 250...300 кГц. Можно использовать фильтр сосредоточенной селекции типа ФП1П-0496 или какой-либо импортный.

Стереофонический УКВ-ЧМ приемник
Рис.1 (нажмите для увеличения)

Микросхема ОД2 включена по типовой схеме и осуществляет основное усиление, ограничение и демодуляцию. Кроме того, она вырабатывает напряжение АПЧГ и сигнал настройки ("Настр."), подаваемый в блок управления. По получении этого сигнала блок управления снижает скорость перестройки приемника для облегчения точной предварительной настройки на станцию. С блока управления на вывод 2 микросхемы DA2 приходит сигнал "Блк. АПЧГ", отключающий АПЧГ на время перестройки приемника.

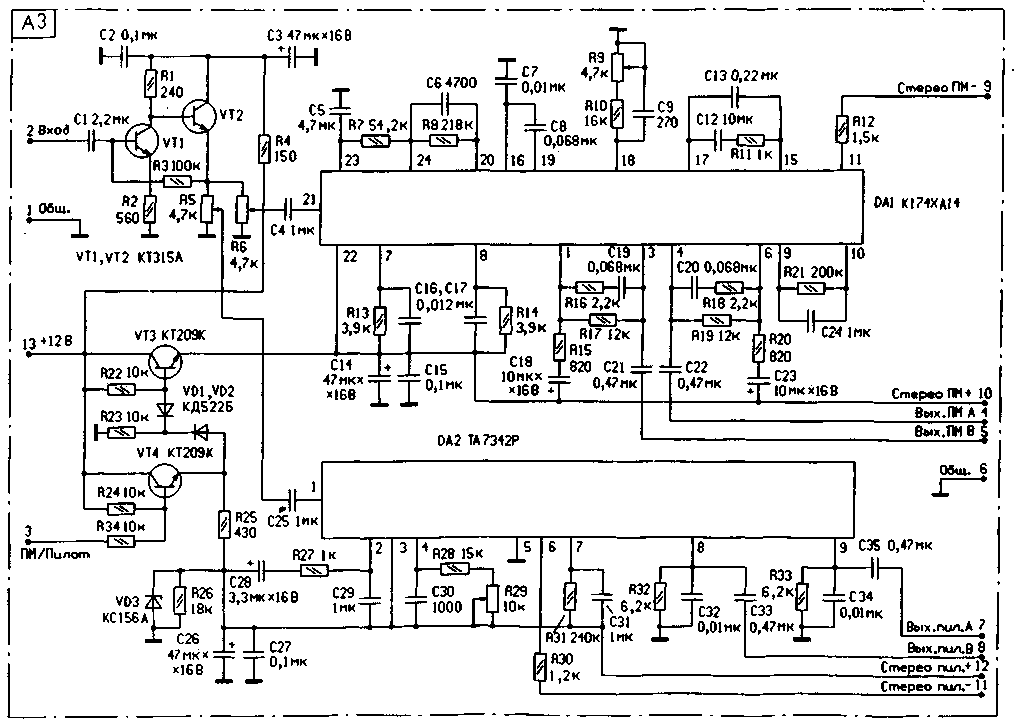

Демодулированный НЧ сигнал с вывода 7 микросхемы DA2 через резистор R22 поступает на вход блока стереодекодеров (A3). Схема этого блока приведена на рис. 2. На транзисторах VT1, VT2 собран предварительный усилитель. Подстроенные резисторы R5 и R6 предназначены для выбора оптимального уровня входного сигнала для микросхем стереодекодеров DA2 и DA1 соответственно.

Стереофонический УКВ-ЧМ приемник
Рис. 2 (нажмите для увеличения)

Стереодекодер для сигнала с полярной модуляцией по системе 01 RT (диапазон частот 65,8...74 МГц) выполнен на микросхеме DA1 типа К174ХА14. Применять более современную разработку К174ХА35 не рекомендуется, так как в условиях реальных сигналов она работает очень неустойчиво, с весьма заметными на слух щелчками и постоянно переключается из режима "Стерео" в режим "Моно". Стереодекодер на микросхеме К174ХА14 работает гораздо устойчивее. Он собран по схеме, подробно описанной в [1].

Стереодекодер для сигнала с пилот-тоном по системе CCIR (диапазон частот 88... 108 МГц) собран на микросхеме DA2 типа ТА7342Р также по типовой схеме. Переключение стереодекодеров осуществляется сигналом "ПМ/Пилот", подаваемым от блока управления. При высоком уровне этого сигнала транзистор VT3 открыт, а транзистор VT4 закрыт и напряжение питания подается на микросхему DA1. При низком уровне сигнала питание подается на микросхему DA2 и отключается от микросхемы DA1.

Обе используемые микросхемы имеют автоматический встроенный переключатель "Моно-Стерео", поэтому принудительное включение режима "Моно" не предусмотрено. Для перехода в этот режим достаточно просто включить "не тот" Стереодекодер. Например, для приема в монофоническом режиме станции, работающей по системе с полярной модуляцией, нужно включить Стереодекодер для системы с пилот-тоном. Разумеется, несколько усложнив схему блока A3, можно реализовать и принудительное включение "Моно". Однако, как показала практика эксплуатации, необходимости в этом нет. Выходные сигналы стереодекодеров подаются на вход блока фильтров и электронного регулятора громкости А4. Его схема показана на рис. 3.

Стереофонический УКВ-ЧМ приемник
рис. 3 (нажмите для увеличения)

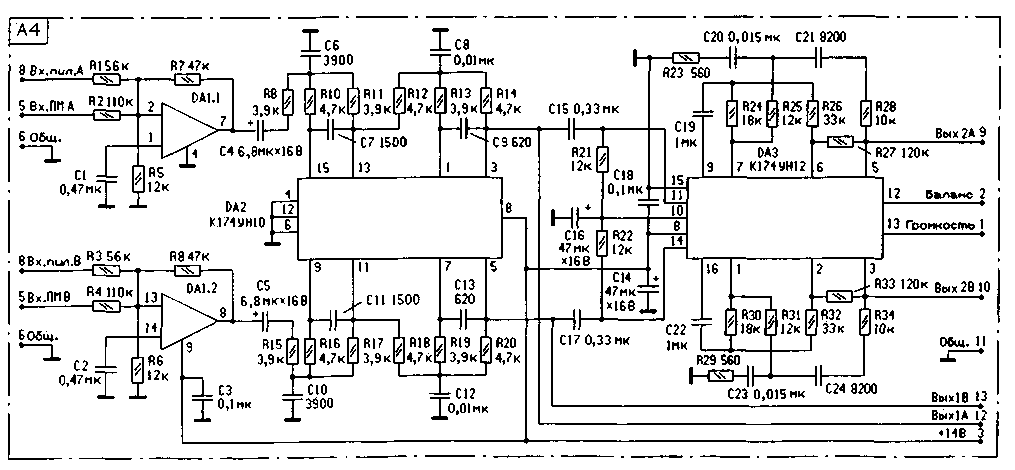

На микросхеме DA1 К548УН1 собран предварительный усилитель. Его назначение - нормировать уровни сигналов с выходов стереодекодеров. В качестве DA1 допустимо использовать любой малошумящий ОУ в стандартном включении. На микросхеме DA2 собран активный фильтр подавления остатков поднесущих частот комплексного стереосигнала. При отсутствии микросхемы К174УН10 фильтр можно собрать по любой другой схеме, например, так, как рекомендуется в [2].

Электронный регулятор громкости и стереобаланса собран на микросхеме DA3 блока А4 по типовой схеме. Регулирующее напряжение подается на выводы 13 и 12 этой микросхемы от блока управления. Сигнал с выходов "Вых. 1А" и "Вых. 1В" подается на внешний разъем для записи на магнитофон. Его уровень не зависит от регулировки громкости. С выходов "Вых. 2А" и "Вых. 2В" сигнал подается на усилитель мощности и на разъем, предназначенный для подключения внешнего высококачественного оконечного УНЧ.

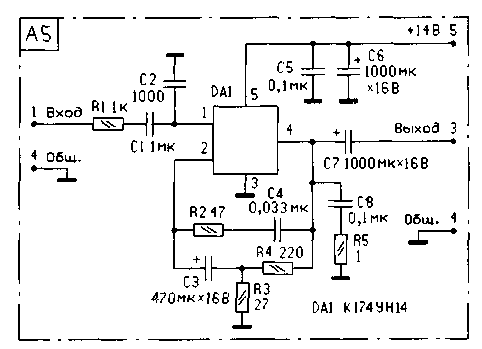

Усилитель мощности приемника (А5) выполнен на микросхеме К174УН14. Каких-либо особенностей он не имеет. Схема одного канала усилителя показана на рис. 4.

Стереофонический УКВ-ЧМ приемник
рис. 4

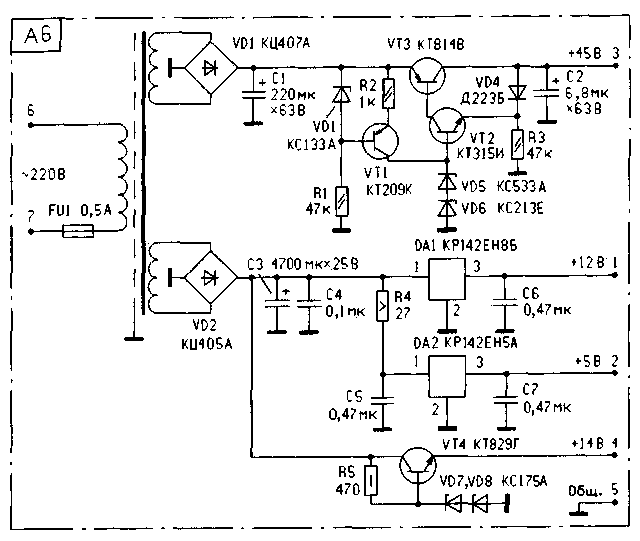

Блок питания (А6) собран по трансформаторной схеме, его схема приведена на рис. 5.

Стереофонический УКВ-ЧМ приемник
рис. 5

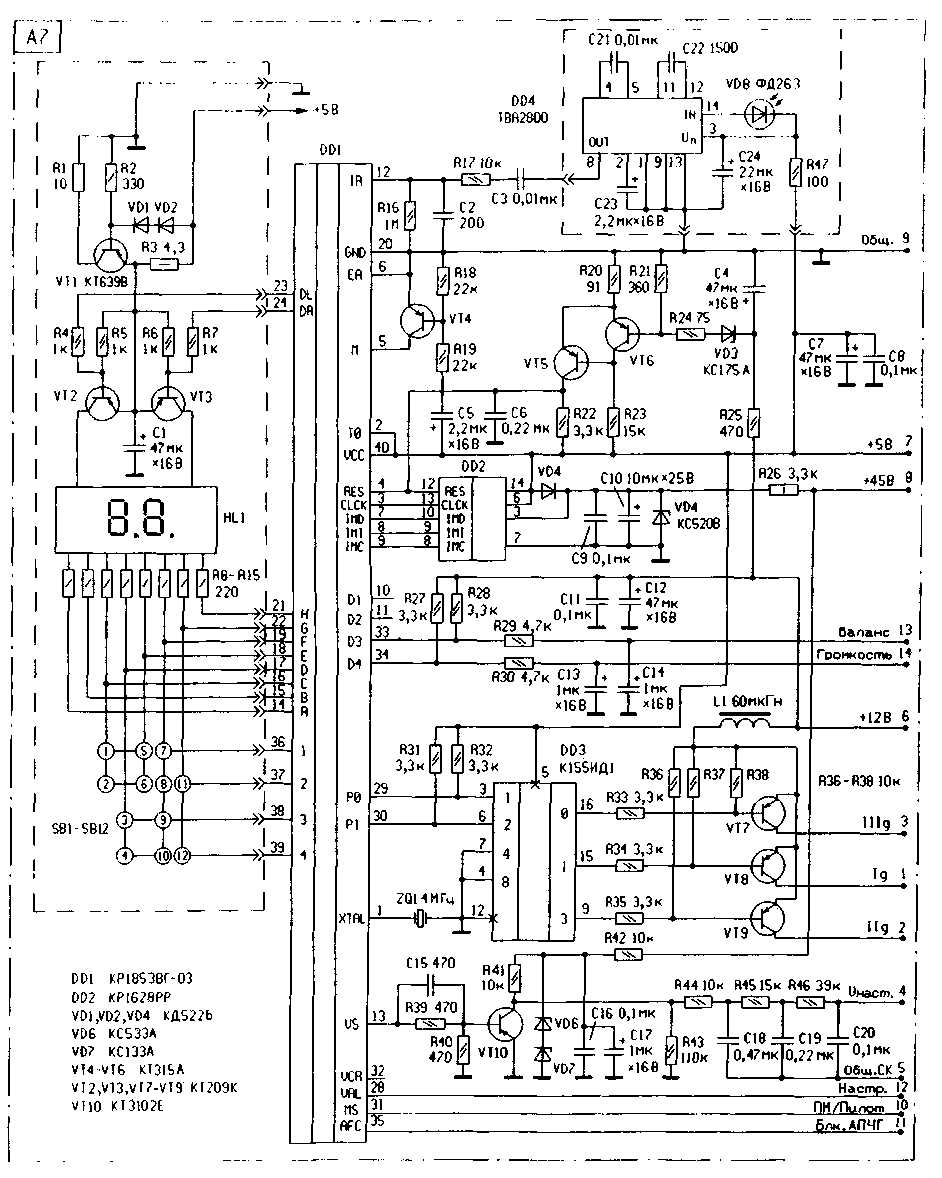

Блок управления приемника (А7) выполнен на основе"телевизионного" контроллера КР1853ВГ1-03. Его схема показана на рис. 6. В основном она повторяет схему системы настройки СН-44 для отечественных телевизоров 4-го поколения. Отличия заключаются в исключении дежурного режима и в схеме дешифратора диапазона.

Стереофонический УКВ-ЧМ приемник
рис. 6 (нажмите для увеличения)

Дешифратор выполнен на микросхеме DD3 и транзисторах VT7 - VT9. Необходимость в таком усложнении схемы объясняется тем, что в контроллере скорость изменения напряжения настройки различна в разных диапазонах. Радиосигнал занимает значительно меньшую полосу частот, чем телевизионный, поэтому и скорость перестройки по диапазону должна быть меньше. В предлагаемой схеме диапазон 1-2 контроллера не используется, диапазон 3 соответствует полосе частот 50... 100 МГц, диапазон 4-5 - 100...230 МГц, а диапазон Н - ДМВ.

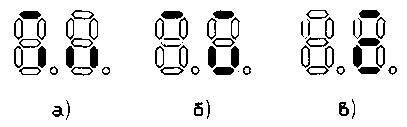

На индикаторе диапазоны отображаются так, как показано на рис. 7: а) - напряжение в нижнем конце диапазона 50... 100 МГц; б) - в центре диапазона 100...230 МГц; в) - в верхнем конце диапазона ДМВ. Верхние тире индикатора используются в режиме для трехуровневого отображения напряжения настройки. Блок индикаторов HL1 имеет схему соединения элементов с общим анодом, тип индикатора любой, например КИПЦ09И-2/7К.

Стереофонический УКВ-ЧМ приемник
рис. 7

Для дистанционного управления используется стандартный пульт ПДУ-44 (RC-401) от телевизоров 4-го поколения. Этот пульт выполнен на основе микросхемы IRT1260 фирмы ITT, имеющей отечественный аналог КР1056ХЛ1. Назначение кнопок местной клавиатуры приведено в таблице. Соответствующие кнопки ПДУ выполняют аналогичную функцию.

Температурный коэффициент стабилитронов VD6 и VD7 (см. рис. 6) определяет стабильность настройки приемника. В авторском варианте наилучшая термокомпенсация частоты гетеродина получилась при использовании четырех последовательно включенных стабилитронов - двух Д814Б и двух КС191Ф. Микросхема КР1853ВГ1-03- это аналог SAA1293A-03 фирмы ITT, КР1628РР2 - MDA2062, входной усилитель ИК ДУ ТВА2800 имеет отечественные аналоги КР1054УИ1, КР1054ХАЗ, КР1056УП1, КР1084УИ1. Номера выводов на рис. 6 приведены для микросхем КР1628РР2 и ТВА2800 в корпусе с 14-ю выводами. Для 16-выводного корпуса номера выводов с 8-го по 14-й следует увеличить на 2. Кнопки SB1 - SB12 - на замыкание без фиксации.

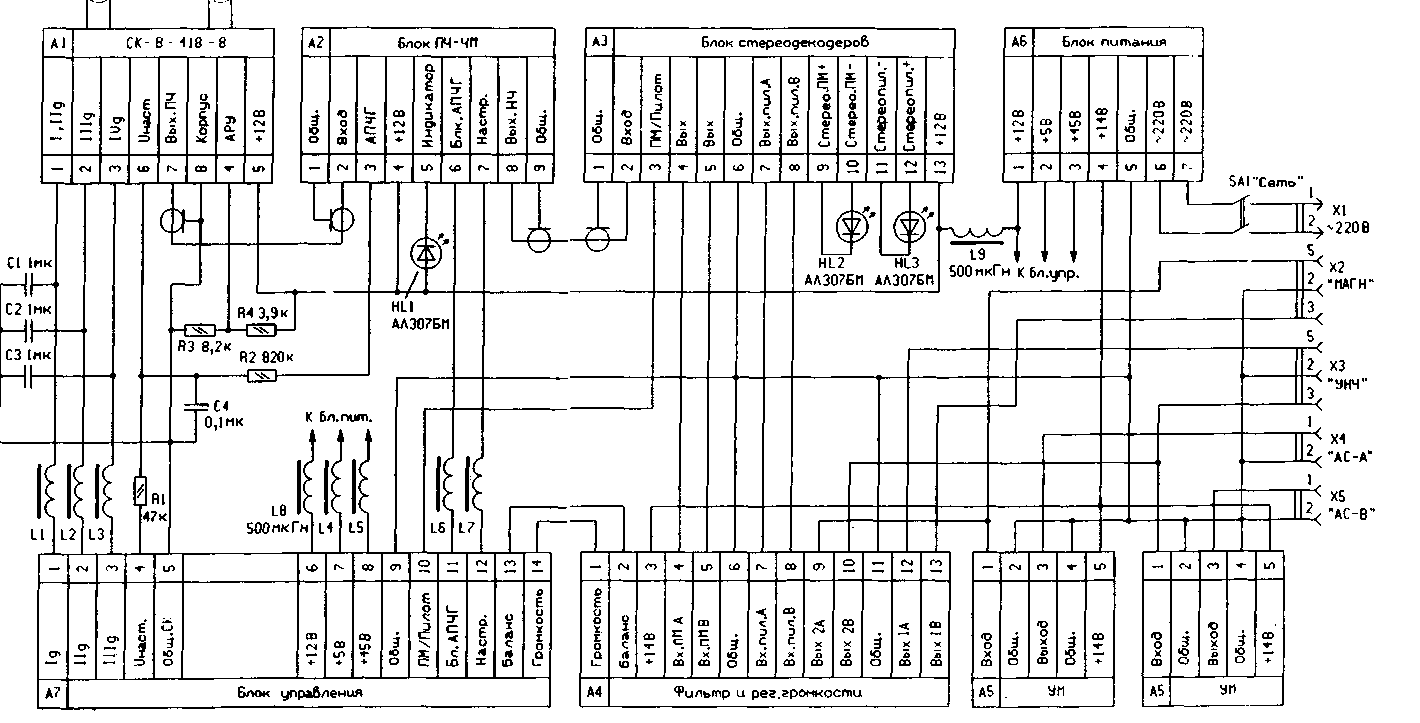

Схема межблочных соединений приемника показана на рис. 8.

Стереофонический УКВ-ЧМ приемник
рис. 8 (нажмите для увеличения)

Дроссели L1 - L7 - это ферритовые трубчатые магнитопроводы, надетые на соответствующие проводники. Можно использовать магнитопроводы из феррита Ф600 от дросселей ДМ-0,1. В качестве дросселей L8 и L9 использованы ДМ-0,1 с индуктивностью 500 мкГн. Светодиоды HL1 - HL3 размещены на передней панели приемника, HL1 индицирует настройку на станцию, a HL2 и HL3 - наличие стереосигнала по системе с полярной модуляцией и пилот-тоном соответственно. Элементы С1 - С4, R1 - R4, L1 - L9 расположены навесным монтажом на выводах блоков А1, А5 и А7. Разъемы Х2 и Х3 типа ОНЦ-КГ-4-5/16-Р предназначены для подключения входов магнитофона и внешнего УМЗЧ соответственно. Они расположены на задней стенке приемника. Там же размещаются иХ1 для подключения питания 220 В и Х4, Х5 для подключения акустических систем каналов А и В.

Данная конструкция рассчитана на повторение достаточно квалифицированными радиолюбителями, поэтому чертежи печатных плат не приводятся. При размещении деталей на платах необходимо придерживаться общих правил монтажа высокочастотных конструкций. Внутри корпуса платы следует размещать таким образом, чтобы селектор каналов и блок ПЧ-ЧМ находились на максимальном удалении от блока управления. Регулирующие транзисторы и микросхемы стабилизаторов и усилителей мощности нужно закрепить на радиаторе по возможности дальше от высокочастотных блоков и блока стереодекодеров.

Все контурные катушки в блоке ПЧ-ЧМ намотаны проводом ПЭВ 0,28 мм на каркасах диаметром 7 мм с подстроечниками из феррита Ф100. Такие каркасы использовались в контурах KB диапазонов приемника "ОКЕАН". Катушки связи намотаны проводом ПЭВ 0,1 мм поверх соответствующих контурных катушек. Все колебательные контуры заключены в латунные или алюминиевые экраны.

Число витков катушек: L1 - 3+3, L2 - 6, L3 - 3, L4 - 10, L5 - 6+6, L6 - 5, L7 - 6.

Элементы блока стереодекодеров С6, R7, R8 согласно справочным данным на микросхему К174ХА14 должны быть подобраны с точностью ±1%, но без особого ущерба для качества вполне можно использовать ближайший стандартный номинал. Конденсатор С12 - неполярный. Если нет конденсатора нужной емкости, его можно составить из трех К10-47 (вариант а).

№ кнопки блока А7 (рис. 6)

Стандартное

Наименование в приемнике

Выполняемая функция

1

TUN+

НАСТРОИКА+

Увеличение напряжения настройки

2

VCR

МОНО

Принудительное включение режима "МОНО" (не используется)

3

BAND

ДИАПАЗОН

Выбор диапазона

4

TUN-

НАСТРОЙКА-

Уменьшение напряжения настройки

5

CON-

БАЛАНС-

Стереобаланс правый-левый

6

CON+

БАЛАНС+

Стереобапанс левый-правый

7

PAL

ПМ/ПИЛОТ

Переключение систем полярная модуляция/пилот-тон

8

MEMO

ПАМЯТЬ

Память

9

VOL-

ГРОМКОСТЬ-

Уменьшение громкости

10

VOL+

ГРОМКОСТЬ+

Увеличение громкости

11

P-

ПРОГРАММЫ-

Перебор каналов в сторону уменьшения

12

P+

ПРОГРАММЫ+

Перебор каналов в сторону увеличения

Конденсаторы С9 и С30 определяют частоту ГУНа микросхем, поэтому они должны быть с возможно меньшим ТКЕ. Из старых типов можно рекомендовать КСО-Г. К остальным элементам блока особых требований не предъявляется.

Налаживание блока А2 ПЧ-ЧМ особенностей не имеет и выполняется по стандартной методике. Конденсатор С9 должен быть припаян непосредственно к выводам 12 и 1 микросхемы К174ХА6 со стороны печатных проводников.

Налаживание блока стереодекодеров A3 заключается в подстройке частоты ГУНа резисторами R9 и R29 до надежного захвата частоты поднесущей системой ФАПЧ микросхем. Этот момент определяется по зажиганию светодиода HL2 или HL3. Резисторами R5 и R6 добиваются одинакового уровня сигналов на выходе стереодекодеров.

В блоке управления необходимо выставить опции в энергонезависимой памяти DD2. Делается это в сервисном режиме только с ПДУ. Для входа в этот режим необходимо нажать и в течение 0,5 с удерживать кнопку "СЕРВИС" ПДУ. После появления на индикаторе символов "СН° следует отпустить и повторно нажать эту кнопку. После появления символов "ОР" нужно выбрать номер опции на левом индикаторе клавишей "Громкость+" или "Громкость-", а затем установить или сбросить соответствующие биты опций на правом индикаторе с помощью цифровых клавиш ПДУ. Все необходимые установки показаны на рис. 9.

Стереофонический УКВ-ЧМ приемник
рис. 9

После программирования каждого байта опций следует нажимать клавишу "ПАМЯТЬ" ПДУ для записи информации в энергонезависимую память.

Предварительная настройка на радиостанции осуществляется аналогично настройке телевизора 4-го поколения с системой настройки СН-44. Вначале необходимо выбрать диапазон кнопкой "ДИАПАЗОН", затем кнопкой "НАСТРОЙКА+" или "НАСТРОЙКА-" ПДУ или местной панели настроиться на желаемую станцию, а кнопкой "ПМ/Пилот" выбрать соответствующую систему. При этом индикатор начинает мигать. Включение стереодекодера для системы с полярной модуляцией индицируется светящейся точкой на правом знакоместе индикатора. Затем кнопкой "ПРОГРАММЫ-" или "ПРОГРАММЫ+" выбирают номер канала для станции в пределах от 1 до 55. Можно воспользоваться и цифровыми клавишами ПДУ. Для запоминания информации необходимо нажать клавишу "ПАМЯТЬ", при этом индикатор прекращает мигание. В дальнейшем настройка на запрограммированные станции осуществляется перебором каналов в сторону увеличения или уменьшения кнопкой "ПРОГРАММЫ+" или "ПРОГРАММЫ-" соответственно. С ПДУ возможен непосредственный ввод номера канала цифровыми кнопками. Положение регуляторов громкости и стереобаланса также заносится в энергонезависимую память при нажатии кнопки "ПАМЯТЬ".

Более подробно работа контроллера КР1853ВГ1-03 и процедура настройки описаны в [3] и [4].

Суммарное потребление от источников +5 В, +12 В, +14 В-не более 0,6 А, а от источника +45 В - 0,05 А.

Литература

  1. С. Чепульский. Стереодекодер в радиоприемнике "ИШИМ-003-1". -Радиолюбитель, 1994,№ 12,с.15-18.
  2. П. Беляцкий. Декодер стереосигнала. - Радио,1996,№ 3,с.26,27
  3. Интегральные микросхемы. Микросхемы для телевидения и видеотехники, вып. 2 - М.:ДОДЭКА, 1995.
  4. Ельяшкевич С.А., Пескин А.Е. Телевизоры пятого поколения. Справочник. - М.:КУБК-а, Символ-Р, 1996.

Автор: И. Хлюпин, г. Долгопрудный Московской обл.; Публикация: Н. Большаков, rf.atnn.ru
