www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Импульсные блоки питания DVD-проигрывателя Philips DVDQ50

Энциклопедия радиоэлектроники и электротехники / Блоки питания

Комментарии к статье Комментарии к статье

Фирма PHILIPS является одним из мировых лидеров по производству DVD-проигрывателей.Рассмотрим модели DVDQ40 и DVDQ50, очень близкие по схемным и конструктивным решениям. Они комплектуются одинаковыми импульсными блоками питания (ИБП). Для стран ЕС этот блок имеет наименование EPM (Part № 3122 427 22920 или 22930), а для остальных стран - Billion (Part № 3139 248 70851). В странах СНГ можно встретить комплектацию проигрывателя как с одним, так и с другим блоком. В настоящей статье приведено подробное описание ИБП Billion и некоторые особенности его аналога - EPM.

Импульсные блоки питания Billion и EPM, как и DVD-проигрыватель, имеют два режима работы: рабочий (operational) и дежурный (standby). ИБП обеспечивают узлы DVD-проигрывателя соответствующими напряжениями питания в каждом из этих режимов (см. табл. 1). При этом обеспечивается групповая, а по некоторым каналам еще и раздельная стабилизация напряжений. Оба ИБП обеспечивают гальваническую развязку остальных узлов DVD-проигрывателя от питающей сети.

Импульсный блок питания Billion (Part № 3139 248 70851)

Основой ИБП Billion является об-ратноходовый импульсный преобразователь (инвертор), который собран на МДП транзисторе с N-кана-лом Q1 (SSS6N60A), импульсном трансформаторе T1 EERL-28 и ШИМ контроллере IC1 (SD3842A).

Микросхема SD3842A - это аналог более распространенной микросхемы UC3842A. Она представляет собой ШИМ контроллер для импульсных источников питания, управляющий внешним ключом на полевом транзисторе со структурой МДП. Эти микросхемы могут изготавливаться в разных типах корпусов. В блоке питания Billion используется микросхема в корпусе DIP-8. Функциональная схема этой микросхемы представлена рис. 1, а назначение выводов в табл. 2.

Примечание. Обозначение выводов микросхемы в табл. 2 соответствует принципиальной схеме рис. 2.

Микросхема SD3842A имеет следующие особенности:

  • максимальное значение рабочей частоты преобразователя - до 500 кГц;
  • питание времязадающей цепи стабильным напряжением 5 В от внутреннего стабилизатора микросхемы через вывод 8;

Таблица 1. Выходные напряжения ИБП проигрывателя DVDQ50

Обозначение на принципиальной схеме Значение, В Применение
+12V_stdby 12 Используются в дежурном и рабочем режимах
+5V_ stdby 5
+5V_digital 5
+5V_AV 5 Используются только в рабочем режиме
3V3 3,3
-5V -5
-40V -40

Таблица 2. Назначение выводов микросхемы ШИМ контроллера SD3842A (UC3842A) в корпусе DIP-8

Выводы Обозначение Назначение
1 COMP Выход усилителя ошибки для подключения цепи корректирующей ООС (Compensation)
2 VFB Инвертирующий вход усилителя ошибки, на который поступает управляющее напряжение ООС (VOLTAGE FEEDBACK), обеспечивающее стабилизацию выходных напряжений источника питания
3 C.S Вход сигнала от датчика тока (CURRENT SENSE) выходного ключа
4 Rt/Ct Вывод подключения времязадающей цепи. Определяет максимальное значение рабочей частоты преобразователя (до 500 кГц)
5 GND Общий
6 Output Выход импульсов управления выходным полевым ключом
7 VCC Вход напряжения питания
8 VREF Выход стабильного напряжения 5 В для питания времязадающей цепи

Импульсные блоки питания DVD-проигрывателя Philips DVDQ50

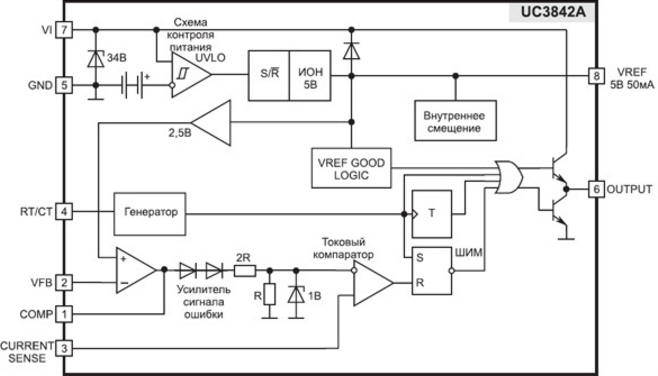

Рис. 1. Функциональная схема микросхемы ШИМ контроллера SD3842A (UC3842A)

  • в цепях питания микросхемы используется пороговое устройство с гистерезисом UVLO (Undervoltage Lockout), которое при включении подает напряжение питания VCC с выв. 7 на внутренний стабилизатор (когда его значение достигнет 16 В) и отключает его при уменьшении напряжения на выв. 7 до 10 В (эту схему еще называют "старт-стопной");
  • микросхема имеет защиту от перегрузки по току выходного ключа. Для этого последовательно в цепь истока МДП транзистора (силового ключа) устанавливается резистор - датчик тока. Пилообразное напряжение обратной связи, пропорциональное току выходного ключа, с датчика тока поступает на выв. 3 микросхемы;
  • микросхема имеет тотемный выход (двухтактный каскад на комплементарных биполярных транзисторах).

Рассмотрим работу ИБП Billion по принципиальной схеме, которая приведена на рис. 2.

Назначение основных элементов ИБП Billion приведено в табл. 3.

Сетевой выпрямитель ИБП собран на диодах D1-D4. На его входе установлен помехоподавляющий фильтр, а на выходе - фильтрующий конденсатор С5. Все указанные цепи достаточно просты и дополнительных пояснений не требуют. Варистор ZNR1 и искровой разрядник SP1 защищают ИБП и весь аппарат от перегрузки при значительном увеличении напряжения сети, например при грозовом разряде (молнии). Резистор R55 ограничивает ток заряда конденсатора С5, защищая тем самым диоды выпрямительного моста от перегрузки в момент включения аппарата в сеть.

Постоянное напряжение 290...310 В (для сети ~220 В), полученное на выходе сетевого выпрямителя, обеспечивает питание импульсного преобразователя.

Работа преобразователя ИБП в рабочем и дежурном режимах

Ограничение тока выходного ключа Q1

В этих режимах работы ИБП на выв. 8 микросхемы формируется напряжение 5 В и преобразователь работает на фиксированной частоте (приблизительно 58 кГц), которая определяется номиналами деталей времязада-ющей цепи C10 R10. Выработанные микросхемой положительные импульсы с выв. 6 IC1 через резисторы R8 и R7 прикладываются к затвору транзистора Q1 и открывают его. Так как транзистор имеет индуктивную нагрузку (обмотка 3-1 Т1), то его ток будет плавно нарастать, создавая на датчике тока R3A возрастающее положительное напряжение, которое через ограничивающий резистор R4 поступает на выв. 3 (вход C.S) микросхемы.

Из функциональной схемы МС IC1 SD3842A (см. рис. 1) видно, что к выв. 3 подключен неинвертирующий вход компаратора датчика тока (CURRENT SENSE COMPARATOR). На инвертирующий вход этого компаратора поступает управляющее напряжение с усилителя ошибки (ERROR AMP). Когда пилообразное напряжение от датчика тока превысит управляющее напряжение ошибки, на выходе компаратора появится уровень лог. "1", который, управляя последующими логическими схемами микросхемы, обеспечит запирание верхнего и отпирание нижнего транзистора тотемного выхода микросхемы. Напряжение на выходе IC1 SD3842A (выв. 6) уменьшится до нуля и выходной ключ Q1 (см. рис. 2) закроется. Описанный выше процесс обеспечивает ограничение тока выходного ключа Q1 в каждый период работы схемы, что предохраняет ключ от токовой перегрузки.

Импульсные блоки питания DVD-проигрывателя Philips DVDQ50
Рис. 2. Принципиальная схема ИБП Billion (нажмите для увеличения)

Вторичные цепи источника питания

Во вторичных цепях ИБП Billion с помощью импульсных выпрямителей формируются следующие напряжения:

  • 12 В, выпрямитель - диод D9 (31DQ10);
  • +5 В, выпрямитель - диод D10 (SB540);
  • -40 В, выпрямитель - диод D13 (FR107);
  • D12 (SR106) - выпрямитель для питания стабилизатора напряжения -5 В.

Причем первые три из этих напряжений обеспечивают питание соответствующих цепей проигрывателя как в дежурном, так и в рабочем режимах.

В рабочем режиме на выв. 10 разъема CON2 поступает сигнал Active с уровнем лог. "1", открывающий через делитель R30 R31 ключевой транзистор Q3. Так как коллектор этого транзистора соединен непосредственно с затвором силового ключа Q2, он также откроется, и напряжение 5 В через этот ключ и дополнительные развязывающие фильтры поступит в цепи питания цифровой и аналоговой частей аппарата. Со стока транзистора Q2 питание поступит также на стабилизатор 3,3 В, который выполнен на микросхеме IC4 (UT587). Необходимое выходное напряжение (3,3 В) этого стабилизатора задается делителем напряжения на резисторах R27 и R28.

Помимо этого напряжение 5 В со стока Q2 поступает на эмиттер p-n-p транзистора Q6. За счет смещения с делителя R35 R36 ключ на транзисторе Q6 открывается и обеспечивает отпирание ключа Q5, что, в свою очередь, обеспечивает работу параметрического стабилизатора напряжения -5 В на транзисторе Q4 и стабилитроне ZD2.

Групповая стабилизация выходных напряжений ИБП

Групповая стабилизация выходных напряжений ИБП осуществляется за счет петли управляющей ООС, в которую входят каскад стабилизации (управляемый стабилитрон) IC3 (KIA431A) и оптрон IC2 (TCET1108G). Анод светодиода оптрона IC2 подключен ко вторичному напряжению 12 В, а катод - к выходу управляемого стабилитрона IC3, т.е. ток через светодиод определяется выходным напряжением стабилитрона IC3.

Таблица 3. Назначение и типы (номиналы) основных элементов ИБП Billion

Позиционные номера Типы или номиналы Назначение
Первичные цепи
D1...D4 1N4007 Сетевой выпрямительный мост
SP1 DSP501 Искровой разрядник цепи защиты ИБП при увеличении напряжения сети
IC1 SD3842A (UC3842A) ШИМ контроллер
R12 10 кОм

Резистор ООС, задает коэффициент усиления напряжения усилителя ошибки
C11 0,01 мкФ Конденсатор коррекции (ООС по высокой частоте), обеспечивает устойчивую работу усилителя ошибки на ВЧ
Q1 SSS6N60A Выходной ключ импульсного преобразователя ИБП на полевом транзисторе с N-каналом
R3A 0,68 Ом 1 Вт Датчик тока транзистора Q1

C12 0,01 мкФ 1 кВ

Демпфирующая цепь

R5 1 МОм
D6 FR107
C6 220 пФ 1 кВ
R14 47 Ом, 2 Вт
C7 47 мк 25 В

Цепь запуска

D14, D15 1N4148
C4 0,1 мк 275 В
R2 2,7 к
D5 HER103 Выпрямитель цепи подзарядки накопительного конденсатора С7
R10 5,6 к

Времязадающая цепь

C10 0,01 мк
IC2 TCET1108G Оптрон
D8 HER103

Элементы схемы защиты от перегрузки по напряжению

ZD1 BZX79-B15
Q7 2SA733
Q8 2SC945
T1 EERL-28 Импульсный трансформатор преобразователя (ТПИ)
Вторичные цепи
D9 31DQ10 Импульсный выпрямитель 12 В
D10 SB540 Импульсный выпрямитель 5 В
D12 SR106 Импульсный выпрямитель цепи питания стабилизатора напряжения -5 В
D13 FR107 Импульсный выпрямитель напряжения -40 В
IC3 KIA431A Каскад стабилизации (управляемый стабилитрон)
IC4 UT587 Стабилизатор напряжения 3,3 В
Q4 8550S Стабилизатор напряжения -5 В

ZD2 HZ6B2
Q2 CEP603AL Ключи переключения режимов дежурный/рабочий
Q3 2SC945
Q5 2SC945
Q6 2SA733

Предположим, выходные напряжения ИБП растут. Возрастет также напряжение на регулирующем входе стабилитрона IC3, которое поступает туда от источника 5 В через делитель R25 R22 R23. Выходное напряжение IC3 растет, а значит, ток диода оптрона IC2 уменьшается, что приведет к увеличению сопротивления перехода транзистора оптрона и уменьшению постоянного напряжения на выв. 2 микросхемы IC1. Это напряжение усиливается и инвертируется усилителем ошибки внутри микросхемы, что приводит к увеличению напряжения на выходе этого усилителя (выв. 1 на рис. 1).

Как уже отмечалось, напряжение ошибки внутри микросхемы поступает на инвертирующий вход компаратора (CURRENT SENSE COMPARATOR), а на неинвертирующий вход этого компаратора поступает пилообразное напряжение от датчика тока. Теперь для запирания силового ключа понадобится несколько большее значение этого напряжения, а это значит, что выходной полевой транзистор Q1 будет открыт большее время. Это приведет к уменьшению скважности импульсов на выходе микросхемы и, следовательно, к уменьшению выходных напряжений ИБП до номинальных значений. Аналогично, но с точностью до "наоборот", работает схема в случае уменьшения выходных напряжений преобразователя БП.

Режим запуска

При включении DVD-проигрыва-теля в сеть конденсатор С7 ИБП заряжается от сети через помехоподавля-ющий фильтр и цепь запуска, состоящую из конденсатора С4, диодов D14, D15 и резистора R2. Когда напряжение на конденсаторе С7 и на выв. 7 микросхемы IC1 превысит пороговое значение (16 В), срабатывает схема UVLO микросхемы и напряжение с конденсатора С7 через эту схему поступает как питающее на основные узлы микросхемы. С выв. 8 IC1 опорное напряжение 5 В поступает на времязадающую цепь R10 C10 и на коллектор фототранзистора оптрона IC2. ИБП запускается, в ТПИ Т1 возникают импульсы напряжения, которые с выв. 5 Т1 через дроссель L12 и диод D5 подзаряжают конденсатор C7, и блок питания плавно входит в один из устойчивых режимов работы (рабочий или дежурный).

Причин, по которым может отсутствовать или быть недостаточной подзарядка конденсатора С7, может быть несколько:

  • неисправна цепь запуска;
  • значительно уменьшилась емкость конденсатора С7;
  • перегружен ИБП;
  • не работает или неустойчиво работает сам преобразователь ИБП.

Прерывистый режим

Если по какой-либо причине конденсатор C7 не подзаряжается, напряжение на нем и на выв. 7 IC1 будет уменьшаться. Когда оно упадет до нижнего порогового уровня (10 В), схема UVLO в составе микросхемы IC1 отключит питание ряда узлов этой микросхемы. Исчезнет также напряжение на выв. 8, которым питались времязадающая цепь, фототранзистор оптрона IC2 и ИБП отключится. Его энергопотребление уменьшится до минимального уровня. Конденсатор C7 вновь будет заряжаться через цепь запуска до верхнего порогового напряжения (16 В), т.е. произойдет еще одна попытка запуска. Если причина отсутствия подзарядки конденсатора С7 не исчезла, то попытки запуска будут повторяться. Такой режим работы ИБП называют прерывистым. Он предохраняет ИБП и весь аппарат от возможной перегрузки. Этот режим обычно сопровождается характерным звуком - "цыканьем", которое издает импульсный трансформатор T1.

Схема защиты от перегрузки по напряжению

Основой этой схемы является би-стабильная ячейка на транзисторах разной проводимости Q7 и Q8. Эта схема широко применялась в отечественных телевизорах. Например, в сенсорном устройстве УСУ-15 популярного телевизора 3УСЦТ таких ячеек было восемь. Она имеет два устойчивых состояния: оба транзистора заперты или оба транзистора открыты до насыщения. Кроме того, схема содержит отдельный импульсный выпрямитель на диоде D8 и пороговое устройство на стабилитроне ZD1.

При нормальной работе напряжение на выходе выпрямителя D8 -менее 15 В. Стабилитрон ZD1 и транзисторы ячейки заперты.

Когда напряжения ИБП повышаются выше нормы, напряжение на выходе выпрямителя D8 превысит уровень 15 В, стабилитрон ZD1 открывается и на базу Q8 поступает отпирающее напряжение. Транзистор Q8 открывается, обеспечивая отпирание транзистора Q7. При этом, за счет того что ток коллектора каждого из этих транзисторов является током базы другого транзистора, ячейка будет оставаться в открытом состоянии, шунтируя выв. 1 микросхемы IC1 и блокируя ее работу.

Некоторые неисправности ИБП Billion и рекомендации по его ремонту

1. Если сгорел предохранитель F1, то следует проверить на пробой защитный варистор ZNR1, диоды моста и силовой транзистор Q1. Несколько реже пробивается конденсатор сглаживающего фильтра C5 и конденсаторы помехоподавляющего фильтра. При этом дефекте могут перегореть датчик тока R3A и ограничивающий резистор R55.

2. Тотемный выход микросхемы ШИМ контроллера (выв. 6) обычно выходит из строя по следующим причинам:

  • завышено напряжение сети;
  • неисправен оптрон IC2;
  • неисправен управляемый стабилитрон IC3.

3. ИБП может не запускаться по следующим основным причинам:

  • нет напряжения питания 300 В на конденсаторе сглаживающего фильтра C5;
  • оборван датчик тока R3A;
  • в обрыве элементы цепи запуска: D14, D15, R2, C2. Причем проверить исправность схемы запуска с 90% гарантией можно одним измерением, проверив напряжение 5 В на выв. 8 микросхемы IC1;
  • обрыв деталей времязадающей цепи R10 C10;
  • потеря емкости или утечка конденсатора C7;
  • короткое замыкание во вторичных цепях ИБП;
  • пробой одного их транзисторов схемы защиты от перегрузки по напряжению Q7, Q8 или стабилитрона ZD1;
  • неисправность силового ключа Q1;
  • неисправность микросхемы ШИМ контроллера.

4. ИБП может перейти в прерывистый режим по следующим причинам:

  • перегрузка по току или короткое замыкание в нагрузках вторичных выпрямителей;
  • обрыв элементов D5, L12 или обмотки 5-6 ТПИ Т1;
  • обрыв или потеря емкости конденсатора C7.

5. При отсутствии одного или нескольких выходных напряжений блока питания следует проверить коммутирующие ключи, стабилизаторы и выпрямители. Все эти цепи были достаточно подробно рассмотрены выше.

Особенности импульсного блока питания EPM

К сожалению, автору схему этого ИБП найти не удалось. Поэтому сделаем небольшой обзор этого блока по имеющейся информации.

Для обозначения позиционных номеров деталей фирма PHILIPS очень часто использует не привычные для нас буквы (С325, IC501 и т. п.), а только цифры. Точнее, четырехзначные числа. Например: 7101, 2107 и т.д. Подобные обозначения, с непривычки, крайне затрудняют как чтение принципиальных схем, так и поиск деталей на платах.

Давайте расшифруем эти обозначения. Первая цифра слева (старший разряд четырехзначного числа) обозначает тип детали. Хотя есть исключения, но, как правило, используется следующий код 1-й цифры:

  • 1 - разъемы (соединители);
  • 2 - конденсаторы;
  • 3 - резисторы;
  • 4 - перемычки (jumpers);
  • 5 - индуктивности, трансформаторы;
  • 6 - диоды, диодные сборки, мосты, стабилитроны;
  • 7 - транзисторы и микросхемы.

Следующая, вторая цифра, - это функциональный узел, к которому этот элемент относится. Здесь система прослеживается сложнее, но для деталей ИБП EPM, которые расположены в первичной цепи, 2-я цифра - 1, а для деталей вторичной цепи - 2.

Третья и четвертая цифры - это номер детали.

Основой ИБП EPM является обрат-ноходовый импульсный преобразователь (инвертор), который собран на ШИМ контроллере 7101 серии TY720xx, выходном высоковольтном МДП транзисторе 7125 и импульсном трансформаторе с позиционным номером 5131. Частота преобразования 125 кГц задается конденсатором 2107, который подключен к выв. 5 микросхемы 7101. Оптопара имеет позиционный номер 7102, а 7201 - это управляемый стабилитрон типа TL431. В качестве датчика тока выходного транзистора используются резисторы 3126, 3127 и 3128. Диоды сетевого выпрямителя имеют номера 6112-6115.

В целом схема и работа этого ИБП напоминает схему и работу ИБП Billion, поэтому методика ремонта этого блока аналогична предыдущему.

Литература

  1. И. Безверхний. Импульсный блок питания DVD-проигрывателей фирмы SAMSUNG. "Ремонт & Сервис", № 1, 2005 г.

Автор: Игорь Безверхний
