www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Источник питания для мультиметра M890G

Энциклопедия радиоэлектроники и электротехники / Блоки питания

Комментарии к статье Комментарии к статье

Слабым местом некоторых портативных цифровых мультиметров является, как известно, девятивольтная батарея питания типоразмера 6F22, которой при частом пользовании прибором хватает ненадолго. Это вынуждает радиолюбителей искать альтернативные источники питания прибора. На сегодняшний день разработаны и описаны в литературе много конструкций, представляющих собой повышающие преобразователи напряжения с питанием от Li-Ion аккумуляторов [1-3]. Описанные в этих статьях устройства представляют интерес для повторения, хотя и не лишены недостатков. Так, у преобразователя [1] довольно низкий КПД , что обусловлено наличием параметрического стабилизатора. Преобразователь, представленный в [2], также (и по той же причине) не отличается высоким КПД и, кроме того, не имеет таймера.

Предлагаемый вариант преобразователя (его схема показана на рис. 1) также питается от литий-ионного аккумулятора и свободен от названных недостатков. Выполнен он по схеме повышающего импульсного стабилизатора. В основе устройства - мультивибратор на транзисторах разной структуры, аналогичный примененному в [2], но со стабилизацией выходного напряжения. Это позволяет повысить нагрузочную способность преобразователя и его КПД, а также придает ему еще одно полезное свойство - возможность контроля степени разрядки аккумулятора.

Мультивибратор собран на транзисторах VT1, VT3. При закрывании последнего на его коллекторе появляются импульсы, они выпрямляются диодом VD1, конденсатор С3 сглаживает выпрямленное напряжение.

Источник питания для мультиметра M890G
Рис. 1. Схема преобразователя

Стабилизация выходного напряжения преобразователя осуществляется следующим образом. Как только оно превысит некоторое значение, открывается стабилитрон VD2, на базу транзистора VT1 подается положительное напряжение и он начинает закрываться. Это ведет к снижению частоты преобразователя, а в итоге и выходного напряжения. Если же выходное напряжение становится ниже некоторого значения, транзистор, наоборот, открывается и оно увеличивается. При этом КПД преобразователя выше, чем с последующим линейным стабилизатором.

Следует отметить, что стабилитрон VD2 работает в режиме малых токов, поэтому его напряжение стабилизации может быть меньше, чем указано в технических характеристиках. Изменить выходное напряжение преобразователя можно подборкой стабилитрона, а также резистора R4. Нетрудно заметить, что выходное напряжение преобразователя стабилизируется относительно плюсового вывода аккумулятора, поэтому зависит от степени зарядки последнего. В моем случае при напряжении аккумулятора 4,2 В оно равно 9 В, а при напряжении 3,1 В - около 7 В, при котором у большинства мультиметров высвечивается символ разрядки батареи. Это позволяет своевременно заряжать аккумулятор.

На тот случай, если прибор забудут выключить, преобразователь оснащен таймером на транзисторе VT2. Управляется он кнопками SB1 ("Вкл." - "Включить") и SB2 ("Выкл." - "Выключить"). Несмотря на простоту, таймер имеет довольно крутые фронты переключения. Работает он следующим образом. В исходном состоянии конденсатор С2 заряжен почти до напряжения аккумулятора, а напряжение на затворе транзистора VT2 равно нулю, и он закрыт. При замыкании контактов кнопки SB1 конденсатор быстро разряжается через резистор R6 и на затвор VT2 подается открывающее напряжение с выхода преобразователя. Преобразователь запускается, и его выходное напряжение увеличивается, еще сильнее открывая транзистор VT2. После отпускания кнопки конденсатор С2 начинает заряжаться через резистор R5. По мере зарядки конденсатора напряжение на резисторе R5, а следовательно, и на затворе транзистора VT2 понижается. В какой-то момент оно снижается настолько, что транзистор начинает закрываться. При этом напряжение на выходе преобразователя уменьшается, что, в свою очередь, вызывает еще большее закрывание транзистора. Через времязадающий конденсатор замыкается цепь ПОС, ускоряющая переключение транзистора. При указанном на схеме транзисторе и номиналах резистора R5 и конденсатора С2 время выдержки таймера - около 12 мин при выходном напряжении преобразователя 7 В (на аккумуляторе соответственно 3,1 В). При выходном напряжении 9 В это время - около 15 мин. С другими транзисторами время работы прибора может отличаться.

Таймер имеет одну особенность: при резком снижении выходного напряжения преобразователя, вызванном перегрузкой или коротким замыканием, таймер может выключиться. Однако возможно это только в одном случае, а именно - при измерении коэффициента передачи тока транзисторов, если в тестовую панель вставлен транзистор с пробитым участком коллектор-эмиттер или не той структуры. Следует отметить, что этот недостаток проявляется только тогда, когда время выдержки таймера уже подходит к концу.

Все детали преобразователя, кроме кнопок и резисторов R1 и R6, установлены на печатной плате из фольгиро-ванного с одной стороны стеклотекстолита (рис. 2). Для снижения уровня помех она заключена в экран, изготовленный из луженой жести толщиной 0,5 мм (можно использовать корпус негодной батареи 6F22). Экран соединен с минусовым выводом аккумулятора. Кнопки SB1 и SB2 смонтированы на отдельной печатной плате (рис. 3), которую размещают в удобном месте прибора.

Источник питания для мультиметра M890G

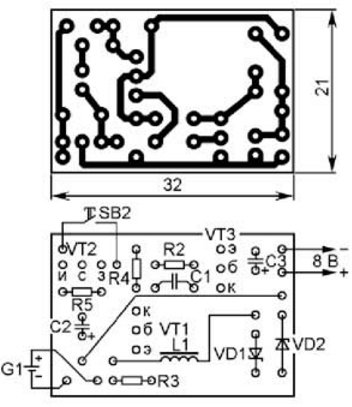

Рис. 2. Печатная плата преобразователя

Источник питания для мультиметра M890G

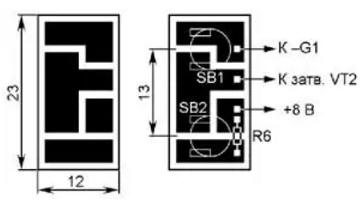

Рис. 3. Кнопки SB1 и SB2

Немного о деталях. В преобразователе применены резисторы МЛТ, все конденсаторы - импортные. Полевой транзистор можно заменить и другим, например КП501А, но лучше использовать мощный переключательный (например, IRLML004 или NTD3055), правда, для этого придется изменить конфигурацию соответствующих проводников печатной платы. Чем меньше пороговое напряжение на затворе и сопротивление сток-исток в открытом состоянии, тем лучше. Биполярный транзистор КТ209Б (VT1) заменим любым из серии КТ3107, а КТ3102ЕМ (VT3) - транзистором 2SC945.

Вместо стабилитрона КС156А (VD2) можно применить импортный, например BZV55C5V6, или стабилитрон с иным напряжением стабилизации, например, 5,1 или 6,2 В, но в этом случае придется подобрать и резистор R4. Диод Шоттки SR160 (VD1) заменим на BAT48.

Дроссель L1 содержит 150 витков провода ПЭВ-2 0,18, намотанного на кольцевой магнитопровод типоразмера К10х6х3 от ЭПРА неисправной КЛЛ, после намотки пропитан лаком ХВ-784. В некоторых КЛЛ на входе сетевого выпрямителя установлены подходящие дроссели - можно попробовать применить один из них.

Налаживать преобразователь рекомендую при питании от лабораторного источника с ограничением тока на уровне 100...150 мА, поскольку подобные генераторы склонны к "засыпанию", особенно при запуске под нагрузкой. При исправных деталях и безошибочном монтаже налаживание устройства сводится к подбору, если требуется, резистора R4 для установки выходного напряжения 7 В при максимальном токе нагрузки и напряжении питания, равном 3,1...3,2 В. Лучше всего во время налаживания вместо резисторов R3 и R4 включить подстроечный сопротивлением 10...15 кОм. Следует найти такое положение его движка, при котором напряжение преобразователя не сильно падает при любом режиме работы прибора, а сам он устойчиво запускается при полной нагрузке и любом напряжении (от 3 до 4,2 В) аккумулятора. Затем, измерив сопротивление между движком и выводами резистивного элемента подстроечного резистора, следует установить на плате постоянные резисторы ближайших номиналов. Можно попробовать увеличить КПД преобразователя, подбирая дроссель L1 и частоту генератора. Реально достижимый КПД может быть более 70 %.

Налаживая преобразователь, следует иметь в виду, что при случайном обрыве или отсоединении цепи стабилитрона VD2 напряжение на выходе преобразователя может повыситься более чем до 25 В, что приведет к выходу из строя транзистора VT2 и мультиметра! Чтобы этого не произошло, следует параллельно выходу преобразователя включить стабилитрон с напряжением стабилизации 12...14 В (на схеме не показан). После налаживания плата покрыта двумя слоями лака ХВ-784. Помимо защиты устройства от влаги, этот лак еще и приклеивает к ней оксидные конденсаторы и дроссель. Следует помнить, что этот лак электропроводен, поэтому включать покрытый им преобразователь можно только после его высыхания (при комнатной температуре это займет один час). Внешний вид готовой платы показан на рис. 4.

Источник питания для мультиметра M890G

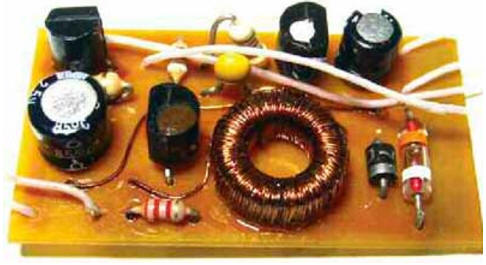

Рис. 4. Внешний вид готовой платы

Немного об установке преобразователя в мультиметр M890G. Дело в том, что в этом приборе, в отличие от М830В и ему подобных, уже есть встроенный таймер. Однако для нормального функционирования предлагаемого преобразователя он не нужен, поэтому все его детали, а также выключатель питания необходимо удалить. Сделать это нетрудно, поскольку все они смонтированы довольно плотно вокруг выключателя. Какие именно элементы нужно удалить, можно увидеть, если сравнить показанный на рис. 5 фрагмент доработанной печатной платы мультиметра и соответствующую часть платы имеющегося прибора. Следует отметить, что в других модификациях этого мультиметра таймер может быть собран по другой схеме, как, например, в [3], где, по-видимому, применен другой компаратор (не совпадает нумерация выводов), а также использованы микросхемы в корпусах для поверхностного монтажа.

Источник питания для мультиметра M890G

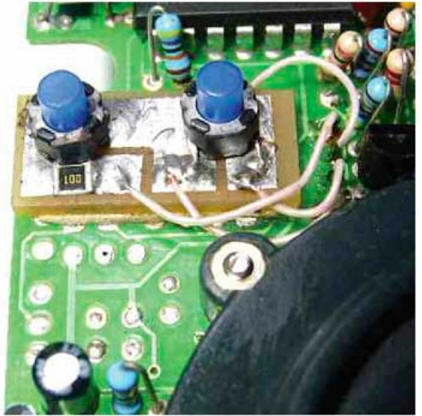

Рис. 5. Фрагмент доработанной печатной платы мультиметра

Далее следует заняться кнопками управления питанием. Чтобы не сверлить отверстия в корпусе мультиметра, можно использовать имеющееся в нем овальное отверстие и пластмассовую кнопку штатного выключателя питания 5 (рис. 6). Сначала следует доработать саму кнопку: поскольку она внутри полая, необходимо из листового полистирола толщиной примерно 1 мм вырезать крышку 3 и круглым надфилем сделать в ее средней части выемку на глубину примерно 0,5...0,6 мм. Затем с помощью паяльника вплавить в кнопку стальную ось 4 (диаметром 1...1,5 и длиной около 10 мм), после чего приклеить крышку 3. В качестве клея лучше всего использовать дихлорэтан.

После того как клеевой шов затвердеет (это произойдет примерно через сутки), ось 4 следует аккуратно вытянуть и немного рассверлить отверстие с таким расчетом, чтобы вновь вставленная на место ось вращалась свободно, но без люфта. Доработанную кнопку 5 с осью 4 устанавливают в корпус мультиметра, слегка вплавив ее концы в его верхнюю стенку 6. Дополнительно их фиксируют узкими полосками того же листового полистирола, приклеенными дихлорэтаном к верхней стенке с внутренней стороны.

Источник питания для мультиметра M890G

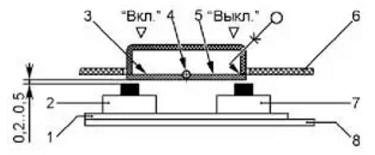

Рис. 6. Доработка кнопок

Дождавшись полного затвердевания клеевых швов и убедившись в том, что кнопка 5 свободно поворачивается в овальном отверстии верхней стенки корпуса мультиметра, устанавливают на место печатную плату 1 с кнопочными выключателями 2 (SB1) и 7 (SB2). Этот узел приклеивают к плате мультиметра 8 с таким расчетом, чтобы при нажатии на одну из сторон кнопка 5 нажимала на шток кнопочного выключателя SB1, а при нажатии на другую - на шток выключателя SB2 (разумеется, при установленной в корпус плате). В качестве клея можно использовать тот же лак ХВ-784. Возможно, для уменьшения хода кнопки 5, необходимого для срабатывания выключателей SB1 и SB2, под плату 1 придется положить прокладку. Излишне длинные штоки выключателей укорачивают оплавлением паяльником. Выключатель такой конструкции можно смонтировать и в мультиметре М-830.

Поскольку выводы 5-7 компаратора таймера не использовались и под них на плате мультиметра есть только контактные площадки, на их месте расположена штыревая часть разъема для подключения преобразователя. На место вывода 8 компаратора припаян выход "+8 В" преобразователя, а на место вывода 7 - его выход "-8 В". Вход включения преобразователя - затвор транзистора VT2 - припаян на место вывода 5, а "-G1" - вывода 6 компаратора. С соответствующими цепями на платах выводы разъема соединены проводами во фторопластовой изоляции (рис. 7).

Источник питания для мультиметра M890G

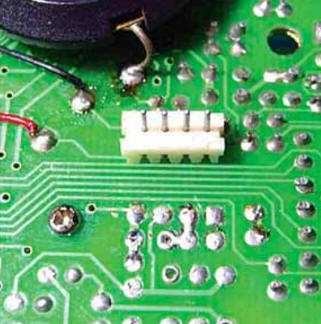

Рис. 7. Плата и выводы разъема

Далее в корпусе мультиметра закрепляют аккумулятор, разъем для подключения зарядного устройства и преобразователь в экране.

Литература

  1. Чернов С. Питание цифрового мультиметра от литий-ионного аккумулятора. - Радио, 2015, №1, с. 52, 53.
  2. Степанов А. Li-ion аккумулятор в мультиметре. - Радио, 2016, № 2, с.54.
  3. Переделка мультиметра M890G под питание от аккумулятора. - URL: http://9zip.ru/mobile/multimeter_accumulator.htm.

Автор: Е. Герасимов
