www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Доработка стабилизатора сетевого напряжения LPS-2500RV

Энциклопедия радиоэлектроники и электротехники / Стабилизаторы напряжения

Комментарии к статье Комментарии к статье

Напряжение в электросети 220 В не всегда находится в пределах нормы, к тому же нередки аварийные ситуации, приводящие к значительным отклонениям напряжения, опасным для различной электро- и радиоаппаратуры. В таких ситуациях могут выручить стабилизаторы сетевого напряжения. Об одном из них, о его возможностях и недостатках, а также о доработках, пойдет речь в данной статье.

Проблема защиты и обеспечения работоспособности аппаратуры с сетевым питанием в условиях существенного отклонения напряжения сети от нормы остается актуальной. По причине аварий в электросетях выходит из строя не только "чисто электронная" техника. Ломаются и электроприборы, считающиеся самыми надежными. Учитывая тот факт, что сегодня электронной "начинкой" снабжены электроутюги, стиральные машины, холодильники и другая бытовая техника, неудивительно, что почти вся аппаратура с сетевым питанием стала весьма чувствительной к значительным перепадам сетевого напряжения. В связи с этим в продаже появились различные устройства защиты, выпускаемые серийно. Кроме того, их разрабатывают и изготавливают радиолюбители, о чем свидетельствует большое число публикаций по этой тематике в журнале "Радио". Эти устройства отключают аппаратуру от электросети всякий раз, когда напряжение выходит за допустимые пределы. Одни отключают аппаратуру только при повышении сетевого напряжения, другие - когда оно выходит за пределы допустимого "коридора".

Но такие устройства имеют серьезный недостаток. Они не помогут, если сетевое напряжение "покинуло" пределы допустимого коридора не на секунды или минуты, а на целые часы. Нередки случаи, когда продолжительность устранения поломок в сетях затягивается на целый день и больше. А ведь различная аппаратура при этом должна работать, и это не только холодильник, но и оргтехника, компьютеры. Так что устройства защиты тут не выручат, отключив технику от сети. Без стабилизатора сетевого напряжения здесь не обойтись.

Самыми доступными и распространенными сегодня являются сетевые стабилизаторы напряжения релейного типа. Они выполнены на автотрансформаторе и нескольких реле, которыми управляет электроника. Реле переключают отводы от обмотки мощного автотрансформатора, поддерживая напряжение на нагрузке в пределах нормы. Сетевые стабилизаторы на основе преобразователей напряжения стоят намного дороже и менее распространены, чем релейные.

Автор приобрел стабилизатор напряжения релейного типа LPS-2500RV (рис. 1) для питания оргтехники.

Доработка стабилизатора сетевого напряжения LPS-2500RV
Рис. 1

Весь модельный ряд этих устройств состоит из стабилизаторов LPS-800RV (800 Вт), LPS-1500RV (1500 Вт), LPS-2000RV (2 кВт), LPS-2500RV(2,5 кВт), LPS-4000RV (4 кВт), LPS-6000RV (6 кВт). В них предусмотрены переключатели режимов работы в зависимости от интервала сетевого напряжения. Первый - 160...250 В, второй - 120... 250 В. Для питания холодильника специально предусмотрен режим задержки подачи выходного напряжения (от 3 до 5 мин), который включают специальным выключателем, что снижает вероятность повреждения двигателя компрессора. Кроме указанных выключателей, на передней панели размещены два стрелочных вольтметра. Один - для контроля входного напряжения, второй - для выходного (стабилизированного), что очень удобно при эксплуатации. Для коммутации отводов автотрансформатора применены пять одинаковых реле, установленных на печатной плате (рис. 2).

Доработка стабилизатора сетевого напряжения LPS-2500RV

На сказанном особенности данных стабилизаторов не исчерпываются. Максимальная мощность нагрузки, которая может быть подключена к ним, зависит от ее вида и определяется выражением Pмакс = Pсн/К, где Рсн - мощность стабилизатора напряжения; К - коэффициент, определяемый видом нагрузки. Например, для телевизора и ламп накаливания К = 1, для электродрели К = 1,5, микроволновой печи К = 2, для стиральной машины и перфоратора К = 3. Хуже всего обстоят дела с холодильником, кондиционером и морозильником. Для этих потребителей К = 5. Кроме того, максимальную мощность требуется снижать в зависимости от значения сетевого напряжения. При напряжении сети 140 В коэффициент К = 2, а при 160 В - 1,5. С повышением напряжения максимальную мощность тоже следует снижать, но уже не так сильно. При 240 В коэффициент К = 1,1, а при 260 В - 1,2. Таким образом, учитывая все нюансы, лучше сразу приобрести модель стабилизатора с запасом по максимальной мощности. Кроме того, очевидно, что для таких потребителей, как холодильник, целесообразно иметь отдельный стабилизатор.

Следует отметить, что есть возможность заменить штатный автотрансформатор на более мощный. При этом приходится применять автотрансформатор на тороидальном магнитопрово-де, поскольку для Ш-образного в корпусе стабилизатора места может быть недостаточно. Но тогда потребуется и замена реле на более мощные. Такой подход позволяет "приобрести" мощный стабилизатор, не покупая его мощную модель по более высокой цене.

Однако у рассматриваемых стабилизаторов имеются и недостатки. Во-первых, корпус выполнен из слишком тонкого листового материала. В собранном виде он кажется вполне жестким и прочным. Но стоит только снять верхнюю П-образную крышку, как иллюзия прочности конструкции тут же и рассеивается. Становится понятно, почему крышка крепится к корпусу большим числом винтов и саморезов. Наличие массивного автотрансформатора на дне корпуса может привести к деформации всей нижней части корпуса. Поэтому, когда снята верхняя крышка, надо быть осторожным, поскольку нижняя часть корпуса "оживает" настолько, что одной рукой эту конструкцию перемещать нельзя.

Второй недостаток оказался более существенным, поскольку он не маскируется после сборки корпуса. В момент включения стабилизатора появляется большей пусковой ток (бросок тока). Это приводит к тому, что сетевое напряжение резко снижается и осветительные приборы "моргают". Нет необходимости объяснять, что такие броски напряжения негативно отражаются на состоянии другой техники. Кроме того, из-за перемещения элементов магнитопровода возникает удар по металлическому корпусу, сопровождающийся громким и неприятным звуком. Очевидно, что такие броски тока нужно устранять. Один из возможных вариантов - применение устройства, которое ограничивало бы пусковой ток, так называемое устройство "плавного" пуска.

Схема такого устройства показана на рис. 3.

Доработка стабилизатора сетевого напряжения LPS-2500RV

При включении в сеть автотрансформатор стабилизатора напряжения оказывается включенным через токоограничивающий резистор R2. Одновременно сетевое напряжение через балластные конденсаторы С1, С2 поступает на выпрямитель, собранный на диодном мосте VD1. Поскольку обмотка реле К2 и конденсатор С4 зашунтированы резистором R4, в первую очередь начинается зарядка конденсатора C3. После его зарядки реле К1 сработает, его контакты К1.1 разомкнутся и начнется зарядка конденсатора С4. После того как он зарядится, сработает реле К2 и своими контактами К2.1-К2.3 замкнет резистор R2 и полное сетевое напряжение поступит на автотрансформатор стабилизатора напряжения. Так обеспечивается уменьшение пускового тока, т. е. ступенчатое включение стабилизатора напряжения.

При пропадании сетевого напряжения конденсатор C3 быстро разрядится и его контакты подключат резистор R4 к конденсатору С4, вследствие чего он быстро разрядится и контакты реле К2 разомкнутся - автотрансформатор окажется подключенным к сети через резистор R4. Такое построение схемы обеспечивает быстрый возврат реле К2 в исходное состояние, что обеспечивает готовность устройства к быстрому повторному включению в сеть. Это важно, когда сетевое напряжение пропадает на короткое время. Резистор R4 ограничивает ток разрядки конденсатора С4 и предохраняет контакты маломощного реле К1 от обгорания. Стабилитрон ограничивает напряжение на реле К1, К2 и конденсаторах C3, С4, что исключает перегрев реле К1 при повышенном напряжении сети, ведь устройство рассчитано на работу и при пониженном до 120 В напряжении сети. Переключатель SA1 и предохранитель FU1 - штатные элементы стабилизатора напряжения.

Применен постоянный резистор ПЭВ-10 (R2), остальные - МЛТ, С2-23. Оксидные конденсаторы - импортные, С1, С2 - К73-17 или К78-2 на рабочее напряжение не менее 630 В. Для повышения надежности работы устройства каждый из конденсаторов С1 и С2 можно заменить на два соединенных последовательно конденсатора 1 мкФхбЗО В, а параллельно каждому конденсатору подключить резистор 100 кОм (МЛТ-0,5). Реле К1 - РЭС15 (исполнение РС4.591.001) с сопротивлением обмотки 2200 Ом и напряжением срабатывания 18 В. Выбор этого типа реле обусловлен как их наличием, так и малым временем отпускания его контактов (около 5 мс). Реле К2 - РЭК28 (КЩ4.569.007ТУ) с сопротивлением обмотки 590 Ом и напряжением срабатывания 13 В. Одна группа контактов реле РЭК28 рассчитана на максимальный ток 2,5 А, поэтому все три группы включены параллельно. Стабилитрон установлен на теплоотвод площадью 15...20 см2, изготовленный из алюминиевого сплава.

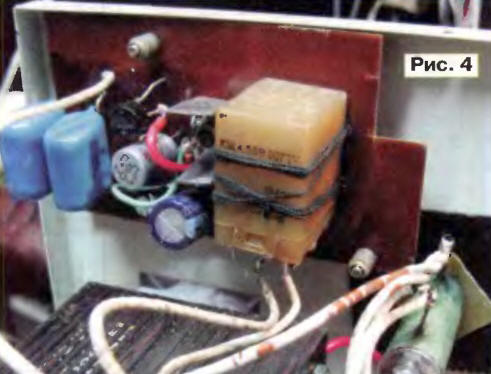

Все детали, кроме резистора R2, установлены на печатной плате из фольгированного с одной стороны стеклотекстолита. Перед сборкой рекомендуется проверить состояние контактов реле К2. Как показала практика, сделать это желательно, поскольку не только контакты бывших в употреблении реле, но и новых, зачастую имеют повышенное переходное сопротивление. Экспериментальная проверка при токе 1 А трех контактов реле РЭК28 показала, что два из них имели переходное сопротивление немногим менее 30 мОм, а третий - 160 мОм. После очистки поверхностей всех контактов оно уменьшилось до 10...20 мОм, а при их параллельном соединении суммарное сопротивление стало менее 5 мОм. Очистка контактов особенностей не имеет Для этого можно применить тонкую мягкую ткань. Не менее важна и аккуратность, чтобы во время очистки не погнуть контакты. Их деформация может привести к увеличению переходного сопротивления. Если использовать только один балластный конденсатор С1 (уменьшить суммарную емкость в два раза), устройство будет работоспособно при напряжении сети уже не от 120 В, а лишь от 180 В и более. Печатная плата и резистор R2 закреплены в верхней части задней стенки корпуса стабилизатора напряжения (рис. 4).

Доработка стабилизатора сетевого напряжения LPS-2500RV

Известно, что параллельное соединение контактных групп реле не увеличивает существенно их нагрузочной способности. В результате разброса сопротивления замкнутых контактов (а оно к тому же сильно изменяется в процессе эксплуатации, даже если первоначально было одинаковым) ток распределяется между группами неравномерно. Кроме 1 того, группы контактов неизбежно замыкаются и размыкаются не одновременно, что ведет к их кратковременным перегрузкам и повышенному износу в результате искрения. Рекомендуем использовать в качестве К2реле с допустимым током, коммутируемым одной парой контактов, не меньше того, который потребляет стабилизатор при полной нагрузке и минимальном напряжении в сети.

Автор: А.Зызюк, г.Луцк, Украина
