www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Сетевой источник питания с высокими удельными параметрами

Энциклопедия радиоэлектроники и электротехники / Блоки питания

Комментарии к статье Комментарии к статье

В предлагаемой вниманию читателей статье описан импульсный преобразователь для питания электронных устройств напряжением 5 В от сети переменного тока. Преобразователь не содержит дефицитных и дорогих элементов, прост в изготовлении и налаживании.

Источник питания снабжен защитой от бросков выходного напряжения и от перегрузки по току с автоматическим возвратом в рабочий режим после ее устранения.

Основные технические параметры

  • Входное напряжение, В .....150...240
  • Частота входного напряжения, Гц......50...60
  • Частота преобразования, кГц......100
  • Выходное напряжение, В......5
  • Амплитуда пульсаций выходного напряжения, мВ, не более......50
  • Ток нагрузки, А......0...6
  • Температура окружающей среды, °С......-10...+50
  • Статическая нестабильность выходного напряжения при изменении входного напряжения, тока нагрузки и температуры окружающей среды в полном интервале, %, от номинального значения, не более......3
  • Габариты, мм......60x95x30

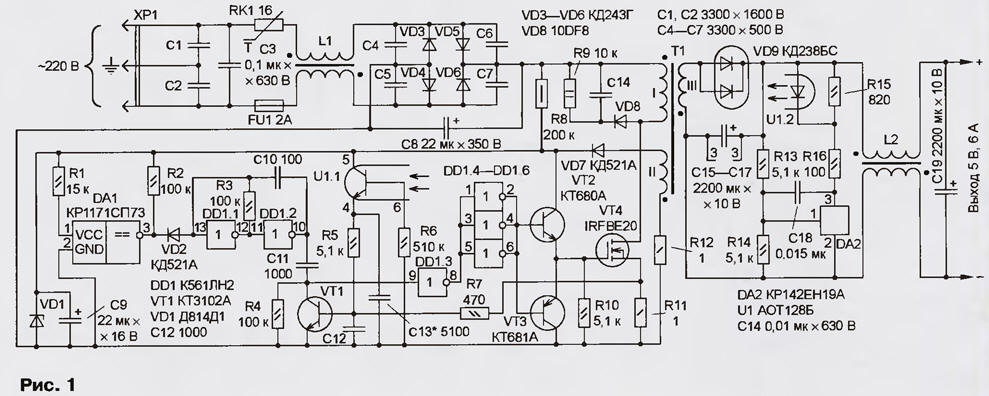

На рис. 1 показана схема устройства.

Сетевой источник питания с высокими удельными параметрами

(нажмите для увеличения)

Узел управления реализует широтно-импульсный принцип стабилизации выходного напряжения. На элементах DD1.1, DD1.2 выполнен задающий генератор, работающий на частоте около 100 кГц при скважности, близкой к двум. Импульсы длительностью около 5 мкс через конденсатор С11 поступают на вход элемента DD1.3, а затем усиливаются по току включенными параллельно элементами DD1.4 - DD1.6. Чтобы стабилизировать выходное напряжение источника питания, длительность импульса во время регулирования уменьшается. "Укорачивает" импульсы транзистор VT1. Открываясь каждый период работы генератора, он принудительно устанавливает на входе элемента DD1.3 низкий уровень. Это состояние удерживается до конца очередного периода разряженным конденсатором С11.

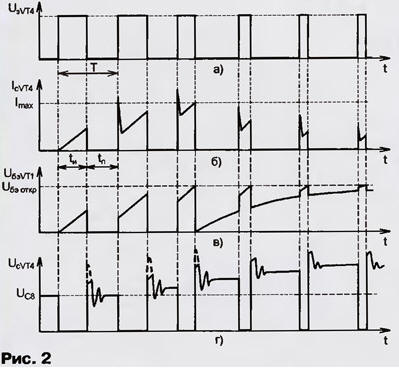

На транзисторах VT2, VT3 выполнен мощный усилитель тока, обеспечивающий форсированное переключение коммутирующего транзистора VT4. Диаграммы напряжения на основных элементах источника питания во время его запуска показаны на рис. 2.

Сетевой источник питания с высокими удельными параметрами

Когда транзистор VT4 открыт, ток, протекающий через него и обмотку I трансформатора Т1, линейно нарастает (рис. 2,б). Импульсное напряжение с датчика тока R11 через резистор R7 подается на базу транзистора VT1. Чтобы исключить ложное открывание транзистора, выбросы тока сглаживает конденсатор С12. Первые после запуска несколько периодов мгновенное напряжение на базе транзистора VT1 остается меньше напряжения открывания Uбэ откр - 0,7 В (рис. 2, в). Как только мгновенное напряжение во время очередного периода достигнет порога 0,7 В, транзистор VT1 откроется, что, в свою очередь, приведет к закрыванию коммутирующего транзистора VT4. Таким образом, ток в обмотке I, а значит, и в нагрузке не может превышать некоторого значения, заранее определенного сопротивлением резистора R11. Этим обеспечивается защита источника питания от перегрузки по току.

Фазировка обмоток трансформатора Т1 установлена такой, что во время открытого состояния транзистора VT4 диоды VD7 и VD9 закрыты обратным напряжением. Когда коммутирующий транзистор закроется, напряжение на всех обмотках меняет знак и увеличивается до тех пор, пока эти диоды не откроются. Тогда энергия, накопленная во время импульса в магнитном поле трансформатора Т1, направляется на зарядку конденсаторов выходного фильтра С15-С17 и конденсатора С9. Заметим, что, поскольку фазировка обмоток II и III совпадает, напряжение на конденсаторе С9 в режиме стабилизации выходного напряжения также стабилизировано независимо от значения входного напряжения источника питания.

Регулирующий элемент источника питания - микросхема DA2 КР142ЕН19А. Когда напряжение на управляющем выводе 1 микросхемы достигнет 2,5 В„ через нее и через излучающий диод оптрона начинает протекать ток, увеличивающийся с ростом выходного напряжения. Фототранзистор оптрона открывается, и ток, протекающий через резисторы R5, R7 и R11, создает на них падение напряжения, также увеличивающееся с ростом выходного напряжения. Мгновенное напряжение на базе транзистора VT1, равное сумме падения напряжения на резисторе R7 и датчике тока R11, не может превышать 0,7 В. Поэтому при увеличении тока фототранзистора оптрона увеличивается постоянное напряжение на резисторе R7 и уменьшается амплитуда импульсной составляющей на резисторе R11, что, в свою очередь, происходит только из-за уменьшения длительности открытого состояния коммутирующего транзистора VT4. Если же длительность импульса уменьшается, то сокращается и "порция" энергии, перекачиваемая каждый период трансформатором Т1 в нагрузку.

Таким образом, если выходное напряжение источника питания меньше номинального значения, например, во время его запуска, длительность импульса и энергия, передаваемая на выход, максимальны. Когда выходное напряжение достигнет номинального уровня, появится сигнал обратной связи, вследствие чего длительность импульса уменьшится до значения, при котором выходное напряжение стабилизируется. Если по каким-либо причинам выходное напряжение увеличивается, например, при резком уменьшении тока нагрузки, сигнал обратной связи также увеличивается, а длительность импульса уменьшается вплоть до нулевой и выходное напряжение источника питания возвращается к номинальному значению.

На микросхеме DA1 выполнен узел запуска преобразователя. Его назначение - блокировать работу узла управления, если напряжение питания меньше 7,3 В. Это обстоятельство связано с тем, что коммутатор - полевой транзистор IRFBE20 - не полностью открывается при напряжении на затворе менее 7 В.

Узел запуска работает следующим образом. При включении источника питания конденсатор С9 начинает заряжаться через резистор R8. Пока напряжение на конденсаторе составляет единицы вольт, на выходе (вывод 3) микросхемы DA1 удерживается низкий уровень и работа узла управления заблокирована. В этот момент микросхема DA1 по выводу 1 потребляет ток 0,2 мА и падение напряжения на резисторе R1 составляет около 3 В. Примерно через 0,15...0,25 с напряжение на конденсаторе достигнет 10 В, при котором напряжение на выводе 1 микросхемы DA1 равно пороговому значению (7,3 В). На ее выходе появляется высокий уровень, разрешающий работу задающего генератора и узла управления. Начинается запуск преобразователя. В это время узел управления питается энергией, запасенной в конденсаторе С9. Напря жение на выходе преобразователя начнет увеличиваться, а значит, оно будет увеличиваться и на обмотке II во время паузы. Когда оно станет больше напряжения на конденсаторе С9, диод VD7 откроется и конденсатор в дальнейшем будет каждый период подзаряжаться от вспомогательной обмотки II.

Здесь, однако, следует обратить внимание на важную особенность источника питания. Ток зарядки конденсатора через резистор R8, в зависимости от входного напряжения источника питания, составляет 1...1,5 мА, а потребление узла управления во время работы - 10... 12 мА. Это означает, что во время запуска конденсатор С9 разряжается. Если его напряжение уменьшится до порогового уровня микросхемы DA1, узел управления выключится, а поскольку в выключенном состоянии он потребляет не более 0,3 мА, напряжение на конденсаторе С9 будет увеличиваться до повторного включения. Такое происходит либо при перегрузке, либо при большой емкостной нагрузке, когда напряжение на выходе не успевает за пусковое время 20...30 мс увеличиться до номинального значения. В этом случае необходимо увеличить емкость конденсатора С9. Между прочим, указанная особенность работы узла управления позволяет источнику питания находиться в режиме перегрузки неограниченно долго, поскольку он в этом случае работает в пульсирующем режиме, причем время работы (запуск) в 8...10 раз меньше времени нерабочего состояния. Коммутирующие элементы при этом даже не нагреваются!

Еще одна особенность источника питания - защита нагрузки от превышения напряжения, которое происходит, например, при отказе какого-либо элемента в цепи обратной связи. В рабочем режиме напряжение на конденсаторе С9 - примерно 10 В и стабилитрон VD1 закрыт. В случае обрыва в цепи обратной связи выходное напряжение увеличивается сверх номинального значения. Но вместе с ним увеличивается напряжение на конденсаторе С9 и при значении около 13 В стабилитрон VD1 открывается. Процесс длится 50...500 мс, в течение которых ток через стабилитрон плавно нарастает, многократно превышая его максимальное значение. При этом кристалл элемента нагревается и расплавляется - стабилитрон практически превращается в перемычку с сопротивлением от единиц до нескольких десятков ом. Напряжение на конденсаторе С9 уменьшается до значений, недостаточных для включения узла управления. Выходное же напряжение, получив в зависимости от тока нагрузки приращение в 1,3...1,8 раза, уменьшается до нуля.

На элементах L2C19 выполнен дополнительный фильтр, уменьшающий амплитуду пульсаций выходного напряжения.

Чтобы уменьшить проникновение высокочастотных помех в сеть, на входе установлен фильтр С1 - C3L1C4 - С7, который к тому же сглаживает потребляемый во время работы импульсный ток с частотой 100 Гц.

Терморезистор RK1 (ТР-10) имеет относительно высокое сопротивление в холодном состоянии, что ограничивает пусковой ток преобразователя при включении и защищает диоды выпрямителя. Во время работы терморезистор нагревается, сопротивление его уменьшается в несколько раз и на КПД источника питания практически не влияет.

При закрывании транзистора VT4 на обмотке I трансформатора Т1 возникает импульс напряжения (на рис. 2,г он показан пунктиром на первых трех периодах напряженияUcVT4), амплитуда которого определяется индуктивностью рассеяния. Чтобы ее уменьшить, в преобразователе установлена цепь VD8R9C14. Она устраняет опасность пробоя коммутирующего транзистора и снижает требования по максимальному напряжению на его стоке, что повышает надежность преобразователя в целом.

Источник питания выполнен в основном на стандартных отечественных и импортных элементах, за исключением моточных изделий. Дроссели L1 и L2 намотаны на кольцах К10x6x4,5 из пермаллоя МП140. Магнитопроводы сначала изолируют одним слоем ла-коткани. Каждую обмотку наматывают проводом ПЭТВ 0,35 виток к витку в два слоя на своей половине кольца, причем между обмотками дросселя L1 должен оставаться зазор не менее 1 мм. Обмотки дросселя L1 содержат по 26 витков, а дросселя L2 - по семь витков, но в восемь проводников каждая. Намотанные дроссели пропитывают клеем БФ-2 и сушат при температуре около 60°С.

Трансформатор - главная и самая ответственная деталь источника питания. От качества его изготовления зависит надежность и устойчивость работы преобразователя, его динамические характеристики и работа в режиме холостого хода и перегрузки. Трансформатор выполнен на кольце К17x10x6,5 из пермаллоя МП140. Перед намоткой магнитопровод изолируют двумя слоями лакоткани. Провод укладывают плотно, но без натяга. Каждый слой обмотки промазывают клеем БФ-2, а потом обматывают лакотканью.

Первой наматывают обмотку I. Она содержит 228 витков провода ПЭТВ 0,2...0,25, намотанных виток к витку в два слоя, между которыми проложен один слой лакоткани. Обмотку изолируют двумя слоями лакоткани. Следующей наматывают обмотку III. Она содержит семь витков провода ПЭТВ 0,5 в шесть проводников, распределенных равномерно по периметру кольца. Поверх нее укладывают один слой лакоткани. И наконец, последней наматывают обмотку II, содержащую 13 витков провода ПЭТВ 0,15...0,2 в два проводника, которую равномерно укладывают по периметру кольца с некоторым натягом для плотного прилегания к обмотке III. После этого готовый трансформатор обматывают двумя слоями лакоткани, промазывают снаружи клеем БФ-2 и просушивают при температуре 60°С.

На месте транзистора VT4 можно применить другой с допустимым напряжением на стоке не менее 800 В и максимальным током 3...5 А, например, BUZ80A, КП786А, а на месте диода VD8 - любой быстродействующий диод с допустимым обратным напряжением не менее 800 В и током 1...3 А, например, FR106.

Источник питания выполнен на плате размерами 95x50 мм и толщиной 1,5 мм. В углах платы и в серединах длинных сторон расположены шесть отверстий, через которые плату привинчивают к теплоотводу. С одной стороны платы припаяны транзистор VT4 и диод VD9 фланцами наружу, а с другой - установлены остальные детали. Для уменьшения размеров платы все элементы, кроме конденсаторов С8, С9, микросхемы DD1, резистора R9, трансформатора и оптрона, установлены вертикально, чтобы их максимальная высота над платой не превышала 20 мм.

Теплоотвод соединяют с общей точкой конденсаторов С1 и С2. В этом случае источник питания лучше подключать к трехконтактной розетке с заземлением. Указанные меры позволяют значительно уменьшить излучаемые преобразователем помехи.

Теплоотвод преобразователя - П-образная скоба длиной 95, шириной 60 и высотой 30 мм, согнутая из листового алюминия толщиной не менее 2 мм. Преобразователь устанавливают на "дно" этого "корыта" металлическими фланцами элементов VT4 и VD9 вниз и притягивают винтами МЗ через отверстия в плате. Фланцы предварительно изолируют теплопроводящими прокладками, например, фирм "Нома-кон", "Бергквист", или в крайнем случае слюдой толщиной 0,05 мм. Таким образом, конструктивно преобразователь оказывается как бы в металлическом кожухе, защищающем его от механического воздействия.

Для повышения надежности плату преобразователя желательно покрыть 2 - 3 слоями лака для исключения вероятности пробоя при повышенной влажности окружающей среды.

Если все элементы источника питания исправны, правильно изготовлены и соединены в соответствии со схемой, в налаживании он не сложен. Параллельно резистору R10 подключают осциллограф. К конденсатору С9 в соответствующей полярности подключают лабораторный источник питания, например, Б5-45, с установленным максимальным током не более 15...17 мА и начинают медленно увеличивать напряжение, начиная с нуля. При напряжении 9,5...10,5 В на выходе микросхемы DA1 устанавливается напряжение логической единицы, задающий генератор включается и на экране осциллографа должны появиться прямоугольные импульсы с частотой примерно 100 кГц и скважностью около 2 (рис. 2,а). Дальше напряжение повышать не следует, поскольку при значении около 13 В может открыться стабилитрон VD1. Ток, потребляемый узлом управления, не должен превышать установленного максимума. Если теперь уменьшать напряжение питания, при 7,2...7,6 В генерация исчезнет. Это означает, что узел управления преобразователя работает правильно.

Далее к выходу преобразователя подключают нагрузку сопротивлением 4...5 Ом и мощностью 10...15 Вт, а на вход подают напряжение от второго лабораторного источника питания Б5-49 и при работающем узле управления начинают увеличивать входное напряжение. Сначала устанавливают его на уровне 7...10 В и осциллографом проверяют правильность подключения обмоток трансформатора Т1. Кроме того, контролируют форму напряжения на стоке транзистора VT4 (рис. 2,г), а вольтметром проверяют напряжение на выходе преобразователя. При входном напряжении 150...170 В напряжение на выходе достигает 5 В и стабилизируется. После этого источник питания узла управления отключают и продолжают работать на одном входном. Дальнейшее повышение входного напряжения должно привести к уменьшению ширины управляющего импульса (рис. 2,а), который также следует контролировать на резисторе R10. Далее при входном напряжении 200 В увеличивают ток нагрузки (но не более 7 А) и фиксируют его значение, при котором выходное напряжение преобразователя начинает уменьшаться. Если при токе до 7 А этого сделать не удается, увеличивают сопротивление резистора R11. В результате регулировки его номинал должен быть установлен таким, чтобы при токе нагрузки 6,5...7 А и минимально допустимом входном напряжении выходное напряжение преобразователя начинает уменьшаться. На этом регулировка источника питания заканчивается.

При плохом качестве намотки трансформатора Т1 увеличиваются "выбросы" напряжения на транзисторе VT4, что может стать причиной неустойчивой работы источника питания и даже пробоя коммутирующего транзистора.

Если необходим источник с другим выходным напряжением, необходимо сделать следующее: изменить сопротивление резисторов R13, R14, учитывая, что пороговое напряжение микросхемы DA2 равно 2,5 В; изменить прямо пропорционально число витков и обратно пропорционально сечение проводников обмотки III; подобрать диод VD9 и конденсаторы С15 - С17, С19 на соответствующее напряжение; установить резистор R16 с сопротивлением (в омах), рассчитанным по формуле R16=100(Uвых - 4).

Внимание! Во время налаживания и работы с преобразователем помните, что его элементы находятся под высоким напряжением, опасным для жизни. Будьте внимательны и осторожны!

Автор: А.Миронов, г.Люберцы Московской обл.
