www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Обратноходовой импульсный источник питания

Энциклопедия радиоэлектроники и электротехники / Блоки питания

Комментарии к статье Комментарии к статье

В статье описан импульсный блок питания, управляемый специализированной микросхемой. В устройстве применен стандартный импульсный трансформатор от телевизионных блоков.

Казалось бы, источники питания (ИП), являющиеся неотъемлемыми элементами абсолютно всех радиоэлектронных устройств, должны быть менее всего подвержены быстротекущим изменениям - ведь они существуют уже более чем полстолетия. Но развитие современных схемотехнических решений не обходит стороной и эту самую обширную область радиоэлектроники.

Вначале традиционные батарейные ИП сменились сетевыми ламповыми с LС-фильтрами, а затем транзисторными и интегральными стабилизаторами линейного регулирования.

Борьба за экономичность и совершенствование массогабаритных показателей способствовала разработке и внедрению импульсных ИП (ИИП). Наряду с полу- и полномостовыми ИИП широкое распространение получили обратноходовые источники, поскольку без принятия специальных мер опасность возникновения сквозного тока в мостовых ИИП (вследствие подачи в одно из плеч открывающего напряжения, когда из-за своих инерционных свойств другое плечо еще полностью не закрылось) всегда приводила к работе коммутирующих элементов в режиме замыкания и выходу из строя дорогостоящих мощных высоковольтных транзисторов. Эти специальные меры значительно усложняли мостовые ИИП, и поэтому в бытовой технике более широкое распространение получили обратноходовые ИИП, в которых коммутирующий транзистор в первый такт обеспечивает аккумуляцию электромагнитной энергии в обмотках и магнитопроводе накопительного трансформатора, а во второй - ее передачу в нагрузку. Чтобы убедиться в относительной сложности таких ИИП, достаточно взглянуть на схемы модуля питания МП-403 телевизоров ЗУСЦТ, 4УСЦТ или кассеты разверток и питания КРП-501 телевизоров 5УСЦТ.

И только последние разработки специалистов фирмы Siemens и отечественных производителей, создавших микросхему для управления обратноходовыми ИИП ТDA4605 (отечественный аналог КР1033ЕУ5 - так называемый ШИМ-контроллер), значительно упростили радиолюбителям задачу разработки высоконадежных и экономичных ИИП. Хотя справочник [1], содержащий сведения по ШИМ-контроллерам, и не свободен от некоторых погрешностей, следует отметить его большую ценность для конструктораразработчика ИИП. В пособии [2] описана работа ИИП в телевизорах 6-го поколения, использующих отечественную микросхему КР1033ЕУ5, но отсутствует справочная информация (значения напряжения, осциллограммы сигналов), характеризующая ее работу. К сожалению, ни в одном из упомянутых источников не приведены намоточные параметры накопительного трансформатора. Тем не менее, используя имеющиеся справочные характеристики, в радиолюбительских целях всегда можно приспособить уже существующие импульсные трансформаторы для создания необходимого современного ИИП. Решить эту проблему помогут материалы публикуемой статьи, они также могут оказаться полезными для радиолюбителей, занимающихся модернизацией и ремонтом отечественной и импортной видеотехники.

Сервисные функции, выполняемые микросхемой, весьма обширны:

  • "мягкий" запуск ИИП при плавном увеличении длительности пусковых импульсов;
  • стабилизация выходного напряжения в рабочем режиме управлением длительности коммутирующих импульсов;
  • "привязка" начала коммутирующих импульсов к моменту завершения передачи запасенной энергии в нагрузку;
  • защита ИИП в режимах холостого хода и замыкания в нагрузке;
  • отключение ИИП при колебаниях напряжения сети свыше установленных пределов;
  • подавление паразитных колебательных процессов, инициируемых накопительным трансформатором;
  • тепловая защита (отключение микросхемы при температуре корпуса свыше +125 °С).

Функциональное назначение выводов микросхемы приведено в табл. 1.

Таблица 1

Номер вывода Функциональное назначение
1 Вход управляющего усилителя
2 Вход сигнала, имитирующего изменение тока в накопительной обмотке трансформатора
3 Вход делителя сетевого напряжения для отключения коммутирующих импульсов при его отклонении от допустимого значения
4 Общий вывод
5 Выход коммутирующих импульсов
6 Напряжение питания микросхемы
7 Вход для подключения интегрирующего конденсатора, управляющего длительностью импульсов при "мягком" запуске ИИП
8 Вход сигнала для определения перехода через ноль импульса во вторичной обмотке

Основные характеристики

Напряжение питания, В 7,5...13
Частота переключения коммутирующих импульсов, кГц, не более 165
Мощность ИИП (определяется типом магнитопровода и параметрами коммутирующего транзистора), Вт, не более 250
Входное напряжение управляющего усилителя, В 0,37...0,43
Пределы изменения коммутирующего напряжения для перезарядки емкости затвор-исток коммутирующего МОП-транзистора, В -0,3...+6
Пределы изменения коммутирующего тока, А -1,5...+1,5

Управляющий усилитель - основной элемент микросхемы. Получая сигнал от дополнительной обмотки трансформатора и сравнивая его с внутренним образцовым напряжением, он формирует коммутирующие импульсы различной длительности, которая определяется значениями тока в нагрузке и выпрямленного сетевого напряжения. Длительность импульсов изменяется таким образом, чтобы поддерживать неизменное напряжение на выходе ИИП.

Основной элемент ИИП - накопительный импульсный трансформатор, который, в принципе, может быть любым. Широкий диапазон регулирования выходного напряжения, обеспечиваемый микросхемой, а также большой набор выходных обмоток трансформатора облегчают задачу по созданию ИП с необходимыми параметрами. Целесообразно, например, рассмотреть использование импульсного трансформатора ТПИ-8-1, описанного ранее на страницах журнала "Радио" [3].

Схема ИИП, созданная по материалам [1,2] и адаптированная к применению указанного трансформатора, изображена на рис. 1 (неиспользуемые обмотки трансформатора не показаны, выводы 4 и 10 отсутствовали изначально).

Обратноходовой импульсный источник питания

Устройство содержит помехоподавляющий фильтр, препятствующий проникновению в питающую сеть высокочастотных помех (L1, C1-C3); токоограничительный резистор, ограничивающий бросок тока при включении ИИП (R1); мостовой выпрямитель сетевого напряжения (VD1); делитель напряжения в цепи обратной связи управляющего усилителя микросхемы, формирующий уровень стабилизации выходного напряжения ИИП (R2, R6, R7, VD2); фильтр в цепи питания ИИП, снижающий уровень пульсаций входного напряжения (С4); делитель напряжения для контроля изменения сетевого напряжения и отключения ИИП при недопустимых его колебаниях (R3, R4); формирователь пилообразного напряжения для имитации изменения тока в накопительных обмотках импульсного трансформатора (R5, C5); формирователь импульсов в цепи сигнала обратной связи (VD3, C6); интегрирующий конденсатор в цепи управления "мягким" запуском ИИП (С7); фильтрующий конденсатор в цепи питания микросхемы (С8); токоограничительный резистор в режиме запуска микросхемы до ее выхода на рабочий режим (R8); выпрямитель напряжения, питающего микросхему от обмотки связи (II) трансформатора в рабочем режиме (VD4); цепь подачи импульсов для управления коммутирующим транзистором (R9-R11, VD5); цепь ограничения пиковых выбросов напряжения на стоке транзистора (VD6, R12, C10); демпфирующую цепь для устранения паразитных колебаний (C11, R13); помехоподавляющий фильтр в цепи определения начала такта формирования коммутирующего импульса (перехода импульса выходного напряжения через ноль) и цепи обратной связи управляющего усилителя (R14, C9, R15, C12); выпрямитель и фильтр выходного напряжения (VD7, C13); токоограничительный резистор в цепи выходного напряжения (R16).

Результаты испытания устройства с разными выходными обмотками и номиналами используемых элементов, приведенными на схеме, для получения выходного напряжения 12 В при токе нагрузки 1,25 А приведены в табл. 2.

Таблица 2

Обмотка III Напряжение, В
7-11 12,5
16-20 8
3-5 2,2
8-12 10
6-12 55

Для выбора выходной обмотки следует воспользоваться табл. 3, содержащей параметры медных обмоточных проводов, которые наиболее часто применяют в импульсных трансформаторах. Обмотка III, рассчитанная на напряжение 24 В при "штатном" использовании, содержит 16 витков из трех параллельно соединенных проводников ПЭВТЛ-0,35. Их общее сечение - около 0,3 мм2и эквивалентно проводнику диаметром 0,62 мм. Для плотности тока 4,25 А/мм2, соответствующей повышению температуры трансформатора на 30 °С, допустимый ток в обмотке составляет 1,28 А, что вполне удовлетворяет предъявленным требованиям (воспользовавшись калькулятором, номенклатуру проводников легко продолжить в сторону увеличения и уменьшения диаметра). Если использовать обмотки V и VI (выводы 14, 18 и 16, 20 соответственно [3]), соединив их параллельно, на выходе ИИП можно получить ток до 3,5 А.

Таблица 2

Диаметр провода с изоляцией, мм Диаметр по меди, мм Допустимый ток, А
0,41 0,35 0,41
0,44 0,38 0,48
0,47 0,41 0,56
0,5 0,44 0,65
0,53 0,47 0,74
0,55 0,49 0,8
0,58 0,51 0,87
0,6 0,53 0,94
0,62 0,55 1,01
0,64 0,57 1,08
0,66 0,59 1,16
0,69 0,62 1,28
0,72 0,64 1,37
0,75 0,67 1,5
0,77 0,69 1,59
0,8 0,72 1,73

Как и в модуле питания МП-403, накопительная обмотка - это обмотка I (выводы 1, 19). Особое внимание следует обратить на правильное подключение (фазировку) выводов (обычно на схемах начало обмотки всегда обозначают точкой). Номера выводов дополнительной обмотки связи и питания микросхемы указаны на рис 1.

Следует иметь в виду, что рабочий ток в обмотке связи зависит от суммарной мощности нагрузки и не обязательно достигает максимального значения 1,5 А. При оценке рабочего напряжения обмоток необходимо помнить: пропорциональная зависимость между числом витков и напряжением соблюдается только для вторичных обмоток и не касается первичной обмотки, поскольку они работают в различные полупериоды (такты) импульсного напряжения, и соотношение между их рабочими напряжениями будет зависеть от скважности коммутирующих импульсов.

Эквивалент нагрузки при налаживании - три параллельно соединенных резистора ПЭВТ-25 сопротивлением 30 Ом каждый. Перед подачей напряжения сети необходимо включить в разрыв цепи между точками А и Б (рис.1) амперметр на 0,5 А. Его используют здесь не только как измерительный прибор, показывающий реакцию устройства на изменение номиналов элементов (увеличение потребляемого тока будет свидетельствовать о повышении тока нагрузки или напряжения на вторичных обмотках), но и как надежный индикатор включенного состояния бесшумно работающего ИИП. Это предотвратит случайное поражение током при налаживании.

Полезно также проверить исправность коммутирующего транзистора, собрав простейшую измерительную цепь по схеме рис. 2 (там же показана цоколевка полевых транзисторов КП707В2, КП812Б1 и их зарубежных аналогов IRFBC30, IRFBC40, BUZ90A, 2SK1221 и др.). Увеличивая с шагом 0,1 В напряжение на затворе транзистора, убеждаются, что начиная от порогового напряжения (1...5 В в зависимости от типа и параметров транзистора), ток в цепи стока плавно увеличивается и достигает 500 мкА примерно через 0,5 В после открывания. Лучше применить источники питания с защитой по току, предварительно установленной на уровне 1 мА. Это исключит повреждение транзисторов даже при ошибках подключения из-за неизвестной их цоколевки.

Обратноходовой импульсный источник питания

После проведения указанных подготовительных мероприятий подстроечный резистор R7 следует установить в среднее положение и включить в сеть ИИП. Во время налаживания устройство лучше располагать на рабочем столе элементами вниз: тогда печатная плата защитит от травм во время возможного взрыва оксидных конденсаторов в результате превышения напряжения из-за неправильного подключения обмоток.

При недостаточном во вторичных обмотках напряжении для выхода ИИП на рабочий режим будут слышны характерные пощелкивания трансформатора вместе с высоким тоном ("цыканье"), обусловленные периодическим включением пускового режима по мере увеличения до порогового значения напряжения на конденсаторе С8. В процессе налаживания ИИП в первую очередь необходимо проверить влияние положения подвижного контакта подстроечного резистора R7 на параметры выходных импульсов.

Очень аккуратно следует подходить к выбору параметров элементов цепи формирования пилообразного напряжения (R5, С5), определяющей максимальную длительность открытого состояния переключательного транзистора. Напряжение на конденсаторе С5 в микросхеме сравнивается с напряжением на входе управляющего усилителя, и коммутирующий импульс прекращается при их совпадении. Если эти элементы выбраны неправильно, в момент отключения ИИП от сети уменьшение напряжения на выходе фильтра сетевого питания будет скомпенсировано увеличением длительности коммутирующих импульсов и превышением допустимого значения стокового тока транзистора, что приведет к его повреждению.

В процессе налаживания для подключения ИИП к сети следует использовать надежные коммутационные элементы (тумблеры, выключатели, а не сетевые вилки и розетки), так как возникающий дребезг контакта может быть причиной выхода из строя коммутирующего транзистора.

После завершения налаживания устройство должно уверенно выходить на рабочий режим, о чем будут свидетельствовать бесшумная работа ИИП и показания контрольного амперметра в пределах 100...350 мА в зависимости от нагрузки. Если этого не происходит, значит, в устройстве есть неисправные детали или допущены ошибки в монтаже.

Через первые несколько десятков секунд работы ИИП следует отключить от сети и проконтролировать тепловой режим транзистора, трансформатора, диодов, затем повторить то же через несколько десятков минут работы. При отсутствии перегрева необходимо отрегулировать выходное напряжение и проконтролировать форму сигналов в соответствии с рис.3.

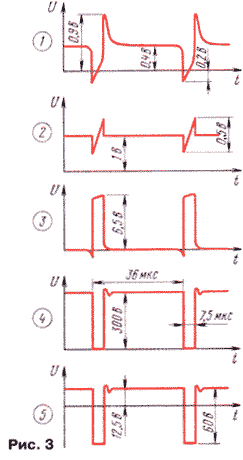

Обратноходовой импульсный источник питания

Анализ работы устройства показал, что при использовании уже готового импульсного трансформатора накопительную обмотку лучше оставить неизменной, а обмотку связи выбрать на напряжение 8...9 В при "штатном" использовании, т. е. для трансформатора ТПИ-8-1 необходима обмотка связи, содержащая шесть витков (обмотка с номерами выводов 14 - 18).

Может оказаться, что выбранный трансформатор не обеспечивает требуемых параметров ИИП, вследствие чего потребуется замена вторичных обмоток. Жесткая технология изготовления импульсных трансформаторов (распределение обмоток в строго заданном порядке, соблюдение зазоров между краем обмотки и наружной стороной каркаса, выбор диаметра проводов в зависимости от рабочего тока, распределение неполного слоя "вразрядку" по всей ширине обмотки с целью создания однородного магнитного поля внутри рабочего объема трансформатора) требует при изготовлении особой тщательности и аккуратности в сборке. Но разборка трансформатора, склеенного эпоксидным клеем, практически невозможна без использования фрезеровального оборудования (после разрезания фрезой трансформатора потребуется восстановить рабочий зазор на центральном стержне его уменьшением на толщину разреза). Поэтому единственный выход в создавшейся ситуации - распайка электростатического (помехозащитного) экрана из медной фольги, удаление ненужных обмоток и намотка на их месте "челночным" способом требуемой обмотки, причем вместо провода большого диаметра более предпочтительно использование нескольких параллельных проводников меньшего диаметра с эквивалентным общим сечением.

В устройстве применены недефицитные детали. Конденсаторы С1 К73-17, С2, C3, С10, СП - К73-9, все на номинальное напряжение 630 В, С4 - К50-32. Если нагрузка ИИП превышает 50 Вт, параллельно конденсатору С4 необходимо подсоединить еще один такой же или использовать К50-35Б емкостью 220 мкф (или 330 мкф) на напряжение 350 В. Конденсатор С6 - К53-30 или другой. Оксидные конденсаторы С8, С13 К50-35. Остальные - любые керамические на номинальное напряжение 63... 100 В. Все постоянные резисторы - МЛТ, за исключением R16 С5-16МВ. Подстроечный резистор R7 - СПЗ-386. Диодный мост заменим КЦ405Б, КЦ405В или отдельными диодами с допустимым обратным напряжением не менее 400 В и рабочим током 1 А. Диоды VD6 и VD7 - импульсные с номинальной частотой не ниже 35 кГц, причем первый из них на номинальное напряжение не менее 600В и ток 1 А, второй - 100В и 5 А (для низковольтных ИП). Вместо промышленного дросселя сетевого фильтра L1 применим самодельный: используют ферритовое кольцо 1500НМ-2000НМ наружным диаметром около 20 мм с намотанными на нем обмотками в несколько десятков витков из двух проводников МГТФ-0,35.

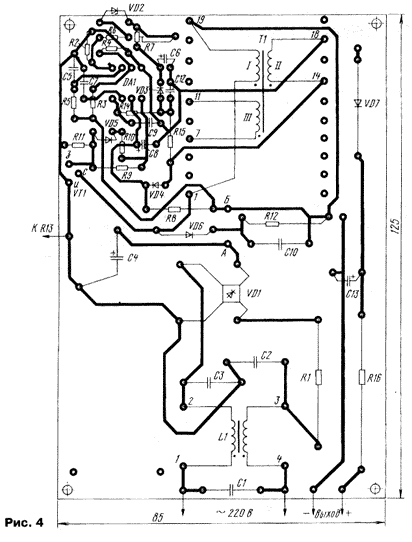

Все элементы ИИП смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм (рис. 4). В отверстия А и Б платы запаивают перемычку после завершения налаживания устройства. Конденсатор С4 закрепляют параллельно плате с помощью проволочного хомута, установленного на углублении в торцевой части корпуса; концы хомута запаивают в соответствующие отверстия. Минусовый вывод конденсатора для обеспечения надежности электрического контакта подсоединяют к плате через шайбу с лепестком и гайку на резьбовой части корпуса. Конденсатор СИ и резистор R13 соединяют навесным монтажом, второй вывод конденсатора с подпаянным монтажным лепестком подсоединяют непосредственно к металлической пластине корпуса транзистора, устанавливаемой на теплоотвод. Это позволит значительно снизить уровень излучаемых помех. С этой же целью ИИП размещают в металлическом корпусе с вентиляционными отверстиями для охлаждения.

Обратноходовой импульсный источник питания

К сети устройство подключают гибким монтажным проводом: в разрыв одного проводника подпаивают выключатель и предохранитель с током срабатывания, в два раза превышающим рабочий, измеренный амперметром во время налаживания (как отмечено ранее, он будет зависеть от нагрузки). Вторичную обмотку подключают гибкими изолированными проводниками в зависимости от требуемого значения напряжения на выходе ИИП. Транзистор VT1 смещен к границе платы с тем, чтобы его можно было через слюдяную пластину крепить непосредственно к металлическому корпусу устройства или к теплоотводу с эффективной охлаждающей площадью 100...200 см2.

Следует помнить, что ИИП гальванически связан с сетью: при неосторожном обращении это может быть причиной поражения электрическим током. По правилам техники электробезопасности на время налаживания ИИП необходимо подключать к сети через разделительный трансформатор мощностью не менее 300 Вт.
