www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Стабилизированный однотактный преобразователь напряжения

Энциклопедия радиоэлектроники и электротехники / Преобразователи напряжения, выпрямители, инверторы

Комментарии к статье Комментарии к статье

В статье описаны принципы построения и практический вариант простого импульсного стабилизированного преобразователя напряжения, обеспечивающего работу в широком интервале изменения входного напряжения.

Среди различных источников вторичного электропитания (ИВЭП) с бестрансформаторным входом предельной простотой отличается однотактный автогенераторный преобразователь с "обратным" включением выпрямительного диода [1] (рис. 1).

Стабилизированный однотактный преобразователь напряжения

Рассмотрим вначале кратко принцип работы нестабилизированного преобразователя напряжения, а затем - способ его стабилизации.

Трансформатор Т1 - линейный дроссель; интервалы накопления энергии в нем и передачи накопленной энергии в нагрузку разнесены во времени. На рис. 2 показаны: II - ток первичной обмотки трансформатора, III - ток вторичной обмотки, tн - интервал накопления энергии в дросселе, tп - интервал передачи энергии в нагрузку.

Стабилизированный однотактный преобразователь напряжения

При подключении питающего напряжения Uпит через резистор R1 начинает проходить ток базы транзистора VT1 (диод VD1 препятствует прохождению тока по цепи базовой обмотки, а шунтирующий его конденсатор С2 увеличивает положительную обратную связь (ПОС) на этапе формирования фронтов напряжения). Транзистор приоткрывается, замыкается цепь ПОС через трансформатор Т1, в котором происходит регенеративный процесс накопления энергии. Транзистор VT1 входит в насыщение. К первичной обмотке трансформатора приложено напряжение питания, и ток II (ток коллектора Iк транзистора VT1) линейно нарастает. Ток базы IБ насыщенного транзистора определяется напряжением на обмотке III и сопротивлением резистора R2. На этапе накопления энергии диод VD2 закрыт (отсюда и название преобразователя - с "обратным" включением диода), и потребление мощности от трансформатора происходит только входной цепью транзистора через базовую обмотку.

Когда ток коллектора Iк достигнет значения:

IК max = h21ЭIБ, (1)

где h21Э - статический коэффициент передачи тока транзистора VT1, транзистор выходит из режима насыщения и развивается обратный регенеративный процесс: транзистор закрывается, открывается диод VD2 и энергия, накопленная трансформатором, передается в нагрузку. После уменьшения тока вторичной обмотки вновь начинается этап накопления энергии. Интервал времени tп максимален при включении преобразователя, когда конденсатор C3 разряжен, и напряжение на нагрузке равно нулю.

В [1] показано, что блок питания, собранный по схеме на рис. 1, - функциональный преобразователь источника напряжения питания Uпит в источник тока нагрузки Iн.

Важно отметить: поскольку этапы накопления энергии и ее передачи разнесены во времени, максимальный ток коллектора транзистора не зависит от тока нагрузки, т. е. преобразователь полностью защищен от замыканий на выходе. Однако при включении преобразователя без нагрузки (режим холостого хода) всплеск напряжения на обмотке трансформатора в момент закрывания транзистора может превысить максимально допустимое значение напряжения коллектор-эмиттер и вывести его из строя.

Недостаток простейшего преобразователя - зависимость тока коллектора IК max, а следовательно, и выходного напряжения от статического коэффициента передачи тока транзистора VT1. Поэтому параметры источника питания будут значительно отличаться при использовании различных экземпляров.

Гораздо более стабильными характеристиками обладает преобразователь, использующий "самозащищенный" переключательный транзистор (рис. З).

Стабилизированный однотактный преобразователь напряжения

Пилообразное напряжение с резистора R3, пропорциональное току первичной обмотки трансформатора, подано на базу вспомогательного транзистора VT2. Как только напряжение на резисторе R3 достигнет порога открывания транзистора VT2 (около 0,6 В), он откроется и ограничит ток базы транзистора VT1, что прервет процесс накопления энергии в трансформаторе. Максимальный ток первичной обмотки трансформатора

II max = IК max = 0,6/R3 (2)

оказывается мало зависящим от параметров конкретного экземпляра транзистора. Естественно, рассчитанное по формуле (2) значение ограничения тока должно быть меньше тока, определенного по формуле (1) для наихудшего значения статического коэффициента передачи тока.

Теперь рассмотрим вопрос возможности регулирования (стабилизации) выходного напряжения источника питания.

В [1] показано, что единственный параметр преобразователя, который можно изменять для регулирования выходного напряжения - ток IК max, или, что то же самое, время накопления энергии tн в трансформаторе, причем узел управления (стабилизации) может только уменьшить ток по сравнению со значением, рассчитанным по формуле (2).

Формулируя принцип работы узла стабилизации преобразователя, можно определить следующие требования к нему:

  • постоянное выходное напряжение преобразователя необходимо сравнивать с образцовым напряжением и, в зависимости от их соотношения, вырабатывать напряжение рассогласования, используемое для управления током IК max;
  • процесс нарастания тока в первичной обмотке трансформатора следует контролировать и при достижении им некоторого порога, определяемого напряжением рассогласования, прекращать;
  • узел управления должен обеспечивать гальваническую развязку между выходом преобразователя и переключательным транзистором.

Приведенные в [1] схемы узлов управления, реализующих этот алгоритм, содержат компаратор К521САЗ, семь резисторов, транзистор, диод, два стабилитрона и трансформатор. Другие известные устройства, в том числе и телевизионные блоки питания, также достаточно сложны. Между тем, используя самозащищенный переключательный транзистор, можно построить гораздо более простой стабилизированный преобразователь (см. схему на рис. 4).

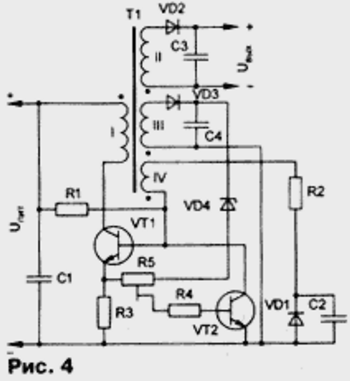

Стабилизированный однотактный преобразователь напряжения

Обмотка обратной связи (ОС) III и цепь VD3C4 формируют напряжение обратной связи, пропорциональное выходному напряжению преобразователя.

Из напряжения обратной связи вычитается образцовое напряжение стабилизации стабилитрона VD4, и полученный сигнал рассогласования подают на резистор R5.

С движка подстроечного резистора R5 на базу транзистора VT2 поступает сумма двух напряжений: постоянное напряжение управления (часть напряжения рассогласования) и пилообразное напряжение с резистора R3, пропорциональное току первичной обмотки трансформатора. Поскольку порог открывания транзистора VT2 постоянен, увеличение напряжения управления (например, при увеличении напряжения питания Uпит и соответственно увеличении выходного напряжения преобразователя) приводит к уменьшению тока II, при котором открывается транзистор VT2, и к уменьшению выходного напряжения. Таким образом, преобразователь становится стабилизированным, и его выходное напряжение в небольших пределах регулируют резистором R5.

Коэффициент стабилизации преобразователя зависит от отношения изменения выходного напряжения преобразователя к соответствующему ему изменению постоянной составляющей напряжения на базе транзистора VT2. Для повышения коэффициента стабилизации необходимо увеличить напряжение обратной связи (число витков обмотки III) и подобрать стабилитрон VD4 по напряжению стабилизации, меньшему напряжения ОС примерно на 0,5 В. Практически вполне подходят широко распространенные стабилитроны серии Д814 при напряжении ОС около 10 В.

Следует отметить, что для достижения лучшей температурной стабильности преобразователя необходимо использовать стабилитрон VD4 с положительным ТКН, компенсирующим уменьшение падения напряжения на эмиттерном переходе транзистора VT2 при нагревании. Поэтому стабилитроны серии Д814 оказываются более подходящими, чем прецизионные стабилитроны Д818.

Число выходных обмоток трансформатора (аналогичных обмотке II) может быть увеличено, т. е. преобразователь можно сделать многоканальным.

Построенные по схеме на рис. 4 преобразователи обеспечивают хорошую стабилизацию выходных напряжений при изменении входного в очень широких пределах (150...250 В). Однако при работе на переменную нагрузку, особенно в многоканальных преобразователях, результаты получаются несколько хуже, поскольку при изменении тока нагрузки в одной из обмоток происходит перераспределение энергии между всеми обмотками. В этом случае изменение напряжения ОС с меньшей точностью отражает изменение выходного напряжения преобразователя.

Улучшить стабилизацию при работе на переменную нагрузку можно, если напряжение ОС формировать непосредственно из выходного напряжения. Проще всего это сделать, используя дополнительный маломощный трансформаторный преобразователь напряжения, собранный по любой из известных схем [2].

Применение дополнительного преобразователя напряжения оправдано и в случае многоканального ИВЭП. Высоковольтный преобразователь обеспечивает получение одного из стабилизированных напряжений (наибольшего из них - при высоком напряжении конденсаторный фильтр на выходе преобразователя более эффективен [1]), а остальные напряжения, в том числе и напряжение ОС, вырабатывает дополнительный преобразователь.

Для изготовления трансформатора лучше всего применять броневой ферритовый магнитопровод с зазором в центральном стержне, обеспечивающим линейное намагничивание. Если такого магнитопровода нет, для создания зазора можно воспользоваться прокладкой толщиной 0,1...0,3 мм из текстолита или даже бумаги. Возможно также применение и кольцевых магнитопроводов.

Хотя в литературе и указано, что для рассматриваемых в этой статье преобразователей с "обратным" включением диода выходной фильтр может быть чисто емкостным, применение LC-фильтров позволяет еще более снизить пульсации выходного напряжения.

Для безопасной эксплуатации ИВЭП следует применять подстроечный резистор (R5 на рис. 4) с хорошей изоляцией движка. Обмотки трансформатора, гальванически связанные с сетевым напряжением, необходимо надежно заизолировать от выходных. Это же касается и других радиоэлементов.

Как и любой ИВЭП с преобразованием частоты, описываемый источник питания должен быть снабжен электромагнитным экраном и входным фильтром.

Безопасность налаживания преобразователя обеспечит сетевой трансформатор с коэффициентом трансформации, равным единице. Однако лучше всего использовать последовательно включенные ЛАТР и разделительный трансформатор.

Включение преобразователя без нагрузки скорее всего приведет к пробою мощного переключательного транзистора. Поэтому прежде, чем приступить к налаживанию, подключите эквивалент нагрузки. После включения следует прежде всего проконтролировать осциллографом напряжение на резисторе R3 - оно должно линейно нарастать на этапе tн. Если линейность нарушена, это означает, что магнитопровод входит в насыщение и трансформатор необходимо пересчитать. Высоковольтным щупом проконтролируйте сигнал на коллекторе переключательного транзистора - спады импульсов должны быть достаточно крутыми, а напряжение на открытом транзисторе малым. При необходимости следует скорректировать число витков базовой обмотки и сопротивление резистора R2 в цепи базы транзистора.

Далее можно попробовать изменить выходное напряжение преобразователя резистором R5; если необходимо - скорректировать число витков обмотки ОС и подобрать стабилитрон VD4. Проверить работу преобразователя при изменении входного напряжения и нагрузки.

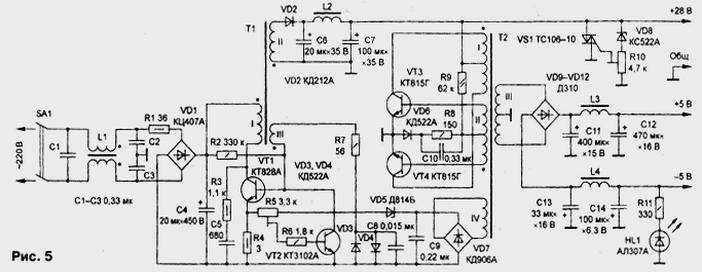

На рис. 5 представлена схема ИВЭП для программатора ПЗУ, как пример использования преобразователя, построенного на основе предлагаемого принципа.

Стабилизированный однотактный преобразователь напряжения

Параметры источника приведены в табл. 1.

Таблица 1

Выходное напряжение, В Ток, А Напряжение пульсаций, В
+28 0,025...0,2 0,2
+5 0,75 0,05
-5 0,05 0,02

При изменении сетевого напряжения от 140 до 240 В напряжение на выходе источника 28 В находится в пределах 27,6...28,2 В; источника +5 В - 4,88...5 В.

Конденсаторы С1-C3 и дроссель L1 образуют входной сетевой фильтр, уменьшающий излучение преобразователем высокочастотных помех. Резистор R1 ограничивает импульс тока зарядки конденсатора С4 при включении преобразователя.

Цепь R3C5 сглаживает всплески напряжения на транзисторе VT1 (на предыдущих рисунках аналогичная цепь не показана).

На транзисторах VT3, VT4 собран обычный преобразователь, вырабатывающий из выходного напряжения +28 В еще два: +5 В и -5 В, а также напряжение ОС. В целом ИВЭП обеспечивает получение стабилизированного напряжения +28 В. Стабильность двух других выходных напряжений обеспечена питанием дополнительного преобразователя от источника +28 В и достаточно постоянной нагрузкой этих каналов.

В ИВЭП предусмотрена защита от превышения выходного напряжения +28 В до 29 В. При превышении открывается симистор VS1 и замыкает источник +28 В. Блок питания издает громкий писк. Ток через симистор равен 0,75 А.

Транзистор VT1 установлен на небольшом теплоотводе из алюминиевой пластины размерами 40(30 мм. Вместо транзистора КТ828А можно применить и другие высоковольтные приборы на напряжение не менее 600 В и ток более 1 А, например, КТ826Б, КТ828Б, КТ838А.

Вместо транзистора КТ3102А можно применить любой серии КТ3102; транзисторы КТ815Г можно заменить на КТ815В, КТ817В, КТ817Г. Выпрямительные диоды (кроме VD1) необходимо использовать высокочастотные, например, серии КД213 и т. п. Оксидные конденсаторы фильтров желательно применять серий К52, ЭТО. Конденсатор С5 должен быть на напряжение не ниже 600 В.

Симистор ТС106-10 (VS1) применен исключительно из-за его малых размеров. Годится практически любой тип тринистора, выдерживающий ток около 1 А, в том числе и серии КУ201. Однако тринистор придется подобрать по минимальному току управления.

Следует заметить, что без второго преобразователя в конкретном случае (при относительно небольших токах потребления от источника) можно было бы и обойтись, построив преобразователь по схеме рис. 4 с дополнительными обмотками для каналов +5 В и -5 В и линейными стабилизаторами серии КР142. Применение дополнительного преобразователя вызвано желанием провести сравнительные исследования различных ИВЭП и убедиться, что предлагаемый вариант обеспечивает лучшую стабилизацию выходного напряжения.

Параметры трансформаторов и дросселей приведены в табл. 2.

Таблица 2

Обозначение Магнитопровод Обмотки Число витков Провод
T1 Б26 М1000 с зазором в центральном стержне I
II
III
300
28
8
ПЭВ-2 0,18
ПЭВ-2 0,35
ПЭВ-2 0,18
T2 К16x10x4,5 М2000НМ1 I
II
III
IV
2x65
2x7
2x13
23
ПЭВ-2 0,18
ПЭВ-2 0,18
ПЭВ-2 0,35
МГТФ 0,07
L1 К16x10x4,5 М2000НМ1 МГТФ 0,07 в два провода до заполнения
L2 К17,5x8x5 М2000НМ1   18 ПЭВ-2 0,5
L3 К16x10x4,5 М2000НМ1   8 ПЭВ-2 0,5
L4 К12x5x5,5 М2000НМ1   18 ПЭВ-2 0,5

Магнитопровод для трансформатора Т1 использован от дросселя фильтра источника питания накопителя на сменных магнитных дисках серии ЕС ЭВМ.

Типы магнитопроводов дросселей L1-L4 не критичны.

Налаживают источник по приведенной выше методике, но сначала защиту от превышения напряжения следует отключить, передвинув движок резистора R10 в нижнее по схеме положение. После налаживания ИВЭП следует резистором R5 установить выходное напряжение +29 В и, медленно вращая движок резистора R10, достичь порога открывания симистора VS1. Затем выключить источник, повернуть движок резистора R5 в сторону уменьшения выходного напряжения, включить источник и резистором R5 выставить выходное напряжение 28 В.

Следует отметить: поскольку напряжения на выходах +5 В и -5 В зависят от напряжения +28 В и отдельно от него не регулируются, в зависимости от параметров примененных элементов и тока конкретной нагрузки может потребоваться подборка числа витков обмоток трансформатора Т2.

Литература

  1. Бас А. А., Миловзоров В. П., Мусолин А. К. Источники вторичного электропитания с бестрансформаторным входом. - М.: Радио и связь, 1987.
  2. Источники электропитания радиоэлектронной аппаратуры. Справочник под ред. Найвельта Г. С. - М.: Радио и связь, 1985.

Автор: Ю.Власов, г.Муром Владимирской обл.
